公開番号2025176513
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082719
出願日2024-05-21
発明の名称電解セル及びそれを用いた化合物の製造方法
出願人東京都公立大学法人
代理人個人,個人,個人,個人
主分類C25B 3/26 20210101AFI20251127BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】水素の副生を抑制し、エネルギーキャリアとして有用且つエネルギー効率に優れるギ酸製造のための電解セル、これを用いるギ酸の製造方法、得られたギ酸を用いる燃料電池、及びその製造方法を提供すること。

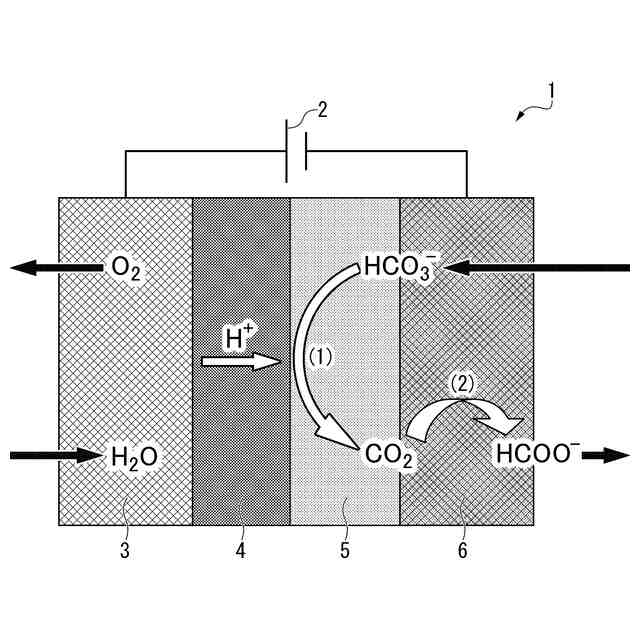

【解決手段】多孔質のアノード膜、非多孔質のプロトン交換膜、多孔質の親水性濾過膜、及び多孔質で且つ親水性のカソード膜がこの順に積層されたユニット膜を備える電解セルであって、前記親水性濾過膜、及び前記カソード膜は、細孔を介して連通している、電解セル。
【選択図】なし
特許請求の範囲【請求項１】

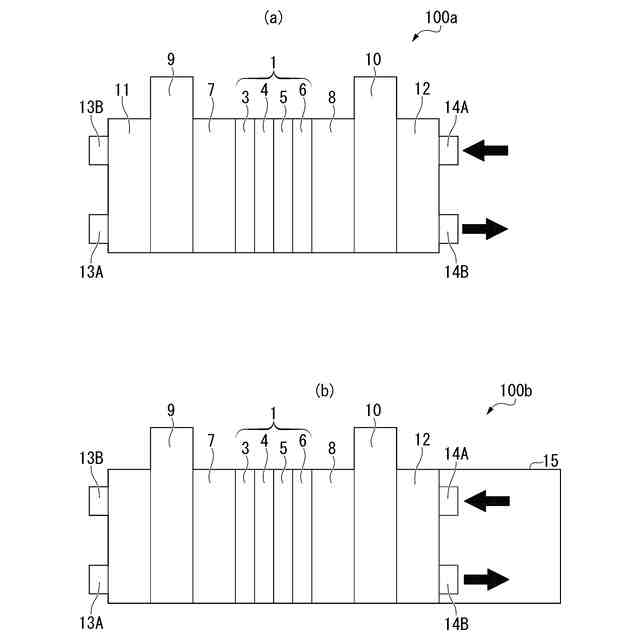

多孔質のアノード膜、非多孔質のプロトン交換膜、多孔質の親水性濾過膜、及び多孔質で且つ親水性のカソード膜がこの順に積層されたユニット膜を備える電解セルであって、
前記親水性濾過膜、及び前記カソード膜は、細孔を介して連通している、電解セル。
続きを表示（約 900 文字）【請求項２】
前記アノード膜は被酸化性物質の電気分解によりプロトン及び電子を生成し、前記プロトン交換膜にプロトンを供給し、電子を前記カソード膜に供給し、
前記親水性濾過膜は、前記プロトン交換膜から供給されたプロトンと、重炭酸イオンとを反応させてＣＯ
２
と水とを生成し、
前記カソード膜は、前記親水性濾過膜で生成したＣＯ
２
を、前記アノード膜から供給された電子と反応させてギ酸を生成するよう構成されている、請求項１に記載の電解セル。
【請求項３】
前記重炭酸イオンは、ＣＯ
２
のアルカリ吸収液として前記カソード膜側から前記親水性濾過膜に供給され、
前記重炭酸イオンの濃度は、３ｍｍｏｌ／Ｌ～３ｍｏｌ／Ｌである、請求項２に記載の電解セル。
【請求項４】
前記親水性濾過膜の厚さが、０．１μｍ超５ｍｍ以下である、請求項１に記載の電解セル。
【請求項５】

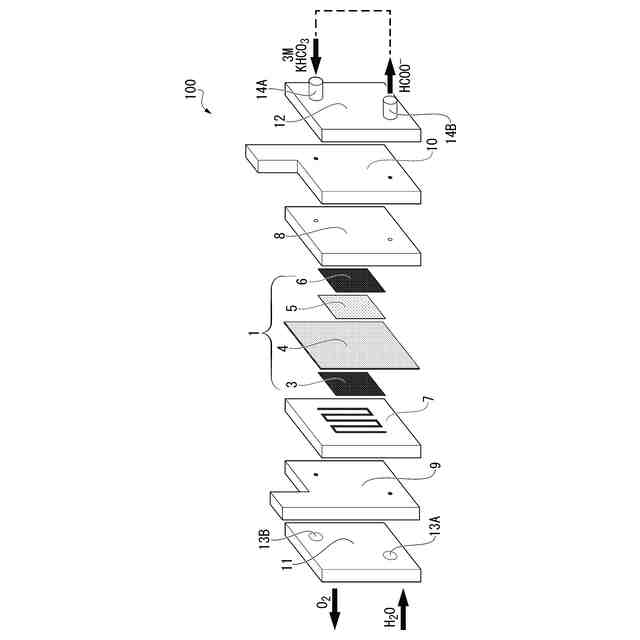

前記カソード膜の、前記親水性濾過膜側とは反対側に、重炭酸塩水溶液を流すための流路を有するカソード側フロープレートとを有する、請求項１に記載の電解セル。
【請求項６】
前記流路が、サーペンタイン流路、格子溝流路、又は並列流路である、請求項５に記載の電解セル。
【請求項７】
請求項１～６のいずれか１項に記載の電解セルを用いるギ酸の製造方法。
【請求項８】
前記ユニット膜内にＣＯ
２
のアルカリ吸収液を供給すること、及び生成したギ酸水溶液を回収することを含む、請求項７に記載のギ酸の製造方法。
【請求項９】
ＣＯ
２
のアルカリ吸収液を循環させてギ酸を製造する循環式又はアルカリ吸収液を循環させず連続的に供給する連続式である、請求項７に記載のギ酸の製造方法。
【請求項１０】

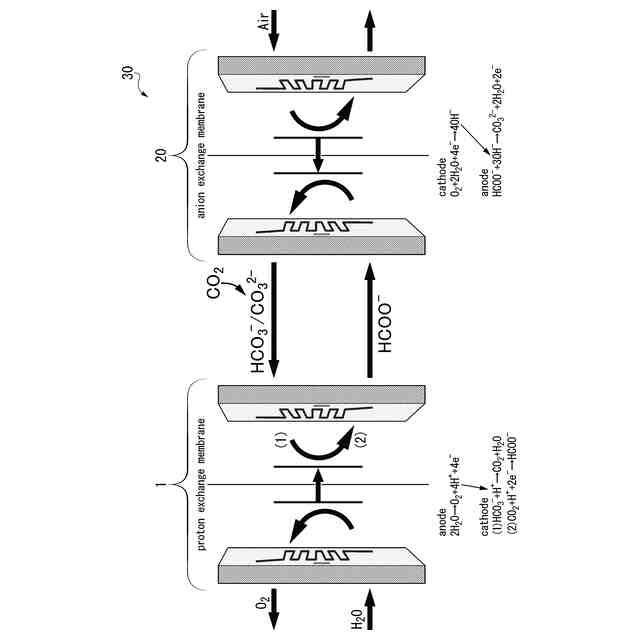

請求項７に記載のギ酸の製造方法で得られたギ酸含有組成物、燃料電池の燃料としての使用。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電解セル及びそれを用いる化合物の製造方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
ネガティブエミッション及び再生可能エネルギー活用の観点から、ＤＡＣ（ＤｉｒｅｃｔＡｉｒＣａｐｔｕｒｅ）及び二酸化炭素（ＣＯ
２
）の電解還元による燃料生産は最も注目すべき技術である。ＣＯ
２
電解セルとしては、ＣＯ
２
ガス及びカソード溶液と接触するカソードと、アノード溶液と接触するアノードと、カソードとアノードとを分離するイオン交換膜（多くはアニオン交換膜、あるいはバイポーラ膜）とを備える構造が検討されている（特許文献１）。しかし、ガス供給型のＣＯ
２
電解セルでは、ＣＯ
２
ガスの精製や圧縮にコストがかかるとともに、アノードとカソードが離れているためセル抵抗が高く電圧の損失が大きい。また、アノードへのクロスオーバー及びＣＯ
２
還元反応の遅さ故にＣＯ
２
の利用効率が低く、未反応のＣＯ
２
がアノード及びカソードから排出されてしまう問題があった。ＤＡＣ技術においても、アルカリ吸収されたＣＯ
２
をガスとして回収するためには多大なエネルギー損失が生じる問題があった。そこで、アルカリ吸収液を直接利用するＲＣＣ（ＲｅａｃｔｉｖｅＣＯ
２
Ｃａｐｔｕｒｅ）技術の開発が期待されている。近年、アルカリ吸収液である炭酸水素塩（重炭酸塩）水溶液や炭酸塩水溶液を原料としたＣＯ
２
電解による有用化合物の製造法が報告されている（特許文献２）。再生可能エネルギーを有効活用するための水素キャリアとしてギ酸は最も有望な化合物であり、これまでに重炭酸塩水溶液電解によるギ酸生成も報告されている（非特許文献１及び２）。
【０００３】
非特許文献１によれば、高純度のＣＯ
２
ガスの代わりに、ＣＯ
２
をアルカリ水溶液と反応させ重炭酸イオンとした重炭酸塩水溶液を炭素源として用いることにより、ＣＯ
２
の回収、精製、圧縮等の多大なエネルギー消費を要する工程を削減することができ、総じてエネルギー消費量を削減することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１５７２５２号公報
国際公開第２０１９／２０４９３８号
【非特許文献】
【０００５】
ACS Energy Lett. 2020, 5, 2624-2630 Conversion of Bicarbonate to Formate in an Electrochemical Flow Reactor
ACS Appl. Mater. Interfaces 2022, 14, 30760-30771 Engineering Aspects for the Design of a Bicarbonate Zero-Gap Flow Electrolyzer for the Conversion of CO2 to Formate
【発明の概要】
【発明が解決しようとする課題】
【０００６】

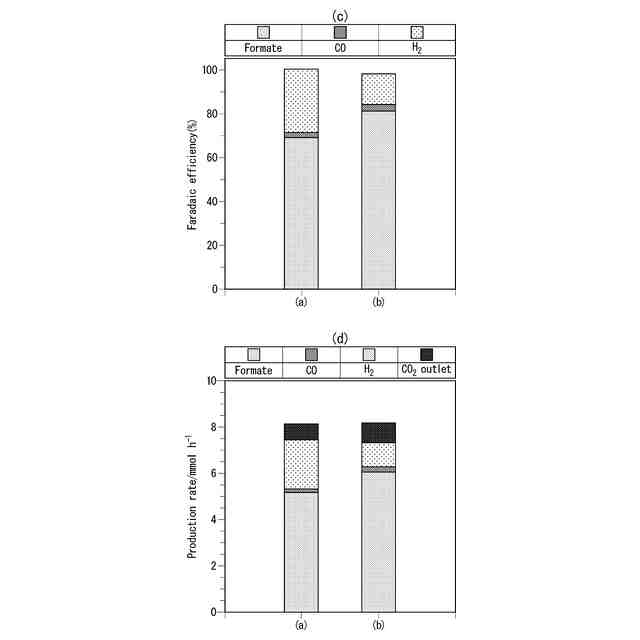

しかしながら、非特許文献１及び２を含めて重炭酸塩電解セルにおけるギ酸生成の電流効率（ファラデー効率）は最大でも６０％であった。
例えば、非特許文献１の電解セルでは、下記式（１）及び（２）で表される反応が進行することによりギ酸を生成するが、下記（２）の反応と競合して、下記式（３）の反応が進行することが原因で、ファラデー効率が低下するものと考えられる。
【０００７】
ＨＣＯ
３
－
＋Ｈ
＋
→ＣＯ
２
＋Ｈ
２
Ｏ・・・（１）
ＣＯ
２
＋２Ｈ
＋
＋２ｅ
－
→ＨＣＯＯＨ・・・（２）
２Ｈ
＋
＋２ｅ
－
→Ｈ
２
・・・（３）
【０００８】
ガス供給型のＣＯ
２
電解セル（特許文献１）では、ＣＯ
２
ガスの精製コストが高く、炭素利用効率が低いという問題がある。アルカリ吸収液の供給では、一酸化炭素やエチレン等のガスを生成する重炭酸及び炭酸電解セル（特許文献２等）が報告されている。しかし、ガス状の生成物はエネルギーキャリアとして活用することはできない。アルカリ吸収液の供給によって、液体であるギ酸を生成するＣＯ
２
電解セル（非特許文献１及び２）は有望なＲＣＣ技術である。しかしながら、ギ酸生成のファラデー効率が最大でも６０％であり、水素が副生してしまう課題があった。また、従来のガス供給型のＣＯ
２
電解セルの問題、すなわち、高いセル抵抗、低い炭素利用効率、及び長時間反応における不安定性の問題は解決されていない。
【０００９】
本発明が解決しようとする課題は、水素の副生を抑制できるギ酸製造のための電解セル、これを用いるＣＯ
２
のアルカリ吸収液からのギ酸の製造方法、得られたギ酸を用いる燃料電池、及びその電解セルと燃料電池を備えたシステムを提供することである。
【課題を解決するための手段】
【００１０】
本発明者らは、上記課題を解決するために鋭意検討した結果、カソード内部へと速やかに重炭酸塩水溶液を輸送し、親水性濾過膜を介して、アノードとカソードを分離するプロトン交換膜へ連続的に重炭酸イオンを供給することによって、カソード内部で効率的にＣＯ
２
を発生させることにより、上記課題を解決することができることを見出し、本発明を完成した。

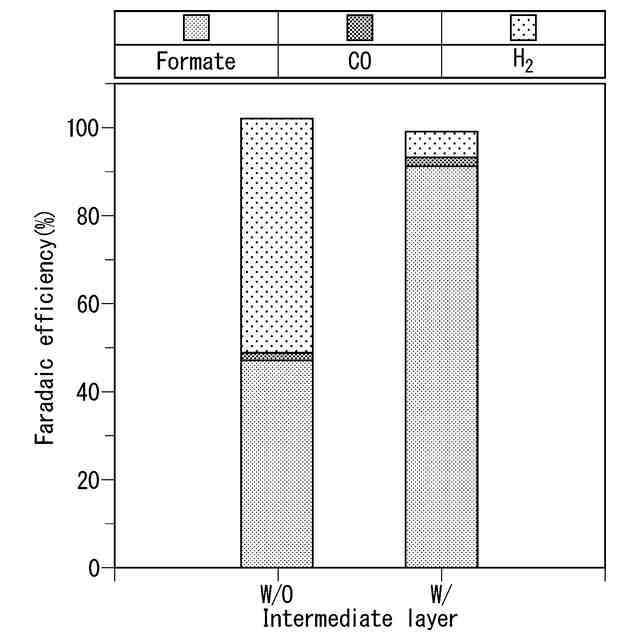

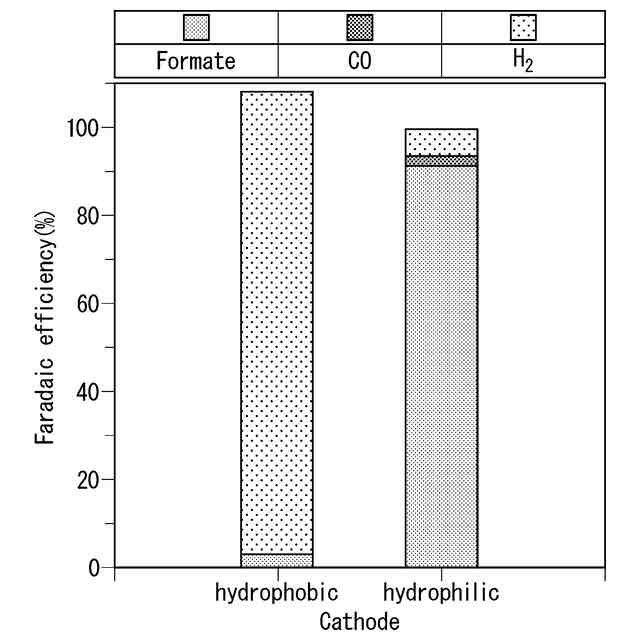

親水性濾過膜において重炭酸イオンとプロトンが効率よく中和反応することによって、プロトンが消費されるためカソードでの水素発生反応が抑制される。重炭酸塩水溶液を供給し、多孔質輸送層及び触媒層を含むカソードを親水性とし、プロトン交換膜とカソードの中間に親水性の多孔質膜である親水性濾過膜を設置することにより、重炭酸塩水溶液をプロトン交換膜の近傍に速やかに輸送することで、高効率なＲＣＣ技術を提供するという点で従来の先行技術と相違する。
（【００１１】以降は省略されています）
