公開番号2025176026
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025134777,2021565116
出願日2025-08-13,2020-05-04
発明の名称ラベル及び製造方法
出願人パイロット・イタリア・エス.ピー.エー.,PILOT ITALIA S.p.A.
代理人弁理士法人鈴榮特許綜合事務所
主分類G09F 3/00 20060101AFI20251126BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】吊下げ持ち手を有するラベルを製造する方法を提供する。
【解決手段】剥離可能な裏打ち層と第1の正面層とを備える第1のラミネート材料を提供し、第1の正面層を剥離促進剤でコーティングし、剥離促進剤のない自由領域を残す。第2の正面層と粘着層とを備える第2のラミネート材料を提供し、第2のラミネート材料の粘着層は第1のラミネート材料の自由領域に粘着するように組み立てられた構成要素又は結合された材料中で、第1のラミネート材料と、第2のラミネート材料とを接合する。第2のラミネート材料の持ち手領域中で、内側でのみ持ち手を切断し、第1の正面層は、持ち手領域とは異なる2次ラベル領域中で、2次ラベルを切断し、第1の正面層中にラベル輪郭を形成し、吊下げ持ち手を切断することを回避し、第1の正面層の一部を除去し、ラベル輪郭を越えて突出する、吊下げの持ち手部分を構成する空洞を備える方法。

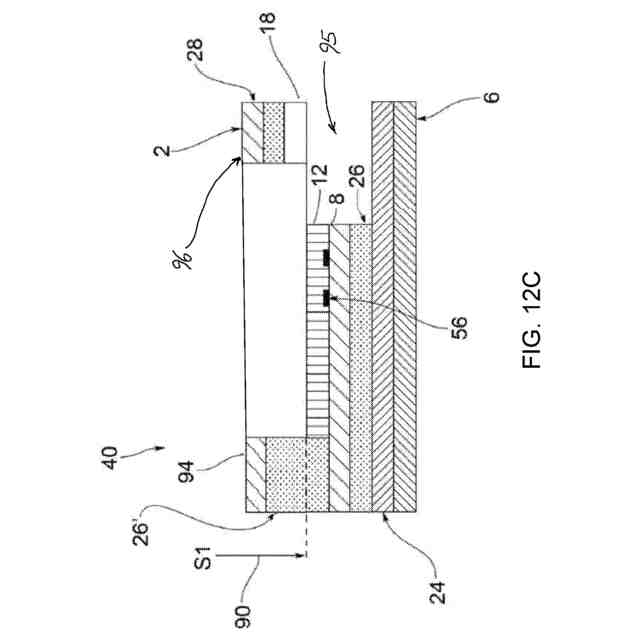

【選択図】図12C
特許請求の範囲【請求項１】

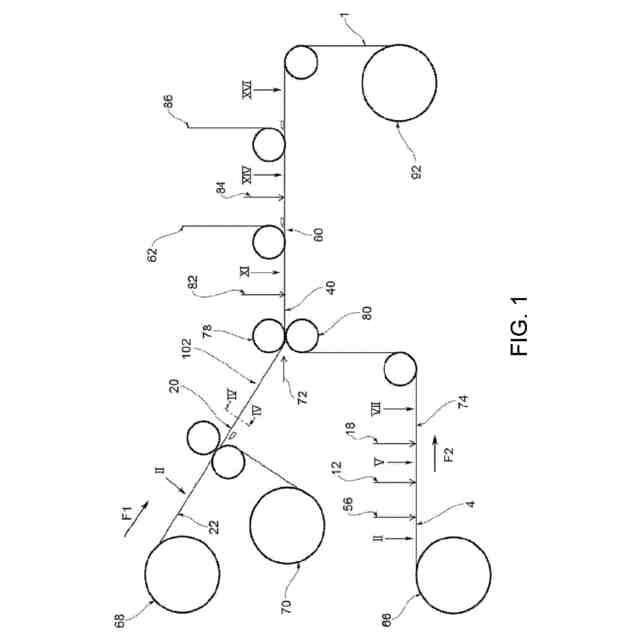

吊り下げ持ち手（２）を有するラベル（１）を製造するための方法であって、
ｉ）剥離可能な様式で接合された裏打ち層（６）と第１の正面層（８）とを備える第１のラミネート材料（４）を提供すること、ここにおいて、前記第１の正面層（８）は、正面（１０）を備える、

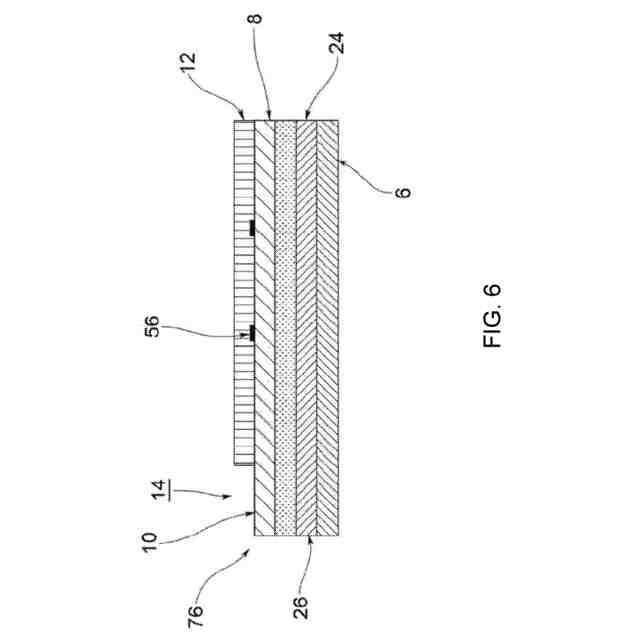

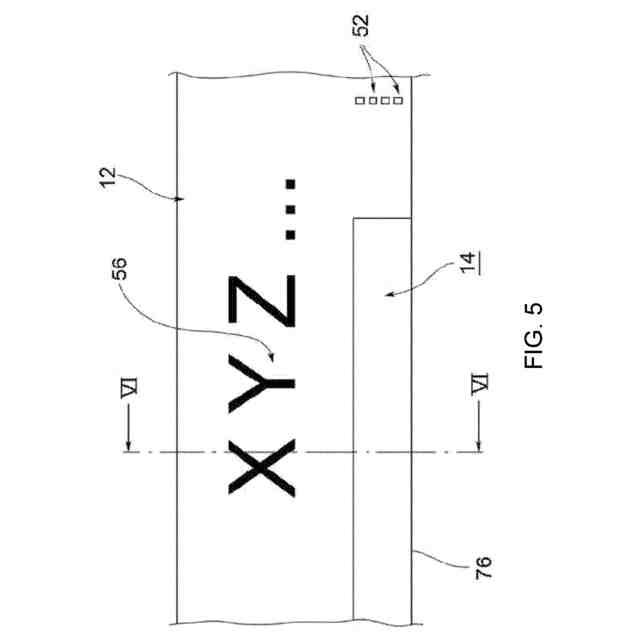

ｉｉ）前記第１の正面層（８）の前記正面（１０）を剥離促進剤の少なくとも１つの層（１２、１８）でコーティングし、剥離促進剤の前記少なくとも１つの層（１２、１８）が欠落している自由領域（１４）を残すこと、

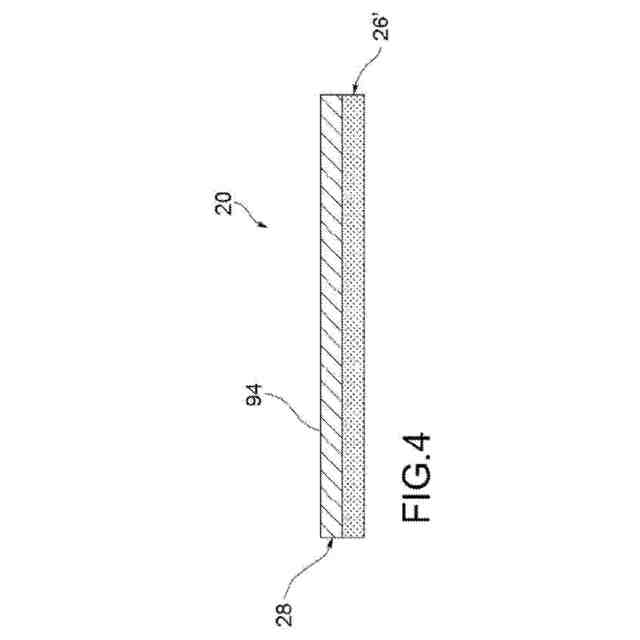

ｉｖ）第２の正面層（２８）と粘着層（２６’）とを備える第２のラミネート材料（２０）を提供すること、ここにおいて、前記第２の正面層（２８）は、予め規定された厚さ（Ｓ１）を有する、
ｖ）前記第２のラミネート材料（２０）の前記粘着層（２６’）が少なくとも前記第１のラミネート材料（４）の前記自由領域（１４）に粘着するように、組み立てられた構成要素又は結合された材料（４０）中でステップｉｉ）の前記第１のラミネート材料（４）とステップｉｖ）の前記第２のラミネート材料（２０）とを接合すること、

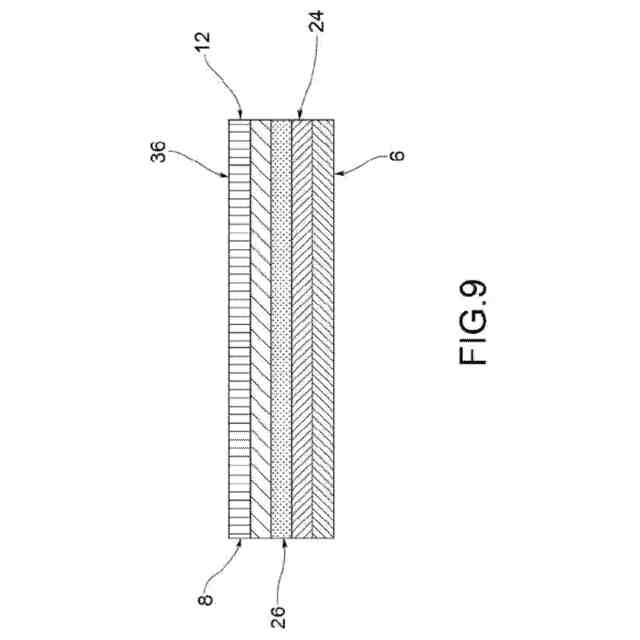

ｖｉｉ）前記第２のラミネート材料（２０）の持ち手領域（１６）中で、及び前記第２のラミネート材料（２０）の前記予め規定された厚さ（Ｓ１）の内側でのみ吊り下げ持ち手（２）を切断し、前記第１の正面層（８）をそのままにし、前記持ち手領域（１６）とは異なる２次ラベル領域（３６）中で、及び前記第２のラミネート材料（２０）の前記予め規定された厚さ（Ｓ１）内でのみ少なくとも１つの２次ラベル（３４）を切断し、前記第１の正面層（８）中にラベル輪郭（３８）を形成し、前記吊り下げ持ち手（２）を切断することを回避し、前記第１の正面層（８）の一部分を除去し、このことから、前記ラベルが形成された前記吊り下げ持ち手（２）の持ち手部分（９６）を構成する空洞（９５）を作成し、前記ラベル輪郭（３８）を越えて張り出すように突出すること、
を行うステップを備える、方法。
続きを表示（約 2,900 文字）【請求項２】
前記第２のラミネート材料（２０）は、光に対して透明である第２の正面層（２８）を備え、
及び／又は、
前記第２の正面層（２８）は、前記第１の正面層（８）上に重ね合わせられた第１のグラフィック層（５６）を隠すことなくその存在を露呈させるために、前記吊り下げ持ち手（２）において部分的にのみ不透明にされ、前記２次ラベル（３４）において、前記ラベル（１）は、その透明性を実質的に排除するために前記第２の正面層（２８）上に重ね合わせられた不透明なコントラスト層（１０４）と、前記不透明なコントラスト層（１０４）上に重ね合わせられた少なくとも第２のグラフィック層（５８）と、光に対して少なくとも部分的に透明な前記第２のグラフィック層（５８）の少なくとも１つの保護層（１０６）とを備え、
前記少なくとも１つの保護層（１０６）は、少なくとも１μｍ以上の厚さで、フレキソ印刷法によって前記第２のグラフィック層（５８）上に適用される、
請求項１に記載の方法。
【請求項３】
前記少なくとも１つの保護層（１０６）は、インク筆記用具、例えばボールペン（ｊｏｔｔｅｒ）を通して、又はインラインマーキング、例えば熱転写で書き込み可能な表面（１０８）の範囲を定める、請求項１又は２に記載の方法。
【請求項４】
前記第２の正面層（２８）は、剥離促進剤層（１２、１８）の剥離促進剤物質と混合された顔料又は着色料を通して不透明にされ、
及び／又は、
ステップｖｉｉ）では、前記吊り下げ持ち手（２）と異なる領域（３６）中の少なくとも１つの２次ラベル（３４）との分離が、前記ラベル（１）が形成された前記吊り下げ持ち手（２）が前記ラベル輪郭（３８）を越えて部分的に片持ち状で配置されるように、前記第１の正面層（８）中での前記ラベル輪郭（３８）の前記形成とは反対の方向に生じ、及び／又は、
ステップｖｉｉ）では、前記分離及び前記形成は、型抜きステップである、請求項１～３のうちのいずれか一項に記載の方法。
【請求項５】

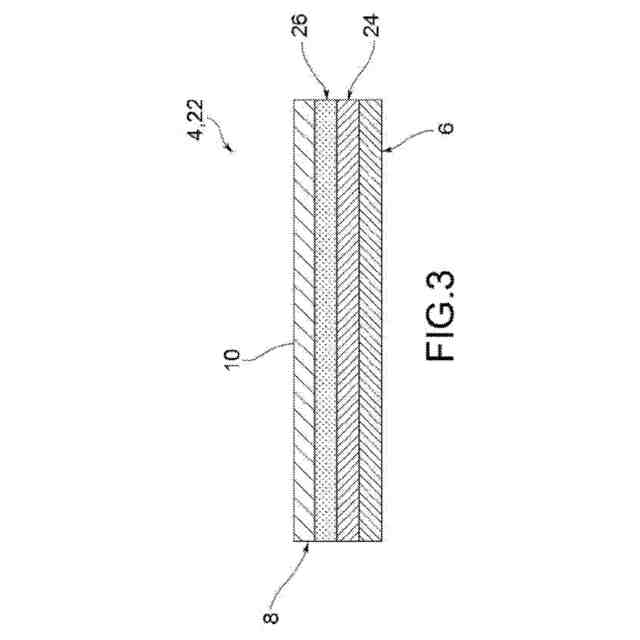

－前記第１のラミネート材料（４）と前記第２のラミネート材料（２０）の前駆体（２２）とは、相互に重ね合わせられた、裏打ち層（６）、脱粘着層（２４）、粘着層（２６、２６’）、及び第１（８）／第２の（２８）正面層を備える対応する又は実質的に同一の層を備え、ステップｉｖ）は、ステップｖ）の上流で前記前駆体（２２）の前記裏打ち層及び前記脱粘着層を分離し、オプションとして破棄するステップを備え、
及び／又は、

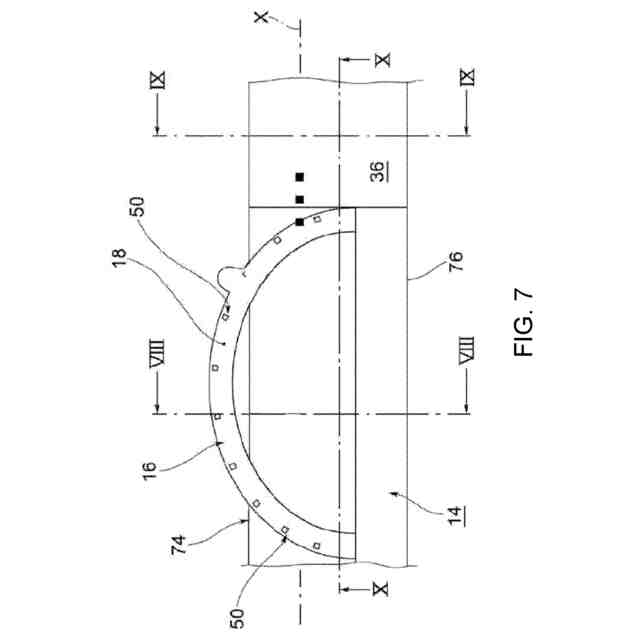

－ステップｖｉｉ）は、前記自由領域（１４）の外側で実施され、そのため、前記自由領域（１４）では、前記第２の正面層（２８）は、前記吊り下げ持ち手（２）の単一の固定足（４６）を作成し、そこからリングで相互に接続された一対のアーム（４８、４８’）が延在し、
及び／又は、

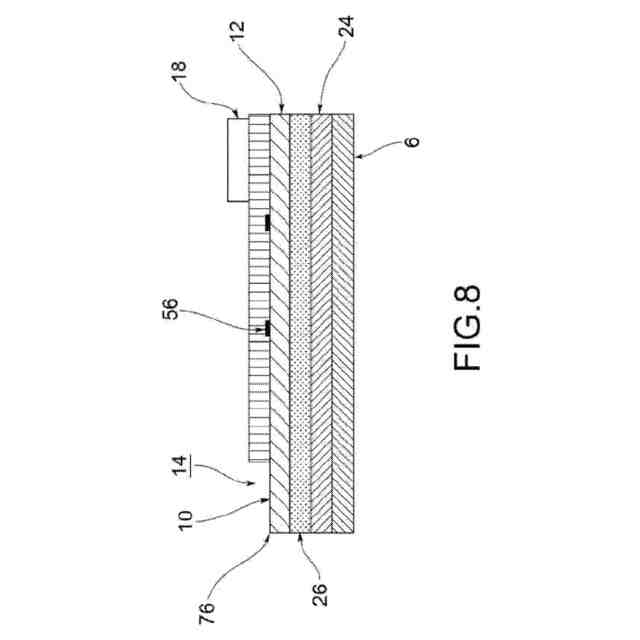

－ステップｉｉ）は、前記２次ラベル（３４）の外側で剥離促進剤の第１（１２）及び第２（１８）の相互に重ね合わせられた層でコーティングするステップを備える、
請求項１～４のうちのいずれか一項に記載の方法。
【請求項６】
例えば、請求項１～５に記載の方法を通して得ることができる、吊り下げ持ち手（２）を有するラベル（１）であって、
－剥離可能な様式で接合された裏打ち層（６）と第１の正面層（８）とを備える第１のラミネート材料（４）、ここにおいて、前記第１の正面層（８）は、正面（１０）を備える、
－前記第１の正面層（８）の正面（１０）をコーティングし、剥離促進剤の少なくとも１つの層（１２、１８）が欠落している自由領域（１４）を残す、剥離促進剤の前記少なくとも１つの層（１２、１８）、
－第２の正面層（２８）及び粘着層（２６’）を備える第２のラミネート材料（２０）、前記第２のラミネート材料（２０）は、前記粘着層（２６’）が少なくとも前記自由領域（１４）に粘着するように前記第１のラミネート材料（４）に接合され、ここにおいて、前記第２の正面層（２８）は、予め規定された厚さ（Ｓ１）を有する、
ここにおいて、前記第２の正面層（２８）は、吊り下げ持ち手（２）と前記第２の正面層（２８）の異なる領域（３６）中の２次ラベル（３４）との範囲を定め、前記第１の正面層（８）は、ラベル輪郭（３８）を形成し、その持ち手の一部分（９６）が突出している前記吊り下げ持ち手（２）を、前記裏打ち層（６）に直接面する前記第１の正面層（８）の外側で前記ラベル輪郭（３８）を越えて少なくとも部分的に張り出したままにし、このことから、前記第１の正面層（８）の一部分が除去された空洞（９５）を形成する、を備える、ラベル。
【請求項７】
前記第２のラミネート材料（２０）は、光に対して透明である第２の正面層（２８）を備え、
及び／又は、
前記第２の正面層（２８）は、前記第１の正面層（８）上に重ね合わせられた第１のグラフィック層（５６）を隠すことなくその存在を露呈させるために、前記吊り下げ持ち手（２）において部分的にのみ不透明にされ、前記２次ラベル（３４）において、前記ラベル（１）は、その透明性を実質的に排除するために前記第２の正面層（２８）上に重ね合わせられた不透明なコントラスト層（１０４）と、前記不透明なコントラスト層（１０４）上に重ね合わせられた少なくとも第２のグラフィック層（５８）と、光に対して少なくとも部分的に透明な前記第２のグラフィック層（５８）の少なくとも１つの保護層（１０６）とを備え、
及び／又は、
前記少なくとも１つの保護層（１０６）は、少なくとも１μｍ以上の厚さで、フレキソ印刷法によって前記第２のグラフィック層（５８）上に適用される、
請求項６に記載のラベル。
【請求項８】
前記少なくとも１つの保護層（１０６）は、インク筆記用具、例えばボールペン（ｊｏｔｔｅｒ）を通して、又はインラインマーキング、例えば熱転写で書き込み可能な表面（１０８）の範囲を定める、請求項６又は７に記載のラベル。
【請求項９】
前記第２の正面層（２８）は、剥離促進剤層（１２、１８）の剥離促進剤物質と混合された顔料又は着色料を通して不透明にされる、請求項６～８のうちのいずれか一項に記載のラベル。
【請求項１０】
－前記自由領域（１４）では、前記第２の正面層（２８）は、前記吊り下げ持ち手（２）の単一の固定足（４６）を作成し、そこからリングで相互に接続された一対のアーム（４８、４８’）が延在し、及び／又は、
－前記第１の正面層（８）の前記正面（１０）は、前記２次ラベル（３４）の外側で剥離促進剤の第１（１２）及び第２（１８）の相互に重ね合わせられた層でコーティングされる、
請求項６～９のうちのいずれか一項に記載のラベル。

発明の詳細な説明【技術分野】
【０００１】
[0001]［技術分野］
続きを表示（約 1,100 文字）【０００２】
[0002]本発明は、上下逆さまの位置でボトルを吊り下げるための持ち手を有するラベルを製造するための方法、及び例えばそのような方法によって得ることができる持ち手を有するラベルに関する。
【背景技術】
【０００３】
[0003]［背景技術］
【０００４】
[0004]ボトルに適用可能な持ち手を有するラベルは、先行技術文献ＥＰ０３５６５７４Ａ２に例示されており、それにおいて、そのような持ち手は、使用されていないときにラベルの上縁から遊離して突出する。
【０００５】
[0005]そのような解決策は、技術的に複雑でコストが掛かるという主な欠点を有する。このタイプの更なる解決策は、例えば、ＵＳ２００６／０５７３１３Ａ１、ＵＳ５８７８９０１Ａ、ＵＳ５１３５１２５Ａ、ＣＮ２０１６８５５００Ｕから知られている。
【０００６】
[0006]類似の解決策がＵＳ２００６０５７３１３に開示されている。この文献の図２ｂは、それらの厚さ全体を通して切断された層が、ここでは参照番号１０によって示されるシリコーンコーティングされた裏打ち層上に配置されて、シリコーンコーティングされた裏打ち層上に完全に載置される持ち手が得られることを示す。
【０００７】
[0007]文献ＷＯ２０１８２２０６６０は、シリコーンコーティングされた裏打ち層（この文献の図５において参照番号５によって示される）上に載置されている単層から成るラベルを示す。支持持ち手がこの単層に切り込まれ、このシリコーンコーティングされた裏打ち層上に完全に載置される。
【０００８】
[0008]代わりに、２つの別個の粘着フィルムを接合することによって作られた持ち手を有するラベルが、同じ所有者による先行文献ＥＰ２２４６２６６Ａ１から知られている。
【０００９】
[0009]そのような文書に示されるように、下側フィルムは、注入容器を識別するために必要とされる文言を備え、その一方で、透明な上側フィルムは、下側フィルムに粘着様式で接合され、容器の内容物を患者に投与するときに容器を上下逆さまに回転させるための持ち手を作る。
【００１０】
[0010]この先行技法に関連する欠点は、ラベルがボトルに適用されるとき、表面上に配置された任意の印刷された文字が、ラベリングマシンにおいてボトル及びラベルが受ける機械的応力に起因して損傷を受ける傾向があることである。
（【００１１】以降は省略されています）
