公開番号2025174127
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080214
出願日2024-05-16
発明の名称座金組込ボルト及びその製造方法
出願人日産ネジ株式会社,大和興発株式会社
代理人個人,個人
主分類F16B 39/26 20060101AFI20251120BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】振動等の大きな負荷がかかる過酷な使用環境において使用可能な上位の機械的性質を有する座金組込ボルト及びその製造方法を提供すること。
【解決手段】ボルトの頭部とねじ部の間にばね座金を組み込んだ座金組込ボルトであって、ばね座金の表面の硬度が450HV以上であり、かつ、圧縮試験による試験後と試験前の自由高さの比が90%以上である。

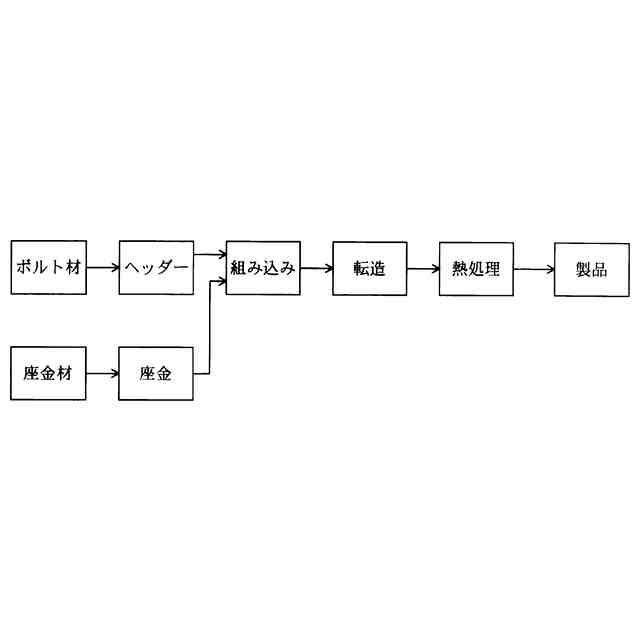

【選択図】図1
特許請求の範囲【請求項１】

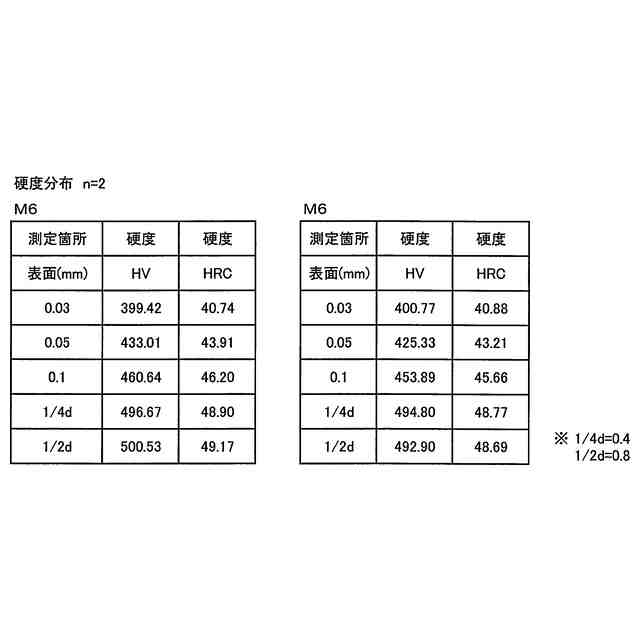

ボルトの頭部とねじ部の間にばね座金を組み込んだ座金組込ボルトであって、ばね座金の表面の硬度が４５０ＨＶ以上であり、かつ、圧縮試験による試験後と試験前の自由高さの比が９０％以上であることを特徴とする座金組込ボルト。
続きを表示（約 210 文字）【請求項２】
前記ばね座金の材料が、バナジウムを含有するばね用線材からなることを特徴とする請求項１に記載の座金組込ボルト。
【請求項３】
請求項１又は２に記載の座金組込ボルトを製造する方法であって、ボルトブランクにばね座金を組み込んだ後、転造工程を経てねじ部を成形し、その後、８５０～８９０℃で焼き入れを行い、次いで、４２０～４８０℃で焼き戻しを行うことを特徴とする座金組込ボルトの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、座金組込ボルトに関し、特に、熱処理前に座金をボルトに組み込むことができる座金組込ボルト及びその製造方法に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
座金組込ボルトは、ボルトに嵌挿した座金を、ねじ部を成形することによって、ボルト頭部との間に抜けない状態で組み込んでおり、予めボルトに座金を組み込むことにより、ロボット等による組立工程の作業性の向上を図っている。この座金組込ボルトは、座金組み込み六角ボルト（ＪＩＳＢ１１８７）、十字穴付き小ねじ（ＪＩＳＢ１１８８）に規格されているが、実際には、ユーザーの強い要望によって、例えば、強度区分１０．９～１２．９の高強度の六角ボルトや六角穴付きボルトにおいても製造されている。
【０００３】
このような高強度のボルトでは、焼き入れと焼き戻しによる所定温度の熱処理を行うことにより、ＪＩＳに規定される強度や硬さが付与される。また、このボルトに使用されるばね座金は、その生産過程で、すでにＪＩＳに規定される強度や硬さが付与される。一方、平座金は、薄板圧延時にロールによってＪＩＳに規定される硬さを付与されたものや熱処理によってＪＩＳに規定される硬さが付与されたものがある。
【０００４】
ところが、座金組込ボルトにおいては、ボルトに座金を組み込んだ状態で、ボルトに熱処理を施した場合には、ボルトと座金では焼き戻し温度の適正値が異なることから、座金の硬度が低下し、その硬さやばね性（ばね座金の場合）が規格値を満足できないという問題が生じる。
【０００５】
このため、従来では、ヘッダーによってボルトの頭部及び胴部を成形した後、ＪＩＳに規定されている強度や硬さを得るために、先にボルトブランクだけ熱処理を行い、次に、すでに硬さやばね性（ばね座金の場合）が規格値にある座金を組み込み、その後、転造工程でねじ部を成形して製品としている。
【０００６】
しかしながら、従来の座金組込ボルトの製造方法においては、熱処理後のボルトブランクは、熱処理前と比較すると引張強度や硬度が高められていることから、ねじ部を転造加工する際に、ダイス等の転造工具の寿命が１／４～１／５と著しく低下し、座金組込ボルトの製造コストが大幅に高くなるという問題があった。
【０００７】
また、単体のボルトの製造方法では、ヘッダーによって頭部を成形したボルトブランクに、転造工程でねじ部を成形した後、熱処理を行って製品としているが、上記従来の座金組込ボルトの製造方法では、転造工程と熱処理工程が逆の順序となるため、製造ラインの一貫性が損なわれ、生産管理が混乱するという問題も生じている。
【０００８】
上記従来の座金組込ボルトが有する問題点に鑑み、本件出願人らは、先に、ばね座金の場合には焼き戻し軟化抵抗を大きくする材料を選定すること等により、一方、平座金の場合には焼き入れ、焼き戻しにより、硬さが規格値になる材料を選定すること等により、熱処理工程の前にボルトに座金を組み込むことができる座金組込ボルト及びその製造方法を提案し、実用に供してきた（特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００９】
特許第３５１０１８４号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
これにより、強度区分１０．９～１２．９の高強度の六角座金組込ボルトや六角穴付き座金組込ボルトにおいても、熱処理工程の前にボルトに座金を組み込むことができることが可能となったが、本発明は、これをさらに改良することで、振動等の大きな負荷がかかる過酷な使用環境において使用可能な、より上位の機械的性質を有する座金組込ボルト及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
