公開番号2025173265
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078767
出願日2024-05-14
発明の名称要素結合構造
出願人株式会社ダイフク
代理人弁理士法人酒井国際特許事務所
主分類F16B 7/20 20060101AFI20251119BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】例えば、部品点数をより少なくできたり、構成をより簡素化できたりすることにより、製造や組立の手間や時間を減らすことが可能となるような、新規な改善された要素結合構造を提供する。
【課題手段】要素結合構造は、例えば、第一方向を向く第一面を有する第一部材と、第一面と接し当該第一面に支持される被支持部と、第一面から第一方向に離れる位置で当該第一方向を向く複数の被押圧部と、を有する第二部材と、被押圧部のそれぞれと接する第一押圧部を有する複数の押圧部材と、第一部材に設けられる複数の被結合部と、押圧部材のそれぞれの一部に対して第一面とは反対側に位置する第二押圧部と、被結合部のそれぞれと結合される結合部と、を有する複数の結合部材と、を備え、被結合部と結合部との結合に伴って、第二押圧部が押圧部材を第一面に近付く方向に押圧し、第一押圧部が被押圧部を第一面に近付く方向に押圧する。
【選択図】図2
特許請求の範囲【請求項１】
第一方向を向く第一面を有する第一部材と、
前記第一面と接し当該第一面に支持される被支持部と、前記第一面から前記第一方向に離れる位置で当該第一方向を向く複数の被押圧部と、を有する第二部材と、
前記被押圧部のそれぞれと接する第一押圧部を有する複数の押圧部材と、
前記第一部材に設けられる複数の被結合部と、
前記押圧部材のそれぞれの一部に対して前記第一面とは反対側に位置する第二押圧部と、前記被結合部のそれぞれと結合される結合部と、を有する複数の結合部材と、
を備え、
前記被結合部と前記結合部との結合に伴って、前記第二押圧部が前記押圧部材を前記第一面に近付く方向に押圧し、前記第一押圧部が前記被押圧部を前記第一面に近付く方向に押圧する、要素結合構造。
続きを表示（約 580 文字）【請求項２】
前記第二部材の外面に、前記第一方向と交差する方向に開口する第一開口が設けられ、当該第一開口の側面の一部に前記被押圧部が設けられ、
前記押圧部材は、前記押圧部を有し前記第一開口内に挿入される第一挿入部を有し、
前記第二部材と前記押圧部材とは、前記第一挿入部が前記第一開口内に進入することで係合可能に構成される、請求項１に記載の要素結合構造。
【請求項３】
前記被支持部と前記被押圧部とが前記第一方向に並ばない、請求項１に記載の要素結合構造。
【請求項４】
前記第一面に、前記第一方向に向けて開口する第二開口が設けられ、
前記第二部材の前記第一方向の反対方向の端部に、前記被支持部と、当該被支持部よりも前記第一方向の反対方向に突出し前記第二開口内に挿入される第二挿入部と、が設けられ、
前記第二開口の側面の一部が、前記第二部材の前記第一方向と交差する方向における前記第二挿入部の移動を制限する、請求項１に記載の要素結合構造。
【請求項５】
前記押圧部材は、前記第一方向と交差する平板状の形状を有する、請求項１に記載の要素結合構造。
【請求項６】
前記第一部材は、前記第一方向と交差する第二方向に延びる柱状の形状を有する、請求項１に記載の要素結合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、要素結合構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、二つの部材を結合する要素結合構造が知られている（例えば、特許文献１～３参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平８－１７０４２６号公報
特許第７１１８４９１号公報
特許第３１８２９２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の要素結合構造では、特許文献１～３に示されるように、多数のねじやブラケットが必要だったり、結合対象としての部材に複雑な加工が必要だったりするため、各部材の製造に手間や時間を要したり、要素同士の組立に手間や時間を要したり、といった問題が生じる場合があった。
【０００５】
そこで、本発明の課題の一つは、例えば、部品点数をより少なくできたり、構成をより簡素化できたりすることにより、製造や組立の手間や時間をより低減することが可能となるような、新規な改善された要素結合構造を提供すること、である。
【課題を解決するための手段】
【０００６】
本発明の要素結合構造は、例えば、第一方向を向く第一面を有する第一部材と、前記第一面と接し当該第一面に支持される被支持部と、前記第一面から前記第一方向に離れる位置で当該第一方向を向く複数の被押圧部と、を有する第二部材と、前記被押圧部のそれぞれと接する第一押圧部を有する複数の押圧部材と、前記第一部材に設けられる複数の被結合部と、前記押圧部材のそれぞれの一部に対して前記第一面とは反対側に位置する第二押圧部と、前記被結合部のそれぞれと結合される結合部と、を有する複数の結合部材と、を備え、前記被結合部と前記結合部との結合に伴って、前記第二押圧部が前記押圧部材を前記第一面に近付く方向に押圧し、前記第一押圧部が前記被押圧部を前記第一面に近付く方向に押圧する。
【図面の簡単な説明】
【０００７】
図１は、第１実施形態の要素結合構造の例示的かつ模式的な斜視図である。

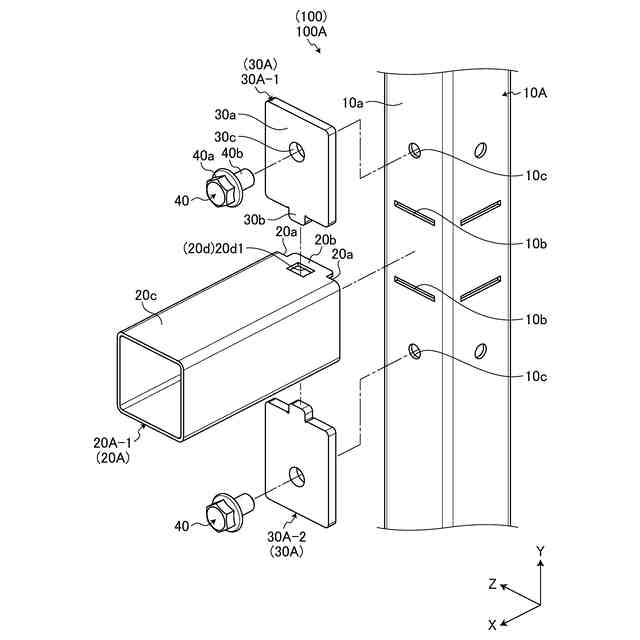

図２は、第１実施形態の要素結合構造の例示的かつ模式的な分解斜視図である。
図３は、第１実施形態の要素結合構造に含まれる第二部材の例示的かつ模式的な平面図である。

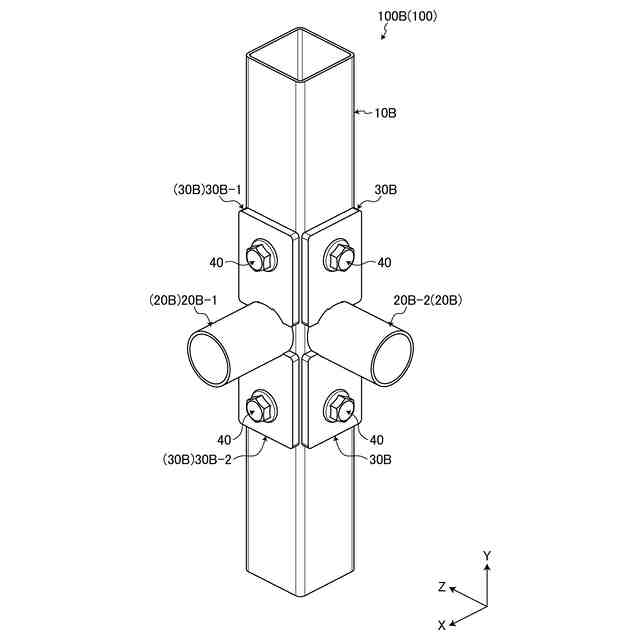

図４は、第２実施形態の要素結合構造の例示的かつ模式的な斜視図である。

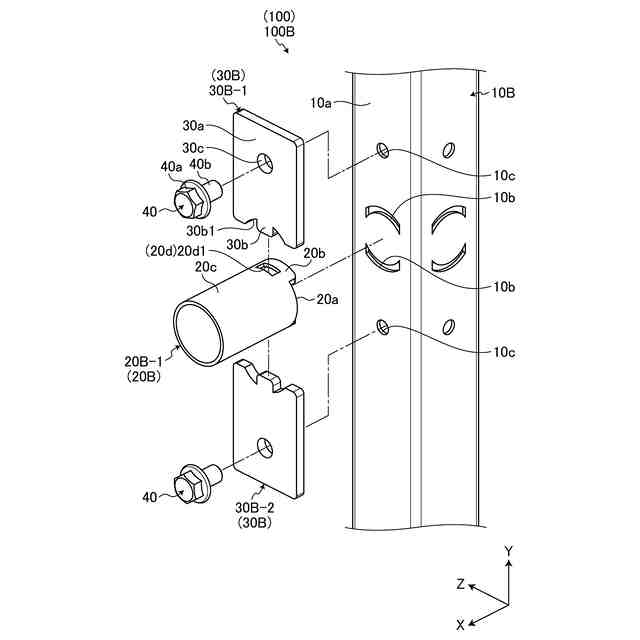

図５は、第２実施形態の要素結合構造の例示的かつ模式的な分解斜視図である。

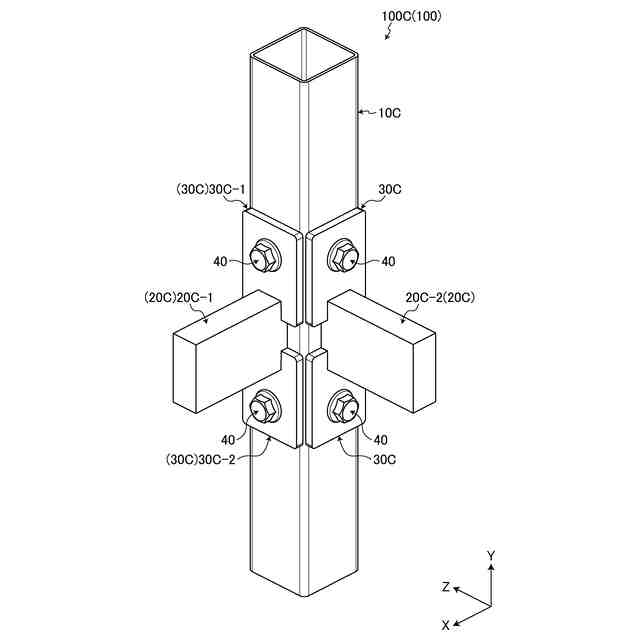

図６は、第３実施形態の要素結合構造の例示的かつ模式的な斜視図である。

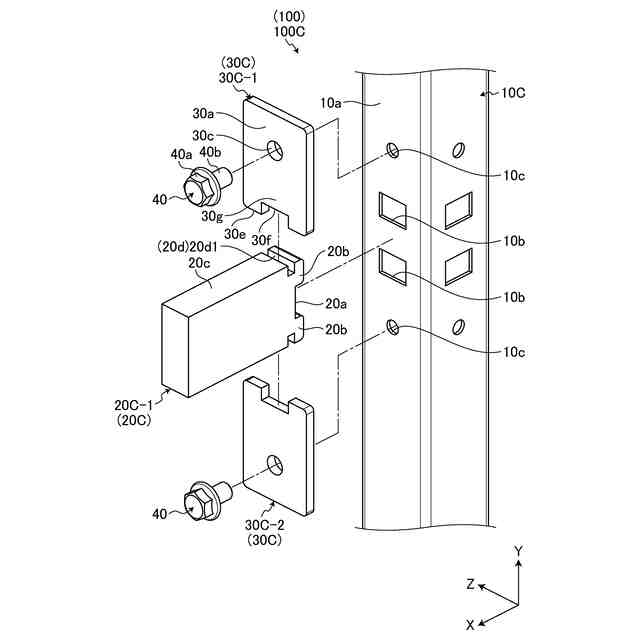

図７は、第３実施形態の要素結合構造の例示的かつ模式的な分解斜視図である。
【発明を実施するための形態】
【０００８】
以下、本発明の例示的な実施形態が開示される。以下に示される実施形態の構成、ならびに当該構成から得られる作用および結果（効果）は、一例である。本発明は、以下の実施形態に開示される構成以外によっても実現可能である。また、本発明によれば、下記の構成によって得られる種々の効果（派生的な効果も含む）のうち少なくとも一つを得ることが可能である。
【０００９】
本明細書において、序数は、方向や、部位、部材、部品、機構等を区別するために便宜上付与されうるものである。また、序数は、優先順位や順番を示すものではないし、数を特定するものでもない。
【００１０】
各図中には、方向を示す矢印が描かれている。Ｘ方向、Ｙ方向、およびＺ方向は、互いに交差するとともに略直交している。
（【００１１】以降は省略されています）
