公開番号2025172026
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025077798
出願日2025-05-08
発明の名称カレンダローラ用ベアリング・ブロック・アセンブリ、そのシステムおよび方法
出願人テスラ,インコーポレイテッド
代理人弁理士法人広江アソシエイツ特許事務所
主分類F16C 23/06 20060101AFI20251113BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】カレンダロールのための支持が改善されたベアリング・ブロック・アセンブリを提案する。

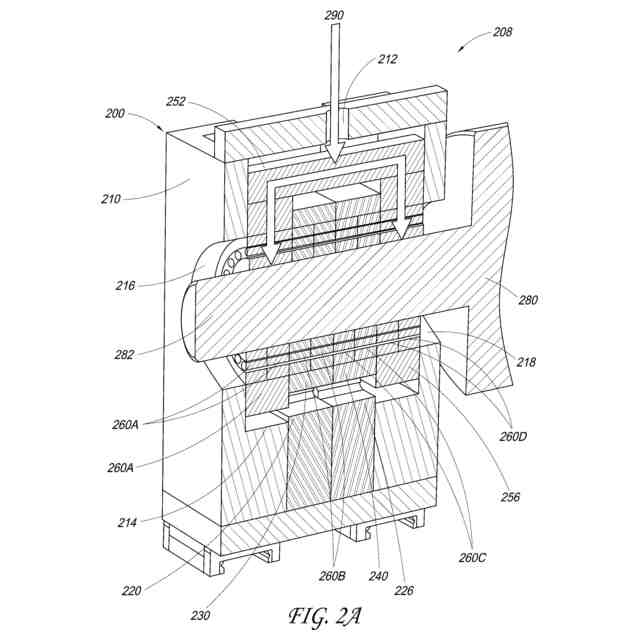

【解決手段】第1の側の第1の接触面222は、ベース面214から第1の角度で延在し、第2の側の第2の接触面は、ベース面から第2の角度で延在する。ハウジング210内には、第1のベアリングブロック表面232および第1のベアリング孔を有する第1のベアリングブロック230と、第2のベアリングブロック表面および第2のベアリング孔を有する第2のベアリングブロックと、予圧面および第3のベアリング孔を有する第3のベアリングブロックとがある。第1のベアリングブロック表面は第1の接触面の上に配設され、第2のベアリングブロック表面は第2の接触面の上に配設され、予圧面は予圧アクセスポートとベース面との間に位置決めされる。

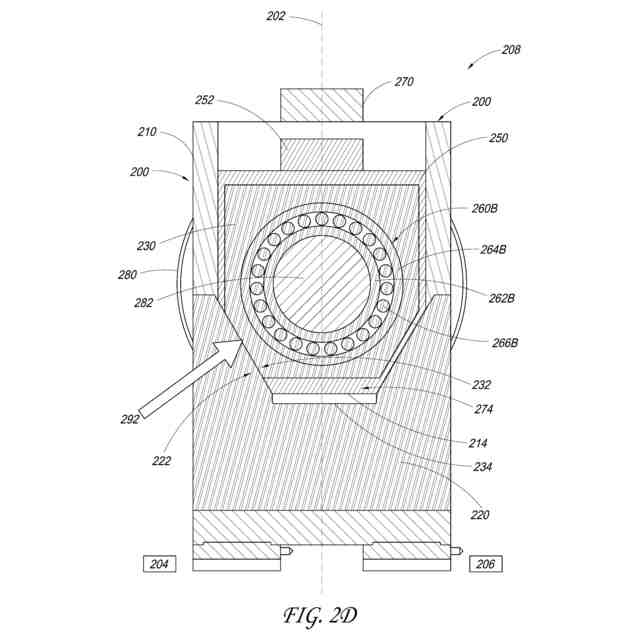

【選択図】図2D
特許請求の範囲【請求項１】
カレンダロールを支持するためのベアリング・ブロック・アセンブリであって、

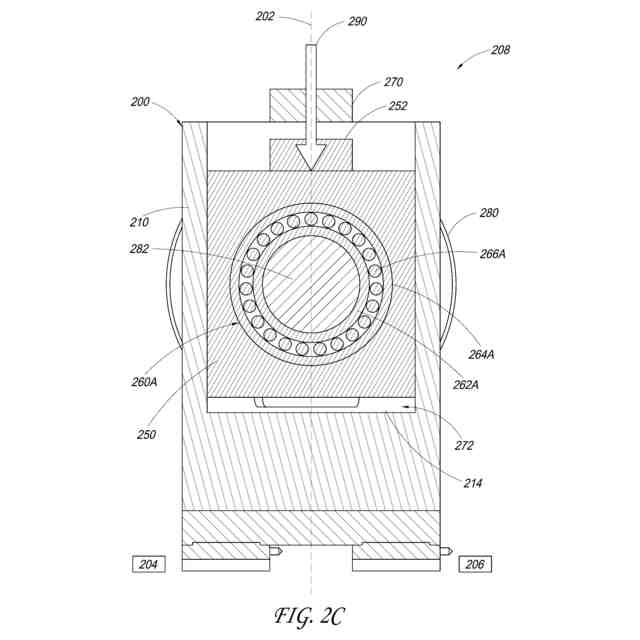

予圧アクセスポートと、ベース面と、前記ベース面に対して垂直な中央平面によって分離された第１の側および第２の側とを備えるハウジングであって、第１の接触面が、前記ベース面から第１の角度で延在し、前記第１の側に配置され、第２の接触面が、前記ベース面から第２の角度で延在し、前記第２の側に配置される、ハウジングと、
前記ハウジング内に配設され、第１のベアリングブロック表面および第１のベアリング孔を備える第１のベアリングブロックであって、前記第１のベアリングブロック表面が前記第１の接触面の上に配設される、第１のベアリングブロックと、
前記ハウジング内に配設され、第２のベアリングブロック表面および第２のベアリング孔を備える第２のベアリングブロックであって、前記第２のベアリングブロック表面が前記第２の接触面の上に配設される、第２のベアリングブロックと、
前記ハウジング内に配設され、予圧面および第３のベアリング孔を備える第３のベアリングブロックであって、前記予圧面が前記予圧アクセスポートと前記ベース面との間に位置決めされる、第３のベアリングブロックと
を備える、ベアリング・ブロック・アセンブリ。
続きを表示（約 750 文字）【請求項２】
前記ハウジングが、前記第１の接触面および前記第２の接触面をさらに備える、請求項１に記載のベアリング・ブロック・アセンブリ。
【請求項３】
前記第１の接触面が第１の支持ブロック上に配設され、前記第２の接触面が第２の支持ブロック上に配設され、前記第１および第２の支持ブロックが前記ハウジング内に位置決めされる、請求項１に記載のベアリング・ブロック・アセンブリ。
【請求項４】
前記第１の角度および前記第２の角度の各々が一致した角度である、請求項１に記載のベアリング・ブロック・アセンブリ。
【請求項５】
予圧力付与装置をさらに備える、請求項１に記載のベアリング・ブロック・アセンブリ。
【請求項６】
前記予圧力付与装置が前記予圧面に接触する、請求項５に記載のベアリング・ブロック・アセンブリ。
【請求項７】
前記ハウジング内に配設された第４のベアリングブロックをさらに備え、前記第４のベアリングブロックが第４のベアリング孔を備える、請求項１に記載のベアリング・ブロック・アセンブリ。
【請求項８】
前記第１のベアリングブロックおよび前記第２のベアリングブロックが、前記第３のベアリングブロックと前記第４のベアリングブロックとの間に配設される、請求項７に記載のベアリング・ブロック・アセンブリ。
【請求項９】
複数のベアリングをさらに備える、請求項１に記載のベアリング・ブロック・アセンブリ。
【請求項１０】
前記複数のベアリングの各々がローラベアリングである、請求項９に記載のベアリング・ブロック・アセンブリ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、一般に、ベアリング・ブロック・アセンブリ、特に、カレンダロールを支持するためのベアリング・ブロック・アセンブリに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
ベアリング・ブロック・アセンブリは、円筒ローラを支持するために様々な用途で使用されている。カレンダ加工用途では、これらのアセンブリのベアリングはカレンダロールを支持し、一方でカレンダロールは、硬質材料をカレンダ加工するために必要である高荷重を受ける。例えば、ベアリングは、隣接するベアリング・ブロック・アセンブリ間に張力を加えることによって水平方向に支持され得る。しかしながら、そのようなアセンブリは、カソード電池活物質（例えば、リチウムニッケルマンガンコバルト酸化物（「ＮＭＣ」））などの硬質材料をカレンダ加工するときにベアリングを十分に支持しないことがある。
【０００３】
したがって、カレンダロールのための支持が改善されたベアリング・ブロック・アセンブリが必要とされている。
【発明の概要】
【課題を解決するための手段】
【０００４】
本開示のシステム、方法、およびデバイスは各々、いくつかの革新的な実施形態を有し、そのうちの１つだけが本明細書に開示された望ましい属性のすべてを単独で担うものではない。本明細書に記載の主題の１つまたは複数の実装形態の詳細は、添付の図面および以下の説明に記載されている。
【０００５】
いくつかの態様では、本明細書に記載の技術は、カレンダロールを支持するためのベアリング・ブロック・アセンブリに関する。アセンブリは、予圧アクセスポートと、ベース面と、ベース面に対して垂直な中央平面によって分離された第１の側および第２の側とを有するハウジングを含み、ここで第１の接触面は、ベース面から第１の角度で延在し、第１の側に配置され、第２の接触面は、ベース面から第２の角度で延在し、第２の側に配置され、第１のベアリングブロックは、ハウジング内に配設され、第１のベアリングブロック表面および第１のベアリング孔を有し、ここで第１のベアリングブロック表面は第１の接触面の上に配設され、第２のベアリングブロックは、ハウジング内に配設され、第２のベアリングブロック表面および第２のベアリング孔を有し、ここで第２のベアリングブロック表面は第２の接触面の上に配設され、第３のベアリングブロックは、ハウジング内に配設され、予圧面および第３のベアリング孔を有し、ここで予圧面は予圧アクセスポートとベース面との間に位置決めされる。
【０００６】
いくつかの実施形態では、ハウジングは、第１の接触面および第２の接触面を含む。いくつかの実施形態では、第１の接触面は第１の支持ブロック上に配設され、第２の接触面は第２の支持ブロック上に配設され、第１および第２の支持ブロックはハウジング内に位置決めされる。いくつかの実施形態では、第１の角度および第２の角度の各々は一致した角度である。いくつかの実施形態では、ハウジングは予圧力付与装置を含む。いくつかの実施形態では、予圧力付与装置は予圧面に接触する。いくつかの実施形態では、アセンブリは、ハウジング内に配設された第４のベアリングブロックを含み得、第４のベアリングブロックは第４のベアリング孔を備える。いくつかの実施形態では、第１のベアリングブロックおよび第２のベアリングブロックは、第３のベアリングブロックと第４のベアリングブロックとの間に配設される。いくつかの実施形態では、アセンブリは複数のベアリングを含み得る。いくつかの実施形態では、複数のベアリングの各々はローラベアリングである。いくつかの実施形態では、複数のベアリングは、第１のベアリング孔に配設された第１の対のベアリングと、第２のベアリング孔に配設された第２の対のベアリングと、第３のベアリング孔に配設された第３の対のベアリングと、第４のベアリング孔に配設された第４の対のベアリングとを含む。いくつかの態様では、本明細書に記載の技術は、カレンダロールを支持するためのシステムに関する。システムは、ベアリング・ブロック・アセンブリと、第１、第２、および第３のベアリング孔内に配設された第１のジャーナルを有するカレンダロールとを含み得る。いくつかの実施形態では、システムはまた、追加のベアリング孔を有する追加のベアリング・ブロック・アセンブリを含み、ここでカレンダロールは、追加のベアリング孔内に配設された第２のジャーナルを有する。
【０００７】

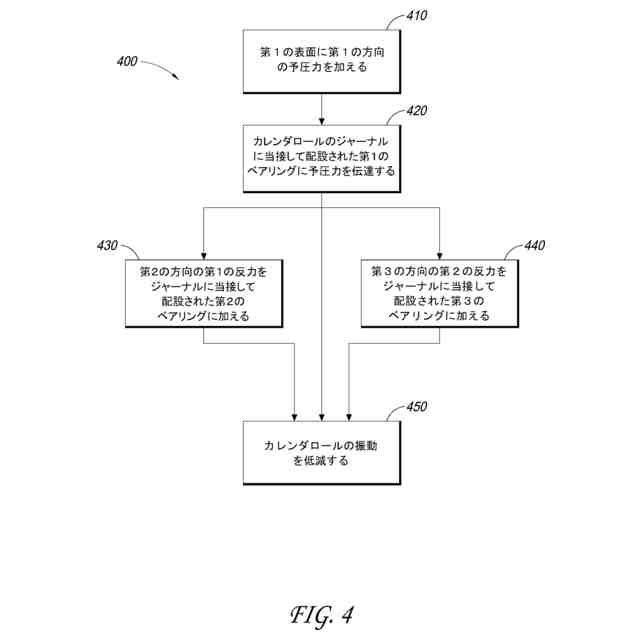

いくつかの態様では、本明細書に記載の技術は、カレンダロールを支持するための方法に関する。本方法は、第１の表面に予圧力を加えることであって、それによって、予圧力が、カレンダロールのジャーナルに当接して配設された第１のベアリングに伝達され、第１の反力が、ジャーナルに当接して配設された第２のベアリングに加えられ、第２の反力が、第３の方向においてジャーナルに当接して配設された第３のベアリングに加えられ、ここで予圧力は第１の方向におけるものであり、第１の反力は第２の方向におけるものであり、第２の反力は第３の方向におけるものであり、ここで第１の方向、第２の方向、および第３の方向の各々は異なる方向である、加えることを含む。
【０００８】
いくつかの実施形態では、本方法は、カレンダロールの振動を低減することを含む。いくつかの実施形態では、予圧力は少なくともおよそ１００ｋＮである。いくつかの実施形態では、第１の方向は重力と同じ方向におけるものである。いくつかの実施形態では、第１の反力は、垂直成分と水平成分とを含む。いくつかの実施形態では、第２の反力は、垂直成分と水平成分とを含む。いくつかの実施形態では、本方法は、第１のベアリング、第２のベアリング、および第３のベアリングの遊びを低減することを含む。
【図面の簡単な説明】
【０００９】
本発明は、同様の参照符号が同様の要素を参照する添付の図面を参照して説明される。
【００１０】

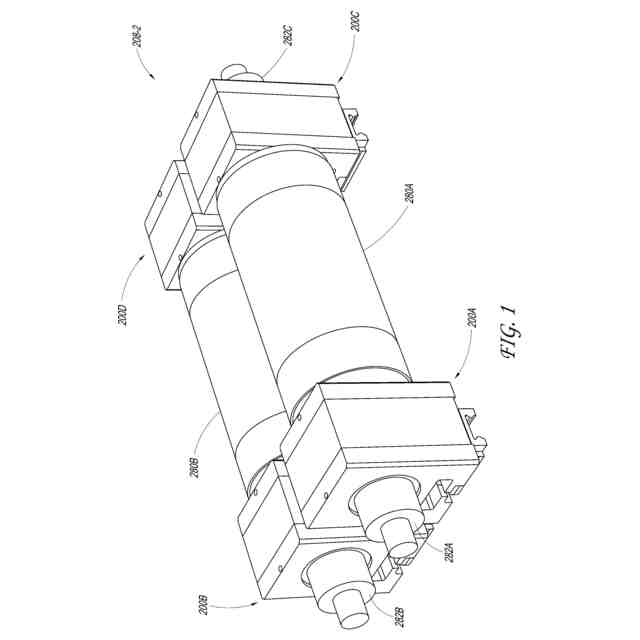

いくつかの実施形態による、隣接するベアリング・ブロック・アセンブリおよび隣接するカレンダロールの対を備えるカレンダロールシステムの斜視図である。
（【００１１】以降は省略されています）
