公開番号2025172009
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025076408
出願日2025-05-01
発明の名称表示装置
出願人三星ディスプレイ株式會社,Samsung Display Co.,Ltd.
代理人個人
主分類G09F 9/00 20060101AFI20251113BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】光学モジュールの厚さを最小化した表示装置を提供する。
【解決手段】表示モジュール、および前記表示モジュール上に配置されるウィンドウモジュールを含む表示パネル、および前記表示パネル上に配置され、第1光学モジュールおよび第2光学モジュールを含む光学モジュールを含み、前記ウィンドウモジュールは、前記表示モジュール上に配置される第1偏光フィルム、前記第1偏光フィルム上に配置される第1位相遅延フィルム、前記第1位相遅延フィルム上に配置されるウィンドウ、および前記ウィンドウ上に配置される半透過反射膜を含み、前記第1光学モジュールは前記半透過反射膜上に配置される第1レンズを含み、前記第2光学モジュールは、前記第1レンズ上に配置される第2位相遅延フィルム、前記第2位相遅延フィルム上に配置される第2偏光フィルム、および前記第2偏光フィルム上に配置される第2レンズ、を含む表示装置が提供される。

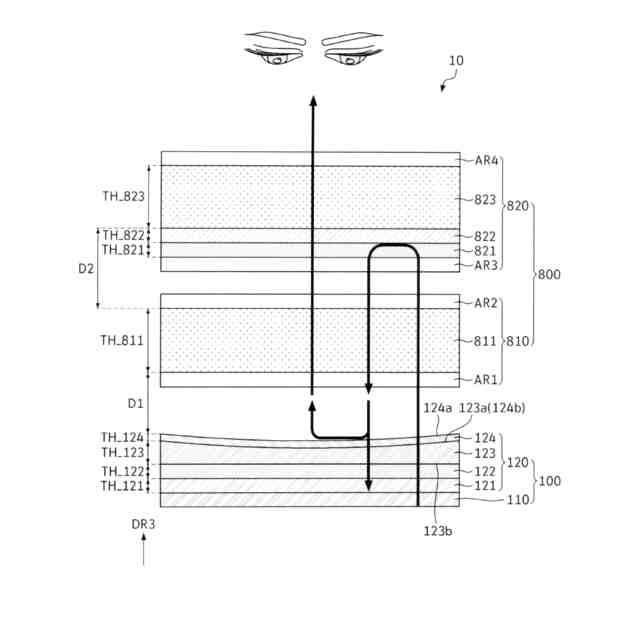

【選択図】図9
特許請求の範囲【請求項１】

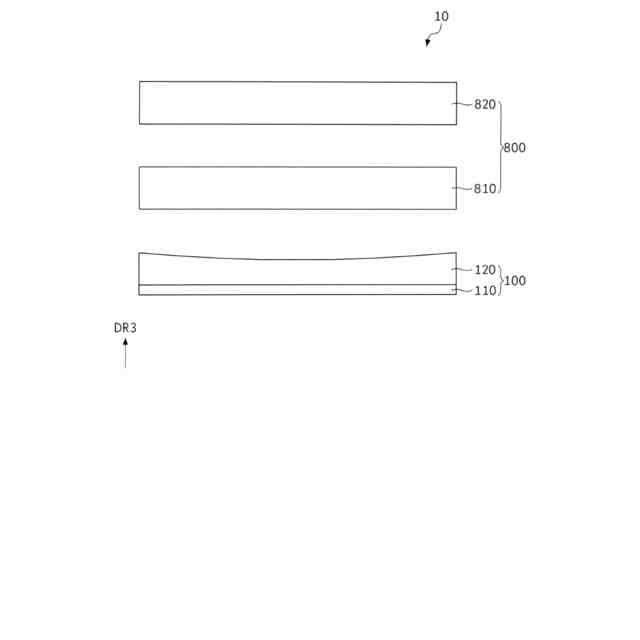

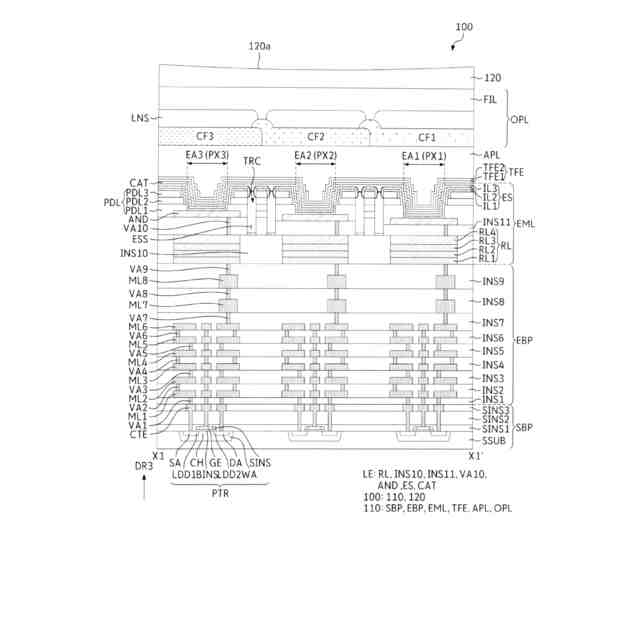

表示モジュール、および前記表示モジュール上に配置されるウィンドウモジュールを含む表示パネル、および
前記表示パネル上に配置され、第１光学モジュールおよび第２光学モジュールを含む光学モジュールを含み、
前記ウィンドウモジュールは、
前記表示モジュール上に配置される第１偏光フィルム、
前記第１偏光フィルム上に配置される第１位相遅延フィルム、
前記第１位相遅延フィルム上に配置されるウィンドウ、および
前記ウィンドウ上に配置される半透過反射膜を含み、
前記第１光学モジュールは前記半透過反射膜上に配置される第１レンズを含み、
前記第２光学モジュールは、
前記第１レンズ上に配置される第２位相遅延フィルム、
前記第２位相遅延フィルム上に配置される第２偏光フィルム、および
前記第２偏光フィルム上に配置される第２レンズ、を含む、表示装置。
続きを表示（約 730 文字）【請求項２】
前記半透過反射膜は、曲面を含む、請求項１に記載の表示装置。
【請求項３】
前記ウィンドウは、前記半透過反射膜に隣接する第１面を含み、
前記ウィンドウの前記第１面は、曲面である、請求項２に記載の表示装置。
【請求項４】
前記第１面の曲率半径は、１００ｍｍ以上である、請求項３に記載の表示装置。
【請求項５】
前記第１偏光フィルムおよび前記第２偏光フィルムは、線偏光フィルムであり、
前記第１偏光フィルムの第１偏光軸と前記第２偏光フィルムの第２偏光軸は、互いに垂直である、請求項１に記載の表示装置。
【請求項６】
前記第１偏光フィルムは、吸収型偏光フィルムであり、
前記第２偏光フィルムは、反射型偏光フィルムである、請求項５に記載の表示装置。
【請求項７】
前記第２レンズ上に配置される第３偏光フィルムをさらに含み、
前記第３偏光フィルムの第３偏光軸は、前記第２偏光軸と平行な方向に延びる、請求項５に記載の表示装置。
【請求項８】
前記第３偏光フィルムは、吸収型偏光フィルムである、請求項７に記載の表示装置。
【請求項９】
前記第１位相遅延フィルムおよび前記第２位相遅延フィルムは、λ／４板であり、
前記第１位相遅延フィルムの第１光軸と前記第２位相遅延フィルムの第２光軸は、互いに逆方向にねじれている、請求項１に記載の表示装置。
【請求項１０】
前記第１レンズおよび前記第２レンズは、拡大レンズである、請求項１に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

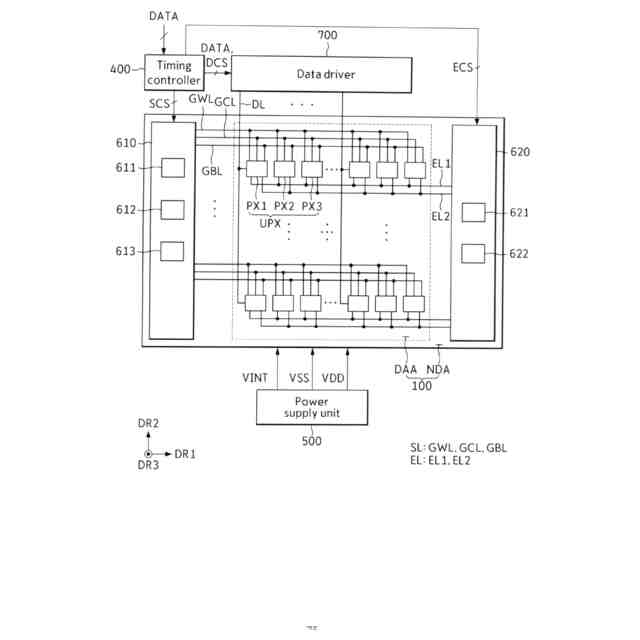

本発明は表示装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ヘッドマウント型表示装置（ＨｅａｄＭｏｕｎｔｅｄＤｉｓｐｌａｙ，ＨＭＤ）は、ユーザの頭部にメガネやヘルメットの形態で着用し、ユーザの目の前の近距離に焦点が形成される映像表示装置である。ヘッドマウント型表示装置は、仮想現実（ＶｉｒｔｕａｌＲｅａｌｉｔｙ，ＶＲ）または拡張現実（ＡｕｇｍｅｎｔｅｄＲｅａｌｉｔｙ，ＡＲ）を実現することができる。
【０００３】
ヘッドマウント型表示装置は、小型の表示装置が表示する映像を複数のレンズを用いて拡大して表示する。したがって、ヘッドマウント型表示装置に適用される表示装置は、高解像度の映像、例えば３０００ＰＰＩ（ＰｉｘｅｌｓＰｅｒＩｎｃｈ）以上の解像度を有する映像を提供する必要がある。これのため、ヘッドマウント型表示装置に適用される表示装置として、高解像度の小型有機発光表示装置であるＯＬＥＤｏＳ（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅｏｎＳｉｌｉｃｏｎ）が利用されている。ＯＬＥＤｏＳは、ＣＭＯＳ（ＣｏｍｐｌｅｍｅｎｔａｒｙＭｅｔａｌＯｘｉｄｅＳｅｍｉｃｏｎｄｕｃｔｏｒ）を含む半導体ウェハ基板上に有機発光ダイオード（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ，ＯＬＥＤ）を配置して映像を表示する装置である。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、光学モジュールの厚さを最小化した表示装置を提供することにある。
【０００５】
本発明が解決しようとする他の課題は、出光率が向上した表示装置を提供することにある。
【０００６】
本発明の課題は以上で言及した課題に制限されず、言及されていないまた他の技術的課題は、以下の記載から当業者に明確に理解されるものである。
【課題を解決するための手段】
【０００７】
前記課題を解決するための一実施形態による表示装置は、表示モジュール、および前記表示モジュール上に配置されるウィンドウモジュールを含む表示パネル、および前記表示パネル上に配置され、第１光学モジュールおよび第２光学モジュールを含む光学モジュールを含み、前記ウィンドウモジュールは、前記表示モジュール上に配置される第１偏光フィルム、前記第１偏光フィルム上に配置される第１位相遅延フィルム、前記第１位相遅延フィルム上に配置されるウィンドウ、および前記ウィンドウ上に配置される半透過反射膜を含み、前記第１光学モジュールは前記半透過反射膜上に配置される第１レンズを含み、前記第２光学モジュールは、前記第１レンズ上に配置される第２位相遅延フィルム、前記第２位相遅延フィルム上に配置される第２偏光フィルム、および前記第２偏光フィルム上に配置される第２レンズを含む。
【０００８】
前記半透過反射膜は、曲面を含み得る。
【０００９】
前記ウィンドウは、前記半透過反射膜に隣接する第１面を含み、前記ウィンドウの前記第１面は曲面であり得る。
【００１０】
前記第１面の曲率半径は、１００ｍｍ以上であり得る。
（【００１１】以降は省略されています）
