公開番号2025171920
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024190002
出願日2024-10-29
発明の名称自動車ドア開放予告警告装置
出願人宏裕汽車股ふん有限公司
代理人TRY国際弁理士法人
主分類B60Q 1/50 20060101AFI20251113BHJP(車両一般)
要約【課題】自動車のドアが開かれる前に、自動車の周囲にいる人及び車両に対して事前に警告を行う、自動車ドア開放予告警告装置を提供する。

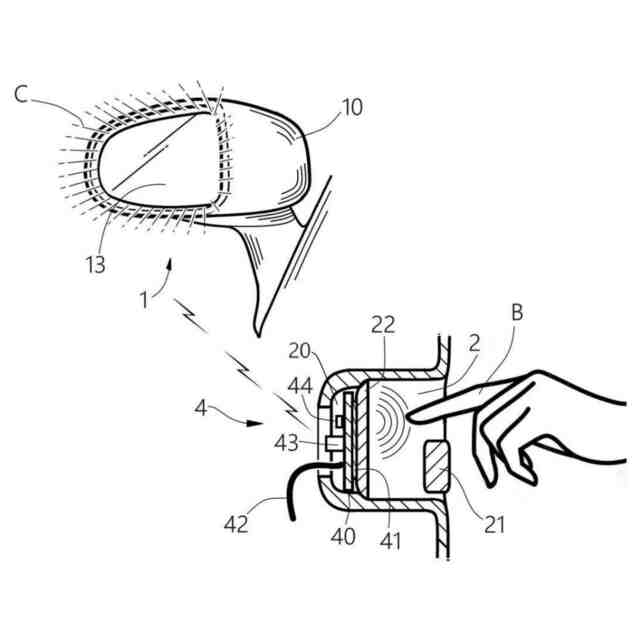

【解決手段】自動車ドア開放予告警告装置は、警告モジュール及び検出モジュール4を備える。警告モジュールは、自動車外部のドアミラー1上に設け、ドアミラー上に設けた発光部材と、発光部材と電気的に接続した信号受信素子とを有する。検出モジュールは、ドアオープン部材21が取り付けられたドアパネル凹槽2内に設け、制御回路基板40と、制御回路基板と電気的に接続した感知素子41及び信号発射素子43とを有する。使用者の指が感知範囲内に進入したことを感知素子が感知すると、信号発射素子が起動信号を信号受信素子に送信し、信号受信素子が起動信号を受信すると、発光部材が直ちに警告閃光を発する。発光部材は、ドアミラーのミラーボディ10内に設けた環状ライトである。
【選択図】図3
特許請求の範囲【請求項１】
警告モジュール及び検出モジュールを備えた、自動車ドア開放予告警告装置であって、
前記警告モジュールは、自動車外部のドアミラー上に設け、前記ドアミラー上に設けた発光部材と、前記発光部材と電気的に接続した信号受信素子とを有し、
前記検出モジュールは、ドアオープン部材が取り付けられたドアパネル凹槽内に設け、制御回路基板と、前記制御回路基板と電気的に接続した感知素子及び信号発射素子とを有し、
使用者の指が感知範囲内に進入したことを前記感知素子が感知すると、前記信号発射素子が起動信号を前記信号受信素子に送信し、前記信号受信素子が起動信号を受信すると、前記発光部材が直ちに警告閃光を発することを特徴とする、自動車ドア開放予告警告装置。
続きを表示（約 780 文字）【請求項２】

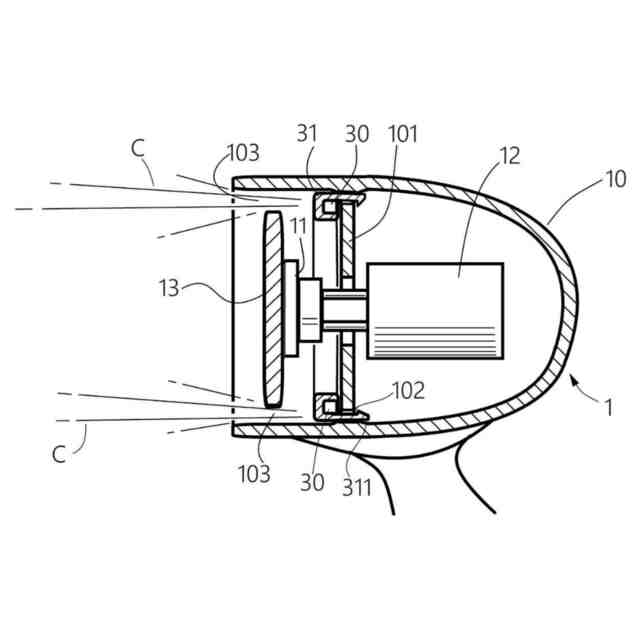

前記発光部材は、前記ドアミラーのミラーボディ内に設けた環状ライトであることを特徴とする請求項１に記載の自動車ドア開放予告警告装置。
【請求項３】

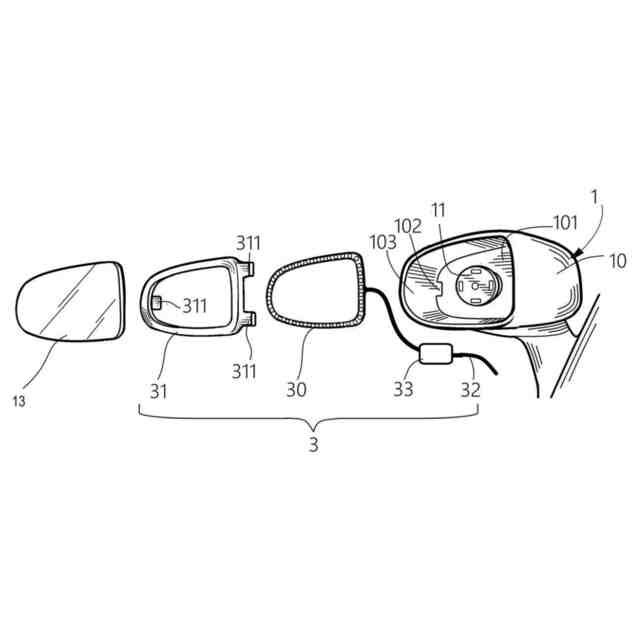

前記警告モジュールは、前記発光部材を搭載するとともに、前記ミラーボディ内に固定する発光部材固定ベースを含むことを特徴とする請求項２に記載の自動車ドア開放予告警告装置。
【請求項４】
前記発光部材固定ベースは、前記ミラーボディ内に係合する複数の係合部材を有することを特徴とする請求項３に記載の自動車ドア開放予告警告装置。
【請求項５】

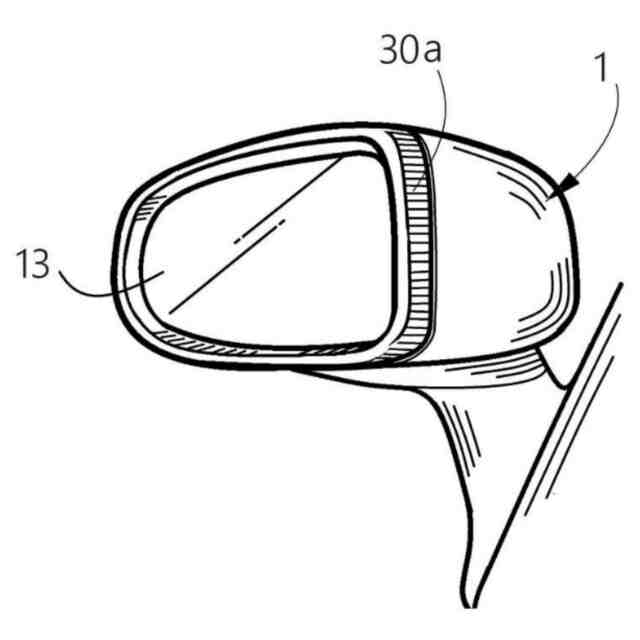

前記発光部材は、前記ドアミラーのミラーボディの外部に設けた環状ライトであることを特徴とする請求項１に記載の自動車ドア開放予告警告装置。
【請求項６】
前記発光部材は、前記ミラーボディの開口縁部に設けることを特徴とする請求項５に記載の自動車ドア開放予告警告装置。
【請求項７】

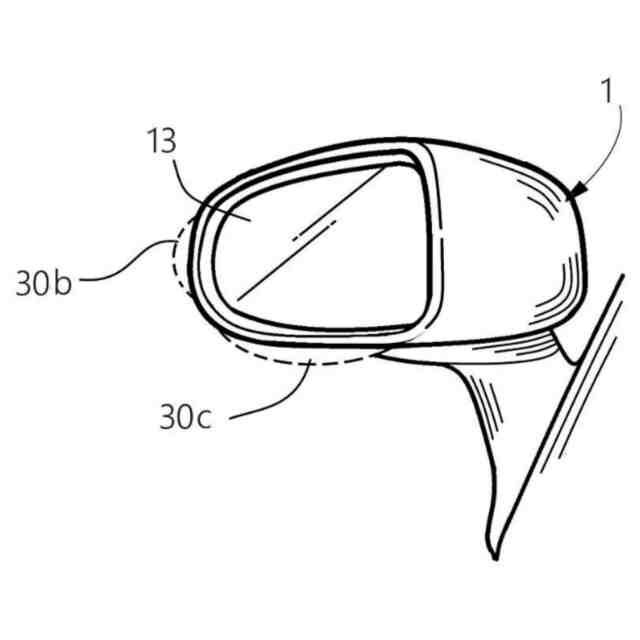

前記発光部材は、前記ドアミラーのミラーボディの外部に設けた１つ又は複数の警告灯であることを特徴とする請求項１に記載の自動車ドア開放予告警告装置。
【請求項８】
前記信号発射素子は、有線方式又は無線方式により起動信号を前記信号受信素子に送信することを特徴とする請求項１に記載の自動車ドア開放予告警告装置。
【請求項９】
前記ドアオープン部材は、ドアハンドル又はドア開放ボタンであることを特徴とする請求項１に記載の自動車ドア開放予告警告装置。
【請求項１０】
前記ドアパネル凹槽内には、前記検出モジュールを設置する収容空間を画成する槽底分離プレートを設けることを特徴とする請求項１に記載の自動車ドア開放予告警告装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

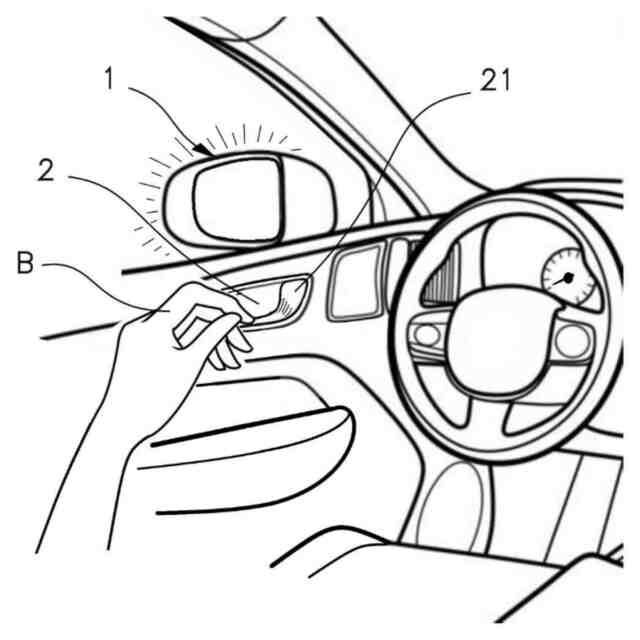

本発明は、自動車ドア開放予告警告装置の技術分野に関し、特に、車内に座っている運転手又は乗客が手を伸ばしてドアを開こうとするときに、ドアミラーから閃光を発して警告する自動車ドア開放予告警告装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、混んでいる道などで自動車から降りるためにドアを開く際、衝突事故が発生し易かった。例えば、歩行者又は自転車、オートバイ、自動車などの運転手は、道端に駐停車している自動車のドアがいつ開くか予測することは困難であり、自動車のドアが突然開くと、後方から来た人又は車両は反応できずに衝突し、怪我をするなど被害を受けることがあり、後方から来た人又は車両の速度が速いほど、人又は車両に与える損害は大きくなっていた。
【０００３】
従来の自動車は、ドアが開く際、車外の人又は車両に警告信号を全く発しなかったため、歩行者又は走行車両は、道端に駐停車しているどの自動車のドアが突然開くか否かを予測することは困難であり、衝突の危険性があった。そのため、本発明者はこの問題に鑑み、自動車のドアを外側に開く際、車外の人又は車両に対して予め警告し、減速するか回避するように促す技術を発明した。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、自動車のドアが開かれる前に、自動車の周囲にいる人及び車両に対して事前に警告を行う、自動車ドア開放予告警告装置を提供することにある。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本発明の第１の形態によれば、警告モジュール及び検出モジュールを備えた、自動車ドア開放予告警告装置であって、前記警告モジュールは、自動車外部のドアミラー上に設け、前記ドアミラー上に設けた発光部材と、前記発光部材と電気的に接続した信号受信素子とを有し、前記検出モジュールは、ドアオープン部材が取り付けられたドアパネル凹槽内に設け、制御回路基板と、前記制御回路基板と電気的に接続した感知素子及び信号発射素子とを有し、使用者の指が感知範囲内に進入したことを前記感知素子が感知すると、前記信号発射素子が起動信号を前記信号受信素子に送信し、前記信号受信素子が起動信号を受信すると、前記発光部材が直ちに警告閃光を発することを特徴とする、自動車ドア開放予告警告装置が提供される。
【０００６】
前記発光部材は、前記ドアミラーのミラーボディ内に設けた環状ライトであることが好ましい。
【０００７】
前記警告モジュールは、前記発光部材を搭載するとともに、前記ミラーボディ内に固定する発光部材固定ベースを含むことが好ましい。
【０００８】
前記発光部材固定ベースは、前記ミラーボディ内に係合する複数の係合部材を有することが好ましい。
【０００９】
前記発光部材は、前記ドアミラーのミラーボディの外部に設けた環状ライトであることが好ましい。
【００１０】
前記発光部材は、前記ミラーボディの開口縁部に設けることが好ましい。
（【００１１】以降は省略されています）
