公開番号2025171366
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076621
出願日2024-05-09
発明の名称放射性物質取扱設備施工方法および放射性物質取扱設備
出願人三菱重工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類G21F 3/00 20060101AFI20251113BHJP(核物理;核工学)
要約【課題】耐震強度を向上しつつ隙間に対して放射線の遮へい性能を確保すること。
【解決手段】放射性物質取扱設備施工方法は、コンクリート壁21で囲われたコンクリートセル20と、金属壁31で囲われた鉄遮へい体30と、有し、金属壁31の開口端32aをコンクリート壁21に突き合わせてコンクリートセル20と鉄遮へい体30とを連結してなる放射性物質取扱設備の施工方法であって、鉄遮へい体30を設置する前に金属壁31の開口端32aの全周とコンクリート壁21との間の隙間Sとなる位置にシール材50を配置する工程と、コンクリート壁21の一部を含む金属壁31の開口端32aの外部全周を囲むように型枠80を配置する工程と、型枠80の内部にグラウト材60を充てんする工程と、グラウト材60の乾燥後に型枠80を撤去しコンクリート壁21および金属壁31に対して相互間を介在するブラケット(70)を固定する工程と、を含む。
【選択図】図7
特許請求の範囲【請求項１】
コンクリート壁で囲われたコンクリートセルと、金属壁で囲われた鉄遮へい体と、有し、前記金属壁の開口端を前記コンクリート壁に突き合わせて前記コンクリートセルと前記鉄遮へい体とを連結してなる放射性物質取扱設備の施工方法であって、
前記鉄遮へい体を設置する前に前記金属壁の前記開口端の全周と前記コンクリート壁との間の隙間となる位置にシール材を配置する工程と、
前記コンクリート壁の一部を含む前記金属壁の前記開口端の外部全周を囲むように型枠を配置する工程と、
前記型枠の内部にグラウト材を充てんする工程と、
前記グラウト材の乾燥後に前記型枠を撤去し前記コンクリート壁および前記金属壁に対して相互間を介在するブラケットを固定する工程と、
を含む、放射性物質取扱設備施工方法。
続きを表示（約 490 文字）【請求項２】
前記金属壁の前記開口端の全周が突き合わされる前記コンクリート壁の壁面に、前記グラウト材が充てんされる窪みを形成する、
請求項１に記載の放射性物質取扱設備施工方法。
【請求項３】
コンクリート壁で囲われたコンクリートセルと、金属壁で囲われた鉄遮へい体と、有し、前記金属壁の開口端を前記コンクリート壁に突き合わせて前記コンクリートセルと前記鉄遮へい体とを連結してなる放射性物質取扱設備であって、
前記金属壁の前記開口端の全周と前記コンクリート壁との間の隙間に配置されるシール材と、
前記隙間の内部および前記コンクリート壁の一部を含む前記金属壁の前記開口端の外部全周に沿って固着されるグラウト材と、
前記コンクリート壁および前記金属壁に固定されて相互間に介在するブラケットと、
を含む、放射性物質取扱設備。
【請求項４】
前記金属壁の前記開口端の全周が突き合わされる前記コンクリート壁の壁面に形成され前記グラウト材が充てんされる窪みをさらに含む、
請求項３に記載の放射性物質取扱設備。

発明の詳細な説明【技術分野】
【０００１】
本開示は、放射性物質取扱設備施工方法および放射性物質取扱設備に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば、特許文献１には、建築物の大きな層間変位の発生時にも中程度の遮蔽性能を得るための放射線遮へい仕切壁が示されている。この放射線遮へい仕切壁は、平行な上下端で支持される仕切壁において、上下端の一方を仕切壁の厚さ方向への傾斜を許しつつ固定し、上下端の他方を仕切壁の厚さ方向への傾斜を許しつつ仕切壁の面方向へ摺動自在に係止してなる。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－１３１６５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に示される仕切壁は、上下端の他方を仕切壁の厚さ方向への傾斜を許しつつ仕切壁の面方向へ摺動自在に係止するため、上下端の他方との間に隙間が生じる。従って、この隙間から漏洩し得る放射線を遮へいする必要がある。
【０００５】
ここで、例えば、隙間から漏洩し得る放射線を遮へいするには、図８に示すように、隙間Ｓが抜ける方向を遮るように金属製の補助遮へい体１６０を設けることが考えられる。しかし、補助遮へい体１６０は、隙間Ｓの寸法に対して放射線を十分に遮るための大きさが必要である。また、仕切壁を耐震補強するため、補助遮へい体１６０を設ける部分（コンクリート壁２１）と、仕切壁（金属壁３１）とを連結するブラケット１７０を設ける場合がある。ブラケット１７０を設ける場合、上記のごとく補助遮へい体１６０の大きさにより、ブラケット１７０が補助遮へい体１６０を避けるために形状が複雑であると共に大型化してしまい、ブラケット１７０の強度、即ち耐震強度を向上することが難しくなる。
【０００６】
本開示は、上述した課題を解決するものであり、耐震強度を向上しつつ隙間に対して放射線の遮へい性能を確保することのできる放射性物質取扱設備施工方法および放射性物質取扱設備を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上述の目的を達成するために、本開示の一態様に係る放射性物質取扱設備施工方法は、コンクリート壁で囲われたコンクリートセルと、金属壁で囲われた鉄遮へい体と、有し、前記金属壁の開口端を前記コンクリート壁に突き合わせて前記コンクリートセルと前記鉄遮へい体とを連結してなる放射性物質取扱設備の施工方法であって、前記鉄遮へい体を設置する前に前記金属壁の前記開口端の全周と前記コンクリート壁との間の隙間となる位置にシール材を配置する工程と、前記コンクリート壁の一部を含む前記金属壁の前記開口端の外部全周を囲むように型枠を配置する工程と、前記型枠の内部にグラウト材を充てんする工程と、前記グラウト材の乾燥後に前記型枠を撤去し前記コンクリート壁および前記金属壁に対して相互間を介在するブラケットを固定する工程と、を含む。
【０００８】
上述の目的を達成するために、本開示の一態様に係る放射性物質取扱設備は、コンクリート壁で囲われたコンクリートセルと、金属壁で囲われた鉄遮へい体と、有し、前記金属壁の開口端を前記コンクリート壁に突き合わせて前記コンクリートセルと前記鉄遮へい体とを連結してなる放射性物質取扱設備であって、前記金属壁の前記開口端の全周と前記コンクリート壁との間の隙間に配置されるシール材と、前記隙間の内部および前記コンクリート壁の一部を含む前記金属壁の前記開口端の外部全周に沿って固着されるグラウト材と、前記コンクリート壁および前記金属壁に固定されて相互間に介在するブラケットと、を含む。
【発明の効果】
【０００９】
本開示は、耐震強度を向上しつつ隙間に対して放射線の遮へい性能を確保することができる。
【図面の簡単な説明】
【００１０】
図１は、実施形態の放射性物質取扱設備の概略構成図である。
図２は、実施形態の放射性物質取扱設備の要部の構成図である。
図３は、実施形態の放射性物質取扱設備施工方法のフローチャートである。

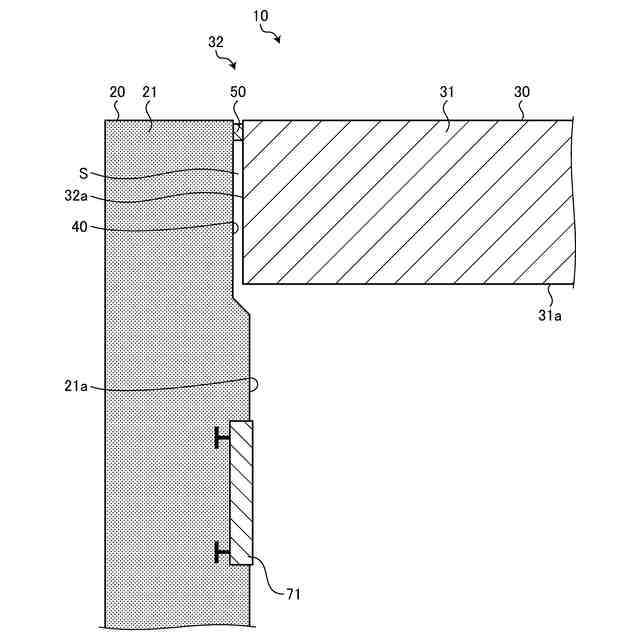

図４は、実施形態の放射性物質取扱設備施工方法の工程図である。
図５は、実施形態の放射性物質取扱設備施工方法の工程図である。
図６は、実施形態の放射性物質取扱設備施工方法の工程図である。

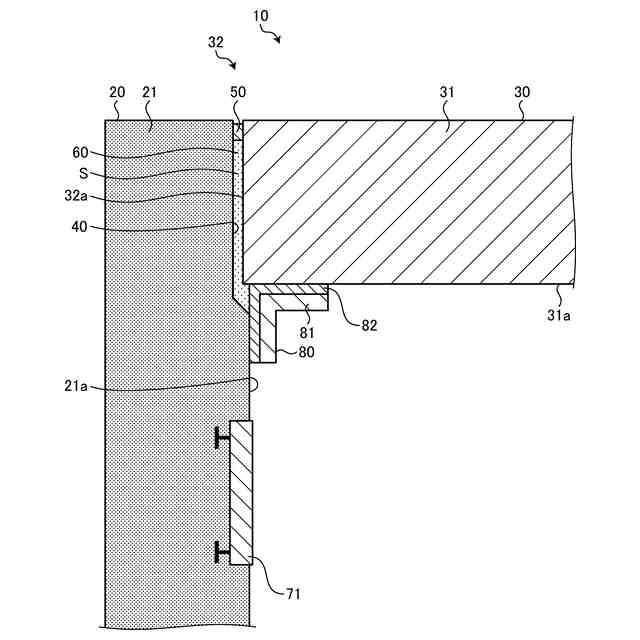

図７は、実施形態の放射性物質取扱設備施工方法の工程図である。
図８は、従来の一例の放射性物質取扱設備の構成図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
