発明の名称ステアリング装置
出願人豊田合成株式会社
代理人個人
主分類B60K 26/02 20060101AFI20251113BHJP(車両一般)
要約【課題】アクセル操作を押す方向と、戻す方向の二方向を可能としてアクセル操作に緩急をつけやすくし、操作の煩わしさを低減するステアリング装置を提供する。
【課題を解決するための手段】

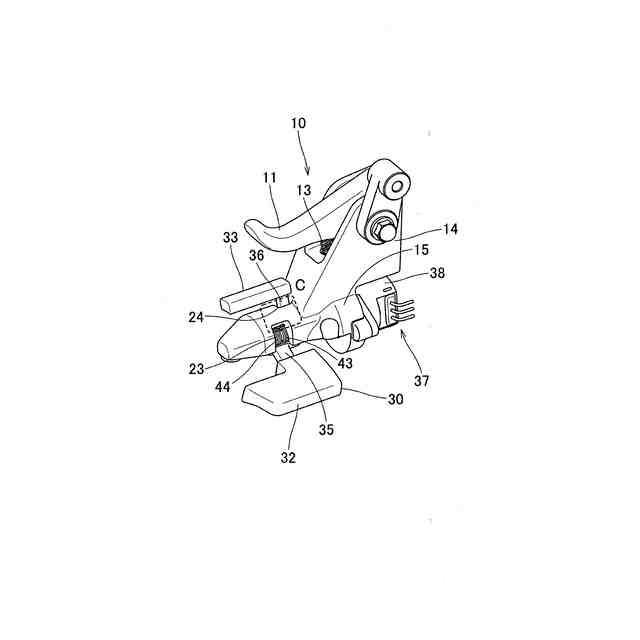

アクセル操作部30は、第1操作部32と、第2操作部33と、支持部34と、支持部34を回動可能に取り付ける支持部取付部17と、を備え、第1操作部32と支持部34は、第1連結部35で連結され、第2操作部33と支持部34は、第2連結部36で連結され、第1連結部35と第2連結部36は、支持部34において、前後に位置して形成され、支持部取付部17には、第1連結部35の回動領域に第1連結部開口部23が形成され、第2連結部36の回動領域に第2連結部開口部24が形成されている。
【選択図】図3
特許請求の範囲【請求項１】
回転操舵中心に配置されるハブ部と、該ハブ部の周囲に配置されて回転操舵時に把持する把持部と、アクセル操作部と、を備えるステアリング装置であって、
前記アクセル操作部は、第１操作部と、第２操作部と、前記第１操作部と前記第２操作部の間に位置する略円柱形状の支持部と、前記支持部を回動可能に取り付ける支持部取付部と、を備え、
前記第１操作部と前記支持部は、第１連結部で連結され、
前記第２操作部と前記支持部は、第２連結部で連結され、
前記第１連結部と前記第２連結部は、前記支持部において、前後に位置して形成され、
前記支持部取付部には、前記第１連結部の回動領域に第１連結部開口部が形成され、前記第２連結部の回動領域に第２連結部開口部が形成されていることを特徴とするステアリング装置。
続きを表示（約 150 文字）【請求項２】
前記第１操作部は板形状であり、前記第２操作部は棒形状である請求項１に記載のステアリング装置。
【請求項３】
前記支持部には、貫通孔が形成され、
該貫通孔には、前記支持部の回転量を検出するセンサーが取付けられる請求項１又は請求項２に記載のステアリング装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転操舵中心に配置されるハブ部（「ボス部」ともいう）と、ハブ部の周囲に配置されて回転操舵時に把持する把持部と、アクセル操作部と、を備えるステアリング装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、ステアリング装置としては、ステアリングシャフトに取り付けられたハブ部と、ハブ部の外方にハブ部と一体に形成されたリム部とを備えた車両用ステアリング操作装置において、リム部の車両前方側の面に、車両前後方向に揺動又は摺動するアクセル操作部材を配設し、このアクセル操作部材を運転手の手前側に引くことによって、アクセル操作を行うように構成している（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－１０６６９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１のステアリング装置では、アクセル操作は、アクセル操作部材を運転手の手前側に引く一方向のみであるため、アクセル操作に緩急をつけにくく、操作に煩わしさを感じる場合があった。
【０００５】
本発明は、上述の課題を解決するものであり、アクセル操作を押す方向と、戻す方向の二方向を可能としてアクセル操作に緩急をつけやすくし、操作の煩わしさを低減するステアリング装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の局面に係るステアリング装置は、回転操舵中心に配置されるハブ部と、ハブ部の周囲に配置されて回転操舵時に把持する把持部と、アクセル操作部と、を備え、アクセル操作部は、第１操作部と、第２操作部と、第１操作部と第２操作部の間に位置する略円柱形状の支持部と、支持部を回動可能に取り付ける支持部取付部と、を備え、第１操作部と支持部は、第１連結部で連結され、第２操作部と支持部は、第２連結部で連結され、第１連結部と第２連結部は、支持部において、前後に位置して形成され、支持部取付部には、第１連結部の回動領域に第１連結部開口部が形成され、第２連結部の回動領域に第２連結部開口部が形成されている。
【０００７】
本発明の第１の局面に係るステアリング装置では、アクセル操作部は、第１操作部と、第２操作部と、第１操作部と第２操作部の間に位置する略円柱形状の支持部と、を備え、第１操作部と支持部は、第１連結部で連結され、第２操作部と支持部は、第２連結部で連結され、支持部は、回動可能であるので、第１操作部と第２操作部を指で操作することによって、押す方向と、戻す方向の二方向に支持部を回動させ、アクセル操作を行うことができる。その結果、アクセル操作に緩急をつけやすくなり、操作の煩わしさを低減することができる。
【０００８】
又、第１連結部と第２連結部は、支持部において、前後に位置して形成され、支持部取付部には、第１連結部の回動領域に第１連結部開口部が形成され、第２連結部の回動領域に第２連結部開口部が形成されているので、支持部取付部において、第１連結部と第２連結部がほぼ直線状に形成されている場合に比較して、第１連結部開口部と第２連結部開口部の間の領域の面積を大きく確保することができる。その結果、支持部取付部において、第１連結部と第２連結部の回動領域近傍の強度を高くすることができる。
【０００９】
本発明の第２の局面に係るステアリング装置は、第１の局面において、第１操作部は板形状であり、第２操作部は棒形状であるステアリング装置である。
【００１０】
本発明の第２の局面に係るステアリング装置では、第１操作部は板形状であるので、親指で押す操作がし易く、又、第２操作部は棒形状であるので、人差し指、中指又は薬指の腹部又は関節部分で押し戻す、つまり、支持部を親指で押して回動させる方向と人差し指等で押し戻して反対方向に回動させる操作がし易い。その結果、押す方向と、戻す方向の二方向の操作によりアクセル操作に緩急をつけやすくなり、操作の煩わしさを低減することができる。
（【００１１】以降は省略されています）
