公開番号2025170581
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075282
出願日2024-05-07
発明の名称キャビテーション表面処理用ノズル、及びキャビテーション表面処理装置
出願人株式会社スギノマシン
代理人弁理士法人グローバル・アイピー東京
主分類B23P 17/00 20060101AFI20251112BHJP(工作機械;他に分類されない金属加工)
要約【課題】対象物表面に強い圧縮応力を付与でき、対象物表面の研削を促進できるキャビテーション表面処理用ノズルを提供する。
【解決手段】キャビテーション表面処理用ノズル10は、ノズルチップ13であって、液体が噴出し、噴射軸線1に垂直な第1平面13aと、噴射軸線1に垂直で、第1平面13aの反対面である第2平面13bと、ノズル孔21であって、第1平面13aに配置され、噴射軸線1に垂直な第1方向に延びる半円柱状の吐出溝23と、噴射軸線1に沿って延びて、吐出溝23に接続され、長径が第1方向に延びる楕円状の断面を有する直楕円柱状である噴出孔25と、噴射軸線1を中心軸とする直円錐面27aを有し、噴出孔25に接続される導入部27と、を有するノズル孔21と、を有するノズルチップ13を有する。
【選択図】図4
特許請求の範囲【請求項１】
ノズルチップであって、
液体が噴出し、噴射軸線に垂直な第１平面と、
前記噴射軸線に垂直で、前記第１平面の反対面である第２平面と、
ノズル孔であって、
前記第１平面に配置され、前記噴射軸線に垂直な第１方向に延びる半円柱状の吐出溝と、
前記噴射軸線に沿って延びて、前記吐出溝に接続される噴出孔であって、長径が前記第１方向に延びる楕円状の断面を有する直楕円柱状である噴出孔と、
前記噴射軸線を中心軸とする直円錐面を有し、前記噴出孔に接続される導入部と、
を有するノズル孔と、
を有するノズルチップを有するキャビテーション表面処理用ノズル。
続きを表示（約 1,000 文字）【請求項２】
前記ノズルチップは、前記第１平面と前記第２平面とを両端面とする柱状である、
請求項１に記載のキャビテーション表面処理用ノズル。
【請求項３】
直円筒状の支持台であって、
前記第２平面と実質的に同一平面である第１底面と、
前記第１底面に配置され、前記ノズルチップが配置され、前記ノズルチップと当接するノズルチップ室と、
前記第１底面の反対面である第２底面と、
前記第２底面から、前記噴出軸線に沿って延びて、前記ノズルチップ室に接続される噴流通過穴と、
を有する支持台を更に有する、
請求項１又は２に記載のキャビテーション表面処理用ノズル（１０）。
【請求項４】
前記ノズルチップは、モース硬度が９以上である、
請求項１～３のいずれかに記載のキャビテーション表面処理用ノズル。
【請求項５】
前記支持台は、耐食合金又は高張力鋼である、
請求項１～４のいずれかに記載のキャビテーション表面処理用ノズル。
【請求項６】
前記支持台は、前記ノズルチップとは別体である、
請求項１～５の何れかに記載のキャビテーション表面処理用ノズル。
【請求項７】
前記支持台は、前記ノズルチップと一体である、
請求項１～５の何れかに記載のキャビテーション表面処理用ノズル。
【請求項８】
処理液を貯留する処理槽と、
前記処理槽内に配置され、ワークが設置されるテーブルと、
請求項１～４のいずれかに記載の前記キャビテーション表面処理用ノズルと、
前記キャビテーション表面処理用ノズルを装着可能なノズルパイプであって、前記テーブルに対して前後方向、上下方向及び左右方向に移動可能なノズルパイプと、
を有する、キャビテーション表面処理装置。
【請求項９】
前記ノズルパイプは、前記キャビテーション表面処理用ノズルが当接して、前記キャビテーション表面処理用ノズルが挿入されるノズル室を有し、
前記ノズルパイプの先端部に配置され、前記キャビテーション表面処理用ノズルを前記ノズルパイプに締結するノズルキャップを更に有する、
請求項８に記載のキャビテーション表面処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、キャビテーション表面処理用ノズル、及びキャビテーション表面処理装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
プレートと、中空ボディと、中空ボディに組付けられ、プレートを中空ボディに保持するキャップと、を有するノズルが知られている（ＵＳ２０２４／０００１５４９Ａ１。以下、特許文献１）。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
特許文献１によれば、高い圧縮応力が付与されない場合や、表面研削量が小さい場合があった。
本発明は、対象物表面に強い圧縮応力を付与でき、対象物表面の研削を促進できるキャビテーション表面処理用ノズル、及びキャビテーション表面処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００４】
本発明の第１の観点は、
ノズルチップであって、
液体が噴出し、噴射軸線に垂直な第１平面と、
前記噴射軸線に垂直で、前記第１平面の反対面である第２平面と、
ノズル孔であって、
前記第１平面に配置され、前記噴射軸線に垂直な第１方向に延びる半円柱状の吐出溝と、
前記噴射軸線に沿って延びて、前記吐出溝に接続される噴出孔であって、長径が前記第１方向に延びる楕円状の断面を有する直楕円柱状である噴出孔と、
前記噴射軸線を中心軸とする直円錐面を有し、前記噴出孔に接続される導入部と、
を有するノズル孔と、
を有するノズルチップを有するキャビテーション表面処理用ノズルである。
【０００５】
本発明の第２の観点は、
処理液を貯留する処理槽と、
前記処理槽内に配置され、ワークが設置されるテーブルと、
前記キャビテーション表面処理用ノズルと、
前記キャビテーション表面処理用ノズルを装着可能なノズルパイプであって、前記テーブルに対して前後方向、上下方向及び左右方向に移動可能なノズルパイプと、
を有する、キャビテーション表面処理である。
【０００６】
ノズルチップは、例えば、宝石、人工宝石、人工宝石を主成分とする焼結体である。ノズルチップは、焼結ダイヤモンドなどの工業用グレードの多結晶材料または単結晶材料、またはモース硬度が８以上の天然材料または合成材料または結晶材料の付加製造混合物である。ノズルチップは、例えば、コランダム、ダイヤモンド、人工ダイヤモンド焼結体である。
２つの平面が実質的に同一とは、一つの平面から０．５ｍｍ以内の範囲の間に、他の平面が含まれていることをいう。
ノズルチップと支持台は、一体に形成されても良い。例えば、ノズルチップと支持台の材質は、同一であっても良い。
耐食合金は、例えば、ステンレス鋼、ニッケル鋼、ニッケルアルミナイドである。
噴射角は、５度～１５度が望ましい。より望ましくは、噴射角は、７度～１０度である。
【０００７】
貯留槽に貯留される処理液は、例えば、防錆剤と水からなる。
貯留槽に貯留される処理液には、研磨材を懸濁されても良い。
【発明の効果】
【０００８】
本発明によれば、対象物表面に強い圧縮応力を付与でき、対象物表面の研削を促進できる。
【図面の簡単な説明】
【０００９】

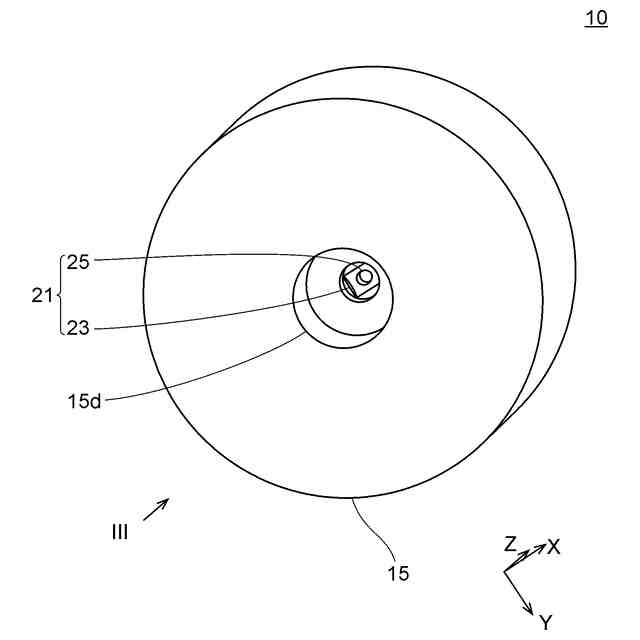

本実施形態のキャビテーション表面処理用ノズルの斜視図

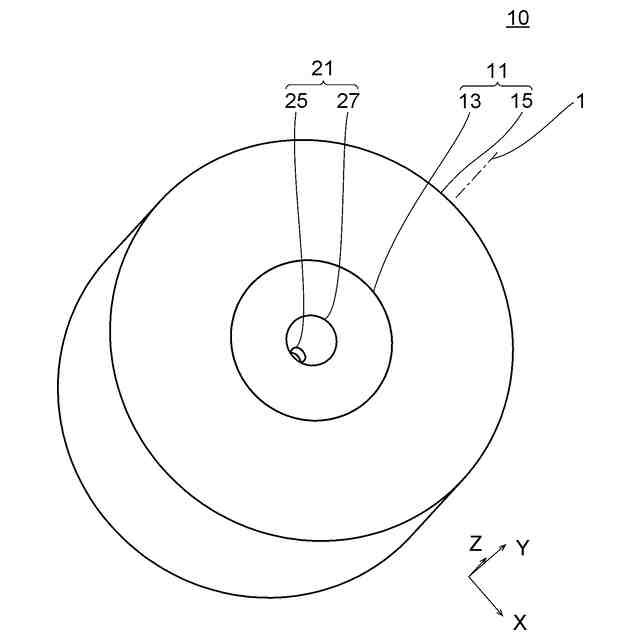

本実施形態のキャビテーション表面処理用ノズルの斜視図

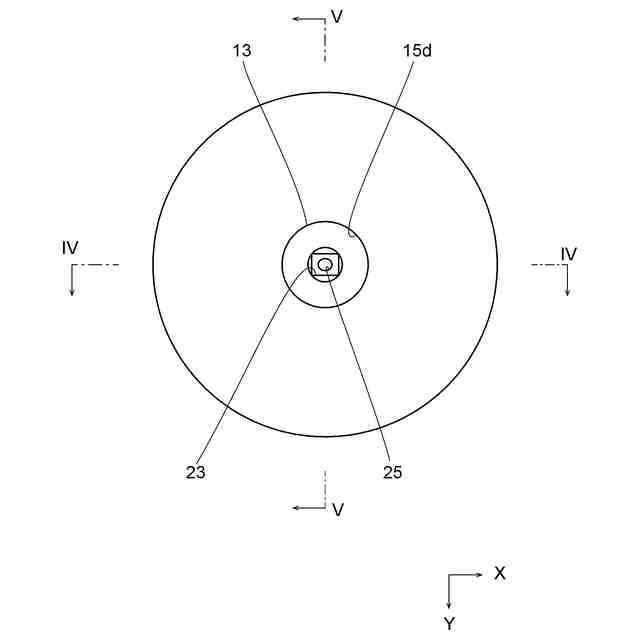

図１のＩＩＩ矢視図

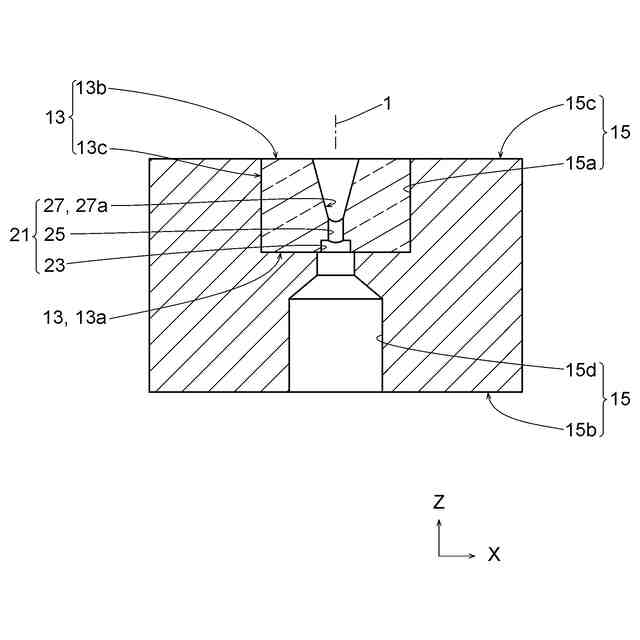

図３のＩＶ－ＩＶ線断面図
図３のＶ－Ｖ線断面図
本実施形態のキャビテーション表面処理装置

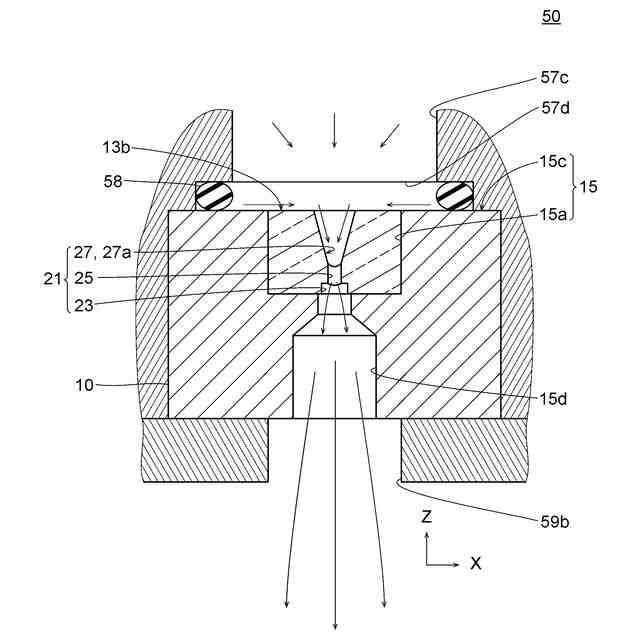

本実施形態のキャビテーション処理装置の拡大図
【発明を実施するための形態】
【００１０】
図１～５に示すように、本実施形態のノズル（キャビテーション表面処理用ノズル）１０は、ノズルボディ１１を有する。ノズルボディ１１は、ノズルチップ１３と、支持台１５と、を有する。ノズル１０は、噴射軸線１を有する。便宜上、第１方向をＸ、噴射軸線１の延びる方向をＺ、ＸＹに垂直な方向をＹとする。
