公開番号2025169814
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074969
出願日2024-05-02
発明の名称画像読取装置、及び画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類H04N 1/00 20060101AFI20251107BHJP(電気通信技術)
要約【課題】押圧部の押圧により搬送領域の厚みが狭くなることを防止すること。
【解決手段】画像読取装置は、ホルダ部材(115)とそのホルダ部材に取付けられるカバー部材(116)とを有する読取ユニット(110)と、透明部材(111)に対向配置されて原稿の搬送領域(AS)を形成するガイド部(123)と、主走査方向(Y)において搬送領域の外側に配置される第1突き当て部及び第2突き当て部(125A,125B)と、読取ユニットを第1突き当て部及び前記第2突き当て部を介してガイド部に押圧する押圧部(118A,118B)と、を備え、ホルダ部材は、カバー部材に当接する第1当接部(115a,115b)及び第2当接部(115c,115d)を有し、第1当接部及び第2当接部のそれぞれは、主走査方向において、第1突き当て部及び第2突き当て部の外側となる位置に配置される。
【選択図】図5
特許請求の範囲【請求項１】
透明部材と、前記透明部材を介して画像を読取る読取部と、前記読取部を収納すると共に前記透明部材を一面に支持するホルダ部材と、前記一面とは反対側において前記ホルダ部材に取付けられるカバー部材と、を有する読取ユニットと、
前記透明部材に対向配置されて原稿の搬送領域を形成するガイド部と、
前記ガイド部と前記透明部材との間で、かつ前記読取部の主走査方向において前記搬送領域の外側に前記搬送領域を挟んで配置される第１突き当て部及び第２突き当て部と、
前記カバー部材を押圧することで前記読取ユニットを前記第１突き当て部及び前記第２突き当て部を介して前記ガイド部に押圧する押圧部と、を備え、
前記ホルダ部材は、前記カバー部材に当接する第１当接部及び第２当接部を有し、
前記第１当接部及び前記第２当接部のそれぞれは、前記主走査方向において、前記第１突き当て部及び前記第２突き当て部と少なくとも一部が重なる位置、又は前記第１突き当て部及び前記第２突き当て部の外側となる位置に配置された、
ことを特徴とする画像読取装置。
続きを表示（約 850 文字）【請求項２】
前記押圧部は、前記主走査方向において、前記第１当接部及び前記第２当接部よりも内側となる位置に配置された、
ことを特徴とする請求項１に記載の画像読取装置。
【請求項３】
前記押圧部は、第１押圧部であり、
前記カバー部材を押圧することで前記読取ユニットを前記第１突き当て部及び前記第２突き当て部を介して前記ガイド部に押圧する第２押圧部を備え、
前記第１押圧部及び前記第２押圧部のそれぞれは、前記主走査方向において、前記第１当接部及び前記第２当接部よりも内側となる位置に配置された、
ことを特徴とする請求項２に記載の画像読取装置。
【請求項４】
前記第１当接部及び前記第２当接部のそれぞれは、前記主走査方向において、前記第１突き当て部及び前記第２突き当て部と少なくとも一部が重なる位置に配置された、
ことを特徴とする請求項１に記載の画像読取装置。
【請求項５】
前記第１当接部及び前記第２当接部のそれぞれは、前記主走査方向において、前記第１突き当て部及び前記第２突き当て部の外側となる位置に配置された、
ことを特徴とする請求項１に記載の画像読取装置。
【請求項６】
前記ホルダ部材は、
前記一面から前記一面とは反対側に延びて前記読取部を囲うように形成された側壁部と、
前記側壁部から、前記一面とは反対側に向けて突出するように形成された前記第１当接部及び前記第２当接部と、を有する、
ことを特徴とする請求項１に記載の画像読取装置。
【請求項７】
前記搬送領域に向けて原稿を搬送する搬送部を備えた、
ことを特徴とする請求項１に記載の画像読取装置。
【請求項８】
請求項１乃至７の何れか１項に記載の画像読取装置と、
シートに画像を形成する画像形成部と、を備えた、
ことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、原稿の画像を読取る画像読取装置、及び画像形成装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
例えば複合機等の画像形成装置には、原稿の画像を読取る画像読取装置（画像読取部）が備えられたものがある（特許文献１参照）。この特許文献１の画像読取部は、ＡＤＦガラス（２３）を介して原稿の表側の画像を読取るＣＩＳ（３０）に加え、原稿の裏側の画像を読取るＣＩＳ（３１）を有する裏面ＣＩＳユニット（７１０）が備えられている。この裏面ＣＩＳユニット（７１０）は、位置決め突起（７１１ｄ）をガイド部（７０２）に当接させることでガラス（７０５）とガイド部（７０２）との間に原稿の搬送領域を確保している。そして、裏面ＣＩＳユニット（７１０）とフレーム（８）との間に設けたばね（７１５）によって、位置決め突起（７１１ｄ）をガイド部（７０２）に押付けるように構成されている。即ち、このばね（７１５）によって、原稿の搬送領域の厚み、つまり裏面ＣＩＳユニット（７１０）とガイド部（７０２）との間隔を一定位置に位置決めしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１０２３９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記のような裏面ＣＩＳユニット（７１０）は、下ケース（７１１ｂ）と上ケース（７１１ａ）とにより構成されてＣＩＳ（３１）を収納するケース部材（７１１）を備えている。そして、上記ばね（７１５）は上ケース（７１１ａ）を押圧することで裏面ＣＩＳユニット（７１０）を押圧している。しかしながら、ばね（７１５）によって押圧されることによりケース部材（７１１）の全体が撓む虞があり、ケース部材（７１１）が撓むと、ガラス（７０５）も撓んで上記搬送領域の厚みを狭くし、原稿の詰まり等を発生させる虞があった。
【０００５】
そこで本発明は、押圧部の押圧により搬送領域の厚みが狭くなることを防止することが可能な画像読取装置、及び画像形成装置を提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
本発明の一態様は、透明部材と、前記透明部材を介して画像を読取る読取部と、前記読取部を収納すると共に前記透明部材を一面に支持するホルダ部材と、前記一面とは反対側において前記ホルダ部材に取付けられるカバー部材と、を有する読取ユニットと、前記透明部材に対向配置されて原稿の搬送領域を形成するガイド部と、前記ガイド部と前記透明部材との間で、かつ前記読取部の主走査方向において前記搬送領域の外側に前記搬送領域を挟んで配置される第１突き当て部及び第２突き当て部と、前記カバー部材を押圧することで前記読取ユニットを前記第１突き当て部及び前記第２突き当て部を介して前記ガイド部に押圧する押圧部と、を備え、前記ホルダ部材は、前記カバー部材に当接する第１当接部及び第２当接部を有し、前記第１当接部及び前記第２当接部のそれぞれは、前記主走査方向において、前記第１突き当て部及び前記第２突き当て部と少なくとも一部が重なる位置、又は前記第１突き当て部及び前記第２突き当て部の外側となる位置に配置された、ことを特徴とする画像読取装置である。
【発明の効果】
【０００７】
本発明によると、押圧部の押圧により搬送領域の厚みが狭くなることを防止することができる。
【図面の簡単な説明】
【０００８】

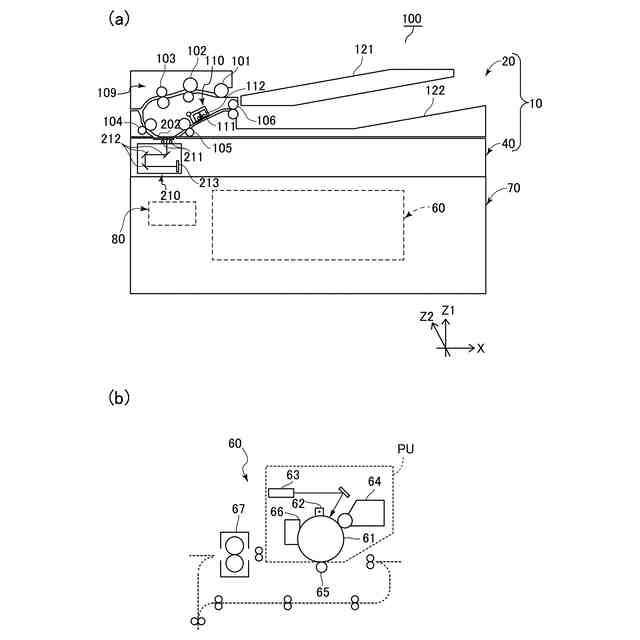

（ａ）は本実施形態に係るプリンタを示す全体概略図である。（ｂ）は画像形成エンジンを示す模式図である。

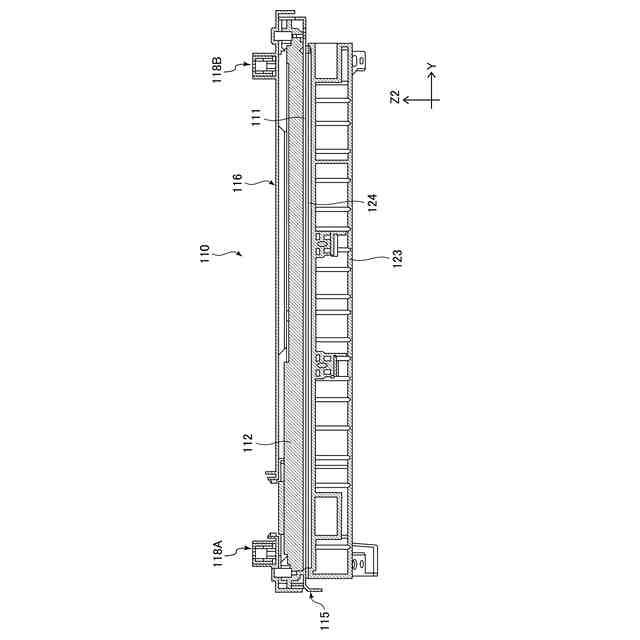

第１実施形態に係る裏面読取ユニット及び搬送ガイドを示す断面図である。

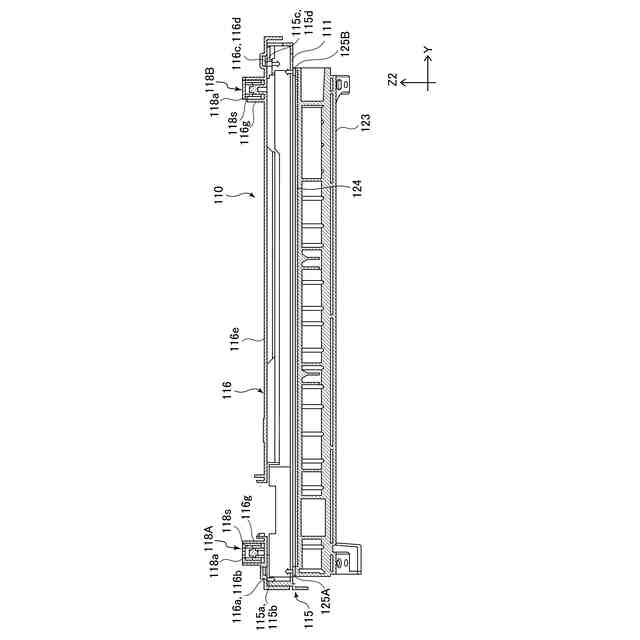

第１実施形態に係るＣＩＳを取外した状態の裏面読取ユニット及び搬送ガイドを示す断面図である。

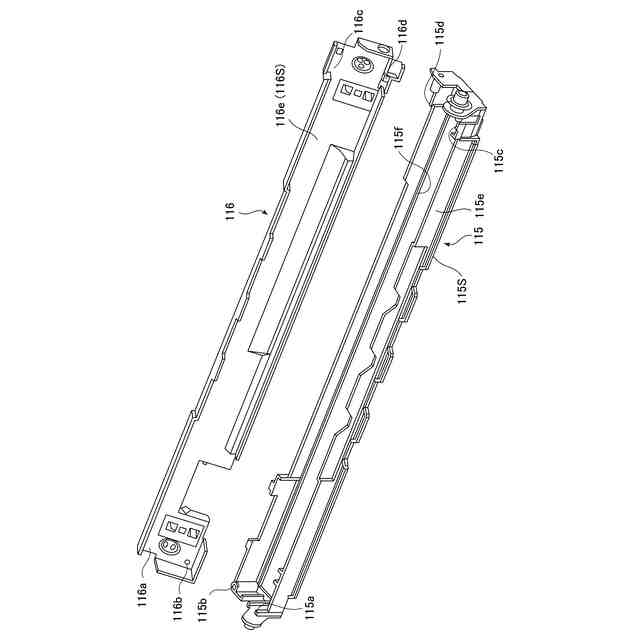

第１実施形態に係るＣＩＳホルダ及びホルダカバーを示す分解斜視図である。

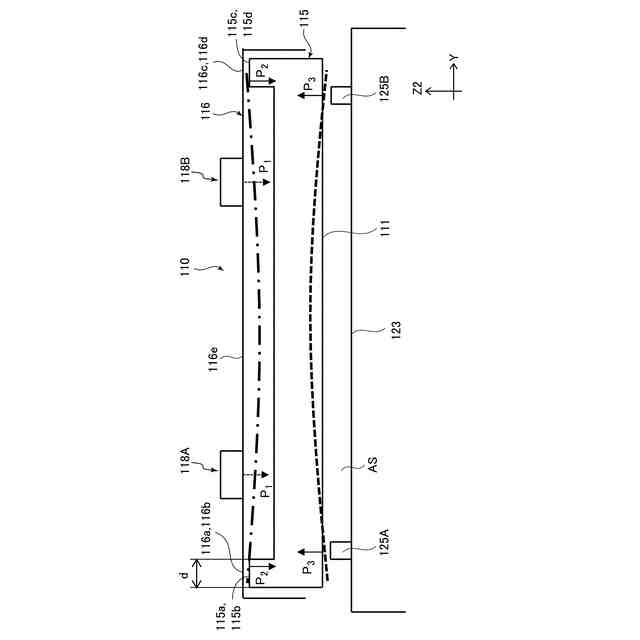

第１実施形態に係るＣＩＳユニットを押圧部により第１突き当て部及び第２突き当て部に押圧した状態を示す模式図である。
第２実施形態に係るＣＩＳユニットを押圧部により第１突き当て部及び第２突き当て部に押圧した状態を示す模式図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
［画像形成装置の概略構成］
以下、第１実施形態について図を用いて説明する。まず、第１実施形態に係る画像形成装置としてのプリンタ１００の概略構成について図１（ａ）及び図１（ｂ）を用いて説明する。図１（ａ）は本実施形態に係るプリンタを示す全体概略図である。図１（ｂ）は画像形成エンジンを示す模式図である。
【００１０】
第１実施形態に係るプリンタ１００は、電子写真方式のレーザビームプリンタである。プリンタ１００は、図１（ａ）に示すように、プリンタ本体７０と、プリンタ本体７０の上部に装着される画像読取装置１０と、を備えている。なお、以下において、シートとは、普通紙の他にも、厚紙、コート紙等の特殊紙、封筒やインデックス紙等の特殊形状からなる記録材、及びオーバーヘッドプロジェクタ用のプラスチックフィルムや布などを含むものとし、原稿もシートの一例である。
（【００１１】以降は省略されています）
