公開番号2025168836
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073634
出願日2024-04-30
発明の名称評価システム
出願人株式会社プロテリアル
代理人名古屋国際弁理士法人
主分類G06T 7/00 20170101AFI20251105BHJP(計算;計数)
要約【課題】複合材料におけるフィラーの分散状態を評価できる評価システムを提供すること。
【解決手段】評価システムは、入力部と、分量比率算出部と、予測範囲算出部と、判定部と、を備える。入力部は、ポリマー及びフィラーを含む複合材料に対し撮影を行って得られた画像、前記複合材料の配合、及び、前記撮影における撮影視野の面積Sを入力可能である。分量比率算出部は、前記画像から、前記フィラーの分量比率を算出する。予測範囲算出部は、前記配合、及び前記面積Sに基づき、前記複合材料における前記フィラーの分散を模擬したシミュレーションを行うことにより、前記フィラーの分量比率の予測範囲を算出する。判定部は、前記分量比率算出部が算出した前記フィラーの分量比率が、前記予測範囲の中にあるか否かを判定する。
【選択図】図1
特許請求の範囲【請求項１】
ポリマー及びフィラーを含む複合材料に対し撮影を行って得られた画像、前記複合材料の配合、及び、前記撮影における撮影視野の面積Ｓを入力可能な入力部と、
前記画像から、前記フィラーの分量比率を算出するように構成された分量比率算出部と、
前記配合、及び前記面積Ｓに基づき、前記複合材料における前記フィラーの分散を模擬したシミュレーションを行うことにより、前記フィラーの分量比率の予測範囲を算出するように構成された予測範囲算出部と、
前記分量比率算出部が算出した前記フィラーの分量比率が、前記予測範囲の中にあるか否かを判定するように構成された判定部と、
を備える、
評価システム。
続きを表示（約 630 文字）【請求項２】
ポリマー及びフィラーを含む複合材料に対し撮影を行って得られた画像、及び前記複合材料の配合を入力可能な入力部と、
前記画像から、前記フィラーの分量比率を算出するように構成された分量比率算出部と、
前記配合に基づき、前記複合材料における前記フィラーの分散を模擬したシミュレーションを行うことにより、前記フィラーの分量比率の予測範囲を算出するように構成された予測範囲算出部と、
前記分量比率算出部が算出した前記フィラーの分量比率が、前記予測範囲の中にあるか否かを判定するように構成された判定部と、
を備える、
評価システム。
【請求項３】
請求項１又は２に記載の評価システムであって、
前記予測範囲算出部は、前記シミュレーションを行うことにより、前記フィラーの分量比率のばらつきを算出し、前記ばらつきを用いて前記予測範囲を算出するように構成された、
評価システム。
【請求項４】
請求項３に記載の評価システムであって、

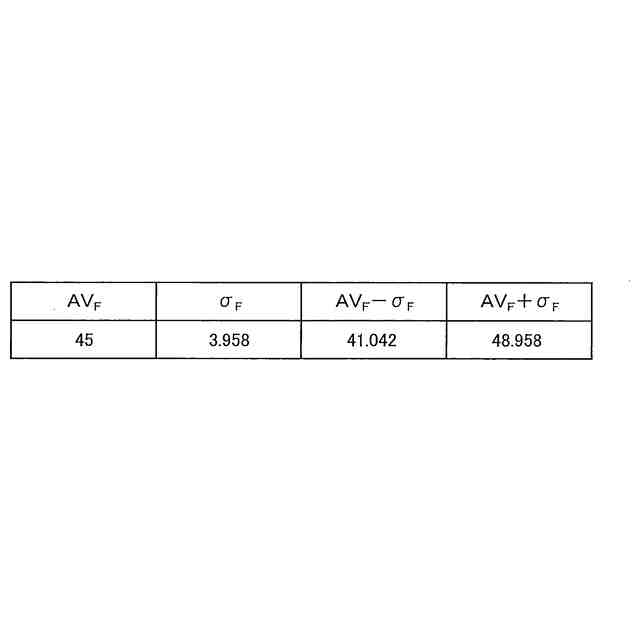

前記予測範囲は、前記複合材料の配合に基づき算出された前記フィラーの分量比率を中心とし、前記ばらつきに応じた広がりを有する範囲である、
評価システム。
【請求項５】
請求項１に記載の評価システムであって、
前記面積Ｓは１０
４
μｍ
２
以下である、
評価システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は評価システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、集光イオンビームを用いて、高分子化合物を評価する方法が記載されている。特許文献２には、走査型電子顕微鏡を用いて複合材料を評価する方法が記載されている。複合材料は、フィラーとポリマーとを含む。複合材料のモルフォロジーを観察するため、走査型プローブ顕微鏡等で複合材料を撮影し、画像を得ることがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１６３４８０号公報
特開２０２１－１４８４９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複合材料におけるフィラーの分散状態を評価する方法として、以下の方法が考えられる。複合材料に対し撮影を行い、画像を得る。得られた画像から、フィラーの分量比率（以下では第１の分量比率とする）を算出する。また、複合材料の配合から、フィラーの分量比率（以下では第２の分量比率とする）を算出する。第１の分量比率を、第２の分量比率と比較することで、フィラーの分散状態を評価する。
【０００５】
複合材料に対する撮影を、走査型プローブ顕微鏡等を用いて行う場合、撮影視野の面積は小さい。そのため、フィラーの分散状態が良好である場合でも、第１の分量比率はばらつきを有する。そのため、第１の分量比率と、第２の分量比率との対比から、フィラーの分散状態を評価することは困難であった。
【０００６】
本開示の１つの局面では、複合材料におけるフィラーの分散状態を評価できる評価システムを提供することが好ましい。
【課題を解決するための手段】
【０００７】
本開示の１つの局面は、ポリマー及びフィラーを含む複合材料に対し撮影を行って得られた画像、前記複合材料の配合、及び、前記撮影における撮影視野の面積Ｓを入力可能な入力部と、前記画像から、前記フィラーの分量比率を算出するように構成された分量比率算出部と、前記配合、及び前記面積Ｓに基づき、前記複合材料における前記フィラーの分散を模擬したシミュレーションを行うことにより、前記フィラーの分量比率の予測範囲を算出するように構成された予測範囲算出部と、前記分量比率算出部が算出した前記フィラーの分量比率が、前記予測範囲の中にあるか否かを判定するように構成された判定部と、を備える、評価システムである。
【０００８】
本開示の１つの局面である評価システムは、複合材料におけるフィラーの分散状態を評価できる。
本開示の別の局面は、ポリマー及びフィラーを含む複合材料に対し撮影を行って得られた画像、及び前記複合材料の配合を入力可能な入力部と、前記画像から、前記フィラーの分量比率を算出するように構成された分量比率算出部と、前記配合に基づき、前記複合材料における前記フィラーの分散を模擬したシミュレーションを行うことにより、前記フィラーの分量比率の予測範囲を算出するように構成された予測範囲算出部と、前記分量比率算出部が算出した前記フィラーの分量比率が、前記予測範囲の中にあるか否かを判定するように構成された判定部と、を備える、評価システムである。
本開示の別の局面である評価システムは、複合材料におけるフィラーの分散状態を評価できる。
【図面の簡単な説明】
【０００９】

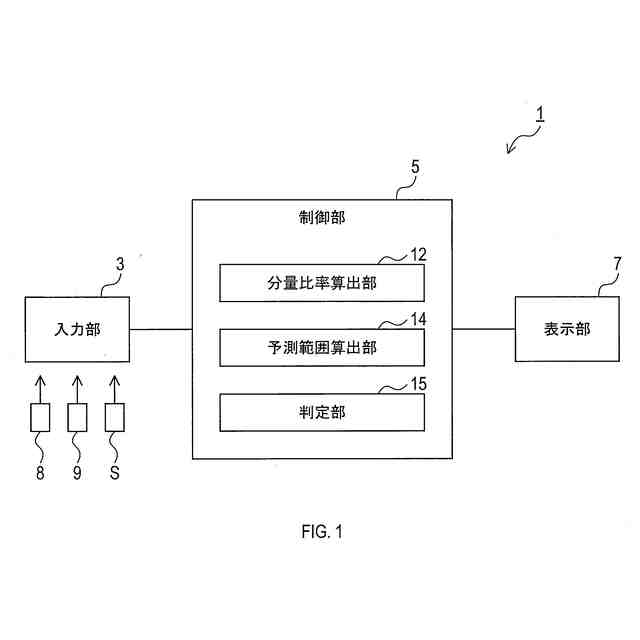

評価システムの構成を表すブロック図である。

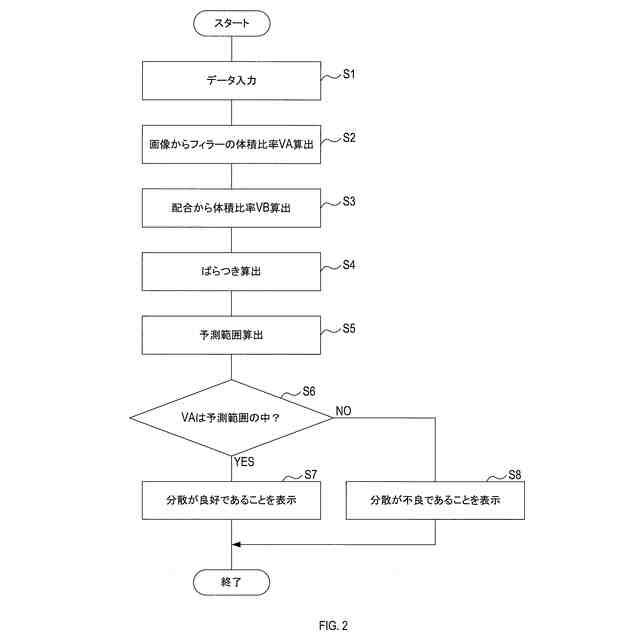

評価システムが実行する処理を表すフローチャートである。
複合材料におけるフィラーの分散を模擬したシミュレーションを表す説明図である。

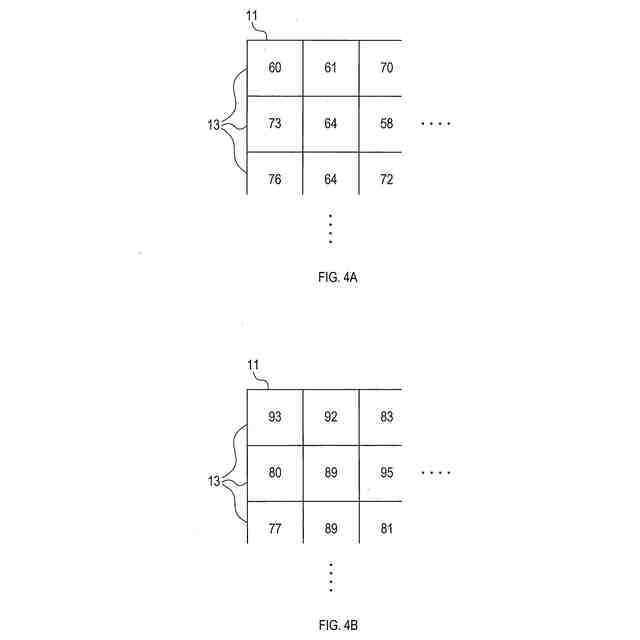

図４Ａは、複数のマスのそれぞれで算出された、模擬フィラーの数の集合の例を表す説明図である。図４Ｂは、複数のマスのそれぞれで算出された、模擬ポリマーの数の集合の例を表す説明図である。
【発明を実施するための形態】
【００１０】
本開示の例示的な実施形態について図面を参照しながら説明する。
＜第１実施形態＞
１．評価システム１の構成
評価システム１の構成を、図１に基づき説明する。評価システム１は、入力部３と、制御部５と、表示部７と、を備える。入力部３は、データを入力可能な部材である。入力部３は、例えば、キーボード、マウス、タッチパネル、音声入力装置、スイッチ、ボタン等を備える。
（【００１１】以降は省略されています）
