公開番号2025168647
公報種別公開特許公報(A)
公開日2025-11-11
出願番号2025066185
出願日2025-04-14
発明の名称Wi-Fi経由の大型パケットのサポートのためのシステムおよび方法
出願人アバゴ・テクノロジーズ・インターナショナル・セールス・プライベート・リミテッド,Avago Technologies International Sales Pte.Limited
代理人個人,個人,個人
主分類H04W 28/04 20090101AFI20251104BHJP(電気通信技術)
要約【課題】メディアアクセス制御(MAC)サービスデータユニット(MSDU)集約のようなフレーム集約のシステムおよび方法を提供する。
【解決手段】デバイス間通信のためのシステムにおいて、第1のデバイス602は、第1のデバイスのMACプロトコルデータユニット(MPDU)フレームの第1の最大サイズを示す第1の情報要素を告知し、少なくとも第1の最大サイズに基づいて、第2のデバイス604、606から受信したMPDUフレームの巡回冗長検査(CRC)のための第1の多項式を選択し、選択した第1の多項式を使用して、受信したMPDUフレームのCRCを計算し、少なくとも計算したCRCに基づいて、MPDUフレームのエラーを検出する。

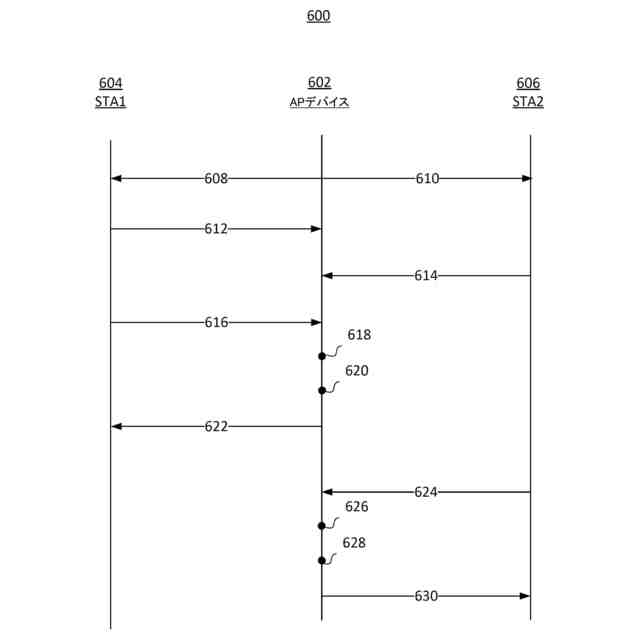

【選択図】図6
特許請求の範囲【請求項１】
第１のデバイスを含むシステムであって、
前記第１のデバイスが、
前記第１のデバイスのＭＡＣプロトコルデータユニット（ＭＰＤＵ）フレームの第１の最大サイズを示す第１の情報要素を告知し、
少なくとも前記第１の最大サイズに基づいて、第２のデバイスから受信したＭＰＤＵフレームの巡回冗長検査（ＣＲＣ）のための第１の多項式を選択し、
前記選択された第１の多項式を使用して、前記受信したＭＰＤＵフレームのＣＲＣを計算し、
少なくとも前記計算されたＣＲＣに基づいて、前記ＭＰＤＵフレーム内のエラーを検出する
ように構成されている、システム。
続きを表示（約 1,200 文字）【請求項２】
前記第１のデバイスは、
前記第１のデバイスと前記第２のデバイスとの間のメディアアクセス制御（ＭＡＣ）アソシエーションに付随する前記第１の情報要素を告知し、
前記第２のデバイスのＭＰＤＵフレームの前記第１の最大サイズを示す前記第１の情報要素に対する第１の応答の受信に応答して、前記第１の多項式を選択し、
前記第２のデバイスのＭＰＤＵフレームの第２の最大サイズを示す前記第１の情報要素に対する第２の応答の受信に応答して、前記第１の多項式とは異なる第２の多項式を選択する
ように構成されている、請求項１に記載のシステム。
【請求項３】
前記第１のデバイスは、
前記第２の多項式を使用して、ビーコンフレームまたはプローブ応答フレームを送信し、
前記第１の多項式を使用して、前記第２のデバイスに他のフレームを送信する
ように構成されている。請求項２に記載のシステム。
【請求項４】
前記第１の多項式は、因数分解可能な多項式であり、
前記第２の多項式は、素因数多項式である、請求項２に記載のシステム。
【請求項５】
前記第１の最大サイズは、１１，４５４バイトより大きい、請求項２に記載のシステム。
【請求項６】
前記第１の多項式は、０ｘＣ９Ｄ２０４Ｆ５である、請求項５に記載のシステム。
【請求項７】
前記第１の情報要素は、
ビーコンフレーム、
プローブ応答フレーム、
再アソシエーション要求フレーム、
再アソシエーション応答フレーム、
追加ブロック確認応答（ＡＤＤＢＡ）要求フレーム、または
ＡＤＤＢＡ応答フレーム
のうちのいずれか１つに含まれる、請求項１に記載のシステム。
【請求項８】
前記第１のデバイスは、ＡＰデバイスであり、
前記第２のデバイスは、非ＡＰデバイスである、請求項１に記載のシステム。
【請求項９】
前記ＭＰＤＵフレームは、ビームフォーミングフィードバックマトリックスのチャネル状態情報を含む、請求項１に記載のシステム。
【請求項１０】
第１のデバイスによって、前記第１のデバイスのＭＡＣプロトコルデータユニット（ＭＰＤＵ）フレームの第１の最大サイズを告知し、
少なくとも前記第１の最大サイズに基づいて、第２のデバイスから受信したＭＰＤＵフレームの巡回冗長検査（ＣＲＣ）のための第１の多項式を選択し、
前記選択された第１の多項式を使用して、前記受信したＭＰＤＵフレームのＣＲＣを計算し、
少なくとも前記計算されたＣＲＣに基づいて、前記ＭＰＤＵフレームのエラーを検出すること
を含む、方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
開示の分野
この出願は、２０２４年４月２９日に出願されたインド仮特許出願第２０２４－２１０３３８４５号の利益および優先権を主張するものであり、このインド仮特許出願は、その全体が参照により本明細書に組み込まれる。
続きを表示（約 2,700 文字）【０００２】
開示の分野
この開示は、概して、Ｗｉ－Ｆｉデバイスなどのデバイス間通信のためのシステムおよび方法に関し、より具体的には、ＭＡＣサービスデータユニット（ＭＳＤＵ）集約のようなフレーム集約に関する。
【背景技術】
【０００３】
開示の背景
過去数十年間で、ワイヤレス通信デバイスの市場は、ポータブルデバイスの使用、およびあらゆる種類のデバイス間の接続性とデータ通信の増加に支えられて、桁違いに成長した。デジタル無線周波数（ＲＦ）回路製造の改善、ならびに回路統合および他の態様の進歩により、ワイヤレス機器はより小型で、より安価で、より信頼性が高くなった。ただし、これらのデバイスが広く普及すると、家庭、オフィス、産業環境における無線通信等のための伝送媒体は、混雑する可能性がある。
【発明の概要】
【課題を解決するための手段】
【０００４】
概要
８０２．１１ワイヤレスローカルエリアネットワーク（ＷＬＡＮ）仕様では、サポートされるＭＡＣプロトコルデータユニット（ＭＰＤＵ）の最大長は１１，４５４バイトである。この制限は、８０２．１１ｎ（ＨＴ）、ａｃ（ＶＨＴ）プロトコル仕様の一部として課された。同じ制限は、８０２．１１ａｘ（ＨＥ）および８０２．１１ｂｅ（ＥＨＴ）仕様にも引き継がれた。この制限は、ＭＰＤＵのフレームチェックシーケンス（ＦＣＳ）の計算に使用される現在のＩＥＥＥ－ＣＲＣ－３２多項式の使用に起因している。
【０００５】
現在の３２ビットのＣＲＣ（巡回冗長検査）では、最大１１，４５４バイトのＭＰＤＵサイズに対して最大４ビットのエラー検出に使用できる多項式が使用される。固定ＰＨＹパフォーマンスで８０２．１１対応ＷＬＡＮデバイス間のスループットを向上させるために、デバイスは、集約ＭＳＤＵ（Ａ－ＭＳＤＵ）内のＭＳＤＵの数を増加させて、Ａ－ＭＳＤＵの長さを延長することができる。Ａ－ＭＳＤＵ（集約ＭＡＣサービスデータユニット）内のＭＳＤＵの数（および長さ）の増加は、仕様やピア機能に左右され、制限される。例えば、ＷｉＦｉ－７仕様では、多数の消費者向けデバイスに導入されているさまざまなＳＴＡおよびＡＰに対して、１１，４５４バイトを超えるＭＰＤＵは提供されていない。ＷｉＦｉ－６および７では、より新しく、より高いデータレート（１３ｘ２）とより高い帯域幅（３２０Ｍｈｚ）が導入されているが、ＭＡＣバイト制限は増加されていない。
【０００６】
本開示によれば、ネゴシエートされたブロックＡＣＫウィンドウサイズ（またはＡ－ＭＰＤＵ内のＭＰＤＵの数）を増加させることなく、２つのＷＬＡＮデバイス間のスループットを向上させるために、ＭＰＤＵまたはＡ－ＭＳＤＵの最大サイズが拡大される。既存のＩＥＥＥ－ＣＲＣ－３２多項式を更新することで、比較的大きなＭＰＤＵサイズに対するエラー検出が改善される。Ｗｉ－Ｆｉ物理層（ＰＨＹ）はこれらの長いパケットをデコードできるが、ＭＡＣ層は、１１４５４バイトに制限されたＭＰＤＵによって制限される。本開示の実施形態は、ＭＡＣがより多くのバイトをＰＨＹ層に解放するのを支援し、ＭＡＣ層が後でＰＨＹのより長いパケット機能を利用することを支援することができる。
【０００７】
ピアネゴシエーションは、アソシエーション要求または応答フレーム、またはＡ－ＭＰＤＵセットアップフレーム（ブロック確認応答要求／応答を追加）内の特別な機能ビットフラグまたは他の指示を使用して実施され、デバイス間でより大きなペイロードを交換することを可能にする。交換が済むと、ＷｉＦｉ－８ＳＴＡのようなＷｉ－Ｆｉステーション（ＳＴＡ）は、１１，４５４バイトを超えるＭＰＤＵ（例：６４キロバイトのＭＰＤＵ）を含むフレームを、アドホックネットワーク内の別のＳＴＡデバイスやＡＰなどの別のノードと送受信できるようになる。
【０００８】
ＩＥＥＥ８０２．１１（例えば、８０２．１１ｂｅ）プロトコルでは、ＭＳＤＵ（またはＡ－ＭＳＤＵ）をＭＡＣヘッダーとフレームチェックシーケンス（ＦＣＳ）でカプセル化することによって形成されるＭＰＤＵが定義されている。ＦＣＳは、パケット整合性チェックとして機能し、各ＭＰＤＵのサフィックスとして配置される場合がある。ＦＣＳの計算には、３２ビットのＣＲＣ多項式（ＩＥＥＥ－ＣＲＣ－３２）が使用される。素因数多項式は、１９９０年代の８０２．１１修正で最初に導入された。従来のＩＥＥＥ－ＣＲＣ－３２多項式は、最大サイズ１１，４５４バイト（これは最大ＭＰＤＵサイズに相当）までは、最小ハミング距離が４以上になる。このパケット長を超えると、検出可能なビット数は３に減少する。本開示によれば、因数分解可能な多項式を使用するように構成されていない可能性のあるデバイスの相互運用性を維持しながら、因数分解可能な多項式によって、１１，４５４バイトを超えるＭＰＤＵに対する検出能力を向上させることができる。
【０００９】
いくつかの態様において、本明細書に記載された技術は、第１のデバイスを含むシステムに関する。第１のデバイスは、前記第１のデバイスのＭＡＣプロトコルデータユニット（ＭＰＤＵ）フレームの第１の最大サイズを示す第１の情報要素を告知し；少なくとも前記第１の最大サイズに基づいて、第２のデバイスから受信したＭＰＤＵフレームの巡回冗長検査（ＣＲＣ）のための第１の多項式を選択し；前記選択された第１の多項式を使用して、前記受信したＭＰＤＵフレームのＣＲＣを計算し；少なくとも前記計算されたＣＲＣに基づいて、前記ＭＰＤＵフレーム内のエラーを検出するように構成される。
【００１０】
いくつかの態様において、本明細書に記載された技術は、前記第１のデバイスが、前記第１のデバイスと前記第２のデバイスとの間のメディアアクセス制御（ＭＡＣ）アソシエーションに付随する前記第１の情報要素を告知し；前記第２のデバイスのＭＰＤＵフレームの前記第１の最大サイズを示す前記第１の情報要素に対する第１の応答の受信に応答して、前記第１の多項式を選択し；前記第２のデバイスのＭＰＤＵフレームの第２の最大サイズを示す前記第１の情報要素に対する第２の応答の受信に応答して、前記第１の多項式とは異なる第２の多項式を選択するように構成されている、システムに関する。
（【００１１】以降は省略されています）
