公開番号2025166680
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070866
出願日2024-04-24
発明の名称OLT及びPONシステム
出願人富士通株式会社
代理人弁理士法人酒井国際特許事務所
主分類H04L 12/44 20060101AFI20251029BHJP(電気通信技術)
要約【課題】低遅延保証を実現するOLT等を提供する。
【解決手段】光スプリッタを用いたPONに使われるOLTは、収集部と、処理部とを有する。収集部は、ONUからのパケットが到着する時刻情報と、前記パケットのデータ量情報とを収集する。処理部は、前記ONUに割り当てた送信タイミング情報、前記時刻情報及び前記データ量情報に基づき、前記ONUの送信タイミングを決定する。

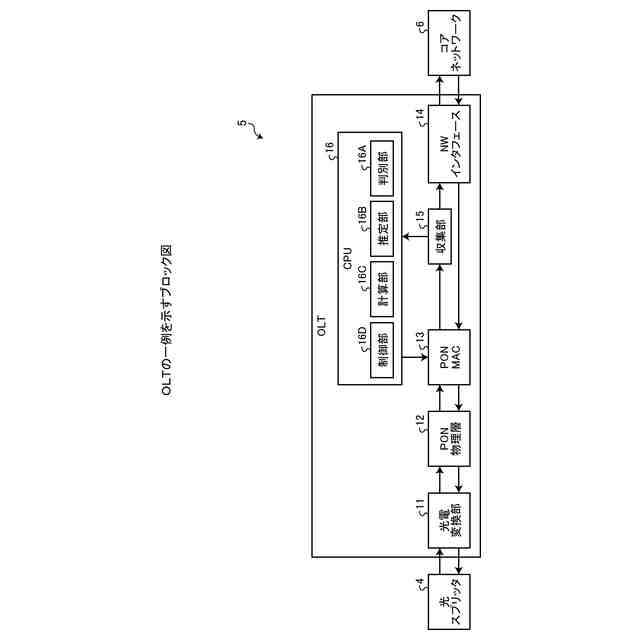

【選択図】図2
特許請求の範囲【請求項１】
光スプリッタを用いたＰＯＮ（Passive Optical Network)に使われるＯＬＴ（Optical Line Terminal）であって、
ＯＮＵ(Optical Network Unit)からのパケットが到着する時刻情報と、前記パケットのデータ量情報とを収集する収集部と、
前記ＯＮＵに割り当てた送信タイミング情報、前記時刻情報及び前記データ量情報に基づき、前記ＯＮＵの送信タイミングを決定する処理部と、
を有することを特徴とするＯＬＴ。
続きを表示（約 1,600 文字）【請求項２】
前記処理部は、
前記送信タイミング情報及び前記時刻情報から、前記ＯＮＵに割り当てた一つのタイミングの中の割り当て開始時間に送信されているパケットがあるのか否かを判別する判別部を有することを特徴とする請求項１に記載のＯＬＴ。
【請求項３】
前記処理部は、
さらに、前記判別部によって得られた判別結果と、前記時刻情報と、前記データ量情報とに基づき、前記ＯＮＵの送信割り当て周期を推定する推定部を有することを特徴とする請求項２に記載のＯＬＴ。
【請求項４】
前記処理部は、
前記判別部において、前記ＯＮＵに割り当てた一つの送信タイミングの中の割り当て開始時間に送信されているパケットがあると判断されたパケットが前記ＯＬＴに到着した時刻の情報から、前記ＯＮＵの送信割り当て位相を算出する計算部を有することを特徴とする請求項３に記載のＯＬＴ。
【請求項５】

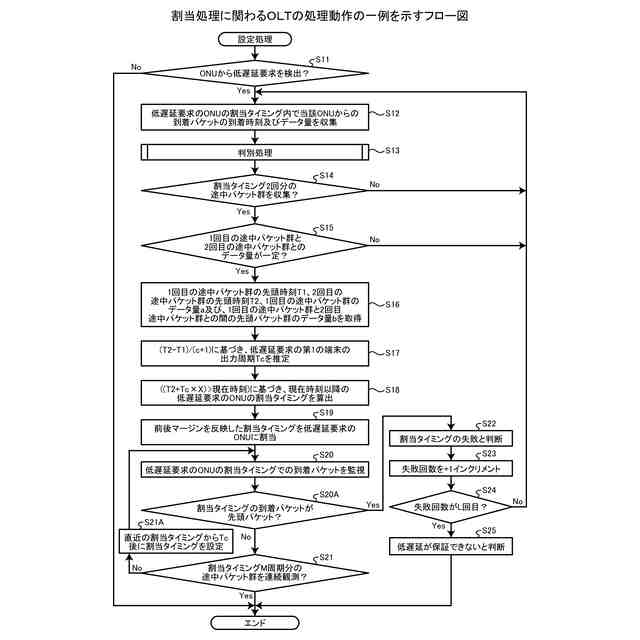

端末装置と接続する前記ＯＮＵに割り当てた割当タイミング内に到着する前記ＯＮＵからの到着パケットの前記時刻情報及び前記データ量情報を含むパケット情報を収集する前記収集部を有し、
前記処理部は、

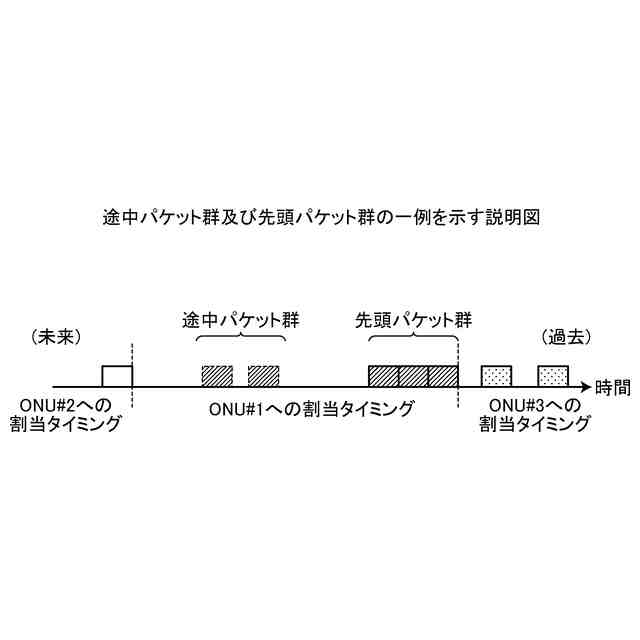

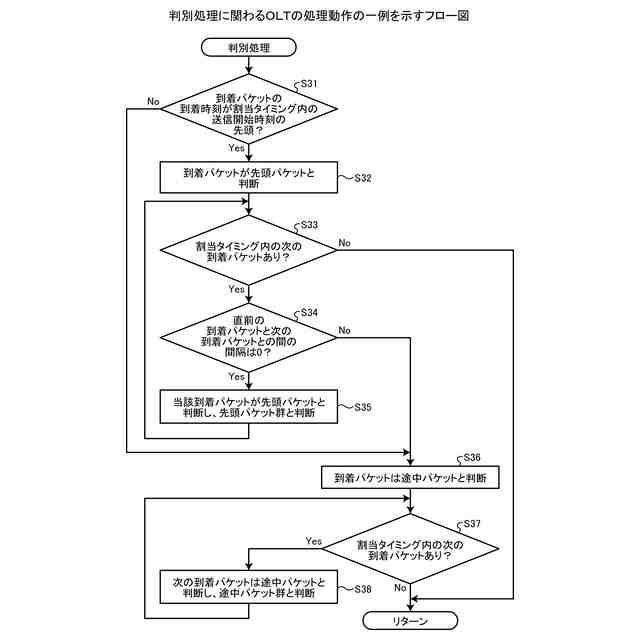

収集結果に基づき、前記到着パケットが前記割当タイミングの開始直後に到着する先頭パケット又は、前記割当タイミングの開始直後を除く、前記割当タイミング中に到着する途中パケットであるかを判別する判別部と、
判別結果に基づき、１回目の途中パケットの先頭時刻と、２回目の途中パケットの先頭時刻と、前記１回目の途中パケットと前記２回目の途中パケットとの間の先頭パケットのデータ量と、前記途中パケットのデータ量と、に基づき、前記端末装置の前記パケットの出力周期を推定する推定部と、
推定された前記出力周期に基づき、前記ＯＮＵに割り当てる割当タイミングを算出する計算部と、
を有することを特徴とする請求項１に記載のＯＬＴ。
【請求項６】
前記計算部は、

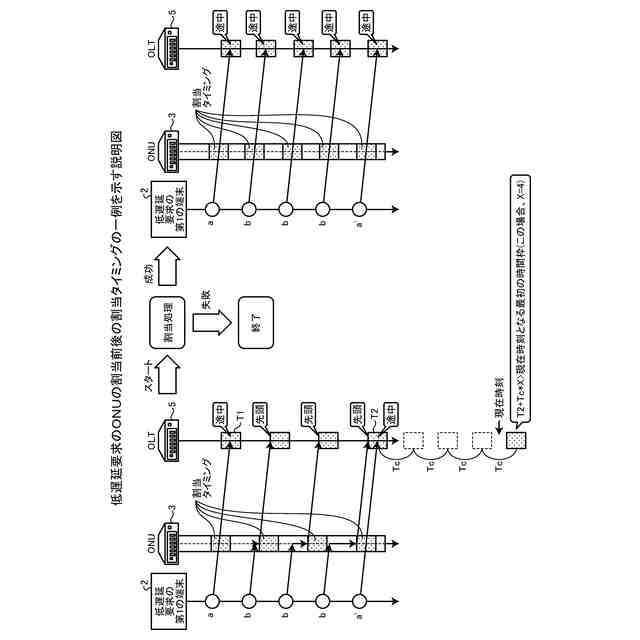

前記出力周期に基づき、前記１回目の途中パケットと、前記２回目の途中パケットとの間の先頭パケットが全て途中パケットとなる前記割当タイミングを算出することを特徴とする請求項５に記載のＯＬＴ。
【請求項７】
前記収集部は、
複数のОＮＵの内、任意のОＮＵからの低遅延要求を検出した場合に、当該低遅延を要求する前記ОＮＵに割り当てた割当タイミング内に到着する到着パケットの収集動作を開始することを特徴とする請求項５に記載のＯＬＴ。
【請求項８】
前記推定部は、

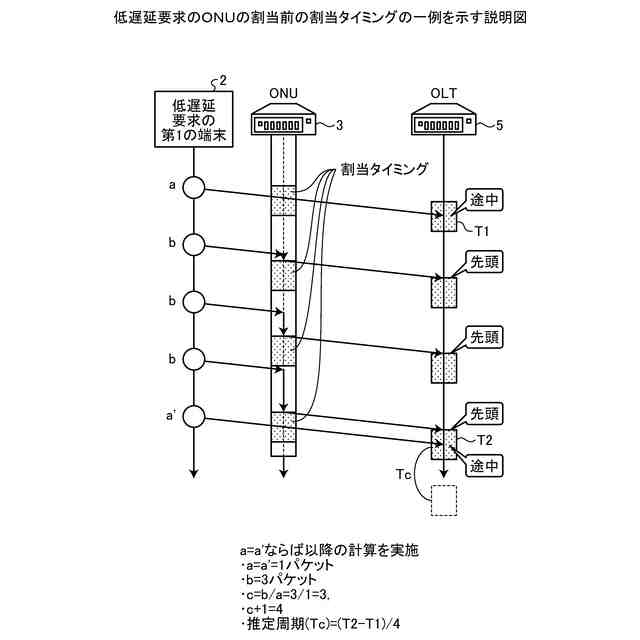

前記１回目の途中パケットの第１の先頭時刻と、前記２回目の途中パケットの第２の先頭時刻と、前記１回目の途中パケットと前記２回目の途中パケットとの間の先頭パケットのデータ量と、前記１回目の途中パケットのデータ量とを、｛（第２の先頭時刻－第１の先頭時刻）／（（先頭パケットのデータ量／１回目の途中パケットのデータ量）に近似する整数値）＋１｝の数式に代入することで、前記端末装置の前記パケットの出力周期を推定することを特徴とする請求項５に記載のＯＬＴ。
【請求項９】
前記推定部は、
前記１回目の途中パケットのデータ量と前記２回目の途中パケットのデータ量とが近似する場合に、前記出力周期の推定動作を開始することを特徴とする請求項８に記載のＯＬＴ。
【請求項１０】
前記計算部にて算出した前記割当タイミングを前記ＯＮＵに割り当てた後、前記割当タイミング毎の到着パケットが前記途中パケットとして所定回数連続して判別した場合に、前記割当タイミングの成功と判断する制御部を有することを特徴とする請求項５に記載のＯＬＴ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ＯＬＴ及びＰＯＮシステムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
５Ｇの主要要件として、例えば、大容量、低遅延、多接続という概念が新たに誕生したが、これらはＢ５Ｇ(Beyond 5G)や６Ｇにおいても重要性が増している。特に”低遅延”は、従来あまり考えてこられなかった概念であり、既存ネットワークにおいても、データの低遅延を保証できない場合が多々ある。
【０００３】

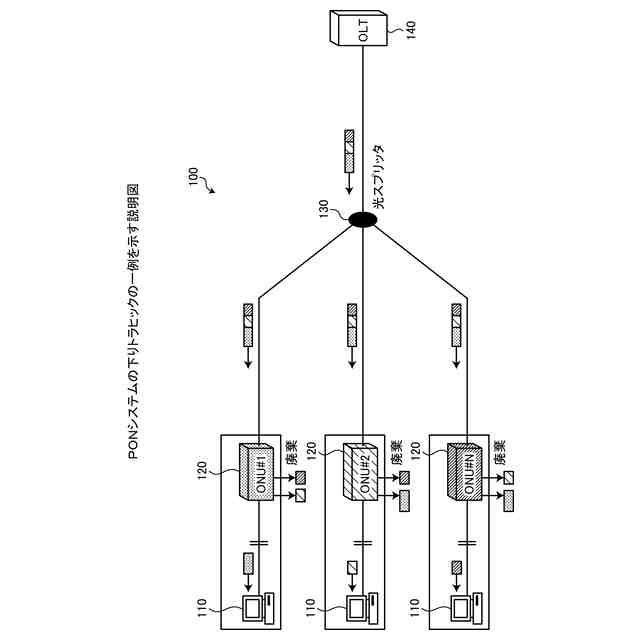

データの低遅延を保証できないネットワークとして、例えば、ＰＯＮ（Passive Optical Network)がある。そこで、ＴＤＭ（Time Division Multplexing）－ＰＯＮの仕組みについて説明する。図９Ａは、ＰＯＮシステム１００の下りトラヒックの一例を示す説明図、図９Ｂは、ＰＯＮシステム１００の上りトラヒックの一例を示す説明図である。
【０００４】

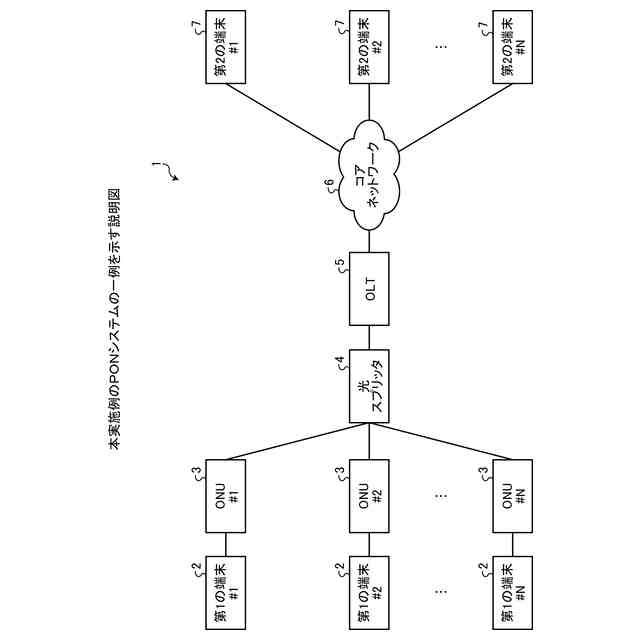

ＰＯＮシステム１００は、複数の加入者端末１１０と、複数のＯＮＵ(Optical Network Unit)１２０と、光スプリッタ１３０と、ＯＬＴ（Optical Line Terminal）１４０とを有する。
【０００５】
ＯＮＵ１２０は、収容する加入者端末１１０と接続する加入者側の光終端装置である。ＯＮＵ１２０は、収容する加入者端末１１０からのパケットを光変換し、光変換後のパケットを光スプリッタ１３０に出力する。また、ＯＮＵ１２０は、光スプリッタ１３０からのパケットを電気変換し、電気変換後のパケットのヘッダを参照し、自分宛以外のパケットを廃棄し、自分宛の到着パケットを受信する。
【０００６】
光スプリッタ１３０は、各ＯＮＵ１２０からの各パケットを合波し、合波後のパケットをＯＬＴ１４０に出力する。また、光スプリッタ１３０は、ＯＬＴ１４０からのパケットをコピーし、コピーしたパケットを各ＯＮＵ１２０に分岐出力する。
【０００７】
ＯＬＴ１４０は、図示せぬコアネットワークと接続する、通信事業者の局側の光終端装置である。ＯＬＴ１４０は、光スプリッタ１３０からのパケットをコアネットワークに出力すると共に、コアネットワークからのパケットを光スプリッタ１３０に出力する。
【０００８】
ＯＬＴ１４０からＯＮＵ１２０への下りトラヒックでは、図９Ａに示すように、光スプリッタ１３０がＯＬＴ１４０からのパケットをコピーし、コピーしたパケットを全てのＯＮＵ１２０に出力する。そして、各ＯＮＵ１２０は、フィルタリング機能を有し、パケットのヘッダを参照し、自分宛以外の到着パケットは全て廃棄し、自分宛の到着パケットを受信することになる。
【０００９】
ＯＮＵ１２０からＯＬＴ１４０への上りトラヒックでは、図９Ｂに示すように、各ＯＮＵ１２０が時分割にパケットを出力することになる。すなわち、各ＯＮＵ１２０は、自分に割り当てられた帯域でパケットを出力できるため、ＯＮＵ１２０間でのパケット衝突を回避できる。
【００１０】
また、ＴＤＭ－ＰＯＮでは、各ＯＮＵ１２０に対し、予め固定的に帯域を割り当てるＦＢＡ（Fixed Bandwidth Allocation）方式が採用されている。図１０は、ＦＢＡ方式による各ＯＮＵ１２０の割当帯域の一例を示す説明図である。ＯＮＵ１２０は、例えば、＃１～＃４までの４台のＯＮＵ１２０を有するものとする。そして、ＯＬＴ１４０は、＃１のＯＮＵ１２０に第１の帯域、＃２のＯＮＵ１２０に第２の帯域、＃３のＯＮＵ１２０に第３の帯域、＃４のＯＮＵ１２０に第４の帯域を割り当てるものとする。そして、第１の時間帯では、例えば、＃１、＃２及び＃３のＯＮＵ１２０が出力パケットを有し、第２の時間帯では、＃１及び＃２のＯＮＵ１２０が出力パケットを有し、＃１、＃２、＃３及び＃４のＯＮＵ１２０が出力パケットを有する場合を想定する。つまり、第１の時間帯では、＃４のＯＮＵ１２０の出力パケットが無く、第２の時間帯では、＃３及び＃４のＯＮＵ１２０の出力パケットが無い場合を想定したとする。
（【００１１】以降は省略されています）
