特許ウォッチ

公開番号2025171145
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076183
出願日2024-05-08
発明の名称情報処理装置及び情報処理方法
出願人富士通株式会社
代理人弁理士法人酒井国際特許事務所
主分類G06F 9/38 20180101AFI20251113BHJP(計算;計数)
要約【課題】演算リソースの利用効率を向上させることができる情報処理装置及び情報処理方法を提供する。

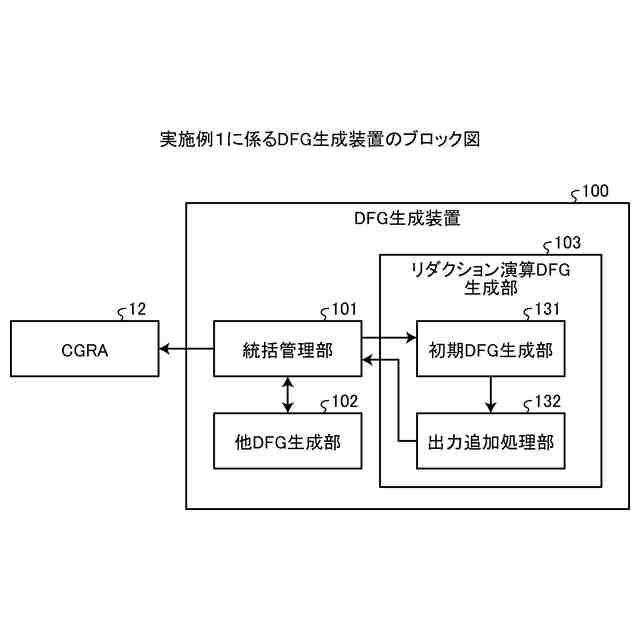

【解決手段】DFG生成装置100は、2つのデータを組として有する複数の演算入力データを基に、2つのデータに対して所定演算を繰り返して演算結果を得るリダクション演算について、使用する演算器、演算器同士の接続経路、及び、演算結果の出力経路を含む演算構成を生成する。DFG生成装置100は、以下の各部を有する。初期DFG生成部131は、演算入力データを直接の入力として所定演算を行う演算器の数であるループ展開数を基に、初期演算構成を生成する。出力追加処理部132は、初期DFG生成部131により生成された初期演算構成に、所定演算を所定の並列度で繰り返す場合の、異なる並列度についての演算結果の出力経路を追加して第1演算構成を生成する。
【選択図】図3
特許請求の範囲【請求項１】
２つのデータを組として有する複数の演算入力データを基に、２つのデータに対して所定演算を繰り返して演算結果を得るリダクション演算について、使用する演算器、前記演算器同士の接続経路、及び、演算結果の出力経路を含む演算構成を生成する情報処理装置であって、
前記演算入力データを直接の入力として前記所定演算を行う演算器の数であるループ展開数を基に、初期演算構成を生成する初期演算構成生成部と、
前記初期演算構成生成部により生成された前記初期演算構成に、前記所定演算を所定の並列度で繰り返す場合の、異なる並列度についての演算結果の出力経路を追加して第１演算構成を生成する出力追加処理部と
を備えたことを特徴とする情報処理装置。
続きを表示（約 830 文字）【請求項２】
前記初期演算構成生成部は、前記ループ展開数の前記演算器に前記演算入力データを入力して前記リダクション演算を実行する場合の演算構成であって、かつ、並列度が１で前記所定演算を繰り返す場合の演算構成を前記初期演算構成として生成することを特徴とする請求項１に記載の情報処理装置。
【請求項３】
前記出力追加処理部は、前記所定演算の並列度が２以上かつ前記ループ展開数以下の場合のそれぞれについて、出力経路を追加することを特徴とする請求項２に記載の情報処理装置。
【請求項４】
前記出力追加処理部は、前記所定演算を所定の並列度で繰り返して演算結果を得るために使用する前記演算入力データの数を基に、異なる並列度についての演算結果を算出する前記所定演算に用いる２つのデータを特定し、特定した２つのデータを基に出力経路を追加することを特徴とする請求項１に記載の情報処理装置。
【請求項５】
前記出力追加処理部により生成された前記第１演算構成において、前記出力追加処理部により追加された出力経路のいくつかを１つにまとめて第２演算構成を生成する出力統合処理部をさらに備えたことを特徴とする請求項１に記載の情報処理装置。
【請求項６】
２つのデータを組として有する複数の演算入力データを基に、２つのデータに対して所定演算を繰り返して演算結果を得るリダクション演算について、使用する演算器、演算器同士の接続経路、及び、演算結果の出力経路を含む演算構成を生成する情報処理装置が、
前記演算入力データを直接の入力として前記所定演算を行う演算器の数であるループ展開数を基に、初期演算構成を生成し、
生成した前記初期演算構成に、前記所定演算を所定の並列度で繰り返す場合の、異なる並列度についての演算結果の出力経路を追加して第１演算構成を生成する
処理を実行することを特徴とする情報処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置及び情報処理方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

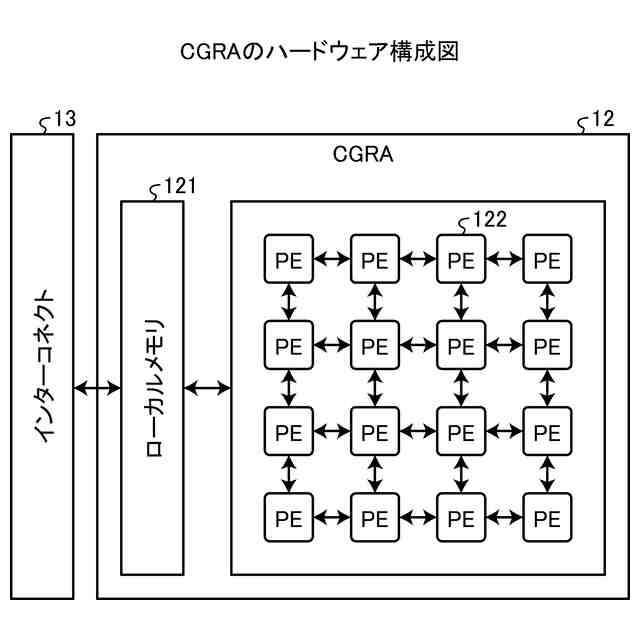

従来、データ処理の効率化や前記データ処理に伴って装置で消費する電力の効率化等の観点から、データ処理装置の１つとして、ＣＧＲＡ（Coarse－Grained Reconfigurable Architectures）が知られている。ＣＧＲＡは、演算器及びレジスタ等を備えたＰＥ（Processing Element）と呼ばれる演算素子を２次元アレイ状に並べた構造を有するプロセッサである。ＣＧＲＡは、動作中にＰＥが実行する演算内容及びＰＥ間の接続の再構成が可能である。
【０００３】
ＣＧＲＡを用いたプログラムの実行は以下のように行われる。実行するプログラムが、コンパイラを用いてＤＦＧ（Data Flow Graph）に変換される。次に、ＤＦＧに基づいて、ＣＧＲＡの各ＰＥの構成に合わせて、各ＰＥが実行する演算内容及びＰＥ間の接続が決定される。この演算内容及びＰＥ間の接続の決定は、マッピングと呼ばれる。その後、マッピングが完了したＣＧＲＡにデータが入力されて、ＧＣＲＡは、入力されたデータを用いて演算を実行する。
【０００４】
ここでは、ＣＧＲＡを用いたリダクション演算に注目する。ここで扱うリダクション演算とは、結合法則と交換法則が成り立つ１種類の２項演算子からなる演算である。演算の種類には、加減乗除、最大値や、最小値等がある。例えば、加算のリダクション演算は、配列が有する多数の変数の和を取る演算である。
【０００５】
ＤＦＧのデータフローグラフの最適化には、Tree－height reduction及びループ展開等がある。Tree－height reductionは、ＤＦＧを木とみなして、演算子の交換法則と結合法則に基づいて木の高さを最小化する方法である。Tree－height reductionを行うことで、演算の並列性が上昇して高速化する。ループ展開は、コンパイラの最適化方式であり、ループ内の処理を指定した数並べる方法である。ループ展開は、並べた処理の数にあたるＣＰＵが並列に使用でき、Tree－height reductionの効果を高めることができる。
【０００６】

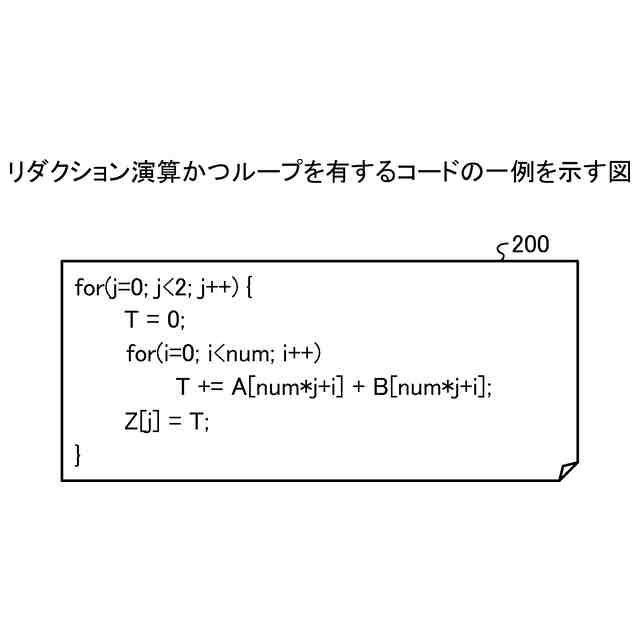

例えば、Ａ（２×ｊ＋ｉ）＋Ｂ（２×ｊ＋ｉ）において、ｊが０及び１の値を取る場合において、ｊの値毎にｉに０及び１の値をとらせて全てを加算するリダクション演算を実行する場合を考える。この場合、演算においてｊ及びｉに関してループが発生する。ここで、ｉに関するループに注目する。
【０００７】
ここで、１つの変数に注目して、ループが繰り返される数をループ数と呼ぶ。そして、ＤＦＧにおいて、注目した１つの変数のループをいくつ並列で実行するかを決定して、その分のＰＥを割り当てることをループ展開数と呼ぶ。
【０００８】
ｉのループ数は２である。ｉに関するループをそのままＤＧＦ化すると、Ｚ（０）＝Ａ（０）＋Ｂ（０）を算出するのに３サイクルかかる。また、Ｚ（１）＝Ａ（１）＋Ｂ（１）＋Ａ（２）＋Ｂ（２）を算出するのに５サイクルかかる。これに対して、ｉに関するループをＡ（２×ｊ）＋Ｂ（２×ｊ）とＡ（２×ｊ＋１）＋Ｂ（２×ｊ＋１）との２つにループ展開すると、Ｚ（０）は２サイクルで算出され、Ｚ（１）は３サイクルで算出される。
【０００９】
なお、ベクトル化できるループをＰＥに割り当てる方式として、ループ本体の実行に用いるＰＥの数を判定し、判定結果に基づいて複数のＰＥを１つ以上の融合ＰＥに再構成して割り当てを行う技術が提案されている。
【先行技術文献】
【特許文献】
【００１０】
米国特許出願公開第２０２０／００１２６１８号明細書
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
