公開番号2025160649
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063325
出願日2024-04-10
発明の名称カテーテル
出願人朝日インテック株式会社
代理人弁理士法人ウィルフォート国際特許事務所
主分類A61M 25/14 20060101AFI20251016BHJP(医学または獣医学;衛生学)
要約【課題】簡易な構成で、優れたサポート性および誘導性を得ることが可能なカテーテルの提供を目的とする。
【解決手段】カテーテル1は、第1のチューブ11と、第1のチューブ11の外周面11aを囲むように配置され、第1のチューブ11の長軸方向に沿って摺動可能な第2のチューブ21であって、第2のチューブ21の外周面21aの滑り荷重は、第1のチューブ11の外周面11aの滑り荷重よりも大きい第2のチューブ21と、を備えている。

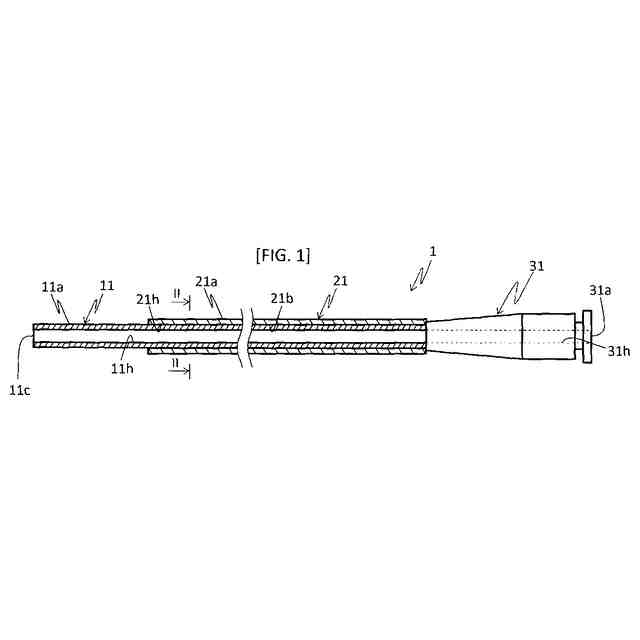

【選択図】図1
特許請求の範囲【請求項１】
第１のチューブ（１１，１２）と、

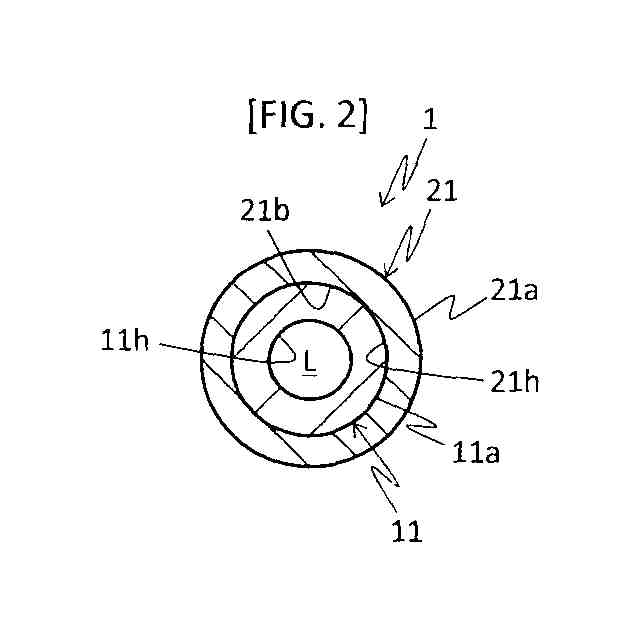

前記第１のチューブ（１１，１２）の外周面（１１ａ，１２ａ）を囲むように配置され、前記第１のチューブ（１１，１２）の長軸方向に沿って摺動可能な第２のチューブ（２１，２２）であって、前記第２のチューブ（２１，２２）の外周面（２１ａ，２２ａ）の滑り荷重は、前記第１のチューブ（１１，１２）の外周面（１１ａ，１２ａ）の滑り荷重よりも大きい前記第２のチューブ（２１，２２）と、を備えるカテーテル（１，２）。
続きを表示（約 600 文字）【請求項２】
前記第２のチューブ（２１，２２）の内周面（２１ｂ，２２ｂ）の滑り荷重は、前記第２のチューブ（２１，２２）の外周面（２１ａ，２２ａ）の滑り荷重よりも小さい請求項１に記載のカテーテル（１，２）。
【請求項３】

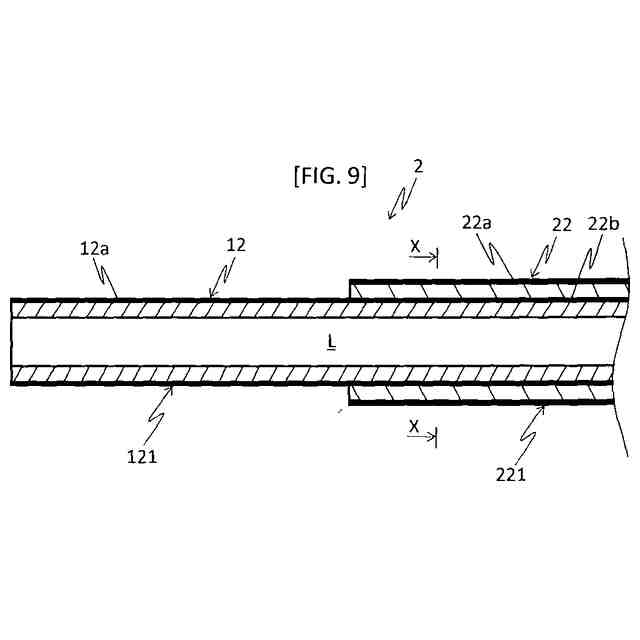

前記第１のチューブ（１２）は第１の親水性コーティング層（１２１）を含み、
前記第１の親水性コーティング層（１２１）の外周面が、前記第１のチューブ（１２）の外周面（１２ａ）を構成する請求項１または請求項２に記載のカテーテル（２）。
【請求項４】
前記第２のチューブ（２２）は第２の親水性コーティング層（２２１）を含み、
前記第２の親水性コーティング層（２２１）の外周面が、前記第２のチューブ（２２）の外周面（２２ａ）を構成する請求項１から請求項３のいずれか１項に記載のカテーテル（２）。
【請求項５】

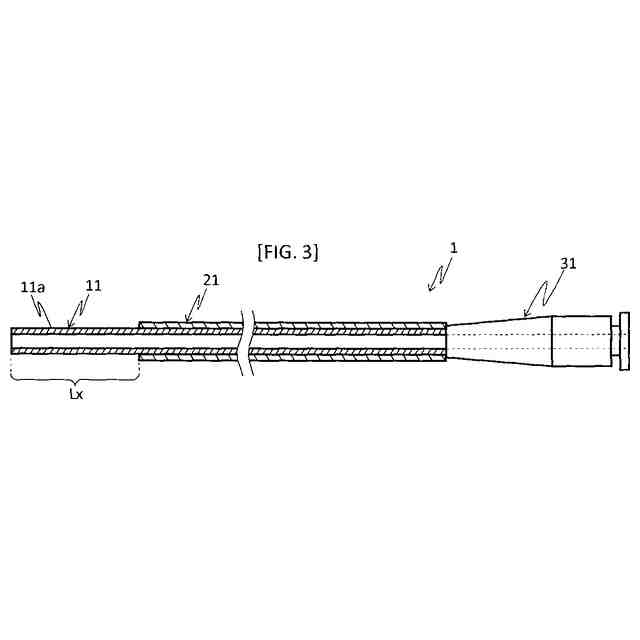

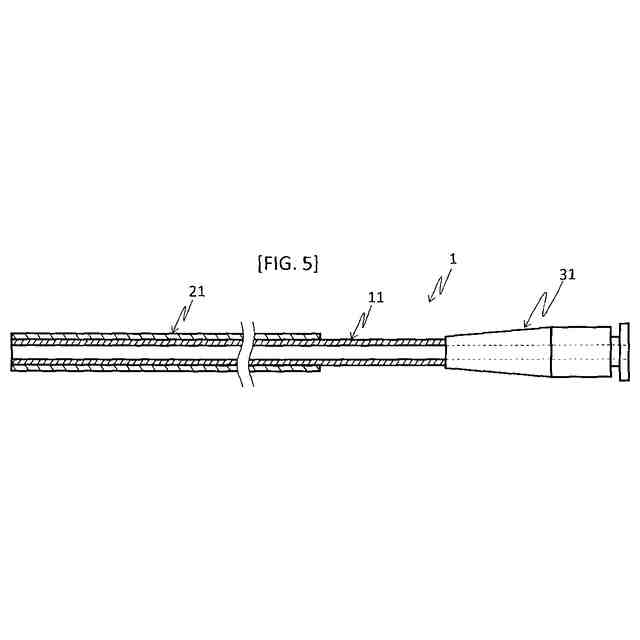

前記第２のチューブ（２１，２２）の長さは、前記第１のチューブ（１１，１２）の長さよりも短い請求項１から請求項４のうちのいずれか１項に記載のカテーテル（１，２）。
【請求項６】

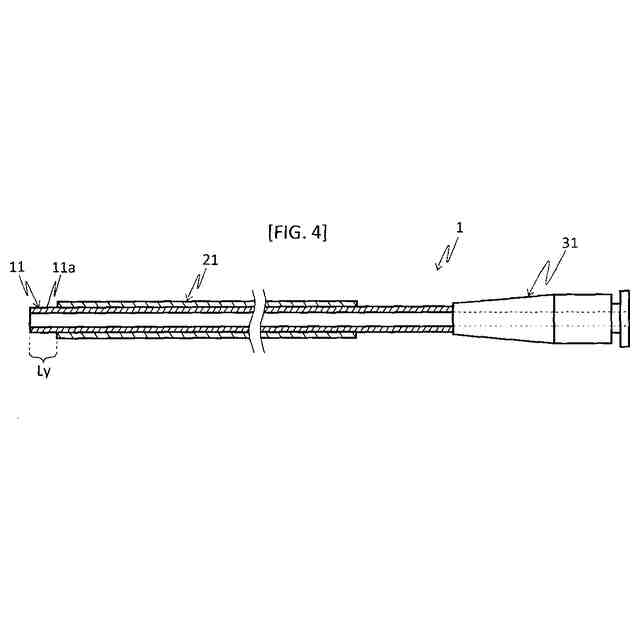

前記第１のチューブ（１１，１２）の基端に、前記第２のチューブ（２１，２２）の内径よりも大きな外径を有する把持部材（３１）が備えられている請求項１から請求項５のうちのいずれか１項に記載のカテーテル（１，２）。

発明の詳細な説明【技術分野】
【０００１】
本開示は、カテーテルに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
体腔に長尺状の医療デバイスを挿入する際、例えば、医療デバイスを挿通するための内腔を備えたカテーテルなどが用いられる。
【０００３】
このようなカテーテルには、医療デバイスを体腔内の所定の部位に維持できる優れたサポート性に加え、カテーテルを所定の部位まで円滑に進めることを可能にする高い誘導性が要求される。
【０００４】
上述のサポート性および誘導性を実現するため、例えば、先端が閉口したルーメンを形成し、流体をルーメンに投入して内部の圧力を調整することにより剛性を調整するカテーテルが提案されている（例えば、特許文献１参照）。
【０００５】
上記カテーテルにおいては、流体の圧力を大きくすることでカテーテルの剛性が高まり、体腔内での医療デバイスの高いサポート性が期待される。流体の圧力を小さくすることでカテーテルの柔軟性が高まり、体腔内においてカテーテルの容易な誘導が期待される。
【先行技術文献】
【特許文献】
【０００６】
特開２０２１－１６８９７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上述したような従来のカテーテルにおいて、ルーメンに液体を投入する際、ルーメンに空気が残らないように脱気をしたり、液体に圧力をかけるための装置が必要になる。このため、大掛かりな装置が必要になると共に、操作が煩雑になる傾向にある。
【０００８】
本開示の目的は、簡易な構成で、優れたサポート性および誘導性を得ることが可能なカテーテルを提供することにある。
【課題を解決するための手段】
【０００９】
本開示のカテーテルは、
（１）第１のチューブと、
前記第１のチューブの外周面を囲むように配置され、前記第１のチューブの長軸方向に沿って摺動可能な第２のチューブであって、前記第２のチューブの外周面の滑り荷重は、前記第１のチューブの外周面の滑り荷重よりも大きい第２のチューブと、を備えている。
この構成によれば、簡易な構成で、優れたサポート性および誘導性を得ることができる。
【００１０】
（２）前記（１）のカテーテルにおいて、
前記第２のチューブの内周面の滑り荷重は、前記第２のチューブの外周面の滑り荷重よりも小さくてもよい。
この構成によれば、第１のチューブに対して第２のチューブを容易に摺動することができる。
（【００１１】以降は省略されています）
