公開番号2025160127
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025062082
出願日2025-04-03
発明の名称図面情報の処理方法
出願人一智科技(成都)有限公司,TECHNOLOGY (CHENGDU) CO., LTD.
代理人TRY国際弁理士法人
主分類G06Q 50/08 20120101AFI20251015BHJP(計算;計数)
要約【課題】図面情報の通知、図面情報のクラスタリング及び図面情報の位置決めの3つの機能を両立して、図面情報を知能化、自動化、正確化して管理する図面情報の処理方法を提供する。
【解決手段】図面情報の処理方法は、少なくとも施工管理ユーザを含む第1ユーザによってアップロードされた現在施工項目の第2図面を取得するステップと、第1図面が更新された後の図面である第2図面に基づいて第1図面を確定するステップと、第1図面に対する第2図面の変更要素を識別するステップと、変更要素が属する目標図面ユニットを確定するステップと、目標図面ユニットと第2ユーザとの相関関係を取得し、相関関係に基づいて第2ユーザに第1リマインドを送信し、第2ユーザは、少なくとも施工者を含むステップと、を含む。

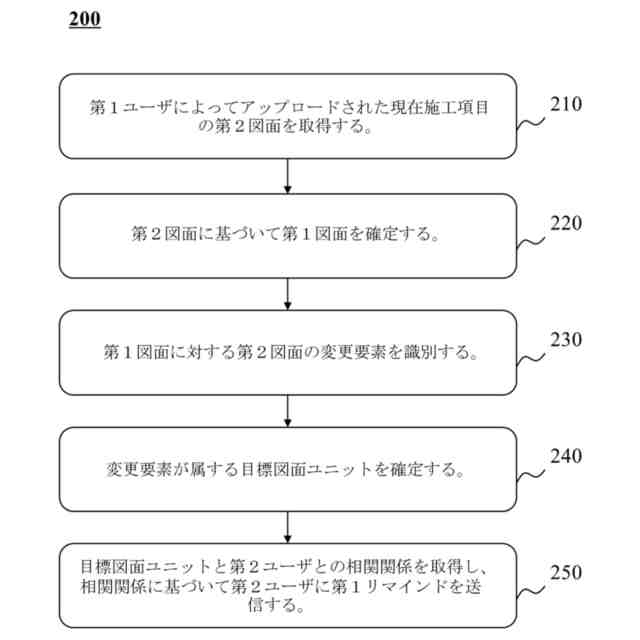

【選択図】図2
特許請求の範囲【請求項１】
図面情報の処理方法であって、
第１ユーザによってアップロードされた現在施工項目の第２図面を取得し、前記第１ユーザは、少なくとも施工管理ユーザを含むステップと、
前記第２図面に基づいて第１図面を確定し、前記第２図面は、前記第１図面が更新された後の図面であるステップと、
前記第１図面に対する前記第２図面の変更要素を識別するステップと、
前記変更要素が属する目標図面ユニットを確定するステップと、
前記目標図面ユニットと第２ユーザとの相関関係を取得し、前記相関関係に基づいて第２ユーザに第１リマインドを送信し、前記第２ユーザは、少なくとも施工者を含むステップと、
を含むことを特徴とする、図面情報の処理方法。
続きを表示（約 2,800 文字）【請求項２】
前記目標図面ユニットと第２ユーザとの相関関係を取得するステップは、
初期図面を取得するステップと、
前記初期図面から図面ユニットを分離するステップと、
前記図面ユニットにおける最小生産ユニットを確定するステップと、
割り当てられたタスクシートを取得し、前記タスクシートが前記最小生産ユニットの割当情報を含むステップと、
前記タスクシートに基づいて前記相関関係を確定するステップと、
を含むことを特徴とする、請求項１に記載の図面情報の処理方法。
【請求項３】
第２図面に基づいて第１図面を確定するステップは、
前記第２図面のラベル情報を取得するステップと、
前記ラベル情報に基づいて、前記現在施工項目の履歴図面において前記第１図面を確定するステップと、
を含むことを特徴とする、請求項１に記載の図面情報の処理方法。
【請求項４】
前記第１図面に対する前記第２図面の変更要素を識別するステップは、
前記第１図面の第１幾何要素及び前記第１幾何要素の第１属性情報を抽出するステップと、
前記第２図面の第２幾何要素及び前記第２幾何要素の第２属性情報を抽出するステップと、
前記第１属性情報及び前記第２属性情報に基づいて、前記第１幾何要素と前記第２幾何要素をマッチングして要素ペアを得るステップと、
前記要素ペアにおける前記第１幾何要素と前記第２幾何要素の間の差異を識別するステップと、
前記差異が第１所定条件を満たした前記要素ペアに対応する前記第２幾何要素を前記変更要素として確定するステップと、
を含むことを特徴とする、請求項１に記載の図面情報の処理方法。
【請求項５】
前記第１図面に対する前記第２図面の変更要素を識別するステップは、
第１差異プリミティブから構成される第１部分集合を確定し、前記第１差異プリミティブは、第１プリミティブ集合に含まれるが、第２プリミティブ集合に含まれないプリミティブであるステップと、
第２差異プリミティブから構成される第２部分集合を確定し、前記第２差異プリミティブは、前記第２プリミティブ集合に含まれるが、前記第１プリミティブ集合に含まれないプリミティブであり、
前記第１部分集合及び前記第２部分集合に基づいて差異プリミティブ集合を確定するステップと、
前記差異プリミティブ集合に基づいて前記変更要素を確定するステップと、
を含むことを特徴とする、請求項１に記載の図面情報の処理方法。
【請求項６】

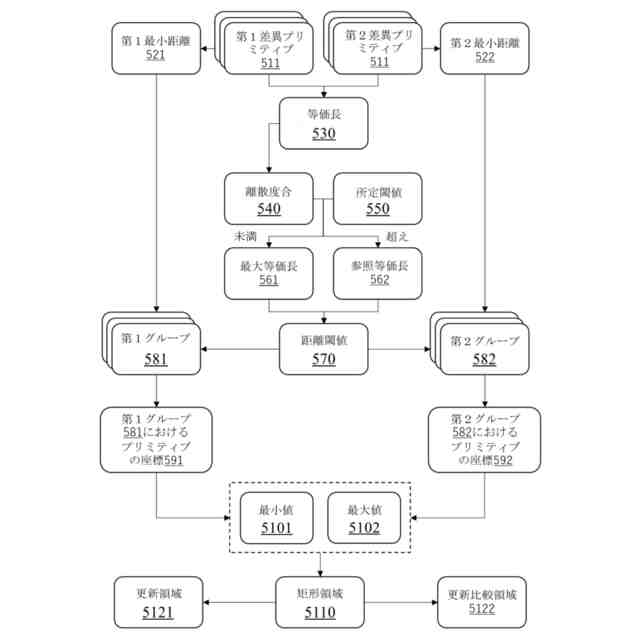

前記第１リマインドは、前記変更要素が対応する更新領域を含み、前記図面情報の処理方法は、
任意の２つの前記第１差異プリミティブの間の第１最小距離、及び任意の２つの前記第２差異プリミティブの間の第２最小距離を確定するステップと、
前記第１最小距離に基づいて前記第１差異プリミティブを少なくとも１つの第１グループに分け、前記第２最小距離に基づいて前記第２差異プリミティブを少なくとも１つの第２グループに分けるステップと、
前記少なくとも１つの第１グループに基づいて前記更新領域を生成し、前記少なくとも１つの第２グループに基づいて更新比較領域を生成するステップと、
をさらに含むことを特徴とする、請求項５に記載の図面情報の処理方法。
【請求項７】
前記少なくとも１つの第１グループに基づいて前記更新領域を生成し、前記少なくとも１つの第２グループに基づいて更新比較領域を生成するステップは、
前記少なくとも１つの第１グループにおけるプリミティブの座標の各座標軸での最小値及び最大値を取得し、前記最小値及び前記最大値からなる矩形領域に基づいて前記更新領域を確定するステップと、
前記少なくとも１つの第２グループにおけるプリミティブの座標の各座標軸での最小値及び最大値を取得し、前記最小値及び前記最大値からなる矩形領域に基づいて前記更新比較領域を確定するステップと、
を含むことを特徴とする、請求項６に記載の図面情報の処理方法。
【請求項８】
前記第１最小距離に基づいて前記第１差異プリミティブを少なくとも１つの第１グループに分け、前記第２最小距離に基づいて前記第２差異プリミティブを少なくとも１つの第２グループに分けるステップは、
距離閾値を確定するステップと、
前記第１最小距離が前記距離閾値よりも小さい前記第１差異プリミティブを同じ第１グループに分類するステップと、
前記第２最小距離が前記距離閾値よりも小さい前記第２差異プリミティブを同じ第２グループに分類するステップと、
を含むことを特徴とする、請求項６に記載の図面情報の処理方法。
【請求項９】
距離閾値を確定するステップは、
前記第１部分集合及び前記第２部分集合において、各前記第１差異プリミティブ及び各前記第２差異プリミティブの等価長を確定するステップと、
前記等価長に対して分布統計を行い、前記等価長の離散度合を確定するステップと、
前記離散度合が所定閾値よりも小さい場合、最大等価長に基づいて前記距離閾値を確定するステップと、
前記離散度合が前記所定閾値よりも大きい場合、前記等価長を順位付けするステップと、
前記等価長の順位付け結果に基づいて参照等価長を確定するステップと、
前記参照等価長に基づいて前記距離閾値を確定するステップと、
を含むことを特徴とする、請求項８に記載の図面情報の処理方法。
【請求項１０】
前記変更要素が対応する更新領域を確定するステップは、
前記差異プリミティブ集合における任意の２つのプリミティブの間の最小距離を確定するステップと、
前記最小距離に基づいて前記差異プリミティブ集合におけるプリミティブを少なくとも１つのグループに分けるステップであって、距離閾値を確定することと、前記最小距離が前記距離閾値よりも小さい前記プリミティブを同一のグループに分類させることとを含むステップと、
前記少なくとも１つのグループにおけるプリミティブに基づいて前記更新領域を生成するステップであって、前記グループにおけるプリミティブの座標の各座標軸での最小値及び最大値を取得することと、前記最小値及び前記最大値からなる矩形領域に基づいて前記更新領域を確定することとを含むステップと
を含むことを特徴とする、請求項６に記載の図面情報の処理方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
＜関連出願の相互参照＞
本出願は、２０２４年０４月０９日に出願された中国特許出願第２０２４１０４２０３２２．５号、２０２４年０４月２６日に出願された中国特許出願第２０２４１０５１０２０６．２号、及び２０２４年１２月１３日に出願された中国特許出願第２０２４１１８３８３４７．３号の優先権を主張し、その全内容は参照により本明細書に組み込まれる。
本発明は、施工図面の技術分野に関し、特に、図面情報の処理方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
図面は、プロジェクトの全体レイアウト、構造、規模の大きさ、設計形式などの情報をグラフィカルに表示することができ、建築設計、機械製造などの各産業に広く適用されているが、プロジェクトを実行するまで、通常、複数回の修正と検証を必要とする。変更前後の図面について、その変更情報の伝達、変更内容の比較、変更内容に対応するフレームの位置決めなどの段階には、いずれも多くの不便がある。例えば、図面変更情報の伝送が間に合わないことによる施工ミス、図面内容が頻繁に変動することによる差異データが多いために見るのに不便であること、図面変更内容をチェックする時に手動で拡大縮小してフレームをドラッグすることによる手動誤差などの問題がある。
【０００３】
したがって、図面情報の通知、図面情報のクラスタリング、及び図面情報の位置決めの３つの機能を両立して、図面情報を知能化、自動化、正確化して管理することができる図面情報の処理方法を提供することが望ましい。
【発明の概要】
【０００４】
本明細書の１つ又は複数の実施例によれば、図面情報の処理方法が提供される。この方法は、第１ユーザによってアップロードされた現在施工項目の第２図面を取得し、前記第１ユーザは、少なくとも施工管理ユーザを含むステップと、前記第２図面に基づいて第１図面を確定し、前記第２図面は、前記第１図面が更新された後の図面であるステップと、前記第１図面に対する前記第２図面の変更要素を識別するステップと、前記変更要素が属する目標図面ユニットを確定するステップと、前記目標図面ユニットと第２ユーザとの相関関係を取得し、前記相関関係に基づいて第２ユーザに第１リマインドを送信し、前記第２ユーザは、少なくとも施工者を含むステップと、を含む。
【０００５】
いくつかの実施例において、前記目標図面ユニットと第２ユーザとの相関関係を取得するステップは、初期図面を取得するステップと、前記初期図面から図面ユニットを分離するステップと、前記図面ユニットにおける最小生産ユニットを確定するステップと、割り当てられたタスクシートを取得し、前記タスクシートが前記最小生産ユニットの割当情報を含むステップと、前記タスクシートに基づいて前記相関関係を確定するステップと、を含む。
【０００６】
いくつかの実施例において、第２図面に基づいて第１図面を確定するステップは、前記第２図面のラベル情報を取得するステップと、前記ラベル情報に基づいて、前記現在施工項目の履歴図面において前記第１図面を確定するステップと、を含む。
【０００７】
いくつかの実施例において、前記第１図面に対する前記第２図面の変更要素を識別するステップは、前記第１図面の第１幾何要素及び前記第１幾何要素の第１属性情報を抽出するステップと、前記第２図面の第２幾何要素及び前記第２幾何要素の第２属性情報を抽出するステップと、前記第１属性情報及び前記第２属性情報に基づいて、前記第１幾何要素と前記第２幾何要素をマッチングして要素ペアを得るステップと、前記要素ペアにおける前記第１幾何要素と前記第２幾何要素の間の差異を識別するステップと、前記差異が第１所定条件を満たした前記要素ペアに対応する前記第２幾何要素を前記変更要素として確定するステップと、を含む。
【０００８】
いくつかの実施例において、前記第１図面に対する前記第２図面の変更要素を識別するステップは、第１差異プリミティブから構成される第１部分集合を確定し、前記第１差異プリミティブは、第１プリミティブ集合に含まれるが、第２プリミティブ集合に含まれないプリミティブであるステップと、第２差異プリミティブから構成される第２部分集合を確定し、前記第２差異プリミティブは、前記第２プリミティブ集合に含まれるが、前記第１プリミティブ集合に含まれないプリミティブであり、前記第１部分集合及び前記第２部分集合に基づいて差異プリミティブ集合を確定するステップと、前記差異プリミティブ集合に基づいて前記変更要素を確定するステップと、を含む。
【０００９】
いくつかの実施例において、前記第１リマインドは、前記変更要素が対応する更新領域を含み、前記方法は、任意の２つの前記第１差異プリミティブの間の第１最小距離、及び任意の２つの前記第２差異プリミティブの間の第２最小距離を確定するステップと、前記第１最小距離に基づいて前記第１差異プリミティブを少なくとも１つの第１グループに分け、前記第２最小距離に基づいて前記第２差異プリミティブを少なくとも１つの第２グループに分けるステップと、前記少なくとも１つの第１グループに基づいて前記更新領域を生成し、前記少なくとも１つの第２グループに基づいて更新比較領域を生成するステップと、をさらに含む。
【００１０】
いくつかの実施例において、前記少なくとも１つの第１グループに基づいて前記更新領域を生成し、前記少なくとも１つの第２グループに基づいて更新比較領域を生成するステップは、前記少なくとも１つの第１グループにおけるプリミティブの座標の各座標軸での最小値及び最大値を取得し、前記最小値及び前記最大値からなる矩形領域に基づいて前記更新領域を確定するステップと、前記少なくとも１つの第２グループにおけるプリミティブの座標の各座標軸での最小値及び最大値を取得し、前記最小値及び前記最大値からなる矩形領域に基づいて前記更新比較領域を確定するステップと、を含む。
（【００１１】以降は省略されています）
