特許ウォッチ

公開番号2025159834
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062636
出願日2024-04-09
発明の名称ガーネット型固体電解質単結晶の製造方法
出願人株式会社コイケ,国立研究開発法人産業技術総合研究所
代理人個人
主分類C30B 29/22 20060101AFI20251015BHJP(結晶成長)
要約【課題】単結晶の大口径化を可能とするガーネット型固体電解質単結晶の製造方法を提供することを目的とする。
【解決手段】チョクラルスキー法により、ルツボ内の原料融液から単結晶を引き上げて育成するガーネット型固体電解質単結晶の製造方法であって、種結晶を含む育成中のガーネット型固体電解質単結晶を1150℃以上に維持して引き上げるステップと、原料融液からガーネット型固体電解質単結晶を切り離して徐冷するステップと、を含む。

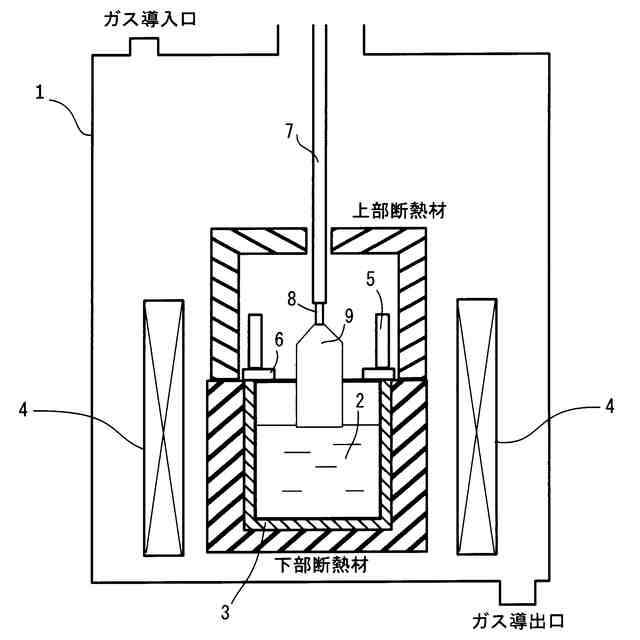

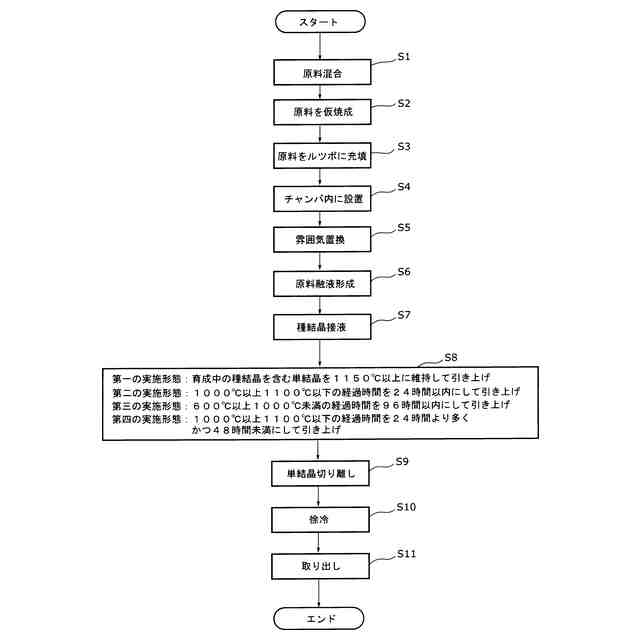

【選択図】図2
特許請求の範囲【請求項１】
チョクラルスキー法により、ルツボ内の原料融液から単結晶を引き上げて育成するガーネット型固体電解質単結晶の製造方法であって、
種結晶を含む育成中のガーネット型固体電解質単結晶を１１５０℃以上に維持して引き上げるステップと、
原料融液から前記ガーネット型固体電解質単結晶を切り離して徐冷するステップと、
を含むことを特徴とするガーネット型固体電解質単結晶の製造方法。
続きを表示（約 690 文字）【請求項２】
チョクラルスキー法により、ルツボ内の原料融液から単結晶を引き上げて育成するガーネット型固体電解質単結晶の製造方法であって、
種結晶を含む育成中のガーネット型固体電解質単結晶が１０００℃以上１１００℃以下の範囲となる経験時間を２４時間以内にして引き上げるステップと、
原料融液から前記ガーネット型固体電解質単結晶を切り離して徐冷するステップと、
を含むことを特徴とするガーネット型固体電解質単結晶の製造方法。
【請求項３】
チョクラルスキー法により、ルツボ内の原料融液から単結晶を引き上げて育成するガーネット型固体電解質単結晶の製造方法であって、
種結晶を含む育成中のガーネット型固体電解質単結晶が６００℃以上１０００℃未満となる経験時間を９６時間以内にして引き上げるステップと、
原料融液から前記ガーネット型固体電解質単結晶を切り離して徐冷するステップと、
を含むことを特徴とするガーネット型固体電解質単結晶の製造方法。
【請求項４】
チョクラルスキー法により、ルツボ内の原料融液から単結晶を引き上げて育成するガーネット型固体電解質単結晶の製造方法であって、
種結晶を含む育成中のガーネット型固体電解質単結晶が１０００℃以上１１００℃以下の範囲となる経験時間を２４時間より多くかつ４８時間未満にして引き上げるステップと、
原料融液から前記ガーネット型固体電解質単結晶を切り離して徐冷するステップと、
を含むことを特徴とするガーネット型固体電解質単結晶の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、高性能二次電池用材料として期待され、高いリチウムイオン伝導率が得られるガーネット型固体電解質単結晶の製造方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
ガーネット型固体電解質単結晶は高いリチウムイオン伝導率を示す材料であり、高性能二次電池用材料として期待されている。材料の種類としては、LLZ（Li
7
La
3
Zr
2
O
12
）、LLZT（Li
(7-x)
La
3
Zr
(2-x)
Ta
x
O
12
）、LLZN（Li
(7-x)
La
3
Zr
(2-x)
Nb
x
O
12
）、LLZTN（Li
(7-x-y)
La
3
Zr
(2-x-y)
Ta
x
Nb
y
O
12
）、LGaLZ（Li
(7-x)
Ga
c
La
3
Zr
2
O
12
）、LALZ（Li
(7-3x)
Al
x
La
3
Zr
2
O
12
）、LLTO（Li
5
La
3
Ta
2
O
12
）、LBLT（Li
6
BaLa
2
Ta
2
O
12
）など様々であり、これらの単結晶はフローティングゾーン（ＦＺ）法またはチョクラルスキー（ＣＺ）法で製造できることが知られている（特許文献１～６参照）。
【０００３】
しかしながら、これまでに報告されているこれらの単結晶は、最大でも直径１０ｍｍ程度と小口径に限られており、実用化および製造コストの低減には適しておらず、単結晶の大口径化が望まれている。
【先行技術文献】
【特許文献】
【０００４】
特許第６５２４０８９号公報
特許第６１２０３４６号公報
特許第６２９６２６３号公報
特許第６２７８４３３号公報
特許第６６６７１８２号公報
特許第７３６１２９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本願出願人は、大口径単結晶を低コストで製造するには、量産性に優れ、高品質な単結晶の製造法として知られているＣＺ法が優位であると考え、ＣＺ法により直径２５ｍｍ以上のガーネット型固体電解質単結晶の育成を試みてきた。しかしながら、育成中の結晶の落下や、育成した単結晶の変質およびクラックの発生などの事象が発生し、直径２５ｍｍ以上の単結晶を得ることは極めて困難であるという課題があった。
【０００６】

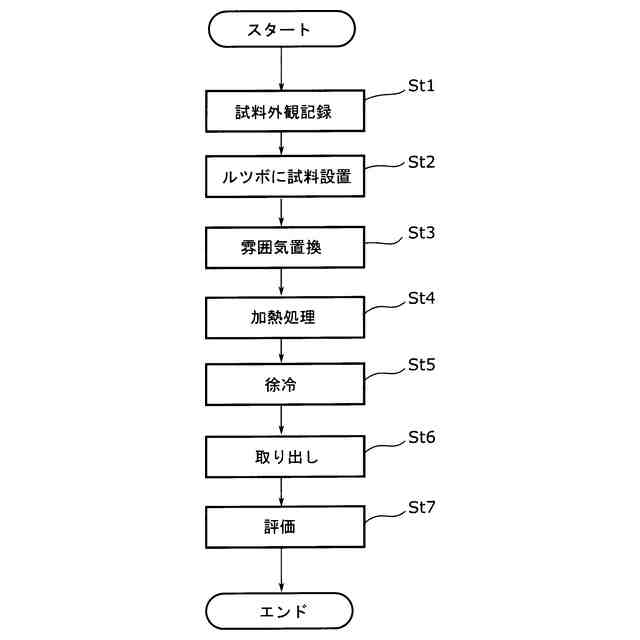

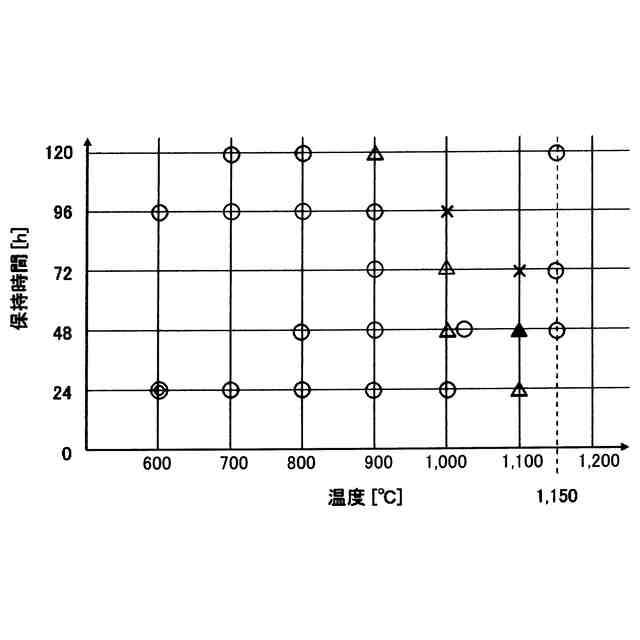

この課題を解決するために本願出願人が鋭意研究を行った結果、ガーネット型固体電解質単結晶の育成において、結晶が大口径化すると上記事象が生じる要因が、大口径化による育成時間の増大と、育成時の単結晶の経験温度帯および経験時間に依存していることが実験によって明らかになった。具体的には、本願出願人は、ガーネット型固体電解質単結晶を様々な温度と時間で熱処理する実験を行い、特定の温度帯および経験時間によって単結晶が変質および脆化することを明らかにした。
【０００７】
単結晶の大口径化によって育成時間の増加が避けられないことは自明であるが、これにより、育成中の単結晶が変質する温度帯を長時間経験することになり、その結果として、前述の事象が生じて大口径化が実現できないことを、本願出願人は突き止めた。
【０００８】
本発明は、このような事情の下になされたものであり、その目的は、ＣＺ法による大口径ガーネット型固体電解質単結晶の育成において、育成中の結晶の落下、育成した単結晶の変質およびクラック発生の原因を特定し、これらの問題を解決して単結晶の大口径化を可能とするガーネット型固体電解質単結晶の製造方法を提供することにある。
【課題を解決するための手段】
【０００９】
前述した課題を解決するためになされた、本発明に係るガーネット型固体電解質単結晶の製造方法は、チョクラルスキー法により、ルツボ内の原料融液から単結晶を引き上げて育成するガーネット型固体電解質単結晶の製造方法であって、種結晶を含む育成中のガーネット型固体電解質単結晶を１１５０℃以上に維持して引き上げるステップと、原料融液から前記ガーネット型固体電解質単結晶を切り離して徐冷するステップと、を含むことに特徴を有する。
【００１０】
または、前述した課題を解決するためになされた、本発明に係るガーネット型固体電解質単結晶の製造方法は、チョクラルスキー法により、ルツボ内の原料融液から単結晶を引き上げて育成するガーネット型固体電解質単結晶の製造方法であって、種結晶を含む育成中のガーネット型固体電解質単結晶が１０００℃以上１１００℃以下の範囲となる経験時間を２４時間以内にして引き上げるステップと、原料融液から前記ガーネット型固体電解質単結晶を切り離して徐冷するステップと、を含むことに特徴を有する。
（【００１１】以降は省略されています）
