公開番号2025138592
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2025035435
出願日2025-03-06
発明の名称バルクSiC結晶の製造方法
出願人サイクリスタルゲーエムベーハー
代理人個人,個人
主分類C30B 29/36 20060101AFI20250917BHJP(結晶成長)
要約【課題】より少ない応力を有するバルクSiC単結晶を作ることができる方法を提供する。
【解決手段】昇華成長によるバルクSiC単結晶の製造方法を提供する。ウェハー状単結晶SiC種結晶2にて、内部の初期応力測定を実行し、種結晶は、SiC成長を意図した表面3を有するウェハー前側4、ウェハー後側5及び軸方向に延びる結晶長手中間軸6を有し、半径方向が軸方向と垂直に指向している。SiC種結晶は応力測定結果を用いて、初期応力が第1応力境界値より低いときに第1クラスに分類され、初期応力が第1応力境界値から第2応力境界値までであるときに第2クラスに分類され、初期応力が第2応力境界値を超えるときに第3クラスに分類される。SiC種結晶が第1クラス又は第2クラスに分類されたときだけ、SiC種結晶を用いて昇華成長を実行し、第2クラスに分類された場合少なくとも1つの応力減少手段を実行する。
【選択図】図1
特許請求の範囲【請求項１】
昇華成長によるバルクＳｉＣ単結晶の製造方法であって、
ａ）内部の物理的な初期の種応力を検出するための応力測定を、ウェハー状の単結晶のＳｉＣ種結晶（２）にて実行し、前記ＳｉＣ種結晶（２）は、成長させるべき前記バルクＳｉＣ単結晶の成長を意図した成長表面（３）を有するウェハー前側（４）、ウェハー後側（５）及び軸方向に延びる結晶長手中間軸（６）を有し、半径方向が前記軸方向と垂直に指向しており、
ｂ）前記応力測定を用いて、前記ＳｉＣ種結晶（２）の分類を実行し、前記ＳｉＣ種結晶（２）は、
ｂ１）検出される前記初期の種応力が第１応力境界値より低いときに第１クラスに分類され、
ｂ２）検出される前記初期の種応力が前記第１応力境界値から第２応力境界値までであるときに第２クラスに分類され、
ｂ３）検出される前記初期の種応力が前記第２応力境界値を超えるときに第３クラスに分類され、
及び
ｃ）前記ＳｉＣ種結晶（２）が前記第１クラス又は前記第２クラスに分類されたときだけ、前記バルクＳｉＣ単結晶が前記ＳｉＣ種結晶（２）にて成長する実際の昇華成長を、前記ＳｉＣ種結晶（２）を用いて実行し、
ｃ１）前記第２クラスに分類された場合、少なくとも１つの応力減少手段を実行する、製造方法。
続きを表示（約 1,300 文字）【請求項２】
応力測定を用いて、前記ＳｉＣ種結晶（２）内の前記初期の種応力の応力分布を決定する、ことを特徴とする請求項１に記載の製造方法。
【請求項３】

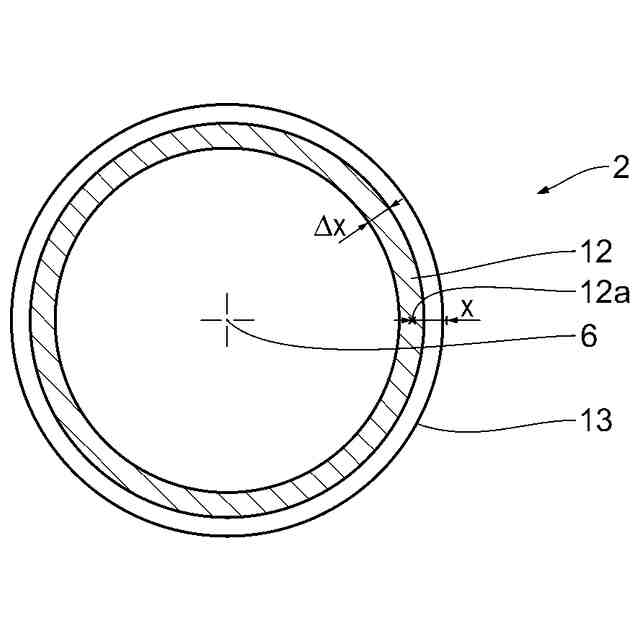

前記結晶長手中間軸（６）上に配置される前記ＳｉＣ種結晶（２）の中央と前記ＳｉＣ種結晶（２）の半径方向縁領域（１２）の間で測定される応力差であって、５ＭＰａ～１５ＭＰａの範囲内である、特に７．５ＭＰａ～１２．５ＭＰａの範囲内である、好ましくは１０ＭＰａである応力差が、第１応力境界値として使用される、ことを特徴とする請求項１又は２に記載の製造方法。
【請求項４】
前記結晶長手中間軸（６）上に配置される前記ＳｉＣ種結晶（２）の中央と前記ＳｉＣ種結晶（２）の半径方向縁領域（１２）の間で測定される応力差であって、４００ＭＰａ～６００ＭＰａの範囲内である、特に４５０ＭＰａ～５５０ＭＰａの範囲内である、好ましくは５００ＭＰａである応力差が、第２応力境界値として使用される、ことを特徴とする請求項１～３のいずれか一項に記載の製造方法。
【請求項５】

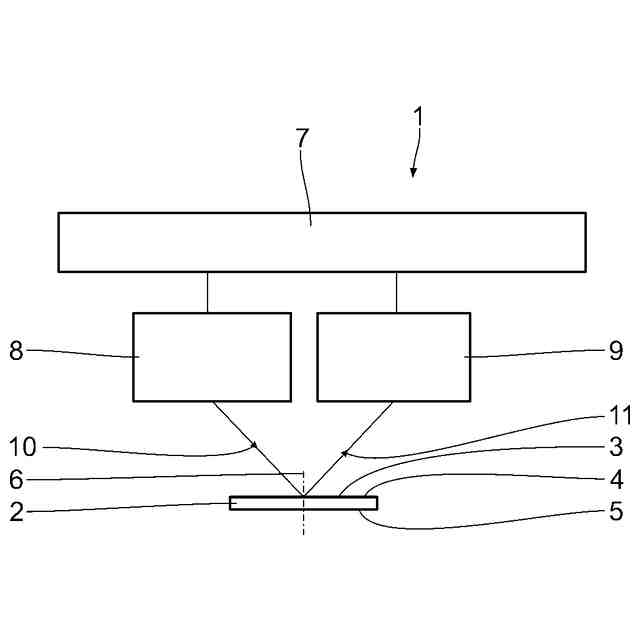

前記ＳｉＣ種結晶（２）の前記応力測定が、Ｘ線回折測定、中性子回折測定、ラマンシフトの測定又は光弾性の測定により実行される、ことを特徴とする請求項１～４のいずれか一項に記載の製造方法。
【請求項６】

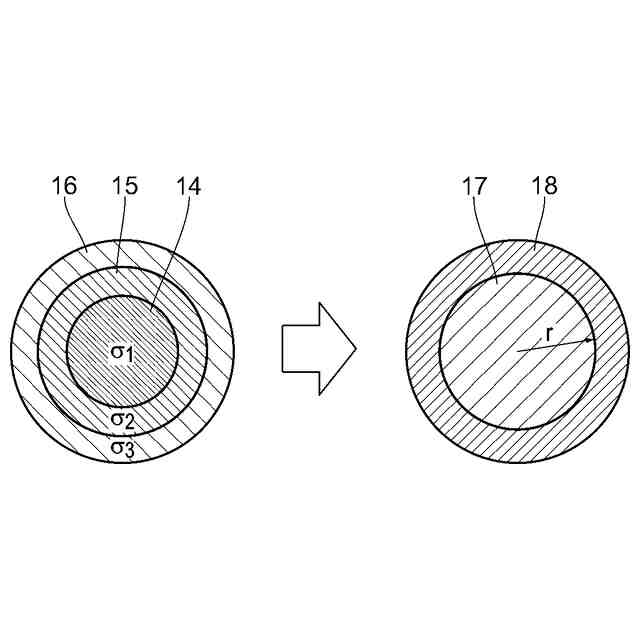

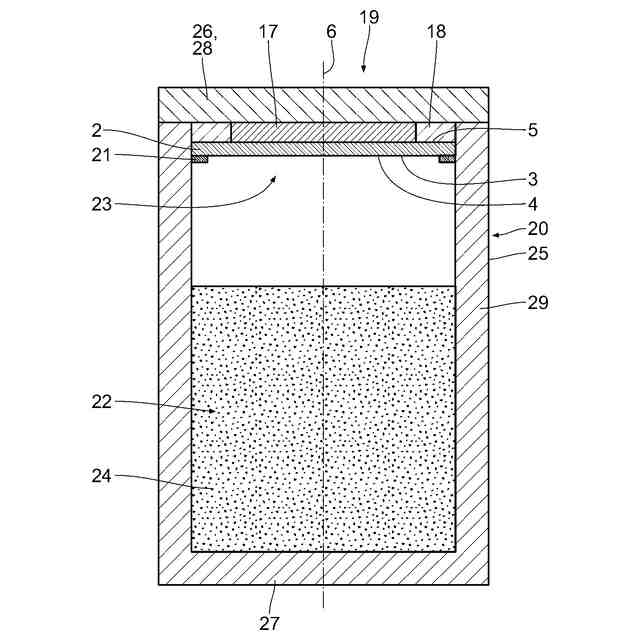

前記少なくとも１つの応力減少手段が、前記ＳｉＣ種結晶（２）の前記ウェハー後側（５）を複数の応力減少要素（１７，１８）に接触させることから成り、前記応力減少要素（１７，１８）は異なるレベルの熱伝導率を有する、ことを特徴とする請求項１～５のいずれか一項に記載の製造方法。
【請求項７】

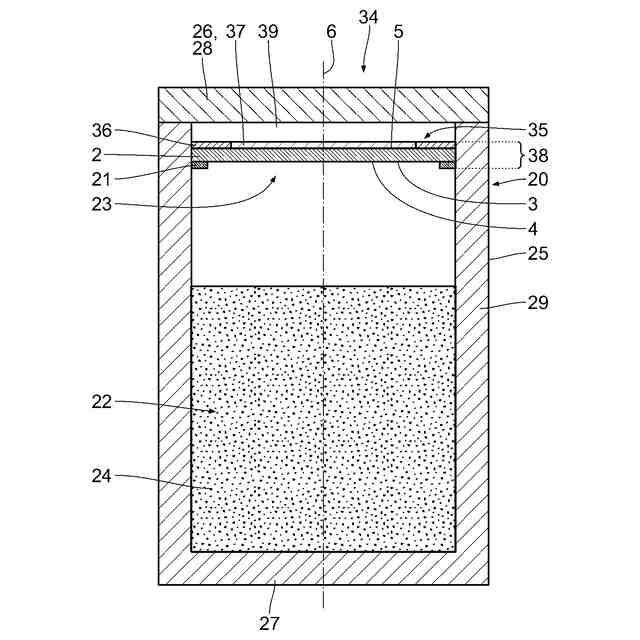

前記少なくとも１つの応力減少手段が、前記昇華成長のための装置（３０；３４；４６）の使用から成り、当該装置は、当該装置（３０；３４；４６）に導入される前記ＳｉＣ種結晶（２）の前記ウェハー後側（５）に軸方向に隣接する領域に少なくとも１つの横断キャビティ（３３；３９；４８）を含む、ことを特徴とする請求項１～６のいずれか一項に記載の製造方法。
【請求項８】

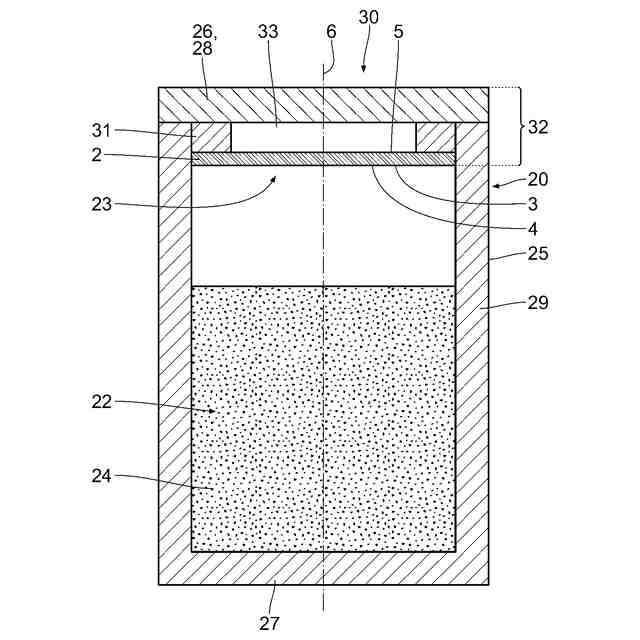

前記横断キャビティ（３３）が、前記ＳｉＣ種結晶（２）の前記ウェハー後側（５）に直接隣接して配置される、ことを特徴とする請求項７に記載の製造方法。
【請求項９】
前記横断キャビティ（４８）が、前記装置（４６）のコンポーネントとして前記昇華成長のために使用される成長るつぼ（２０）の軸方向前端壁（２８，４７）に配置される、ことを特徴とする請求項７又は８に記載の製造方法。
【請求項１０】
前記少なくとも１つの応力減少手段が、前記昇華成長のために使用される成長るつぼ（２０）を有する装置（４０）から成り、当該装置（４０）に導入される前記ＳｉＣ種結晶（２）に隣接して配置される前記成長るつぼの軸方向前端壁（２８，４２）が少なくとも１つの凹部（４５）を有する、ことを特徴とする請求項１～９のいずれか一項に記載の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、昇華成長による少なくとも１つのバルクＳｉＣ結晶の製造方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
その優れた物理的、化学的、電気的及び光学特性の理由で、半導体材料炭化ケイ素（ＳｉＣ）は、とりわけ、電力切り替え半導体部品のための、高周波部品のための及び特別な発光半導体部品のための出発原料として使用される。これらの部品（コンポーネント）は、最大の可能なサブストレート直径を有し、最高の可能な品質を有するＳｉＣサブストレート（＝ＳｉＣウェハー）を必要とする。これらは、高価値のバルクＳｉＣ単結晶を基礎とする。
【０００３】
このようなバルクＳｉＣ単結晶は一般的に、物理気相輸送（ＰＶＴ）により、例えば特許文献１に記載された昇華法により作られる。その場合、ＳｉＣ種結晶としての単結晶ＳｉＣウェハーが、適切な原料物質と共に成長るつぼに導入される。制御された温度、圧力及びガス条件下で、原料物質が昇華される。ガス種（＝ＳｉＣ、Ｓｉ
２
Ｃ、ＳｉＣ
２
）が、軸方向の温度勾配の理由でＳｉＣ種結晶に輸送され、それらガス種はＳｉＣ成長気相からＳｉＣ種結晶上に析出され、バルクＳｉＣ単結晶が成長する。
【０００４】
これらバルクＳｉＣ単結晶から、ウェハー状の単結晶ＳｉＣサブストレートが、例えばワイヤーソーによって切断され、次に、－特に－部品製造の一部としてのそれらの表面の多段階の研磨処理の後に、特にＳｉＣから成る少なくとも１つのエピタキシャル層を備えられる。欠陥が一般的に、ＳｉＣサブストレートから適用されるエピタキシャル層に伝播され、ゆえに部品特性の劣化をもたらす。したがって、部品の品質は基本的に、成長したバルクＳｉＣ単結晶とそこから得られるＳｉＣサブストレートの品質に依存する。
【０００５】
使用されるＳｉＣサブストレートの幾何学形状は部品のエピタキシャル層の製造にとって非常に重要である。よって、エピタキシャルリアクターにおいて、均質的且つ高品質のエピタキシャル層成長のために非常に重要である良好な熱カップリングは基本的に、相当な反りを有さないＳｉＣサブストレートの場合にのみ実現される。対照的に、悪い幾何学的特性を有する、すなわち過度の量の反り及び／又は撓みを有するＳｉＣサブストレートは、エピタキシャル工程からより悪い品質及び／又は低めの歩留まりを不可避的にもたらす。
【０００６】
ＳｉＣサブストレートの品質を減少させ得るさらなる観点は材料内の応力である。成長されるバルクＳｉＣ結晶内に存在する応力は、具体的に、結晶欠陥（例えば、特に転移）の形成、さらなる工程中の破損、又はこのようなバルクＳｉＣ結晶から作られるＳｉＣサブストレートにおける変形（上を参照）をもたらし得る。それにより、ＳｉＣサブストレートの経済的な製造能力が大いに損なわれる。さらには、このような応力誘起性の変形を有するＳｉＣサブストレートは、限られた別な使用にしか利用できない。
【０００７】
特許文献２は、ＳｉＣサブストレートがさらなる工程中に示す反りを見積もるためにＳｉＣサブストレートにおけるこれら応力の測定を記載している。この目的に適した測定法は、ＳｉＣ結晶格子でのラマン散乱又はラマンシフトの検出及び評価又はＳｉＣ結晶格子でのＸ線回折の検出及び評価に基づく。
【０００８】
望まれない応力が、結晶成長のために必要な温度勾配という理由で成長工程中のＳｉＣ結晶成長中に生じ得る。これらの熱的効果は、一方で、材料輸送のための移動力が必要とされ（＝ＳｉＣ原料物質からＳｉＣ種結晶への温度差）、他方で、半径方向縁領域から結晶の中央の方向への欠陥の増殖を防止するために、成長するバルクＳｉＣ単結晶の成長境界（＝成長表面）が或る凸状の湾曲を有さねばならない点で、作られる。しかしながら、バルクＳｉＣ単結晶における応力はまた、例えば成長るつぼとバルクＳｉＣ単結晶における異なる冷却挙動の理由のために実際の成長工程の後の冷却中に、るつぼ壁と成長されるバルクＳｉＣ単結晶の間で生じる力によって引き起こされ得る。よってこの場合、壁効果が原因である。材料内の応力の原因となる壁効果及び熱的効果は、ＳｉＣ成長中に処理パラメータによってトリガー又は決定される。成長装置の適切な構造及び／又は適切な工程ガイドが、少なくともある程度、応力の原因としての熱的効果及び壁効果を弱める。
【０００９】
特許文献３が、ＳｉＣ種結晶内の温度が一様とされることを記載する。したがって、熱的効果から生じるＳｉＣ種結晶内の温度差及びそれゆえ内部応力は減少される。この目的のため、移動可能な適合要素を含むマルチパート断熱材がＳｉＣ種結晶の後側に配置される。前記適合要素の移動は、ＳｉＣ種結晶の後側に設けられるキャビティ（空洞）がその寸法をそれぞれの（熱）条件に適合され得ることを意味する。しかしながら、この構造は複雑であり、ゆえに高価でもある。
【００１０】
特許文献４は、壁効果によって引き起こされる応力を避けるために、内側層における多孔質グラファイト及び外側層における硬質グラファイトを備えた２層インサートが成長るつぼの内壁とＳｉＣ種結晶とそこで成長するバルクＳｉＣ単結晶の間にどのようにして導入されるかを記載する。
（【００１１】以降は省略されています）
