公開番号2025125704
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024021806
出願日2024-02-16
発明の名称人工水晶製造装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類C30B 29/18 20060101AFI20250821BHJP(結晶成長)
要約【課題】制御部材は、個々の種水晶の近傍に設けられるため、育成枠の組み立てに手間がかかるという課題を有する。
【解決手段】人工水晶製造装置は、鉛直軸に沿って延びる筒状のオートクレーブ内で、溶解液に熱対流を生じさせ、水晶原料を溶解し、種水晶を核として溶解した前記水晶原料を再結晶させる人工水晶製造装置であって、前記オートクレーブ内に配置され、前記種水晶の一端が取り付けられる第1支持部と、前記オートクレーブ内に前記第1支持部に対して前記鉛直軸に沿って配置され、前記種水晶の他端が取り付けられる第2支持部と、前記第1支持部と前記第2支持部の少なくとも一方に取り付けられ、複数の孔を有する抑制板と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
鉛直軸に沿って延びる筒状のオートクレーブ内で、溶解液に熱対流を生じさせ、水晶原料を溶解し、種水晶を核として溶解した前記水晶原料を再結晶させる人工水晶製造装置であって、
前記オートクレーブ内に配置され、前記種水晶の一端が取り付けられる第１支持部と、
前記オートクレーブ内に前記第１支持部に対して前記鉛直軸に沿って配置され、前記種水晶の他端が取り付けられる第２支持部と、
前記第１支持部と前記第２支持部の少なくとも一方に取り付けられ、複数の孔を有する抑制板と、
を備える人工水晶製造装置。
続きを表示（約 270 文字）【請求項２】
前記抑制板は、炭素鋼、もしくは低合金鋼で構成される、
請求項１に記載の人工水晶製造装置。
【請求項３】
前記種水晶に対して、前記鉛直軸の上方に配置され、結晶粒を捕捉するフィルター部材と、
前記フィルター部材に対して、前記鉛直軸の下方に配置される対流制御板と、を備える、
請求項１に記載の人工水晶製造装置。
【請求項４】
前記抑制板は、アクマイト、エメリューサイト、ペクライトのうちの少なくともいずれかを捕捉する、
請求項１に記載の人工水晶製造装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、人工水晶製造装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
人工水晶を製造する製造装置が知られている。特許文献１に記載される製造装置は、金属容器と、育成枠と、制御部材と、を有する。金属容器は、原料としての水晶、育成枠、及びアルカリ溶液を収容する。育成枠は、種水晶を支持する。制御部材は、種水晶の両端のうちの少なくとも一方の近傍に設けられる。制御部材は、育成枠にはめ込まれる。制御部材は、アルカリ溶液の対流を制御する。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１９５８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
制御部材は、個々の種水晶の近傍に設けられるため、育成枠の組み立てに手間がかかるという課題を有する。
【課題を解決するための手段】
【０００５】
本開示の人工水晶製造装置は、鉛直軸に沿って延びる筒状のオートクレーブ内で、溶解液に熱対流を生じさせ、水晶原料を溶解し、種水晶を核として溶解した前記水晶原料を再結晶させる人工水晶製造装置であって、前記オートクレーブ内に配置され、前記種水晶の一端が取り付けられる第１支持部と、前記オートクレーブ内に前記第１支持部に対して前記鉛直軸に沿って配置され、前記種水晶の他端が取り付けられる第２支持部と、前記第１支持部と前記第２支持部の少なくとも一方に取り付けられ、複数の孔を有する抑制板と、を備える。
【図面の簡単な説明】
【０００６】
水晶製造装置の概略構成を示す図。

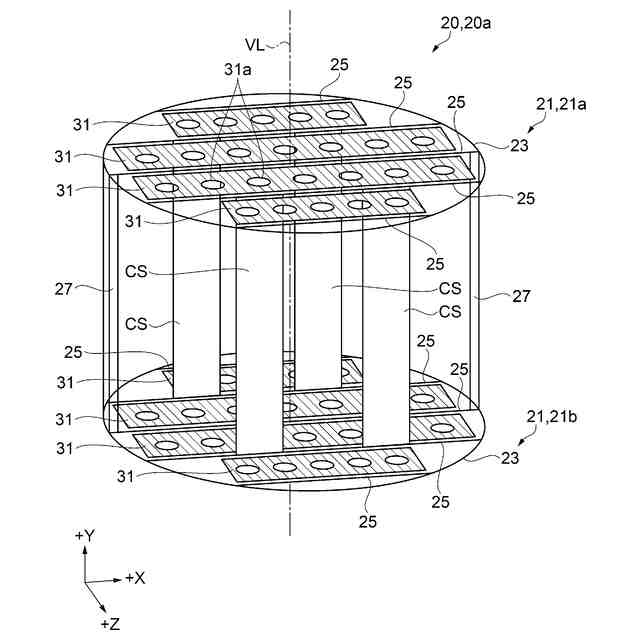

支持枠体の概略構成を示す図。
支持部の概略構成を示す図。

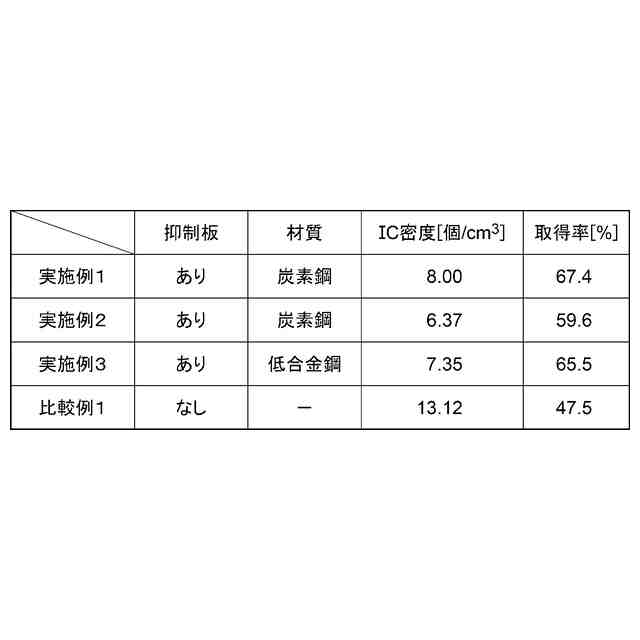

抑制板を備える水晶製造装置の評価結果を示す図。

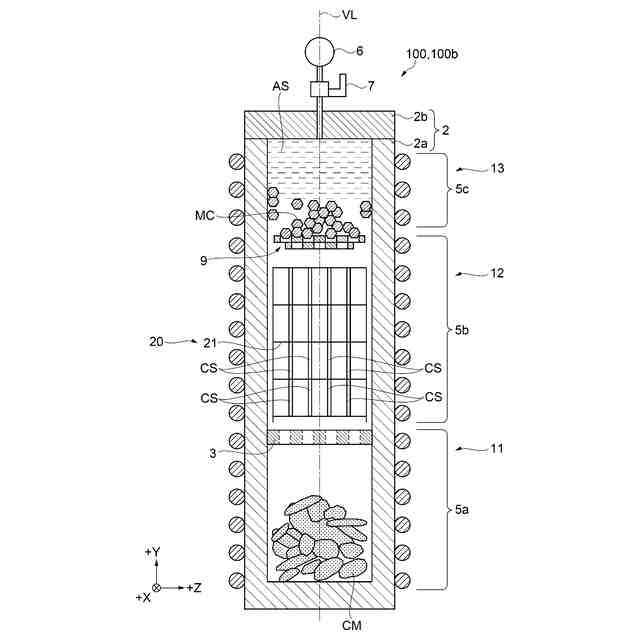

水晶製造装置の概略構成を示す図。
【発明を実施するための形態】
【０００７】

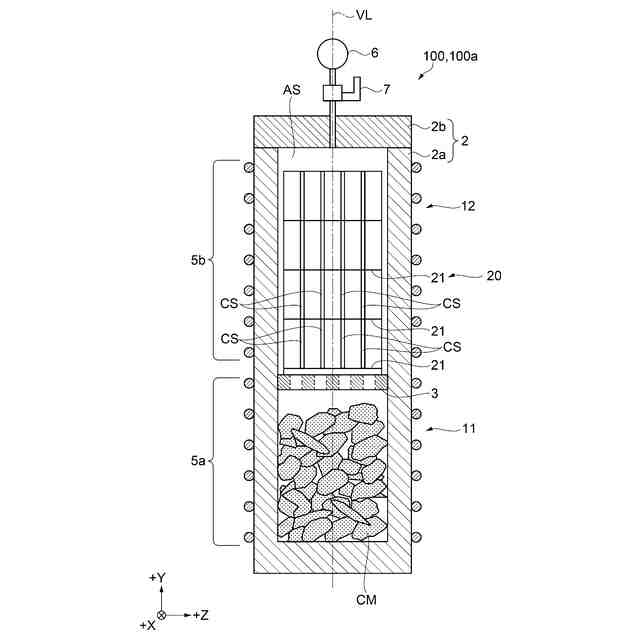

図１は、水晶製造装置１００の概略構成を示している。水晶製造装置１００は、水熱合成法によって人工水晶を製造する。図１は、水晶製造装置１００の断面構成を示している。図１は、水晶製造装置１００の一例である第１水晶製造装置１００ａを示している。図１に示す第１水晶製造装置１００ａには、人工水晶を製造する際に用いられる水晶原料ＣＭ、種水晶ＣＳ、及び溶解液ＡＳが示されている。水晶製造装置１００は、人工水晶製造装置の一例に対応する。
【０００８】
水晶製造装置１００は、水晶原料ＣＭ、種水晶ＣＳ、及び溶解液ＡＳを用いて人工水晶を製造する。水晶製造装置１００は、高温高圧の溶解液ＡＳの存在下で種水晶ＣＳ上に水晶を結晶成長させることによって水晶を製造する。水晶製造装置１００は、一例として、温度約３６０℃、圧力１１００～１７００気圧で人工水晶を製造する。水晶製造装置１００は、２～６カ月の間、結晶成長させることによって人工水晶を製造する。
【０００９】
図１を含む複数の図は、ＸＹＺ座標系を示している。Ｙ軸は、鉛直方向と平行な軸である。Ｙ軸は、鉛直軸の一例に対応する。＋Ｙ方向は、水晶製造装置１００の下方から上方に向かう方向である。－Ｙ方向は、水晶製造装置１００の上方から下方に向かう方向である。Ｘ軸は、Ｙ軸に対して直交する。＋Ｘ方向は、図１に示す水晶製造装置１００の手前から奥に向かう方向である。－Ｘ方向は、図１に示す水晶製造装置１００の奥から手前に向かう方向である。Ｚ軸は、Ｘ軸及びＹ軸に対して直交する。＋Ｚ方向は、図１に示す水晶製造装置１００の左から右に向かう方向である。－Ｚ方向は、図１に示す水晶製造装置１００の右から左に向かう方向である。
【００１０】
水晶原料ＣＭは、人工水晶を製造する際の酸化ケイ素の供給源である。水晶原料ＣＭは、高温高圧の溶解液ＡＳによって溶解される。水晶原料ＣＭには、一例として、天然の水晶片であるラスカが用いられる。
（【００１１】以降は省略されています）
