公開番号2025155583
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024167780
出願日2024-09-26
発明の名称ペリクル膜に含まれるカーボンナノチューブの配向角度の標準偏差を測定する測定方法
出願人リンテック株式会社
代理人弁理士法人樹之下知的財産事務所
主分類G03F 1/62 20120101AFI20251002BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】機械的強度に優れたペリクル膜を提供すること。

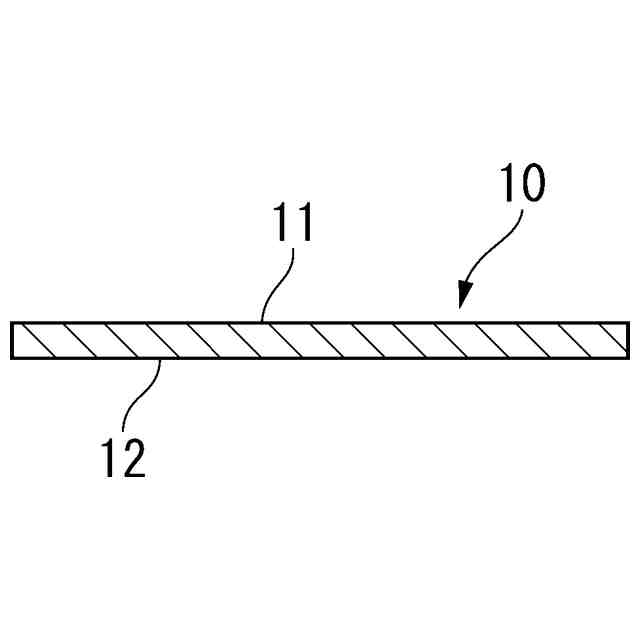

【解決手段】多孔質構造を有するペリクル膜10。前記ペリクル膜10は、カーボンナノチューブを含み、前記ペリクル膜10は、第一ペリクル膜面11と、前記第一ペリクル膜面11とは反対側の第二ペリクル膜面12とを備え、前記ペリクル膜10の前記第一ペリクル膜面11又は前記第二ペリクル膜面12を撮像した画像に対して、二次元フーリエ変換を実施して取得したパワースペクトル画像の近似楕円に基づいて求められる、前記カーボンナノチューブの配向角度の標準偏差が8.0°以下である。
【選択図】図1
特許請求の範囲【請求項１】
多孔質構造を有するペリクル膜であって、
前記ペリクル膜は、カーボンナノチューブを含み、
前記ペリクル膜は、第一ペリクル膜面と、前記第一ペリクル膜面とは反対側の第二ペリクル膜面とを備え、

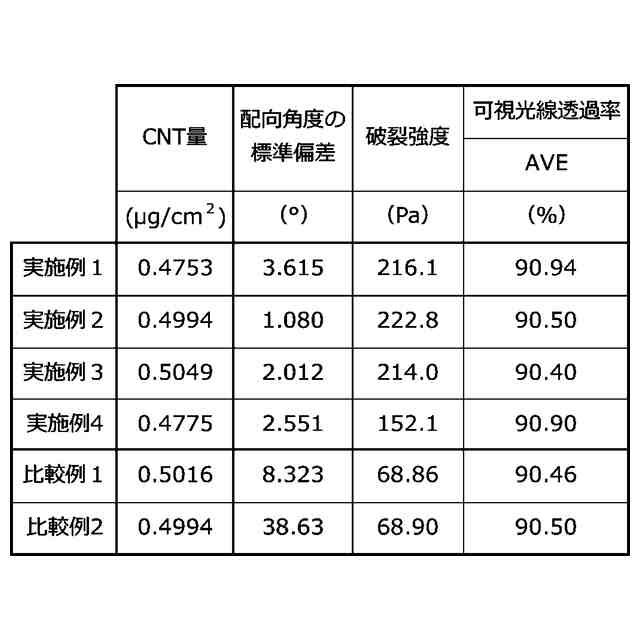

前記ペリクル膜の前記第一ペリクル膜面又は前記第二ペリクル膜面を撮像した画像に対して、二次元フーリエ変換を実施して取得したパワースペクトル画像の近似楕円に基づいて求められる、前記カーボンナノチューブの配向角度の標準偏差が８．０°以下である、
ペリクル膜。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載のペリクル膜において、
前記カーボンナノチューブの配向角度の標準偏差が０．５°以上、８．０°以下である、
ペリクル膜。
【請求項３】
請求項１又は請求項２に記載のペリクル膜において、
前記第一ペリクル膜面又は前記第二ペリクル膜面を撮像した画像は、走査型電子顕微鏡によって撮像した画像である、
ペリクル膜。
【請求項４】
請求項１又は請求項２に記載のペリクル膜において、
前記カーボンナノチューブの長さが、０．１μｍ以上、１０００μｍ以下である、
ペリクル膜。
【請求項５】
請求項１又は請求項２に記載のペリクル膜において、
前記カーボンナノチューブの断面直径が、０．２ｎｍ以上、５０ｎｍ以下である、
ペリクル膜。
【請求項６】
請求項１又は請求項２に記載のペリクル膜において、
自立性を有する、
ペリクル膜。
【請求項７】

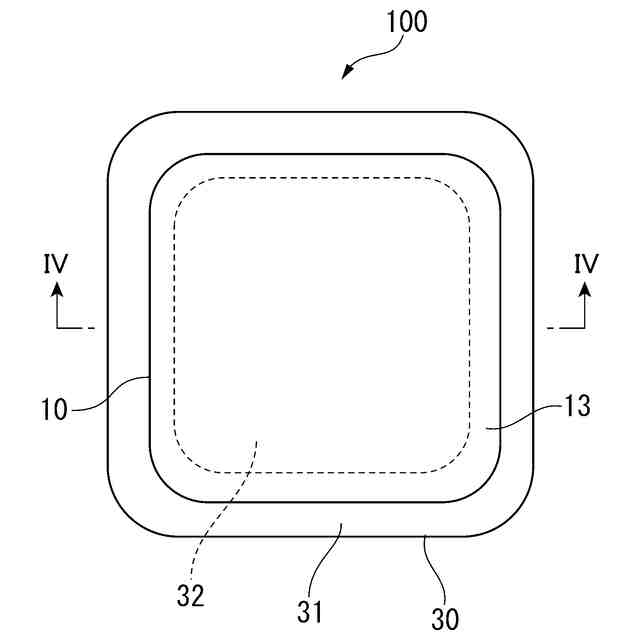

請求項１又は請求項２に記載のペリクル膜と、
枠部と前記枠部に囲まれた開口部とを有し、前記ペリクル膜を支持する支持体と、
を備える、
ペリクル。
【請求項８】
多孔質構造を有するペリクル膜に含まれるカーボンナノチューブの配向角度の標準偏差を測定する測定方法であって、
カーボンナノチューブを含み、第一ペリクル膜面と、前記第一ペリクル膜面とは反対側の第二ペリクル膜面とを備えるペリクル膜を準備する工程と、
準備した前記ペリクル膜の前記第一ペリクル膜面又は前記第二ペリクル膜面を走査型電子顕微鏡により撮像して、前記ペリクル膜の表面における画像データを取得する工程と、
取得した前記画像データに対して、二次元フーリエ変換を実施してパワースペクトル画像を取得する工程と、

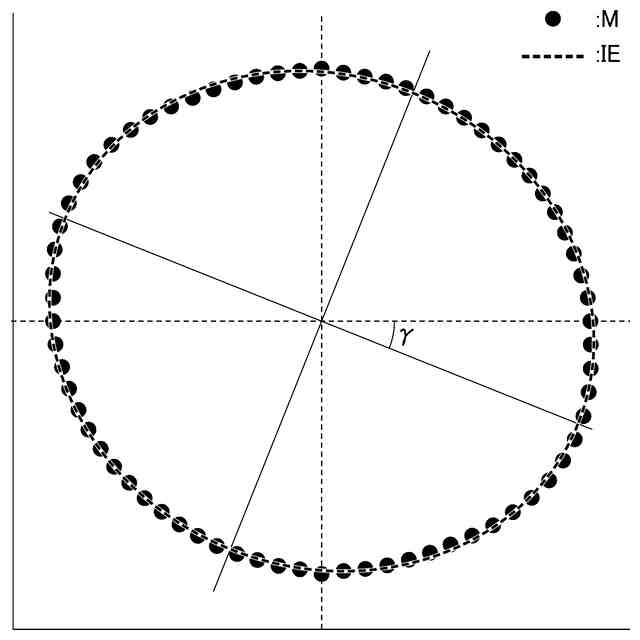

取得した前記パワースペクトル画像に対して、平均振幅の角度分布図から近似楕円を描き、前記近似楕円における半径方向の配向強度の平均値を算出する工程と、
前記算出した配向強度の平均値に対して、楕円の方程式に基づいて、前記近似楕円の傾きを算出して、配向角度を取得する工程と、
前記配向角度の標準偏差を算出する工程と、
を備える、
測定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ペリクル膜及びペリクル、並びに、ペリクル膜に含まれるカーボンナノチューブの配向角度の標準偏差を測定する測定方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
半導体デバイス等の製造工程では、例えば、半導体ウエハ等の基板にフォトレジストを塗布し、フォトレジストを塗布した基板上に、フォトマスクを用いて光を照射し、フォトレジストを除去することにより、基板上に目的とする回路パターンが形成される。
【０００３】
フォトマスク上に異物が付着した状態で光が照射されると、付着した異物によって、基板上に形成された回路パターンに支障を来す場合がある。このため、フォトマスク上への異物の付着を抑制するために、異物を捕捉させるためのペリクル膜を備えたペリクルが使用される場合がある。ペリクルは、フォトマスクの上方に、ペリクル膜がフォトマスクに接しない距離で配置される。
【０００４】
近年、より微細な回路パターンを形成するために、極端紫外線（ＥＵＶ：ＥｘｔｒｅｍｅＵｌｔｒａＶｉｏｌｅｔ）の使用が検討されている。ＥＵＶは、波長１ｎｍ以上、１００ｎｍ以下の光を指す。ＥＵＶとしては、例えば、具体的には、１３．５ｎｍ±０．３ｎｍ程度の光線が使用されつつある。ＥＵＶがペリクル膜に照射された場合、ＥＵＶはペリクル膜を透過するものの、照射されたＥＵＶの一部はペリクル膜に吸収される。吸収されたＥＵＶの光エネルギーは熱エネルギーに変換されることにより、ペリクル膜の温度が上昇する。このため、ペリクル膜には、ＥＵＶの透過性、耐熱性及び耐久性等が求められる。
【０００５】
ＥＵＶを使用して回路パターンを形成する工程に使用されるペリクルにおいて、ペリクルが備えるペリクル膜に用いられる材料の一つとして、カーボンナノチューブが検討されている。
【０００６】
例えば、特許文献１には、カーボンナノチューブを含有するカーボンナノチューブ膜を含む露光用ペリクル膜が開示されている。特許文献１に開示されるカーボンナノチューブ膜は、波長１３．５ｎｍにおけるＥＵＶ光の透過率が８０％以上であり、厚みが１ｎｍ以上、５０ｎｍ以下であり、反射率の３σが１５％以下である。
【先行技術文献】
【特許文献】
【０００７】
特開２０２３－１０６４５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１に開示されるカーボンナノチューブを含むペリクル膜において、当該ペリクル膜の厚さの均一性を高めることで、ＥＵＶ透過率の均一性を高めている。しかしながら、特許文献１に開示されるペリクル膜は、厚さの均一性に関して巨視的な視点で検討されるのみであり、微視的なカーボンナノチューブバンドルの重なりによる構造のバラつきについては検討されていない。従来のペリクル膜において、微視的な構造のバラつきが大きい場合、機械的強度を低下させる要因になることが懸念される。このため、ペリクル膜には、さらなる改善が要求されていた。
【０００９】
本発明の目的は、カーボンナノチューブを含むペリクル膜において、機械的強度に優れたペリクル膜、及び当該ペリクル膜を用いたペリクル、並びに、当該ペリクル膜に含まれるカーボンナノチューブの配向角度の標準偏差を測定する測定方法を提供することである。
【課題を解決するための手段】
【００１０】
［１］
多孔質構造を有するペリクル膜であって、
前記ペリクル膜は、カーボンナノチューブを含み、
前記ペリクル膜は、第一ペリクル膜面と、前記第一ペリクル膜面とは反対側の第二ペリクル膜面とを備え、
前記ペリクル膜の前記第一ペリクル膜面又は前記第二ペリクル膜面を撮像した画像に対して、二次元フーリエ変換を実施して取得したパワースペクトル画像の近似楕円に基づいて求められる、前記カーボンナノチューブの配向角度の標準偏差が８．０°以下である、
ペリクル膜。
（【００１１】以降は省略されています）
