公開番号2025154230
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057113
出願日2024-03-29
発明の名称作業用車両
出願人株式会社竹内製作所
代理人めぶき弁理士法人
主分類B60R 16/04 20060101AFI20251002BHJP(車両一般)
要約【課題】プラグや電気配線が、オペレータの乗り降りする場所や、機械操作を行う場所に配置されることを抑制することができる電源ソケットを備える作業用車両を提供すること。

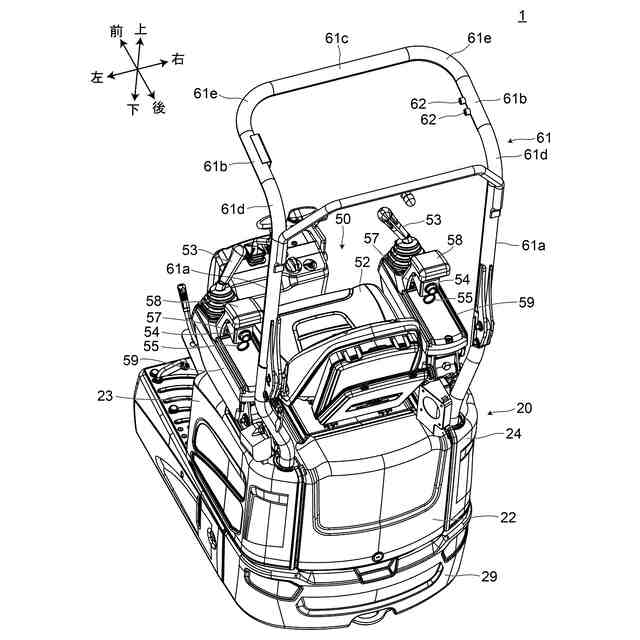

【解決手段】作業用車両1は、オペレータシート52の側方に配置されているブラケット57と、ブラケット57に支持されている電源ソケット54と、を備える。電源ソケット54の挿入口54aは、作業用車両1の後方を向くように配置されている
【選択図】図2
特許請求の範囲【請求項１】
オペレータシートの側方に配置されているブラケットと、
前記ブラケットに支持されている電源ソケットと、を備える作業用車両であって、
前記電源ソケットの挿入口は、前記作業用車両の後方を向くように配置されていること、を特徴とする作業用車両。
続きを表示（約 620 文字）【請求項２】
請求項１に記載の作業用車両において、
アームレストをさらに備え、
前記アームレストは、前記ブラケットの上方に配置されていること、を特徴とする作業用車両。
【請求項３】
請求項１に記載の作業用車両において、
前記電源ソケットは、オペレータシートの右側に配置された右側電源ソケットと、前記オペレータシートの左側に配置された左側電源ソケットと、を有すること、を特徴とする作業用車両。
【請求項４】
請求項１に記載の作業用車両において、
前記オペレータシートの後方に立設されたキャノピポールと、
前記キャノピポールに配置され、電気機器を取り付けるための取付座と、をさらに有すること、を特徴とする作業用車両。
【請求項５】
請求項４に記載の作業用車両において、
前記取付座は、前記電気機器を取り付けるためのねじ部を有し、
前記ねじ部は、雄ねじ又は雌ねじを含むこと、を特徴とする作業用車両。
【請求項６】
請求項４に記載の作業用車両において、
前記取付座は、前記キャノピポールに溶接により取り付けられていること、を特徴とする作業用車両。
【請求項７】
請求項４に記載の作業用車両において、
前記電気機器は、ビーコンランプ、又は、ライトであること、を特徴とする作業用車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、作業用車両に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
建設機械等の作業用車両には、ユーザーが設置するビーコンランプ、ライト等の電気機器に給電するための電源ソケットが設けられることがある。電源ソケットは、タブレット端末やスマートホンを充電する目的で使用されることもある。特許文献１には、運転室に給電ソケット（給電設備）を備える作業用車両が記載されている。
【０００３】

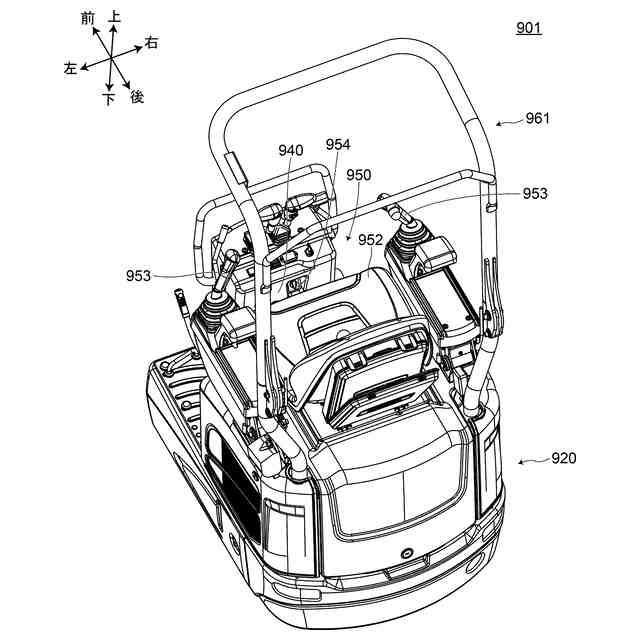

図４は、従来技術に係る作業用車両９０１が備える電源ソケット９５４を説明するために示す図である。作業用車両９０１は、図示しない作業装置を備えるクローラ式油圧ショベルである。作業用車両９０１は、図示しない下部走行体と、下部走行体の上部に旋回可能に設けられた上部旋回体９２０と、上部旋回体９２０の前部に設けられた作業装置とを備えている。
【０００４】
上部旋回体９２０には、キャノピタイプの運転室９５０が設けられている。運転室９５０には、フロントパネル９４０、オペレータシート９５２、操作レバー９５３、電源ソケット９５４及びキャノピポール９６１が設けられている。電源ソケット９５４は、フロントパネル９４０に配置されている。
【０００５】
電源ソケット９５４は、タブレット端末やスマートホンを充電する目的で使用することができる。また、ユーザーが設置するビーコンランプ、増設ライト等の電気機器に給電することもできる。
【先行技術文献】
【特許文献】
【０００６】
特開２０２１－１０２３９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかし、上記した従来技術に係る作業用車両９０１においては、電源ソケット９５４は、フロントパネル９４０に配置されている。このため、電源ソケット９５４にプラグを挿入したまま、オペレータが作業用車両９０１に乗車し又は作業用車両９０１から降車しようとすると、図示しないプラグや電気配線がじゃまになり、乗り降りの妨げとなる場合がある、という問題があった。
【０００８】
また、オペレータとプラグや電気配線とが干渉し、作業用車両９０１の操縦の妨げとなることがあるという問題があった。
【０００９】
そこで、本発明はかかる課題を解決するもので、電源ソケットに接続されたプラグや電気配線が、オペレータの乗り降りする場所や、機械操作を行う場所に配置されることを抑制することができる電源ソケットを備える作業用車両を提供することを目的とする。
【課題を解決するための手段】
【００１０】

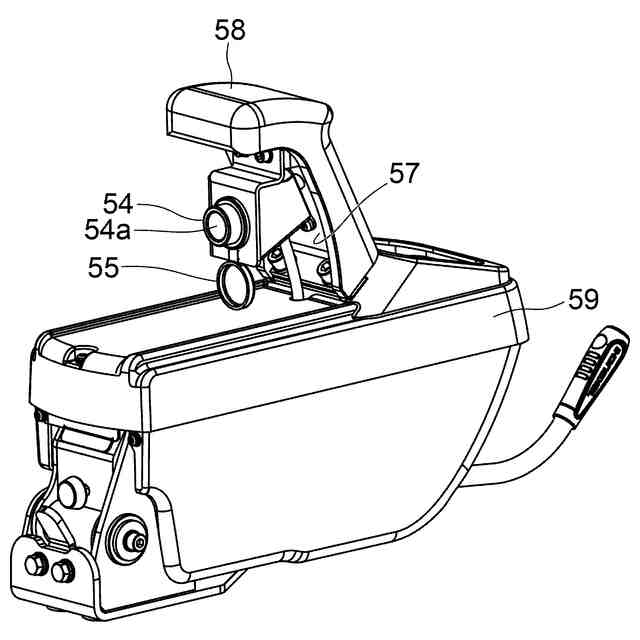

［１］本開示の作業用車両は、オペレータシートの側方に配置されているブラケットと、
前記ブラケットに支持されている電源ソケットと、を備える。前記電源ソケットの挿入口は、前記作業用車両の後方を向くように配置されている。
（【００１１】以降は省略されています）
