公開番号2025153614
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056173
出願日2024-03-29
発明の名称ヘッドアップディスプレイ
出願人パナソニックオートモーティブシステムズ株式会社
代理人個人,個人,個人
主分類G02B 27/01 20060101AFI20251002BHJP(光学)
要約【課題】重量化及び製造コストの高騰化を抑制することができるヘッドアップディスプレイを提供する。
【解決手段】ヘッドアップディスプレイ1は、表示画像となる表示光を出射する画像生成部20と、画像生成部20が出射した表示画像となる表示光をウィンドシールド3に導くことによって、ウィンドシールド3に対して観察者と反対側に虚像を形成する第2反射ミラー40～40gと、画像生成部20及び第2反射ミラー40～40gを収容する筐体10とを備え、第2反射ミラー40～40gは、表示光をウィンドシールド3に導く反射面を有する第1面141と、第1面141の裏面である第2面142とを有する長尺な基体45と、基体45の長手方向に沿って第2面142の端縁から立ち上がる立壁46とを有し、立壁46における長手方向の中央部分41a、42aは、立壁46における長手方向の両端部分41b、42bよりも高さが高い。
【選択図】図3
特許請求の範囲【請求項１】
表示媒体に虚像を投射するヘッドアップディスプレイであって、
表示画像となる表示光を出射する画像生成部と、
前記画像生成部が出射した前記表示画像となる前記表示光を前記表示媒体に導くことによって、前記表示媒体に対して観察者と反対側に虚像を形成するミラーと、
前記画像生成部及び前記ミラーを収容する筐体とを備え、
前記ミラーは、
前記表示光を前記表示媒体に導く反射面を有する第１面と、前記第１面の裏面である第２面とを有する長尺な基体と、
前記基体の長手方向に沿って前記第２面の端縁から立ち上がる立壁とを有し、
前記立壁における前記長手方向の中央部分は、前記立壁における前記長手方向の両端部分よりも高さが高い
ヘッドアップディスプレイ。
続きを表示（約 660 文字）【請求項２】
前記立壁は、前記長手方向に沿って延びる第１リブと、前記長手方向に沿って延び、前記第１リブよりも前記表示媒体から遠い位置に配置される第２リブとを有し、
前記ミラーは、
前記筐体の内部の壁面に対し、前記長手方向が傾くような姿勢で配置され、
前記第１リブ及び前記第２リブは、前記ミラーが回転しても前記筐体と接触しないような高さである
請求項１に記載のヘッドアップディスプレイ。
【請求項３】
前記ミラーは、前記長手方向に沿った直線に対して非対称な形状である
請求項１又は２に記載のヘッドアップディスプレイ。
【請求項４】
前記第１リブの高さは、前記第２リブの高さよりも高い
請求項２に記載のヘッドアップディスプレイ。
【請求項５】
前記ミラーを前記長手方向に沿った軸心周りで回転させるギアと、
前記ミラーより下方の前記筐体の底部に配置され、前記ギアと接続される駆動部とをさらに備える
請求項４に記載のヘッドアップディスプレイ。
【請求項６】
前記長手方向における前記第１リブの両端部分は、前記長手方向における前記第２リブの両端部分の位置と異なっている
請求項２に記載のヘッドアップディスプレイ。
【請求項７】
前記ミラーは、前記長手方向と交差する短手方向に沿った直線に対して非対称な形状である
請求項１又は２に記載のヘッドアップディスプレイ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、例えば車両などに搭載されるヘッドアップディスプレイに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、例えば車両などに搭載されるヘッドアップディスプレイが提案されている（特許文献１参照）。特許文献１には、表示画像となる表示光を出射する表示部と、表示部によって表示される画像を表示媒体に導くことによって、表示媒体に対して観察者と反対側に虚像を形成する第１ミラーとを備えたヘッドアップディスプレイが開示されている。第１ミラーは、第１面と第１面の裏面である第２面が形成され、リブが設けられた縁部を有する基体と、第１面に設けられた反射面とを有している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１３９３１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のヘッドアップディスプレイでは、基体にリブを設けて第１ミラーの剛性を確保し、第１ミラーの重量化及び製造コストの高騰化を抑制することができている。
【０００５】
しかしながら、ヘッドアップディスプレイでは、さらなる軽量化、及び、さらなる製造コストの低廉化が求められている。特許文献１のヘッドアップディスプレイでは、リブが大きくなれば、第１ミラーの重量が増加してしまい、ヘッドアップディスプレイが重量化し、製造コストが高騰化してしまうという課題がある。
【０００６】
そこで、本開示は、重量化及び製造コストの高騰化を抑制することができるヘッドアップディスプレイを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一態様に係るヘッドアップディスプレイは、表示媒体に虚像を投射するヘッドアップディスプレイであって、表示画像となる表示光を出射する画像生成部と、前記画像生成部が出射した前記表示画像となる前記表示光を前記表示媒体に導くことによって、前記表示媒体に対して観察者と反対側に虚像を形成するミラーと、前記画像生成部及び前記ミラーを収容する筐体とを備え、前記ミラーは、前記表示光を前記表示媒体に導く反射面を有する第１面と、前記第１面の裏面である第２面とを有する長尺な基体と、前記基体の長手方向に沿って前記第２面の端縁から立ち上がる立壁とを有し、前記立壁における前記長手方向の中央部分は、前記立壁における前記長手方向の両端部分よりも高さが高い。
【発明の効果】
【０００８】
本開示の一態様に係るヘッドアップディスプレイによれば、重量化及び製造コストの高騰化を抑制することができる。
【図面の簡単な説明】
【０００９】

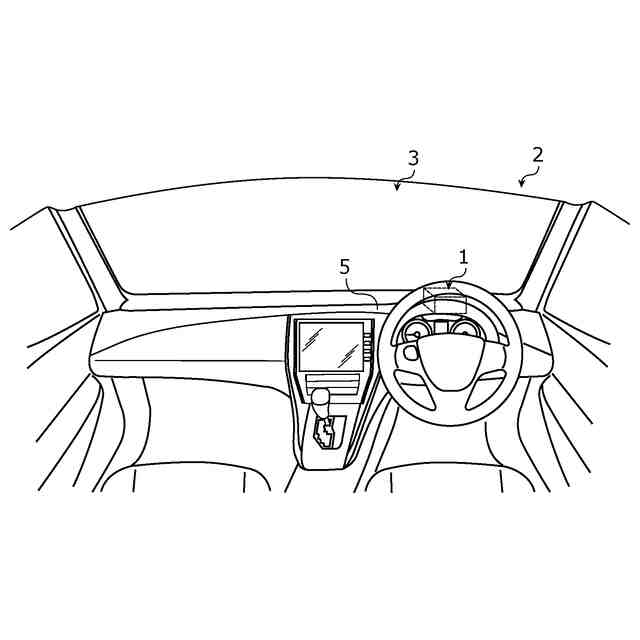

図１は、車両に搭載された実施の形態に係るヘッドアップディスプレイを示す斜視図である。

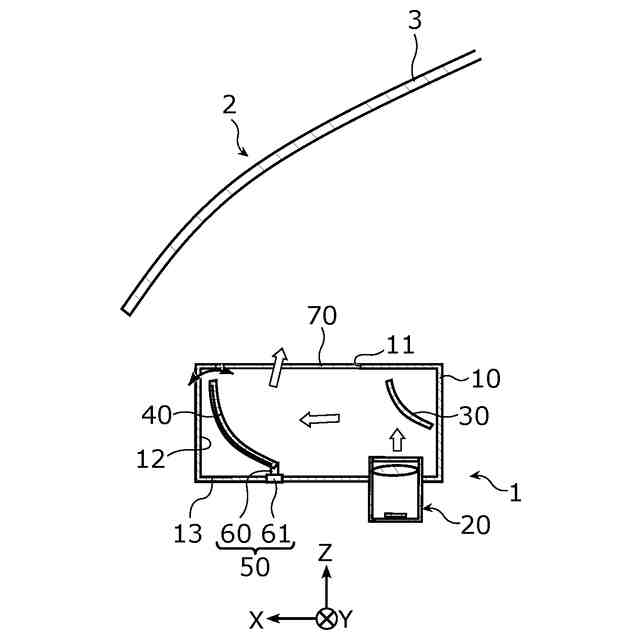

図２は、ウィンドシールドとヘッドアップディスプレイとを示す断面図である。

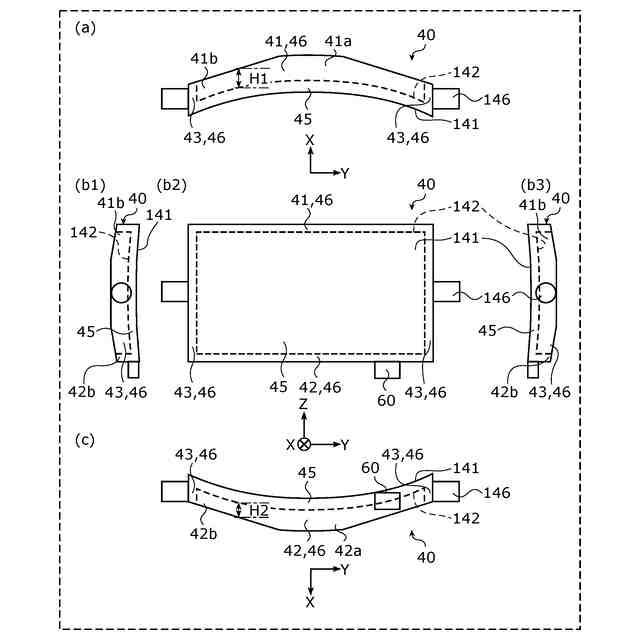

図３は、ヘッドアップディスプレイを示す図である。

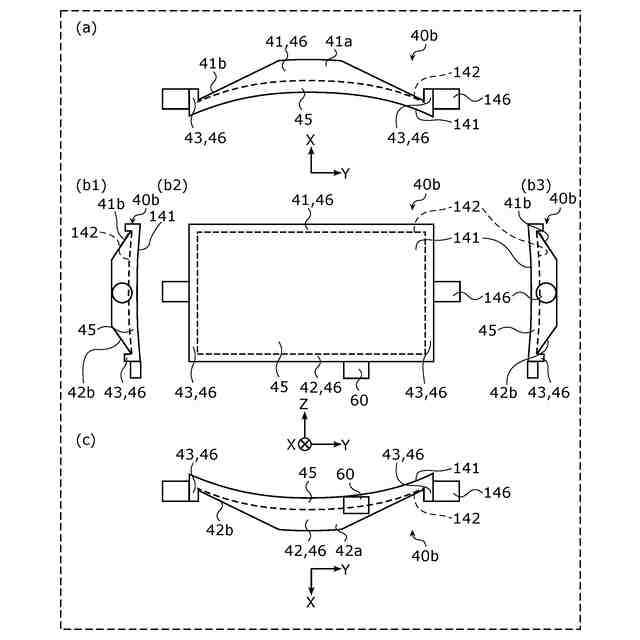

図４は、凹部が形成された第１リブ及び凹部が形成された第２リブを有するヘッドアップディスプレイを示す図である。

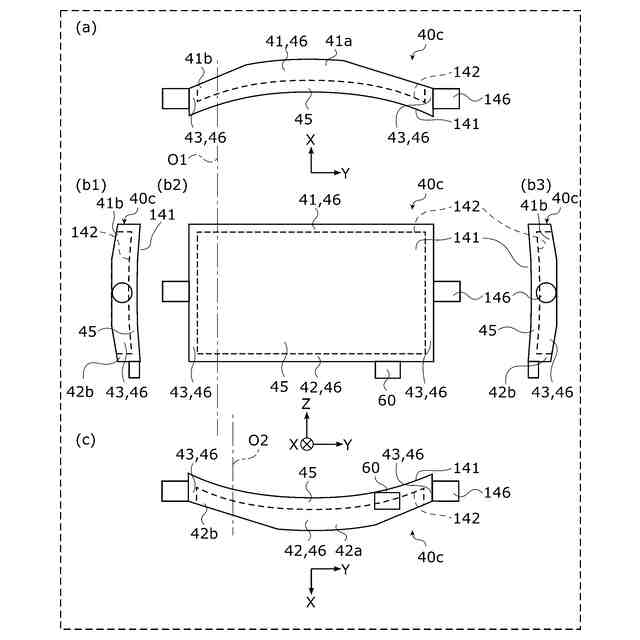

図５は、第１リブの両端部分及び第２リブの両端部分が形成されていないヘッドアップディスプレイを示す図である。
図６は、第１リブの中央部分と第２リブの中央部分との位置がズレて形成されているヘッドアップディスプレイを示す図である。
図７は、第１リブが第２リブよりも短い第２反射ミラーを有するヘッドアップディスプレイを示す図である。

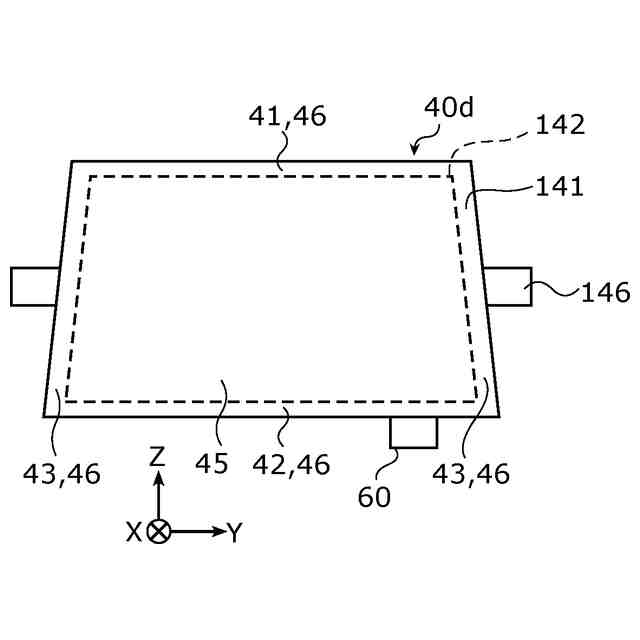

図８は、第２リブが第１リブよりも短い第２反射ミラーを有するヘッドアップディスプレイを示す図である。
図９は、菱形状の第２反射ミラーを有するヘッドアップディスプレイを示す図である。

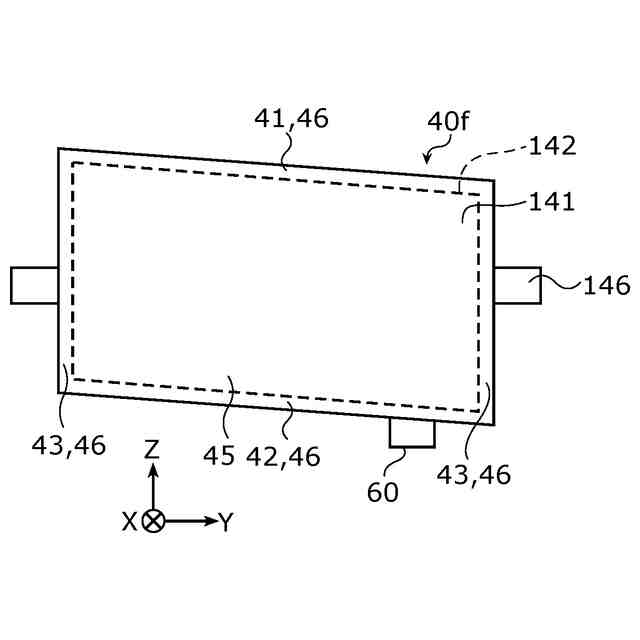

図１０は、一辺が欠けた多角形状の第２反射ミラーを有するヘッドアップディスプレイを示す図である。
図１１は、本実施の形態に係るヘッドアップディスプレイの筐体と第２反射ミラーとの関係と、比較例の筐体と第２反射ミラーとの関係を示す概略説明図である。
【発明を実施するための形態】
【００１０】
以下、実施の形態について、図面を参照しながら具体的に説明する。
（【００１１】以降は省略されています）
