公開番号2025152945
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055135
出願日2024-03-29
発明の名称モータ部品、および、モータ
出願人株式会社デンソー
代理人個人,個人
主分類H02K 1/278 20220101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】特定領域の磁束の増大が抑制されたモータ部品、および、モータを提供する。
【解決手段】介在コア100は、周方向CDに隣り合う2つの磁石90の間に設けられている。磁石90の外面には、第1対向面91、第2対向面92、第1端面93及び第2端面94が含まれている。第1対向面91と第2対向面92とは、径方向RDに並べられており、第1端面93と第2端面94とは、周方向CDに並べられている。磁石90には、複数の配向ORが分布している。複数の配向ORの少なくとも一部は、径方向RDに沿う第1配向成分ORaと、周方向CDに沿う第2配向成分ORbとを有している。第2配向成分ORbは、第1対向面91側よりも第2対向面92側の方が大きく、縦中央部97側よりも端面93,94側の方が大きい。第1配向成分ORaは、第1対向面91側よりも第2対向面92側の方が小さく、縦中央部97側よりも端面93,94側の方が小さい。

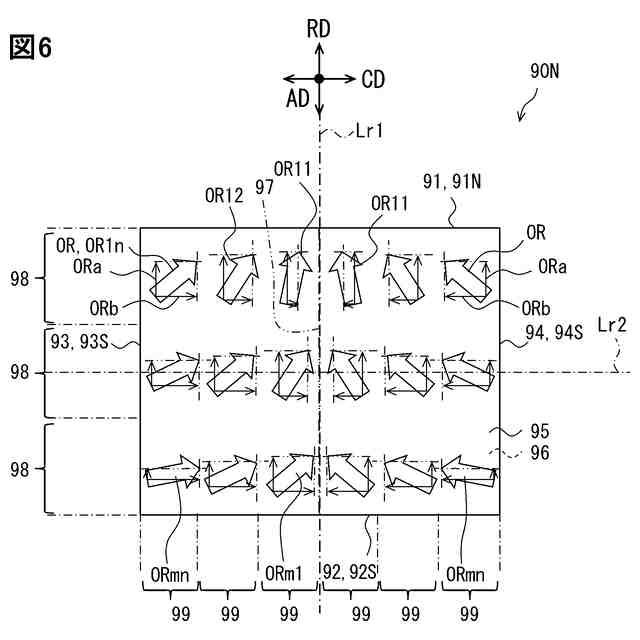

【選択図】図6
特許請求の範囲【請求項１】
第１方向（ＲＤ；ＡＤ；ＲＤ）に交差する第２方向（ＣＤ；ＣＤ；ＡＤ）に並ぶ複数のモータ磁石（９０）と、前記第２方向で隣り合って並ぶ２つの前記モータ磁石の間に設けられ、軟磁性材料を含む介在部（１００）と、を備えるモータ部品（４０；１４０；２４０）であって、
前記モータ磁石は、
前記第１方向に並ぶ第１表面（９１）および第２表面（９２）と、
前記第２方向に並ぶ第１端部（９３）および第２端部（９４）と、
前記第１表面と前記第２表面との間、および、前記第１端部と前記第２端部との間で分布する複数の配向（ＯＲ）と、を備え、
複数の前記配向の少なくとも一部は、前記第１方向に沿う第１配向成分（ＯＲａ）、および、前記第２方向に沿う第２配向成分（ＯＲｂ）を有し、
前記第１配向成分は、前記第１方向において、前記第１表面および前記第２表面の一方から他方に向かい、前記第１方向において、前記第１表面側よりも前記第２表面側の方が小さく、前記第２方向において、前記第１端部と前記第２端部との間の中央部（９７）側よりも前記第１端部側と前記第２端部側それぞれの方が小さく、
前記第２配向成分は、前記第１方向において、前記第１表面側よりも前記第２表面側の方が大きく、前記第２方向において、前記第１端部と前記第２端部との間の中央部（９７）側よりも前記第１端部側と前記第２端部側それぞれの方が大きく、
前記中央部から前記第１端部までの間と、前記中央部から前記第２端部までの間とでは、前記第２配向成分が逆向きであるモータ部品。
続きを表示（約 1,000 文字）【請求項２】
前記第２配向成分は、前記第２方向において、前記中央部側から前記第１端部側と前記第２端部側それぞれに向かうにしたがって徐々に大きくなる請求項１に記載のモータ部品。
【請求項３】
前記第２配向成分は、前記第１方向において、前記第１表面側から前記第２表面側に向かうにしたがって徐々に大きくなる請求項１又は２に記載のモータ部品。
【請求項４】
前記第１配向成分は、前記第２方向において、前記中央部側から前記第１端部側と前記第２端部側それぞれに向かうにしたがって徐々に小さくなる請求項１又は２に記載のモータ部品。
【請求項５】
前記第１配向成分は、前記第１方向において、前記第１表面側から前記第２表面側に向かうにしたがって徐々に小さくなる請求項１又は２に記載のモータ部品。
【請求項６】
前記第２方向における１つの前記モータ磁石の長さを電気角に換算した角度は、前記第２方向における電気角１８０°に相当する角度以上である請求項１又は２に記載のモータ部品。
【請求項７】
前記介在部における前記モータ磁石側の側部（１０３，１０４）の前記第２方向の長さは、前記第１方向において前記第２表面側から前記第１表面側に向かうにしたがって長くなり、前記側部が前記第１方向において前記モータ磁石と並んでいる請求項１又は２に記載のモータ部品。
【請求項８】
前記第１方向において前記第２表面側から前記第１表面側に向かうにしたがって長くなる、前記側部の前記第２方向の長さの変化量は、一定である、減少している、若しくは、増大している請求項７に記載のモータ部品。
【請求項９】
軟磁性材料を含む支持部（５１）を有し、
前記モータ磁石の前記第２表面側が前記支持部に対向し、前記モータ磁石が前記支持部に設けられている請求項１又は２に記載のモータ部品。
【請求項１０】
前記モータ磁石は、前記第１方向において前記第１表面から前記第２表面に向かう前記第１配向成分を有する複数の前記配向を備える第１モータ磁石（９０Ｓ）、若しくは、前記第１方向において前記第２表面から前記第１表面に向かう前記第１配向成分を有する複数の前記配向を備える第２モータ磁石（９０Ｎ）である請求項１又は２に記載のモータ部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この明細書における開示は、モータ部品、および、モータに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、径方向で対向配置されたステータとロータとを備える永久磁石モータが記載されている。このロータは、周方向で並ぶ複数の永久磁石を有している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２１７５１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の永久磁石は径方向に着磁されている。そのため、永久磁石の磁束によって形成される磁路が径方向に形成されやすくなる。永久磁石を備えるロータにおけるステータとの対向領域とは反対側の磁束が増える虞がある。
【０００５】
本開示の１つの目的は、特定領域の磁束の増大が抑制されたモータ部品、および、モータを提供することである。
【課題を解決するための手段】
【０００６】
この明細書に開示された複数の態様は、それぞれの目的を達成するために、互いに異なる技術的手段を採用する。また、特許請求の範囲及びこの項に記載した括弧内の符号は、一つの態様として後述する実施形態に記載の具体的手段との対応関係を示す一例であって、技術的範囲を限定するものではない。
【０００７】
上記目的を達成するため、開示された態様は、
第１方向（ＲＤ；ＡＤ；ＲＤ）に交差する第２方向（ＣＤ；ＣＤ；ＡＤ）に並ぶ複数のモータ磁石（９０）と、第２方向で隣り合って並ぶ２つのモータ磁石の間に設けられ、軟磁性材料を含む介在部（１００）と、を備えるモータ部品（４０；１４０；２４０）であって、
モータ磁石は、
第１方向に並ぶ第１表面（９１）および第２表面（９２）と、
第２方向に並ぶ第１端部（９３）および第２端部（９４）と、
第１表面と第２表面との間、および、第１端部と第２端部との間で分布する複数の配向（ＯＲ）と、を備え、
複数の配向の少なくとも一部は、第１方向に沿う第１配向成分（ＯＲａ）、および、第２方向に沿う第２配向成分（ＯＲｂ）を有し、
第１配向成分は、第１方向において、第１表面および第２表面の一方から他方に向かい、第１方向において、第１表面側よりも第２表面側の方が小さく、第２方向において、第１端部と第２端部との間の中央部（９７）側よりも第１端部側と第２端部側それぞれの方が小さく、
第２配向成分は、第１方向において、第１表面側よりも第２表面側の方が大きく、第２方向において、第１端部と第２端部との間の中央部（９７）側よりも第１端部側と第２端部側それぞれの方が大きく、
中央部から第１端部までの間と、中央部から第２端部までの間とでは、第２配向成分が逆向きであるモータ部品である。
【０００８】
これによれば、モータ磁石の第２表面側での磁路の形成が抑制される。モータ磁石がモータに組み込まれた構成において、モータ磁石の第２表面側（特定領域）で磁束が増大することが抑制される。
【０００９】
また、モータ磁石から介在部を通る磁束が少なくなることが抑制される。この結果、介在部の疑似極としての機能が低まることが抑制される。
【００１０】
開示された態様は、
通電に伴って励磁される励磁子（３０；１３０；２３０）と、
第１方向（ＲＤ；ＡＤ；ＲＤ）で励磁子と並び、第１方向と交差する第２方向（ＣＤ；ＣＤ；ＡＤ）において励磁子に対して相対的に動く界磁子（４０；１４０；２４０）と、を備えるモータ（１０；１１０；２１０）であって、
界磁子は、第２方向に並ぶ複数のモータ磁石（９０）と、第２方向で隣接して並ぶ２つのモータ磁石の間に設けられ、磁束を通して磁路を形成する介在部（１００）と、を備え、
モータ磁石は、
第１方向に並ぶ第１表面（９１）および第２表面（９２）と、
第２方向に並ぶ第１端部（９３）および第２端部（９４）と、
第１表面と第２表面との間、および、第１端部と第２端部との間で分布する複数の配向（ＯＲ）と、を備え、
複数の配向の少なくとも一部は、第１方向に沿う第１配向成分（ＯＲａ）、および、第２方向に沿う第２配向成分（ＯＲｂ）を有し、
第１配向成分は、第１方向において、第１表面および第２表面の一方から他方に向かい、第１方向において、第１表面側よりも第２表面側の方が小さく、第２方向において、第１端部と第２端部との間の中央部（９７）側よりも第１端部側と第２端部側それぞれの方が小さく、
第２配向成分は、第１方向において、第１表面側よりも第２表面側の方が大きく、第２方向において、第１端部と第２端部との間の中央部（９７）側よりも第１端部側と第２端部側それぞれの方が大きく、
中央部から第１端部までの間と、中央部から第２端部までの間とでは、第２配向成分が逆向きであるモータである。
（【００１１】以降は省略されています）
