公開番号2025152111
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053855
出願日2024-03-28
発明の名称空調システム
出願人パナソニックIPマネジメント株式会社
代理人個人
主分類F24F 11/70 20180101AFI20251002BHJP(加熱;レンジ;換気)
要約【課題】全身温冷感を快適にしながら、上半身側と下半身側のそれぞれに適した温熱環境を実現する技術を提供する。
【解決手段】制御部272は、対象者の温冷感として、第1温熱環境情報をもとに上半身側温冷感を推定するとともに、第1温熱環境情報と第2温熱環境情報とをもとに全身温冷感を推定する。制御部272は、温冷感を-3(寒い)、-2(涼しい)、-1(やや涼しい)、0(中立)、+1(やや暖かい)、+2(暖かい)、+3(暑い)からなる7段階評価尺度で表した場合に、上半身側温冷感が-1.5から-0.5の範囲内に入るように第1空調機200を制御し、かつ全身温冷感が-0.5から+0.5の範囲内に入るように第2空調機220を制御する。
【選択図】図6
特許請求の範囲【請求項１】
対象者の上半身に熱を与える第１温調部と、
前記対象者の下半身に熱を与える第２温調部と、
前記第１温調部および前記第２温調部を制御する制御部と、
前記対象者の上半身を含む第１空間の第１温熱環境情報を取得する第１情報取得部と、
前記対象者の下半身を含む第２空間の第２温熱環境情報を取得する第２情報取得部と、
前記第１温熱環境情報と前記第２温熱環境情報とをもとに前記対象者の温冷感を推定する温冷感推定部と、を備え、
前記温冷感推定部は、前記対象者の前記温冷感として、前記第１温熱環境情報をもとに上半身側温冷感を推定するとともに、前記第１温熱環境情報と前記第２温熱環境情報とをもとに全身温冷感を推定し、
前記制御部は、
温冷感を－３（寒い）、－２（涼しい）、－１（やや涼しい）、０（中立）、＋１（やや暖かい）、＋２（暖かい）、＋３（暑い）からなる７段階評価尺度で表した場合に、
前記上半身側温冷感が－１．５から－０．５の範囲内に入るように前記第１温調部を制御し、
かつ前記全身温冷感が－０．５から＋０．５の範囲内に入るように前記第２温調部を制御する、空調システム。
続きを表示（約 790 文字）【請求項２】
対象者の上半身に熱を与える第１温調部と、
前記対象者の下半身に熱を与える第２温調部と、
前記第１温調部および前記第２温調部を制御する制御部と、
前記対象者の上半身を含む第１空間の第１温熱環境情報を取得する第１情報取得部と、
前記対象者の下半身を含む第２空間の第２温熱環境情報を取得する第２情報取得部と、
前記第１温熱環境情報と前記第２温熱環境情報とをもとに前記対象者の温冷感を推定する温冷感推定部と、を備え、
前記温冷感推定部は、前記対象者の前記温冷感として、前記第１温熱環境情報をもとに上半身側温冷感を推定するとともに、前記第２温熱環境情報をもとに下半身側温冷感を推定し、
前記制御部は、
温冷感を－３（寒い）、－２（涼しい）、－１（やや涼しい）、０（中立）、＋１（やや暖かい）、＋２（暖かい）、＋３（暑い）からなる７段階評価尺度で表した場合に、
前記上半身側温冷感が０から＋０．５の範囲内に入るように前記第１温調部を制御し、
かつ前記下半身側温冷感が＋０．５から＋２．０の範囲内に入るように前記第２温調部を制御する、空調システム。
【請求項３】
前記第１空間と前記第２空間を仕切る仕切板と、
前記第１空間に放射熱を送る第１放射面と、
前記第１空間に向けて空気を吹出す吹出口と、
前記吹出口より下側かつ前記仕切板より上側に位置する吸込口と、
前記第２空間に向けて放射熱を送る第２放射面と、をさらに備え、
前記第１温調部は、前記第１放射面を冷却し、かつ上記吸込口から吸い込んだ空気を冷却して前記吹出口から吹き出し、
前記第２温調部は、前記第２放射面を加熱する、
請求項１または２に記載の空調システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、温熱環境を提供する空調システムに関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
人は上半身側に内臓器官が多く、単位面積当たりの発熱量が下半身側よりも大きい。そのため、人の体は頭寒足熱、つまり上半身側が下半身側よりも比較的低温の状態が快適だということが知られている。従来、人周囲の温熱環境が頭寒足熱状態になるよう工夫された空調システムが提案されている。例えば、上半身側と下半身側の温度差である頭寒足熱度と快適性等の感情価との関係性に基づいて、目標感情価に対応する頭寒足熱度を実現するように、部屋上方の対流式冷房と床の放射式暖房の出力が制御される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１５６４６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のように、上半身側と下半身側の温度差の目標値を規定しても、温熱環境を全身でとらえたときに必ずしも全身温冷感が快適範囲に入っているわけではない。また、対流式冷房を用いて上半身側に冷気を送るが、冷気が足元まで到達してしまい、下半身側の温熱環境が必ずしも意図した温熱環境にならない。
【０００５】
本開示はこうした状況に鑑みなされたものであり、その目的は、全身温冷感を快適にしながら、上半身側と下半身側のそれぞれに適した温熱環境を実現する技術を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示のある態様の空調システムは、対象者の上半身に熱を与える第１温調部と、対象者の下半身に熱を与える第２温調部と、第１温調部および第２温調部を制御する制御部と、対象者の上半身を含む第１空間の第１温熱環境情報を取得する第１情報取得部と、対象者の下半身を含む第２空間の第２温熱環境情報を取得する第２情報取得部と、第１温熱環境情報と第２温熱環境情報とをもとに対象者の温冷感を推定する温冷感推定部と、を備える。温冷感推定部は、対象者の温冷感として、第１温熱環境情報をもとに上半身側温冷感を推定するとともに、第１温熱環境情報と第２温熱環境情報とをもとに全身温冷感を推定し、制御部は、温冷感を－３（寒い）、－２（涼しい）、－１（やや涼しい）、０（中立）、＋１（やや暖かい）、＋２（暖かい）、＋３（暑い）からなる７段階評価尺度で表した場合に、上半身側温冷感が－１．５から－０．５の範囲内に入るように第１温調部を制御し、かつ全身温冷感が－０．５から＋０．５の範囲内に入るように第２温調部を制御する。
【０００７】
本開示の別の態様もまた、空調システムである。この空調システムは、対象者の上半身に熱を与える第１温調部と、対象者の下半身に熱を与える第２温調部と、第１温調部および第２温調部を制御する制御部と、対象者の上半身を含む第１空間の第１温熱環境情報を取得する第１情報取得部と、対象者の下半身を含む第２空間の第２温熱環境情報を取得する第２情報取得部と、第１温熱環境情報と第２温熱環境情報とをもとに対象者の温冷感を推定する温冷感推定部と、を備える。温冷感推定部は、対象者の温冷感として、第１温熱環境情報をもとに上半身側温冷感を推定するとともに、第２温熱環境情報をもとに下半身側温冷感を推定し、制御部は、温冷感を－３（寒い）、－２（涼しい）、－１（やや涼しい）、０（中立）、＋１（やや暖かい）、＋２（暖かい）、＋３（暑い）からなる７段階評価尺度で表した場合に、上半身側温冷感が０から＋０．５の範囲内に入るように第１温調部を制御し、かつ下半身側温冷感が＋０．５から＋２．０の範囲内に入るように第２温調部を制御する。
【０００８】
なお、以上の構成要素の任意の組合せ、本開示の表現を方法、装置、システム、記録媒体、コンピュータプログラムなどの間で変換したものもまた、本開示の態様として有効である。
【発明の効果】
【０００９】
本開示によれば、全身温冷感を快適にしながら、上半身側と下半身側のそれぞれに適した温熱環境を実現できる。
【図面の簡単な説明】
【００１０】
図１（ａ）－（ｄ）は、全身の温度バランスと覚醒／くつろぎ状態との関係を示す図である。
図２（ａ）－（ｂ）は、本実施例に係る空調システムの構造を示す斜視図である。
図３（ａ）－（ｂ）は、図２（ａ）－（ｂ）の空調システムの構造を示す側面図と正面図である。

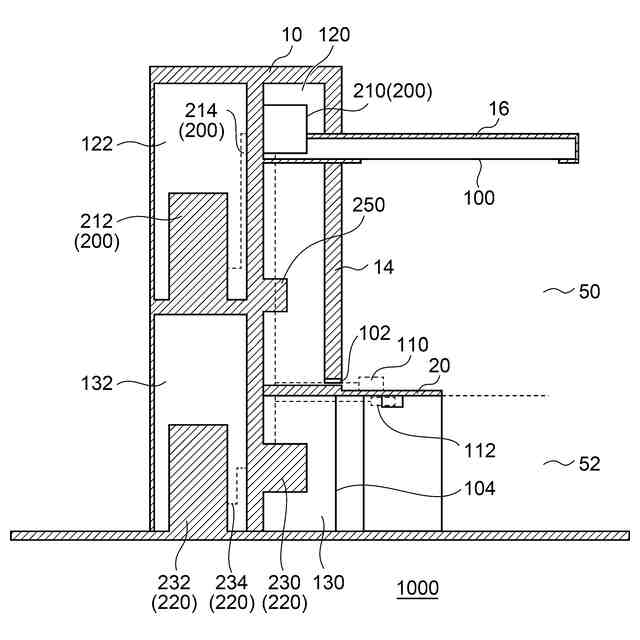

図４は、図３（ａ）－（ｂ）の空調システムの構造を示す断面図である。
図５（ａ）－（ｂ）は、図４の空調システムによる空気の流れを示す断面図である。

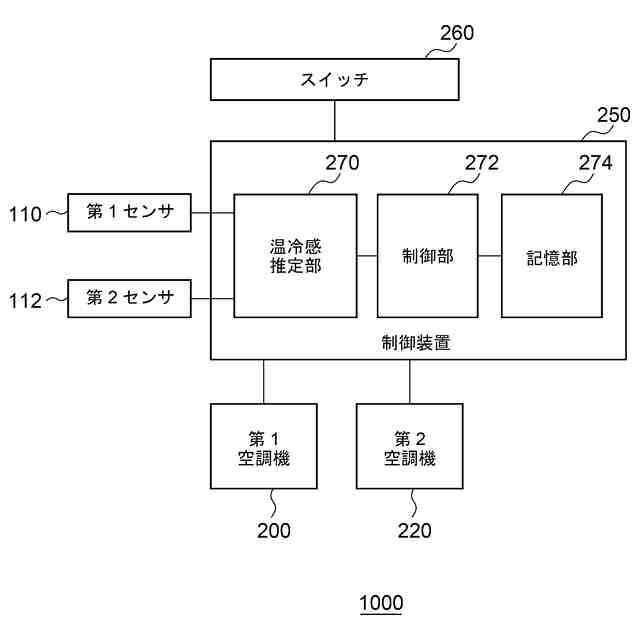

図６は、図４の空調システムの構成を示す図である。

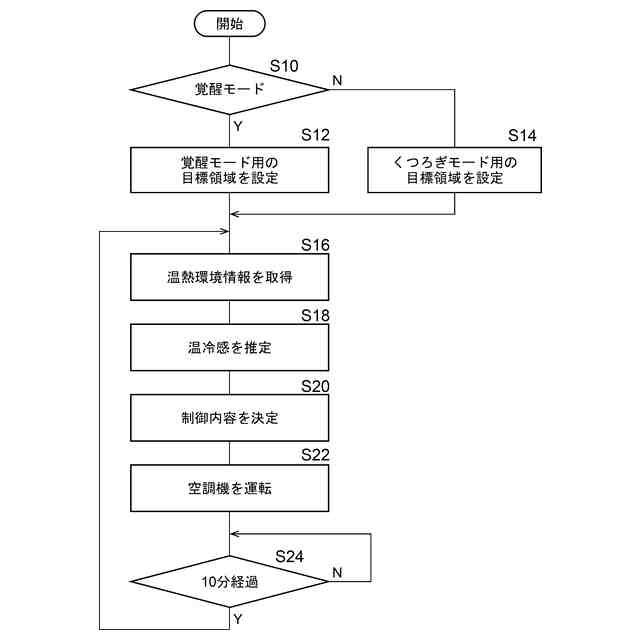

図７は、図６の空調システムの運転手順を示すフローチャートである。

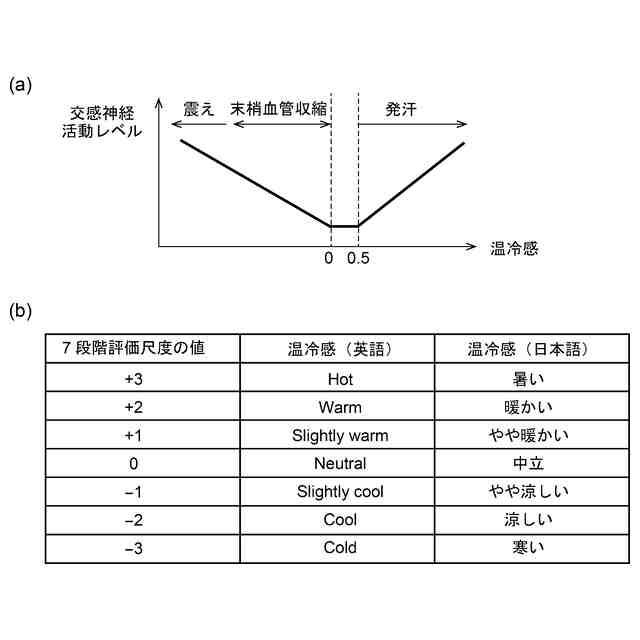

図８（ａ）－（ｂ）は、図６の空調システムにおける温冷感を示す図である。

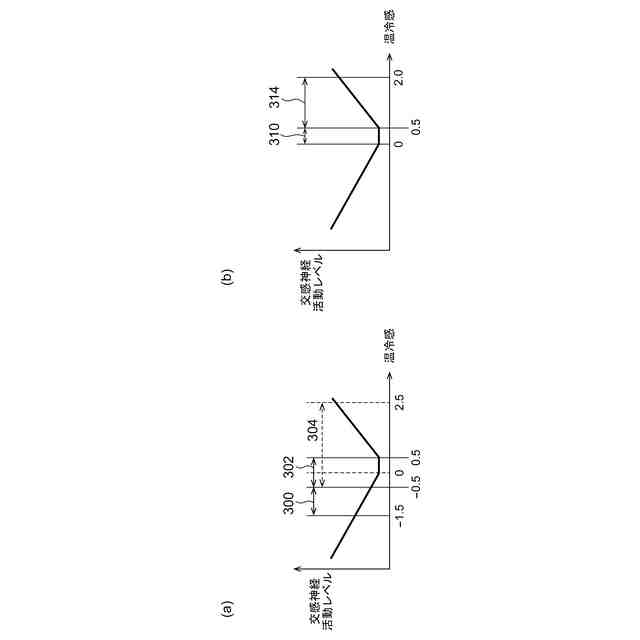

図９（ａ）－（ｂ）は、図６の記憶部に記憶される目標領域を示す図である。
図１０は、図６の記憶部に記憶されるテーブルのデータ構造を示す図である。
図１１は、図６の制御部による覚醒モードによる動作概要を示す図である。
図１２は、図６の制御部によるくつろぎモードによる動作概要を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
