特許ウォッチ

公開番号2025151738
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053303
出願日2024-03-28
発明の名称コネクタ実装基板
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H05K 1/11 20060101AFI20251002BHJP(他に分類されない電気技術)
要約【課題】補強端子を接続するランドは、それぞれコネクタの両端に配置されているため、半田を盛ることでは接続することができない。そのため三点を同時に温める必要があり、リサイクル作業を行うことが難しかった。
【解決手段】本発明は、部材を固定する少なくとも2つの補強端子と電気的な通信を実行できる接続端子とを有するコネクタを接続できるコネクタ実装基板であって、前記コネクタ実装基板は、前記コネクタの両端に対応する位置に配された前記2つの補強端子に接続でき且つ電気通信しない第1ランド部と第2ランド部を有し、且つ、前記コネクタの前記接続端子と接続できる第3ランド部と、前記第1ランド部と前記第2ランド部を接続するための第4ランド部と、を有することを特徴とする。

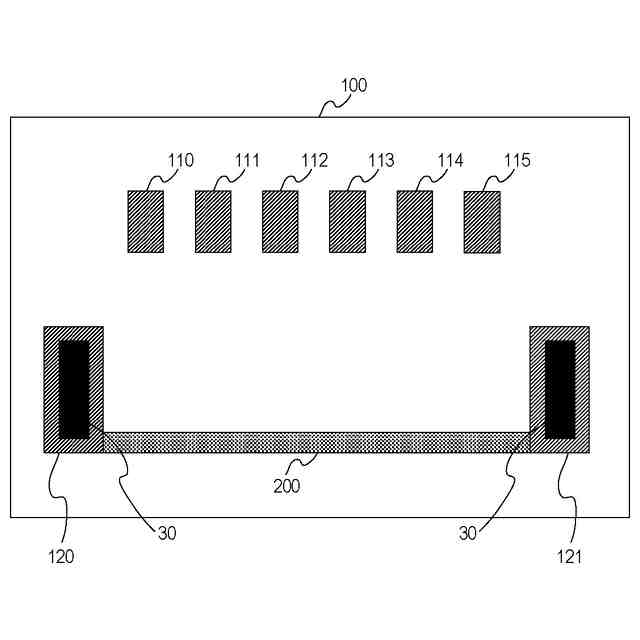

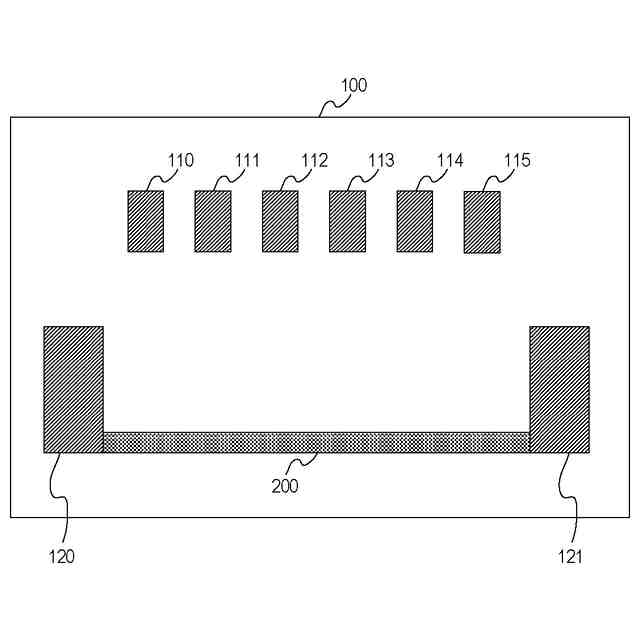

【選択図】図4
特許請求の範囲【請求項１】
部材を固定する少なくとも２つの補強端子と電気的な通信を実行できる接続端子とを有するコネクタを接続できるコネクタ実装基板であって、
前記コネクタ実装基板は、前記コネクタの両端に対応する位置に配された前記２つの補強端子に接続でき且つ電気通信しない第１ランド部と第２ランド部を有し、且つ、前記コネクタの前記接続端子と接続できる第３ランド部と、前記第１ランド部と前記第２ランド部を接続するための第４ランド部と、を有することを特徴とするコネクタ実装基板。
続きを表示（約 750 文字）【請求項２】
前記第４ランド部は、電気通信しないランド部であることを特徴とする請求項１に記載のコネクタ実装基板。
【請求項３】
前記第１ランド部と前記第２ランド部と前記第４ランド部は、溶融したはんだが流れ込むことが可能な構成で接続されていることを特徴とする請求項１に記載のコネクタ実装基板。
【請求項４】
前記第１ランド部と前記第２ランド部と前記第４ランド部が、前記溶融したはんだで接続された状態において、前記第１ランド部と前記第２ランド部と前記第４ランド部のいずれかのランド部を温めることによって、前記第１ランド部と前記第２ランド部と前記第４ランド部のすべてを温めることが可能であることを特徴とする請求項３に記載のコネクタ実装基板。
【請求項５】
前記接続端子と補強端子を有するコネクタが表面実装型のコネクタであることも含める請求項１に記載のコネクタ実装基板。
【請求項６】
前記接続端子と補強端子を有するコネクタと前記電気通信しない前記第１ランド部および前記第２ランド部は半田を介して接続されることも含める請求項１乃至５のいずれか１項に記載のコネクタ実装基板。
【請求項７】
前記第１ランド部および前記第２ランド部および前記第３ランド部および前記第４ランド部は、銅箔によって構成され、ソルダーレジストによって囲まれていることを特徴とする請求項１に記載のコネクタ実装基板。
【請求項８】
前記接続端子には、信号ラインが接続されることを特徴とする請求項１に記載のコネクタ実装基板。
【請求項９】
前記補強端子には、信号ラインが接続されないことを特徴とする請求項１に記載のコネクタ実装基板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタ実装基板に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
世界ではカーボンニュートラル（以下ＣＮ）目標を表明する国・地域が急増し、そのＧＤＰ総計は世界全体の９０％を占める。不安定化する化石エネルギーへの過度の依存は、安保・経済両面で国家レベルのリスクに直結し、グリーントランスフォーメーション（以下ＧＸ）実現に向けた投資競争を更に加速させている。ＧＸとは、化石燃料中心の産業構造・社会経済を太陽光や水素など自然環境に負荷の少ないクリーンエネルギー中心へ切り替える産業・エネルギー政策の大転換を指す。ＧＸによる温室効果ガスの削減、ＣＮに向けた取り組みやルール作りは、欧州がリードしている。例えば日本ではＣＯ２排出量削減と経済の成長・発展の両立を目指して業界ごとのＧＸの取り組みも進んでおり、欧米の規制対応に向けて２０５０年までにＣＯ２排出量２０００年比９割削減を目指している。このように今後、世界では、脱炭素と経済成長の同時実現、その先のＣＮ達成が期待されている。
【０００３】
ＧＸに対応するために基板設計では、従来よりもさらなる省エネルギーな設計や持続可能なシステム構築が求められている。例えば、基板に搭載されている部品を容易に取り外し可能にする事でリユース・リサイクル可能な仕組みを用意する事ができ、部品を循環して使用可能な構造を構築できる。
【０００４】
この基板設計に関して光ピックアップ装置等には、プリント基板やフレキシブル基板等の配線基板に表面実装型のコネクタが実装されたコネクタ実装基板が用いられる場合がある。この表面実装型のコネクタは、配線基板のランド部と電気的に接続される接続端子の他に、このコネクタが配線基板に実装された際にコネクタと配線基板との接合強度を確保するための補強端子を有している。
【０００５】
そして、コネクタ実装基板は、接続端子及び補強端子が配線基板のランド部に半田付け等をされることよってコネクタが実装された配線基板である。
【０００６】
先行文献１には、配線基板上の隣り合わない配線同士またはコネクタの隣り合わない接続端子同士を電気的に接続する場合に、ジャンパー接続する場合がある。その場合にはジャンパーを配線基板のランド部に実装する工程が必要となり、工程数の増加による生産性の悪化や配線パターンの高密度化に対して不利となるため改善が望まれる。その改善として配線基板に第一のランド部と第一のランド部と間隙を有して配置された第二のランド部と間隙に延在する配線パターンを設けて、接続端子及び補強端子は配線パターンを跨いで、第一のランド部と第二のランド部とを電気的に接続している。
【先行技術文献】
【特許文献】
【０００７】
特開２００７―２２７７４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
配線基板上の多ピンの表面実装部品を剥がす際は専用の工具が必要である。手はんだで剥がす際には全ての独立したランドを同時に温める必要があり、その作業は困難である。
【０００９】

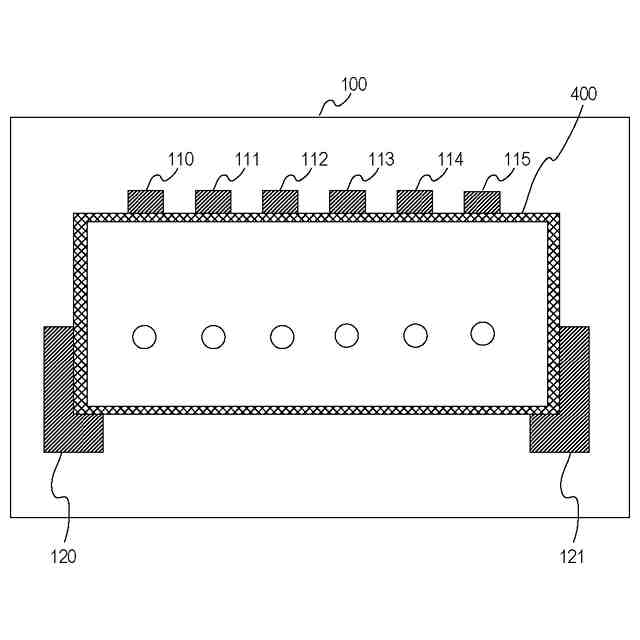

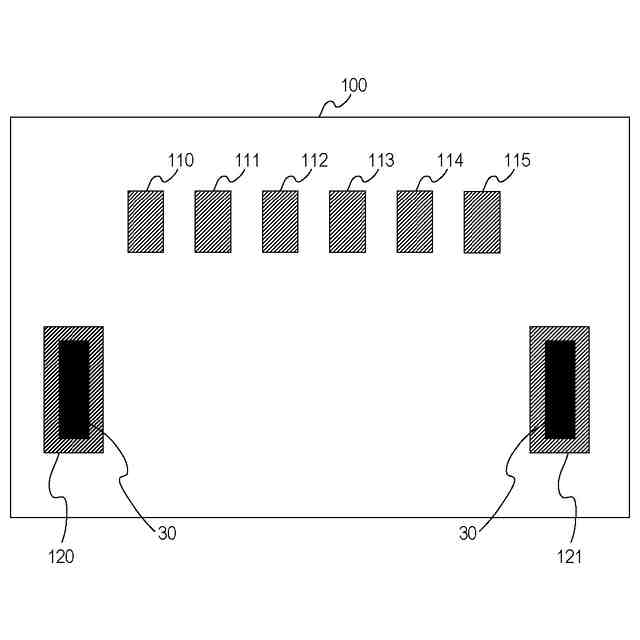

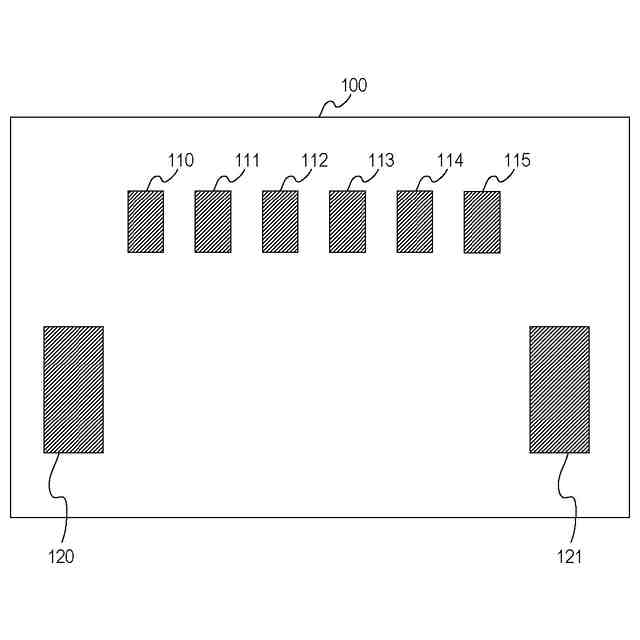

例えば、ロック（補強端子）付きコネクタの場合、信号ラインのピンがあるランドと、補強端子の一方のランドと他方のランドの３つのランドがある。従来の作業では、信号ラインのピンがあるランドは半田を盛ることで複数ピンを接続可能である。しかし、補強端子を接続するランドは、それぞれコネクタの両端に配置されているため、半田を盛ることでは接続することができない。そのため三点を同時に温める必要があり、リサイクル作業を行うことが難しかった。
【課題を解決するための手段】
【００１０】
本発明は、部材を固定する少なくとも２つの補強端子と電気的な通信を実行できる接続端子とを有するコネクタを接続できるコネクタ実装基板であって、
前記コネクタ実装基板は、前記コネクタの両端に対応する位置に配された前記２つの補強端子に接続でき且つ電気通信しない第１ランド部と第２ランド部を有し、且つ、前記コネクタの前記接続端子と接続できる第３ランド部と、前記第１ランド部と前記第２ランド部を接続するための第４ランド部と、を有することを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
