公開番号2025150875
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052019
出願日2024-03-27
発明の名称聴覚器官用の状態評価装置
出願人国立大学法人金沢大学
代理人弁理士法人平和国際特許事務所
主分類A61B 5/12 20060101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】聴覚器官の状態を適切に評価する。
【解決手段】聴覚器官用の状態評価装置40は、被験者200の聴覚器官のインピーダンスを示す被験者200の外耳道210内に向けて刺激音を出力したときに外耳道210内の圧力変動として計測される音圧レベルの周波数特性に関する情報を取得するデータ取得部42と、周波数特性に関する情報が入力されたときに聴覚器官の状態に関する情報を出力するように構成された機械学習により作成された学習済みモデル43を含む状態情報算出部44と、被験者200に係る周波数特性に応じて状態情報算出部44の出力に関する情報に基づいて、被験者200の聴覚器官の状態に関する情報を作成する後処理部45と、後処理部45が作成した情報を出力する出力部46とを備える。
【選択図】図2
特許請求の範囲【請求項１】
被験者の聴覚器官のインピーダンスを示す前記被験者の外耳道内に向けて刺激音を出力したときに前記外耳道内の圧力変動として計測される音圧レベルの周波数特性に関する情報を取得するデータ取得部と、
前記周波数特性に関する情報が入力されたときに聴覚器官の状態に関する情報を出力するように構成された機械学習により作成された学習済みモデルを含む状態情報算出部と、
前記被験者に係る前記周波数特性に応じて前記状態情報算出部の出力に関する情報に基づいて、前記被験者の聴覚器官の状態に関する情報を作成する後処理部と、
前記後処理部が作成した情報を出力する出力部と
を備える聴覚器官用の状態評価装置。
続きを表示（約 1,000 文字）【請求項２】
前記データ取得部は、前記周波数特性の特徴量に関する情報を取得するように構成されており、
前記状態情報算出部には、前記特徴量に関する情報が入力されるように構成されている、
請求項１に記載の状態評価装置。
【請求項３】
前記状態情報算出部は、中耳の状態が異なる各集団との前記特徴量を変量とするマハラノビス距離の算出に関する処理を行うように構成されている、請求項２に記載の状態評価装置。
【請求項４】
前記状態情報算出部は、前記マハラノビス距離を用いて、前記被験者の中耳が所定の状態である確率に関する指数を算出するように構成されている、請求項３に記載の状態評価装置。
【請求項５】
前記状態情報算出部は、前記所定の状態である確率に関する指数に基づいて、当該所定の状態であるか否かを判別するように構成されている、請求項４に記載の状態評価装置。
【請求項６】
前記学習済みモデルは、サポートベクターマシンを用いて構成されている、請求項２に記載の状態評価装置。
【請求項７】
前記状態情報算出部は、前記特徴量に関する情報に対して主成分分析を行い、前記主成分分析の結果を前記学習済みモデルに入力するように構成されている、請求項６に記載の状態評価装置。
【請求項８】
前記状態情報算出部は、２クラスサポートベクターマシンを用いて、前記被験者の中耳が所定の状態であるか否かを判別するように構成されている、請求項６に記載の状態評価装置。
【請求項９】
前記特徴量は、前記被験者において計測された前記音圧レベルの周波数特性を示すＳＰＬカーブの極小値と、極大値と、前記極小値を示す周波数と前記極大値を示す周波数とから求まる中耳の共振に関する周波数であるＲＦと、前記極小値と前記極大値との差から求まるΔＳＰＬと、前記極小値、前記極大値、前記ＲＦ又は前記ΔＳＰＬの外耳道内の静圧に応じた変化に基づく値とのうち少なくとも何れかに関する値を含む、請求項２乃至８の何れかに記載の状態評価装置。
【請求項１０】
前記聴覚器官の状態に関する情報は、前記被験者の中耳に関して、正常、耳小骨の固着、耳小骨の離断、中耳炎、鼓膜の菲薄化、鼓膜の接着に関する情報のうち少なくとも何れかを含む、請求項１乃至８の何れかに記載の状態評価装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、聴覚器官用の状態評価装置に関し、特に非侵襲的な中耳の状態評価のための装置等に関する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
非侵襲的に中耳状態を検査する種々の方法が知られている。ティンパノメトリもそのような方法の一つである。ティンパノメトリは、特に滲出性中耳炎の検査では有効であることが知られている。例えば特許文献１には、ティンパノメトリ等に用いられ得るイヤープローブに係る技術が開示されている。中耳疾患には、滲出性中耳炎に限らず、耳小骨連鎖の固着や離断など様々ある。様々な状態であり得る中耳を含む聴覚器官の状態を非侵襲的に適切に把握したいという要求がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１０８６１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、聴覚器官の状態を適切に評価することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様によれば、聴覚器官用の状態評価装置は、被験者の聴覚器官のインピーダンスを示す前記被験者の外耳道内に向けて刺激音を出力したときに前記外耳道内の圧力変動として計測される音圧レベルの周波数特性に関する情報を取得するデータ取得部と、前記周波数特性に関する情報が入力されたときに聴覚器官の状態に関する情報を出力するように構成された機械学習により作成された学習済みモデルを含む状態情報算出部と、前記被験者に係る前記周波数特性に応じて前記状態情報算出部の出力に関する情報に基づいて、前記被験者の聴覚器官の状態に関する情報を作成する後処理部と、前記後処理部が作成した情報を出力する出力部とを備える。
【発明の効果】
【０００６】
本発明によれば、聴覚器官の状態を適切に評価できる。
【図面の簡単な説明】
【０００７】
図１は、一実施形態に係る聴覚器官用の状態評価システムの構成例の概略を示す模式図である。
図２は、一実施形態に係る聴覚器官用の状態評価システムの構成例の概略を示す機能ブロック図である。

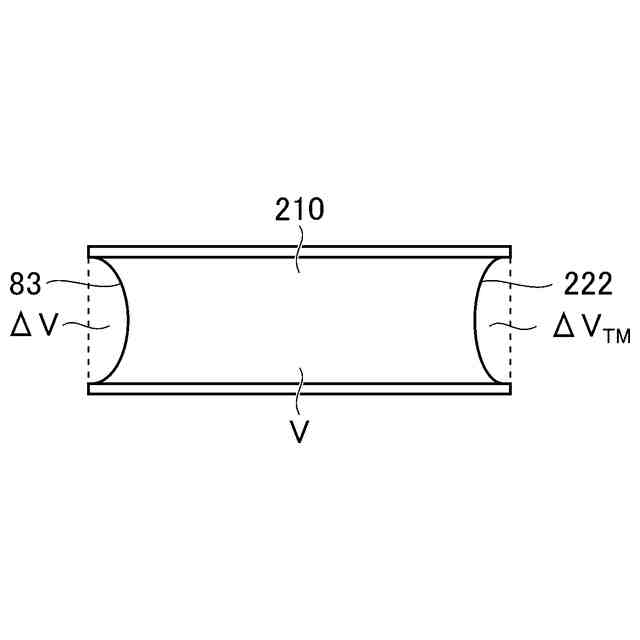

図３Ａは、外耳道内の音圧について説明するための図である。
図３Ｂは、外耳道内の音圧について説明するための図である。
図４は、成人を被験者として、状態評価システムを用いて取得される音圧レベルの周波数特性の測定結果の一例である。
図５は、一実施形態に係る中耳の状態の判別方法の一例の概略を示すフローチャートである。
図６は、一実施形態に係る中耳特性の計測に係るコンピュータの動作の一例の概略を示すフローチャートである。
図７は、一実施形態に係る特徴量の自動特定方法の一例の概略を示すフローチャートである。
図８Ａは、局所的な最小値及び最大値が明瞭なＳＰＬカーブの例に関する特徴量の自動特定結果の一例である。
図８Ｂは、局所的な最小値及び最大値が明瞭なＳＰＬカーブの例に関する特徴量の自動特定結果の一例である。
図９Ａは、局所的な最小値及び最大値が不明瞭なＳＰＬカーブの例に関する特徴量の自動特定結果の一例である。
図９Ｂは、局所的な最小値及び最大値が不明瞭なＳＰＬカーブの例に関する特徴量の自動特定結果の一例である。
図１０Ａは、何れの極小値及び極大値が中耳の特性を表しているかを手動で選択していたＳＰＬカーブの例に関する特徴量の自動特定結果の一例である。
図１０Ｂは、何れの極小値及び極大値が中耳の特性を表しているかを手動で選択していたＳＰＬカーブの例に関する特徴量の自動特定結果の一例である。
図１１は、一実施形態に係る中耳の状態の判別に係る処理の概略を示すフローチャートである。
図１２は、マハラノビス距離の一例について説明するための概念図である。
図１３は、一実施形態に係るマハラノビス距離の算出に関する処理を行う状態情報算出部の構成例の概略を示す機能ブロック図である。
図１４は、マハラノビス距離を利用した一実施形態に係る状態評価装置の動作の一例の概略を示すフローチャートである。
図１５Ａは、中耳の状態が固着、正常又は離断であることが既知の特徴量から、マハラノビス距離を利用した一実施形態に係る状態評価装置で得られた中耳状態が固着である確率に関する指数Ｐ
Ｆ
の一例を示す図である。
図１５Ｂは、図１５Ａに示した算出結果に関して、固着であると判定するための閾値を変化させた場合にそれぞれ得られる、感度、特異度、精度を示す図である。
図１５Ｃは、図１５Ｂに示した感度と特異度との関係を示したＲＯＣ曲線である。
図１６Ａは、中耳の状態が固着、正常又は離断であることが既知の特徴量から、マハラノビス距離を利用した一実施形態に係る状態評価装置で得られた中耳状態が離断である確率に関する指数Ｐ
Ｓ
の一例を示す図である。
図１６Ｂは、図１６Ａに示した算出結果に関して、離断であると判定するための閾値を変化させた場合にそれぞれ得られる、感度、特異度、精度を示す図である。
図１６Ｃは、図１６Ｂに示した感度と特異度との関係を示したＲＯＣ曲線である。
図１７Ａは、比較例として、中耳の状態が固着、正常又は離断であることが既知の被験者に対するティンパノメトリで得られたスタティックコンプライアンスの一例を示す図である。
図１７Ｂは、図１７Ａに示した計測結果に関して、固着であると判定するための閾値を変化させた場合にそれぞれ得られる、感度、特異度、精度を示す図である。
図１７Ｃは、図１７Ｂに示した感度と特異度との関係を示したＲＯＣ曲線である。
図１７Ｄは、図１７Ａに示した計測結果に関して、離断であると判定するための閾値を変化させた場合にそれぞれ得られる、感度、特異度、精度を示す図である。
図１７Ｅは、図１７Ｄに示した感度と特異度との関係を示したＲＯＣ曲線である。
図１８は、一実施形態に係る主成分分析及びサポートベクターマシン（ＳＶＭ）を用いた状態情報算出部の構成例の概略を示す機能ブロック図である。
図１９は、ＳＶＭを利用した一実施形態に係る状態評価装置の動作の一例の概略を示すフローチャートである。
図２０は、固着、離断、正常のそれぞれのデータについて、主成分分析による第一主成分及び第二主成分についてプロットした一例を示す図である。
図２１は、図２０に示した主成分分析で得られた第一主成分及び第二主成分のそれぞれの因子負荷量を示した図である。

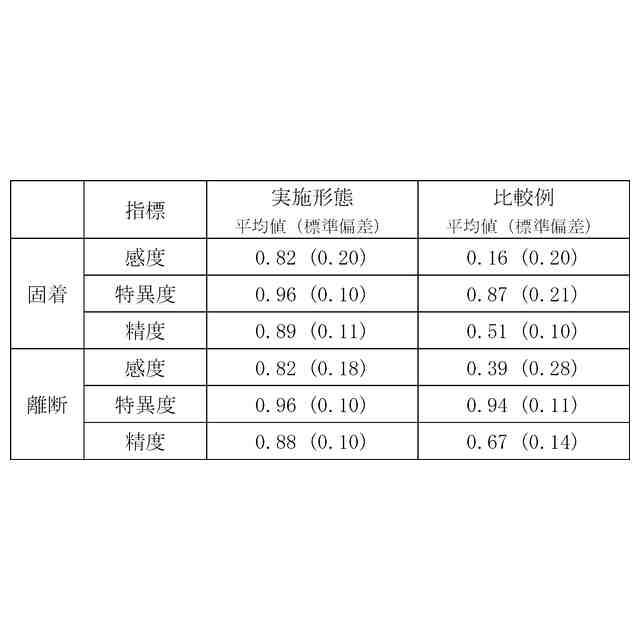

図２２は、ＳＶＭによる「離断ｖｓ．固着及び正常」の２分類タスクの検証の一例である。
図２３は、比較例として、中耳の状態が固着、正常又は離断であることが既知の被験者に対するティンパノメトリで得られたピーク圧（ＴＰＰ）及びスタティックコンプライアンス（ＳＣ）についてプロットした一例を示す図である。
図２４は、変形例に係る聴覚器官用の状態評価システムの構成例の概略を示す機能ブロック図である。
【発明を実施するための形態】
【０００８】
一実施形態について図面を参照して説明する。本実施形態は、聴覚器官の特性を測定し、聴覚器官の状態を明らかにするためのシステムに関する。本聴覚器官用の状態評価システムは、非侵襲的に測定を行うことができる。本状態評価システムは、被験者の外耳道内に向けて刺激音を出力し、そのときの外耳道内の圧力変動を取得する。本状態評価システムは、この圧力変動を解析することで、被験者の聴覚器官の特性を解析し、聴覚器官の状態を明らかにするように構成されている。本状態評価システムは、特に、聴覚器官のインピーダンスに係る情報を取得できる。このインピーダンスは、特に中耳系の動特性を反映する。得られたインピーダンスに係る情報に基づいて、聴覚器官、特に中耳の状態が評価され得る。例えば、耳小骨連鎖の固着や離断の有無、滲出性中耳炎を含む中耳炎の有無、鼓膜の菲薄化や接着の有無、中耳の奇形の有無などが判別され得る。得られた情報は、中耳の伝音特性に関する評価、中耳疾患や伝音難聴の診断等に用いられ得る。すなわち、この状態評価システムは、聴覚器官のための診断装置として機能し得る。
【０００９】
［装置構成］
図１は、本実施形態に係る聴覚器官用の状態評価システム１の構成例の概略を示す模式図である。図２は、本実施形態に係る聴覚器官用の状態評価システム１の構成例の概略を示す機能ブロック図である。図１に示すように、状態評価システム１は、コンピュータ１０と、ＡＤ／ＤＡコンバータ６０と、アンプシステム７０と、プローブ８０とを備える。
【００１０】
プローブ８０は、その先端が、被験者２００の外耳道２１０に挿入されるように構成されている。プローブ８０は、外耳道２１０に向けて刺激音を出力するためのイヤホン８２と、外耳道２１０内の圧力変動を取得するためのマイクロホン８４とを備える。
（【００１１】以降は省略されています）
