公開番号2025150301
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051112
出願日2024-03-27
発明の名称回動抑制機構及びレンズ装置
出願人富士フイルム株式会社
代理人個人,個人,個人,個人,個人
主分類G02B 7/02 20210101AFI20251002BHJP(光学)
要約【課題】光学系に対する影響を軽減した状態で、操作リングの回動を抑制することができる回動抑制機構及びレンズ装置を提供すること。

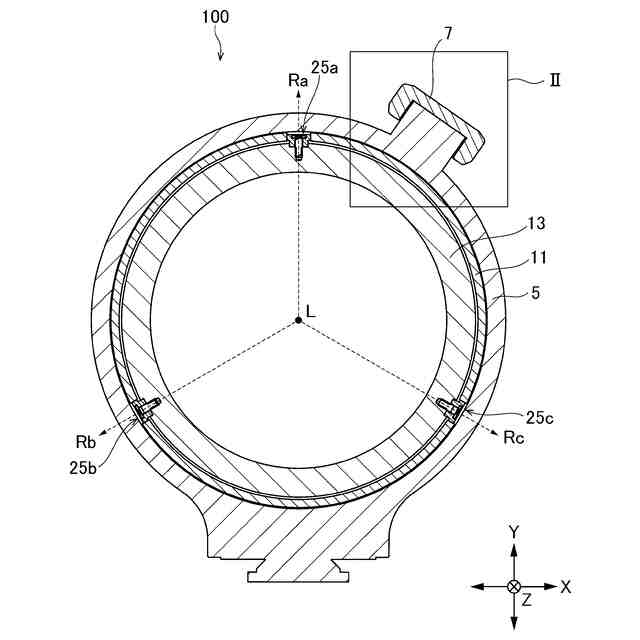

【解決手段】回動抑制機構100は、光学系を固定する固定筒13の外周を光軸L周りに回動可能な操作リング5の回動抑制機構100であって、操作リング5に備えられ、光軸Lと交差する方向に移動ストロークを有し、先端部に付勢部を有する締付部材7と、付勢部からの押圧により操作リングの回動を抑制する中間筒11と、固定筒13に中間筒11を固定する複数の固定部材25と、を有し、複数の固定部材25は、中間筒11と固定筒13との間に隙間が有る状態で中間筒11を固定し、固定部材13に対して中間筒11を光軸Lと交差する方向に移動可能に固定する。
【選択図】図2
特許請求の範囲【請求項１】
光学系を固定する固定筒の外周を光軸周りに回動可能な操作リングの回動抑制機構であって、

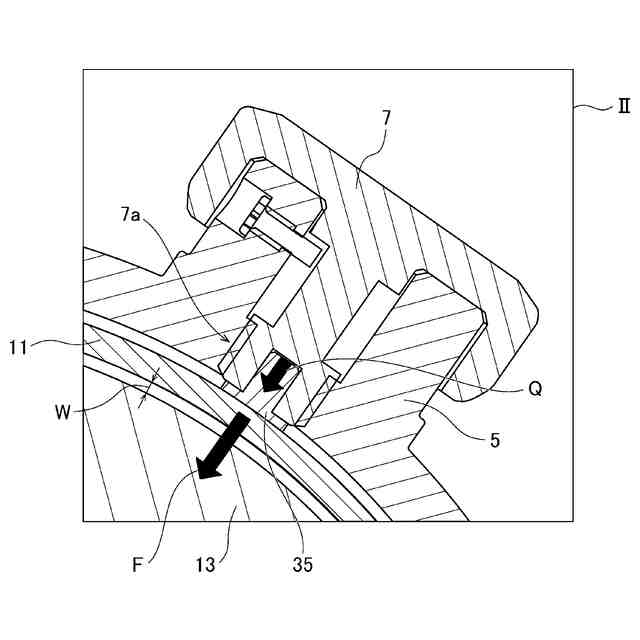

前記操作リングに備えられ、前記光軸と交差する方向に移動ストロークを有し、先端部に付勢部を有する締付部材と、
前記付勢部からの押圧により前記操作リングの回動を抑制する中間筒と、
前記固定筒に前記中間筒を固定する複数の固定部材と、
を有し、
前記複数の固定部材は、前記中間筒と前記固定筒との間に隙間が有る状態で前記中間筒を固定し、前記固定部材に対して前記中間筒を前記光軸と交差する方向に移動可能に固定する、回動抑制機構。
続きを表示（約 720 文字）【請求項２】
前記複数の固定部材は、円筒形状で構成され、中心軸は前記光軸で交差する方向に向いて配置される請求項１に記載の回動抑制機構。
【請求項３】
前記隙間は、前記移動ストロークが最大になる場合に、前記中間筒の径の前記光軸と交差する方向の変位量よりも大きい請求項１に記載の回動抑制機構。
【請求項４】
前記中間筒は、前記隙間を有する第１の領域と、前記固定筒と接触する第２の領域で構成されている請求項１に記載の回動抑制機構。
【請求項５】
前記中間筒は、マウント部のボディ嵌合径から前記マウント部の最大径までの間に存在する請求項１に記載の回動抑制機構。
【請求項６】
前記複数の固定部材は、
第１の固定部材と、
前記第１の固定部材とは材質が異なる第２の固定部材とで構成される請求項１に記載の回動抑制機構。
【請求項７】
前記第１の固定部材は前記中間筒と接触する第１の接触部が樹脂で構成され、前記第２の固定部材は前記中間筒と接触する第２の接触部が金属で構成される請求項６に記載の回動抑制機構。
【請求項８】
前記第２の接触部と前記中間筒とは、前記第１の接触部に規定の負荷が加わった場合に接触する、請求項７に記載の回動抑制機構。
【請求項９】
前記複数の固定部材は、前記光軸に対して回転非対称に位置する２つの前記固定部材で構成される請求項１に記載の回動抑制機構。
【請求項１０】
前記複数の固定部材は、３つの固定部材で構成される請求項１に記載の回動抑制機構。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、回動抑制機構及びレンズ装置に関し、特に操作リングの回動抑制機構及びその回動抑制機構を備えるレンズ装置に関する。
続きを表示（約 990 文字）【背景技術】
【０００２】

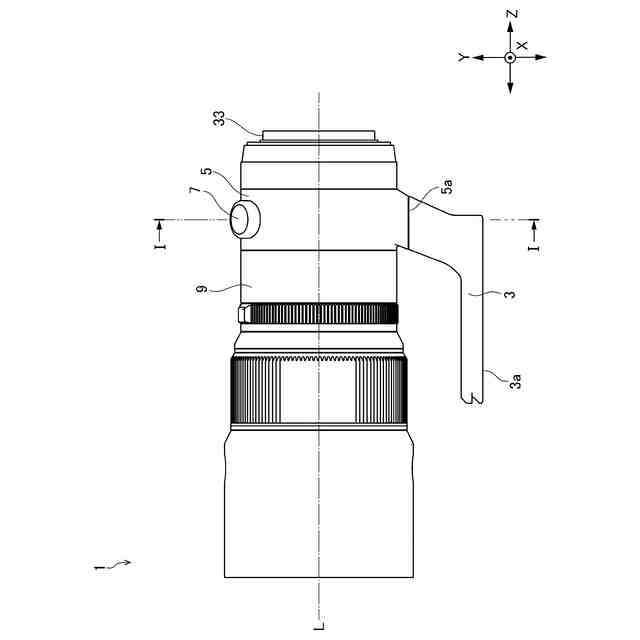

従来、レンズ鏡筒に三脚座が取り付けられたレンズ装置が知られている。
【０００３】
例えば、特許文献１には、三脚座が取り付けられたレンズ鏡筒を有するレンズ装置が記載されている。特許文献１のレンズ装置は、レンズ鏡筒の外周に接する環状の部材を、光軸方向に締め付けることにより、環状の部材のレンズ鏡筒に対する回動を抑制する機構を有する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－７６０５２号公報
【発明の概要】
【０００５】
本開示の技術にかかる一つの実施形態は、光学系に対する影響を軽減した状態で、操作リングの回動を抑制することができる回動抑制機構及びレンズ装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明の第１の態様である回動抑制機構は、光学系を固定する固定筒の外周を光軸周りに回動可能な操作リングの回動抑制機構であって、操作リングに備えられ、光軸と交差する方向に移動ストロークを有し、先端部に付勢部を有する締付部材と、付勢部からの押圧により操作リングの回動を抑制する中間筒と、固定筒に中間筒を固定する複数の固定部材と、を有し、複数の固定部材は、中間筒と固定筒との間に隙間が有る状態で中間筒を固定し、固定部材に対して中間筒を光軸と交差する方向に移動可能に固定する。
【０００７】
本発明の第２の態様は、第１の態様の回動抑制機構において、複数の固定部材は、円筒形状で構成され、中心軸は光軸で交差する方向に向いて配置される。
【０００８】
本発明の第３の態様は、第１の態様の回動抑制機構において、隙間は、移動ストロークが最大になる場合に、中間筒の径の光軸と交差する方向の変位量よりも大きい。
【０００９】
本発明の第４の態様は、第１の態様の回動抑制機構において、中間筒は、隙間を有する第１の領域と、固定筒と接触する第２の領域で構成されている。
【００１０】
本発明の第５の態様は、第１の態様の回動抑制機構において、中間筒は、マウント部のボディ嵌合径からマウント部の最大径までの間に存在する。
（【００１１】以降は省略されています）
