公開番号2025149757
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050584
出願日2024-03-26
発明の名称加工装置、および封止部材
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類B23Q 11/08 20060101AFI20251001BHJP(工作機械;他に分類されない金属加工)
要約【課題】加工装置の加工に伴い、ワーク及び加工手段が移動することで、ベローズ構造のカバーに過剰な負荷が掛かり、カバーを破損する恐れがあった。
【解決手段】被加工物を加工する第1手段と、前記被加工物を固定する第2手段と、前記第1手段と前記第2手段と前記被加工物を覆うカバーと、を備えて構成される加工装置において、前記カバーは、筒状で可撓性を有し、前記カバーの一方の開口は、他の構造物に固定する接続部を有し、前記第1手段と第2手段とが第1方向に相対的に移動することに連動して、前記接続部が回動することを特徴とする加工装置。
【選択図】図8
特許請求の範囲【請求項１】
被加工物を加工する第１手段と、前記被加工物を固定する第２手段と、前記第１手段と前記第２手段と前記被加工物を覆うカバーと、を備えて構成される加工装置において、
前記カバーは、筒状で可撓性を有し、前記カバーの一方の開口は、他の構造物に固定する接続部を有し、前記第１手段と第２手段とが第１方向に相対的に移動することに連動して、前記接続部が回動することを特徴とする加工装置。
続きを表示（約 560 文字）【請求項２】
前記第１方向は、第１手段と第２手段とを結ぶ方向とは交差する方向で、前記接続部の回動軸は、前記第１方向とは非平行であることを特徴とする請求項１記載の加工装置。
【請求項３】
前記第１方向と前記回動軸は、略直交であることを特徴とする請求項２記載の加工装置。
【請求項４】
前記カバーはベローズ構造であることを特徴とする請求項１記載の加工装置。
【請求項５】
前記接続部は、前記第１手段に固定されていることを特徴とする請求項１記載の加工装置。
【請求項６】
前記接続部に前記接続部と固定する側を封止するシール部材を備えることを特徴とする請求項１記載の加工装置。
【請求項７】
可撓性を有する筒状の封止部材であって、一方の開口が第１方向に移動する装置を覆うように接続可能となっており、他方の開口が前記装置の移動に連動して回動するように他の構造物に接続可能となっていることを特徴とする封止部材。
【請求項８】
前記封止部材はベローズ構造のカバーと、前記カバーの一方の開口部と接続する開口部と、前記第１方向の移動に連動して回動するための円形の開口部を有する、接続部からなることを特徴とする請求項７記載の封止部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カバーを備えた加工装置、および封止部材に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、加工装置において、加工による切粉が駆動軸に付着することにより装置の破損に繋がる為に、駆動軸をジャバラのようなカバーで覆うことが一般的である。特許文献１には、加工手段の移動に追従して変形する筒状ジャバラカバーが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１１５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１では、装置の加工手段の移動にともなって、カバーが伸縮する方向と異なる方向に負荷が掛かる場合、カバーに過剰な負荷が掛かり、カバーを破損させたり、加工手段の移動を鈍くする恐れがあった。本発明は、上記課題を鑑みなされたものであり、カバーの破損を低減し、加工装置を長寿命化することを目的としている。
【課題を解決するための手段】
【０００５】
本発明の加工装置は、被加工物を加工する第１手段と、前記被加工物を固定する第２手段と、前記第１手段と前記第２手段と前記被加工物を覆うカバーと、を備えて構成される加工装置において、前記カバーは、筒状で可撓性を有し、前記カバーの一方の開口は、他の構造物に固定する接続部を有し、前記第１手段と第２手段とが第１方向に相対的に移動することに連動して、前記接続部が回動することを特徴とする。
【発明の効果】
【０００６】
本発明によれば、カバーの破損を低減し、加工装置を長寿命化することが可能となる。
【図面の簡単な説明】
【０００７】
実施例１の加工装置。

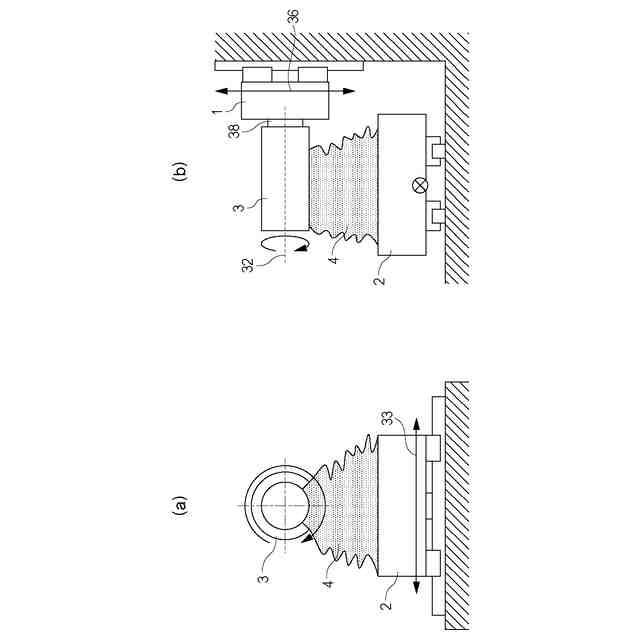

実施例２の加工装置。
実施例２の接続部の内部を示す図。
シール部材の構造を示す図。
計測器の実施例。
ベローズカバーの構造図。
ベローズカバーの動作図。

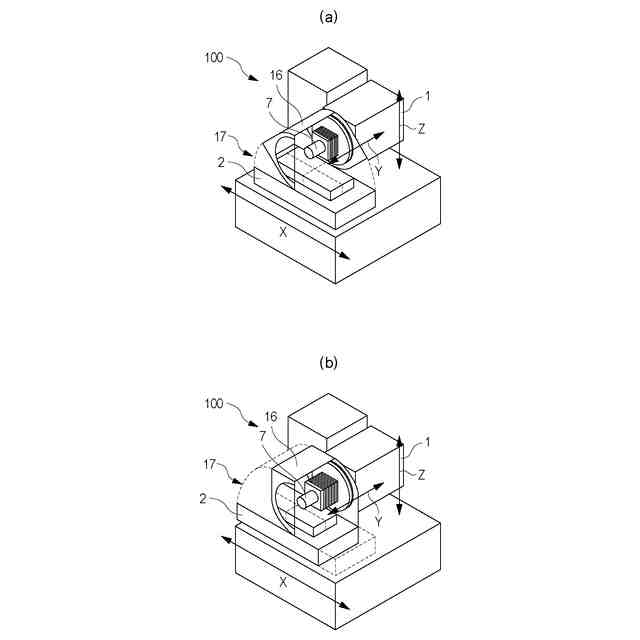

加工装置の概略図。

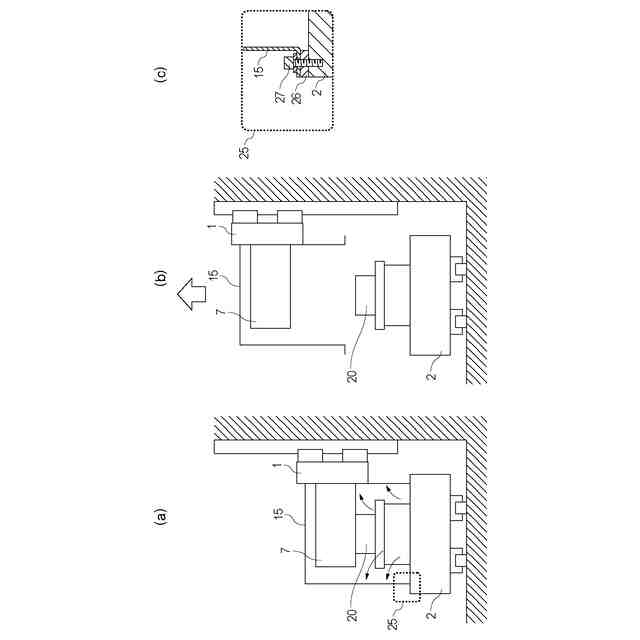

被加工物を交換する際の動作図。
駒が円筒形状のジャバラカバー構成図。
接続部の回動軸と第２手段の移動軸の位置関係を示す図。
接続部の回動軸と第１手段の移動軸の位置関係を示す図。
実施例３加工装置。
【発明を実施するための形態】
【０００８】
以下、この発明の実施の形態について図面に基づいて説明する。
【０００９】
尚、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【００１０】

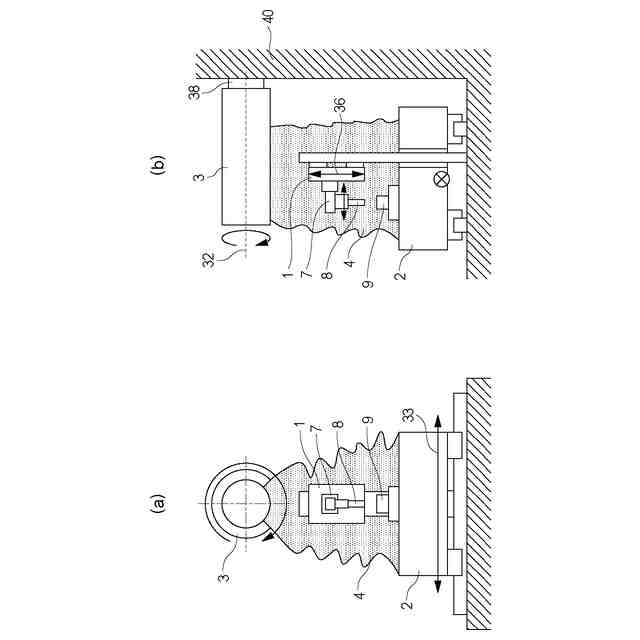

図１は、本発明の実施例１の加工装置の正面図（ａ）と側面図（ｂ）です。上下方向に往復運動する第１手段１と、水平方向に往復運動する第２手段２があり、第１手段の移動軸３６と交差し、且つ、第２手段の移動軸３３とも交差する回動軸３２を持つ接続部３が構造物４０に取り付けられている。構造物４０は部屋の壁や加工装置を覆う壁等でもよいが、加工装置付近で接続部３を固定できればよい。接続部３には、円形の開口部があり、構造物４０に設けられた軸３８を挿入することで、接続部３は回動可能となっている。接続部３の底面には、開口があり、第１手段１と第２手段２と被加工物９を覆うように、カバー４が取り付けられている。カバー４の開口の一方は接続部３に接続され、他方の開口は、第２手段に接続されている。被加工物を加工する第１手段１には、加工物８を取り付けるための工具取付部７が接続されている。被加工物９を固定する第２手段２と第１手段１及び工具取付部７を移動させることで被加工物９を加工する。
（【００１１】以降は省略されています）
