公開番号2025149575
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050305
出願日2024-03-26
発明の名称画像読取装置及び画像形成装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04N 1/00 20060101AFI20251001BHJP(電気通信技術)
要約【課題】流し読みガラスの破損を抑制することが可能な画像読取装置及び画像形成装置を提供する。
【解決手段】画像読取装置101は、原稿を搬送するADF102と、原稿の画像を読み取るリーダー103と、を備える。リーダー103は、第1流し読みガラス313と、ADF102により搬送される原稿の画像を第1流し読みガラス313を介して読み取る第1読取部311と、第1読取部311を収容し、且つ、第1流し読みガラス313を支持する金属製のメインフレーム500と、を有する。第1流し読みガラス313のメインフレーム500と接触する領域には、樹脂製のガラス保護シート702、703が貼り付けられている。
【選択図】図8
特許請求の範囲【請求項１】
原稿が積載される原稿トレイと、前記原稿トレイに積載された原稿を搬送する搬送部と、を有する原稿搬送ユニットと、
透明部材と、前記搬送部により搬送される原稿の画像を前記透明部材を介して読み取る読取部と、前記読取部を収容し、且つ、前記透明部材を支持する金属製のフレームと、を有する画像読取ユニットと、
を備え、
前記透明部材における前記フレームと接触する領域には、樹脂製の保護シートが貼り付けられている、
ことを特徴とする画像読取装置。
続きを表示（約 800 文字）【請求項２】
前記画像読取ユニットは、前記搬送部によって前記透明部材の上面を搬送される原稿の先端を掬い上げて前記原稿搬送ユニットの内部へ案内する案内部材を有し、
前記フレームは、前記透明部材を支持する金属製のメインフレームと、前記メインフレームに取り付けられ、前記案内部材を支持する金属製の支持部材を有し、
前記保護シートは、前記透明部材の前記メインフレーム及び前記支持部材と接触する領域に配置されている、
ことを特徴とする請求項１に記載の画像読取装置。
【請求項３】
前記メインフレームは、前記透明部材の長手方向における一端を支持する第１支持面と、前記透明部材の前記長手方向における他端を支持する第２支持面と、を有し、
前記支持部材は、前記透明部材の前記長手方向における前記一端を支持する第３支持面と、前記透明部材の前記長手方向における前記他端を支持する第４支持面と、を有し、
前記保護シートは、前記透明部材の前記第１支持面、前記第２支持面、前記第３支持面及び前記第４支持面と接触する領域に配置されている、
ことを特徴とする請求項２に記載の画像読取装置。
【請求項４】
前記保護シートは、前記透明部材の長手方向における両端部にそれぞれ配置されている、
ことを特徴とする請求項１に記載の画像読取装置。
【請求項５】
前記保護シートは、両面テープによって前記透明部材に貼り付けられている、
ことを特徴とする請求項１に記載の画像読取装置。
【請求項６】
請求項１乃至５のいずれか１項に記載の画像読取装置と、
前記読取部により読み取れられた原稿の画像情報に基づいて、記録媒体に画像を形成する画像形成部と、を備える、
ことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、原稿の画像を読み取る画像読取装置及びこれを備える画像形成装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、複写機、ファクシミリ装置、及びデジタル複合機等に搭載された画像読取装置は、自動原稿搬送装置（ＡｕｔｏＤｏｃｕｍｅｎｔＦｅｅｄｅｒ、以下ＡＤＦと呼ぶ）によって原稿を搬送しながら、原稿の画像を読み取るものが知られている。このような画像読取装置がＡＤＦによって原稿を搬送しながら画像を読み取る場合、読取部（読取センサ）は板状の透明部材を介して原稿の画像を読み取る（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－２０７１４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、透明部材は金属製のフレームに支持されている。そのため、例えば装置が運搬される際など、装置に振動が加わった場合に透明部材とフレームが衝突して、透明部材が破損する虞があった。
【０００５】
そこで、本発明は、透明部材の破損を抑制することが可能な画像読取装置及び画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するための本発明の一態様は、原稿が積載される原稿トレイと、前記原稿トレイに積載された原稿を搬送する搬送部と、を有する原稿搬送ユニットと、透明部材と、前記搬送部により搬送される原稿の画像を前記透明部材を介して読み取る読取部と、前記読取部を収容し、且つ、前記透明部材を支持する金属製のフレームと、を有する画像読取ユニットと、を備え、前記透明部材における前記フレームと接触する領域には、樹脂製の保護シートが貼り付けられている、ことを特徴とする画像読取装置である。
【発明の効果】
【０００７】
本発明によれば、透明部材の破損を抑制することが可能な画像読取装置及び画像形成装置を提供することができる。
【図面の簡単な説明】
【０００８】
画像形成装置の概略断面図。
画像読取装置の斜視図。

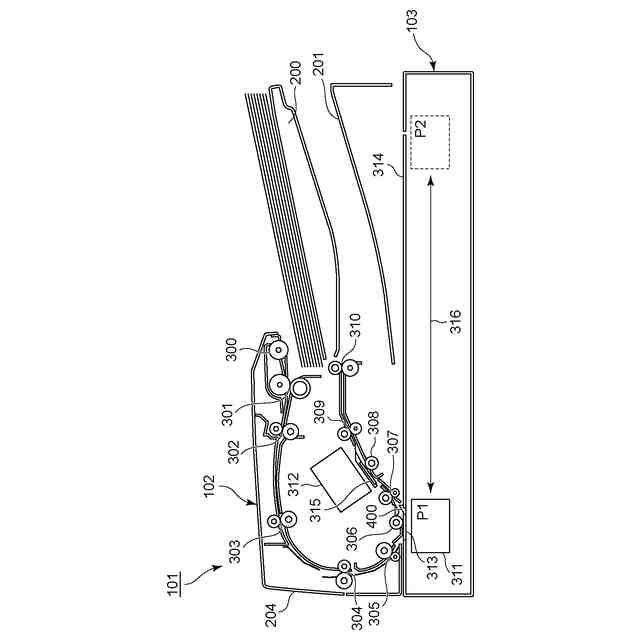

画像読取装置の概略断面図。
リーダーの斜視図。

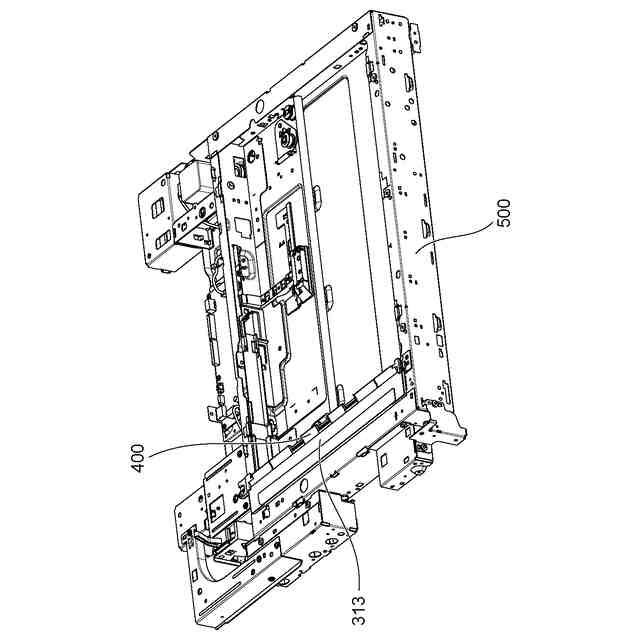

リーダーのメインフレームを示す斜視図。
リーダーのメインフレーム及び支持部材を示す斜視図。

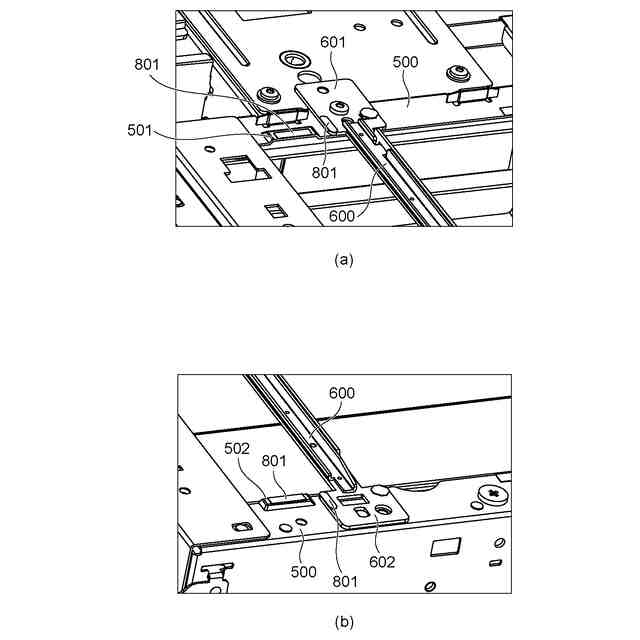

（ａ）支持部材の奥側取り付け部を示す拡大図。（ｂ）支持部材の手前側取り付け部を示す拡大図。

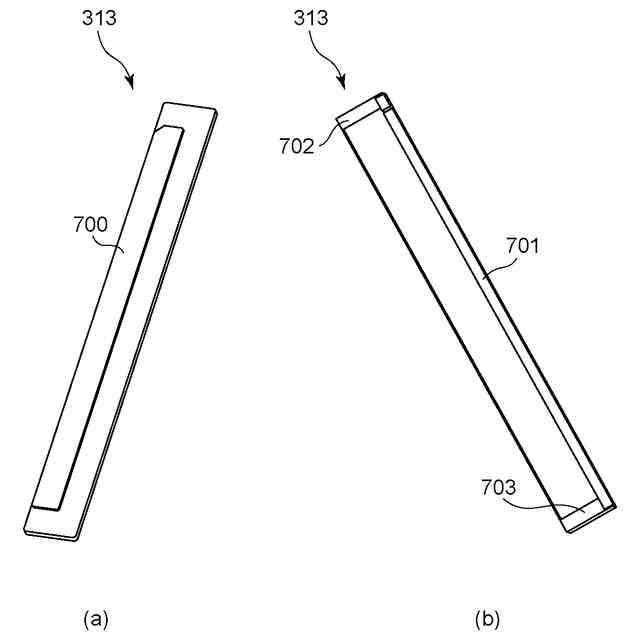

（ａ）第１流し読みガラスの上面を示す斜視図。（ｂ）第１流し読みガラスの下面を示す斜視図。
（ａ）比較例に係る支持部材の奥側取り付け部を示す拡大図。（ｂ）比較例に係る支持部材の手前側取り付け部を示す拡大図。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本発明の実施形態について説明する。ただし、以下の実施形態は本発明を具体化した一例であって、本発明の技術的範囲を限定するものではない。
【００１０】
［画像形成装置］
まず、図１を用いて、本実施形態に係る画像形成装置１００について説明する。図１は画像形成装置１００を正面から見たときの概略断面図である。以下、本実施形態では、ユーザーが不図示の操作部に臨む位置を装置の「手前側」と呼び、背面側を「奥側」と呼ぶ。つまり、図１は、手前側から視たときの画像形成装置１００の内部構成を示したものである。図１に示すように、画像形成装置１００は、画像形成装置本体１０４と、画像形成装置本体１０４の上方に設けられた画像読取装置１０１を備えている。画像形成装置１００は、画像読取装置１０１が読み取った画像情報又は画像形成装置１００に通信可能に接続されたパーソナルコンピュータ等のホスト機器からの画像信号に応じて、トナー像を用紙Ｐに形成する。記録媒体である用紙Ｐとしては、普通紙、プラスチックフィルム、布などのシート材が挙げられる。
（【００１１】以降は省略されています）
