特許ウォッチ

公開番号2025148708
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024048963
出願日2024-03-26
発明の名称機器モジュールの取付構造及び機器モジュール
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人,個人
主分類B60R 16/02 20060101AFI20251001BHJP(車両一般)
要約【課題】内装部材の表面に機器を適切に固定できるようにすることを目的とする。
【解決手段】機器モジュールの取付構造20は、車体10を室内側から覆う内装部材13と、前記車体10のうち前記内装部材13に覆われる部分から室内側に突出する固定用土台11と、前記内装部材13の表面14に配置された機器モジュール30と、を備える。前記機器モジュール30が、前記内装部材13の前記表面14に露出する前記固定用土台11に固定されている。
【選択図】図2
特許請求の範囲【請求項１】
車体を室内側から覆う内装部材と、
前記車体のうち前記内装部材に覆われる部分から室内側に突出する固定用土台と、
機器を含み、前記内装部材の表面に配置された機器モジュールと、
を備え、
前記機器モジュールが、前記内装部材の前記表面に露出する前記固定用土台に固定されている、機器モジュールの取付構造。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の機器モジュールの取付構造であって、
前記機器モジュールは前記機器を支持するブラケットを含み、
前記ブラケットが前記固定用土台に固定されている、機器モジュールの取付構造。
【請求項３】
請求項２に記載の機器モジュールの取付構造であって、
前記機器モジュールは、前記機器を室内側から覆うカバーを含む、機器モジュールの取付構造。
【請求項４】
請求項３に記載の機器モジュールの取付構造であって、
前記カバーは前記ブラケットを覆うと共に、前記ブラケットに取付けられており、
前記ブラケットが前記固定用土台に固定された状態で、前記カバーが前記ブラケットに着脱可能である、機器モジュールの取付構造。
【請求項５】
請求項３又は請求項４に記載の機器モジュールの取付構造であって、
前記ブラケットは、前記機器を支持する支持部分と、前記支持部分から前記固定用土台に向けて突出し前記固定用土台に固定される固定部分とを有し、
前記支持部分と前記内装部材との間に空所部が設けられている、機器モジュールの取付構造。
【請求項６】
請求項５に記載の機器モジュールの取付構造であって、
前記カバーの側面のうち前記空所部を覆う部分に放熱用の貫通孔が形成されている、機器モジュールの取付構造。
【請求項７】
請求項３又は請求項４に記載の機器モジュールの取付構造であって、
前記機器モジュールは、前記機器と接続される配線を含み、
前記配線は、前記機器から車両の配索面に向けて延びる第１区間と、前記第１区間に連続し、前記配索面に沿って延びる第２区間とを有し、前記カバーが前記第１区間と前記第２区間との連結部分を前記配索面に向けて押えている、機器モジュールの取付構造。
【請求項８】
請求項２から請求項４のいずれか１項に記載の機器モジュールの取付構造であって、
前記機器モジュールは、前記機器と接続される配線を含み、
前記配線のうち前記機器から延び出た部分が前記ブラケットに固定されている、機器モジュールの取付構造。
【請求項９】
請求項２から請求項４のいずれか１項に記載の機器モジュールの取付構造であって、
前記機器モジュールは、前記機器と接続される配線を含み、
前記ブラケットは、前記配線の余長部分を巻いて収容可能な巻付面を有する、機器モジュールの取付構造。
【請求項１０】
車体のうち内装部材に覆われる部分から室内側に突出する固定用土台に取付けられる機器モジュールであって、
前記固定用土台に固定されるブラケットと、
前記ブラケットに支持された機器と、
前記ブラケットに取付けられて前記機器を覆うカバーと、
を備える、機器モジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、機器モジュールの取付構造に関する。
続きを表示（約 990 文字）【背景技術】
【０００２】
特許文献１は、車両のルーフパネルと内装部材との間に機器を固定する技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１４１４３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
車両の内装部材の表面に機器を固定できることも望まれている。ここで、内装部材の表面に機器を接着剤又は粘着テープなどによって貼り付け固定する場合、固定強度が不足したり、固定位置などにばらつきが出たりする恐れがある。
【０００５】
そこで、内装部材の表面に機器を適切に固定できるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本開示の機器モジュールの取付構造は、車体を室内側から覆う内装部材と、前記車体のうち前記内装部材に覆われる部分から室内側に突出する固定用土台と、機器を含み、前記内装部材の表面に配置された機器モジュールと、を備え、前記機器モジュールが、前記内装部材の前記表面に露出する前記固定用土台に固定されている、機器モジュールの取付構造である。
【発明の効果】
【０００７】
本開示によれば、内装部材の表面に機器を適切に固定できる。
【図面の簡単な説明】
【０００８】
図１は実施形態１にかかる機器モジュールの取付構造を示す正面図である。

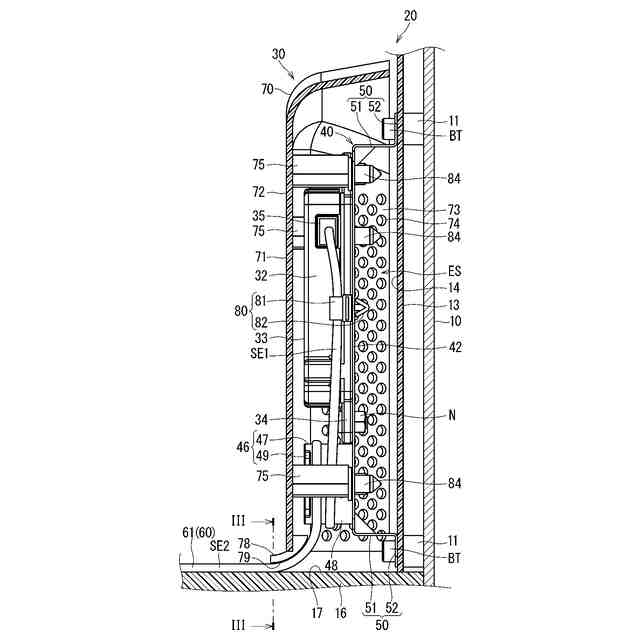

図２は図１のＩＩ－ＩＩ線に沿った断面図である。

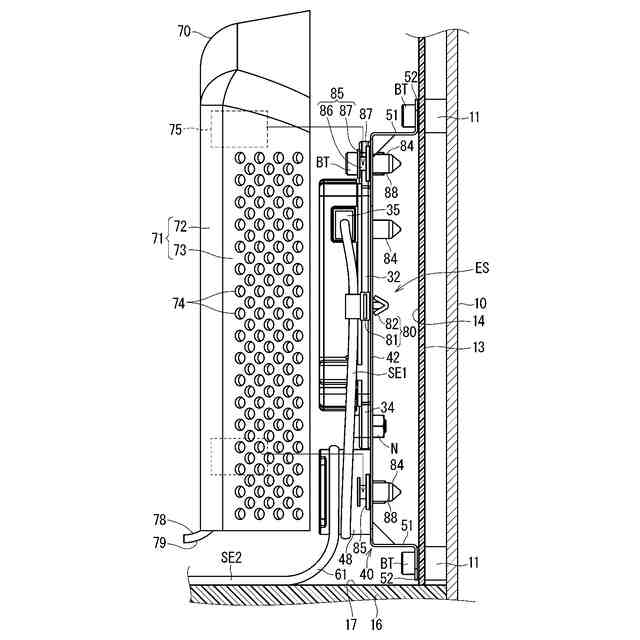

図３は図２のＩＩＩ－ＩＩＩ線に沿って切断した端面図である。
図４はカバーを外した状態の機器モジュールの取付構造を示す正面図である。
図５はカバーを外した状態の機器モジュールの取付構造を示す側面図である。
図６はブラケットを固定用土台に固定する様子を示す説明図である。

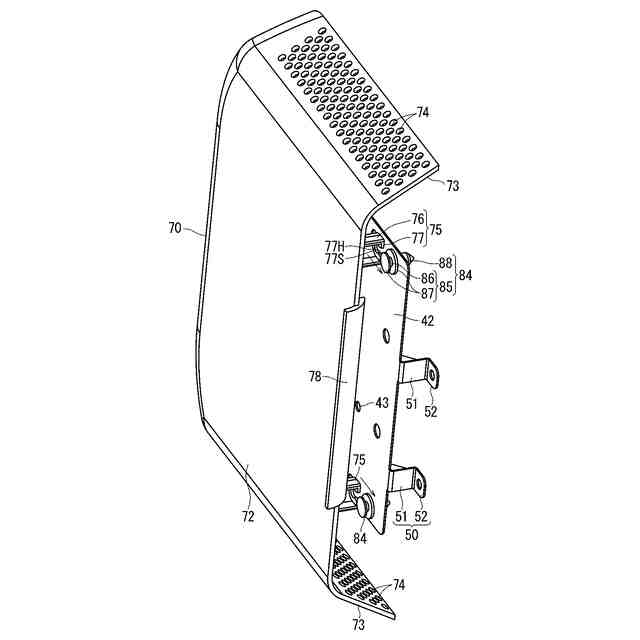

図７はカバーをブラケットに取付ける様子を示す説明図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示の機器モジュールの取付構造は、次の通りである。
（【００１１】以降は省略されています）
