公開番号2025148385
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2025111768,2023197761
出願日2025-07-01,2020-07-28
発明の名称電気化学セルおよび電気化学セルモジュール
出願人京セラ株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H01M 50/682 20210101AFI20250930BHJP(基本的電気素子)
要約【課題】電気化学セルを均一に安定して動作させ、容量低下やガス発生等の不具合を抑制することができる電気化学セルモジュール、及び前記モジュールが備える電気化学セルを提供する。
【解決手段】電気化学セルは、第1発電要素と第1発電要素を内側に有する第1包装体とを有する第1単セルと、第2発電要素と第2発電要素を内側に有する第2包装体とを有する第2単セルと、第1単セルと第2単セルとを内側に有する外容器と、を備える。電気化学セルは、第1包装体の内部と、第2包装体の内部と、第1包装体と第2包装体との間と、に電解液が位置しており、少なくとも第1包装体と第2包装体とのどちらか一方が開口部を有しており、開口部の寸法は、縦10mm～200mm、横10mm～50mmである。
【選択図】図8
特許請求の範囲【請求項１】
第１発電要素と前記第１発電要素を内側に有する第１包装体とを有する第１単セルと、
第２発電要素と前記第２発電要素を内側に有する第２包装体とを有する第２単セルと、
前記第１単セルと前記第２単セルとを内側に有する外容器と、を備え、
前記第１包装体の内部と、前記第２包装体の内部と、前記第１包装体と前記第２包装体との間と、に電解液が位置しており、
前記第１包装体及び前記第２包装体はラミネートフィルムからなる平たい袋形状であり、
前記外容器は袋形状であることを特徴とする電気化学セル。
続きを表示（約 280 文字）【請求項２】
前記第１包装体および／または前記第２包装体の一端の一部に開口部を有する請求項１に記載の電気化学セル。
【請求項３】
請求項１または２に記載の電気化学セルと、
前記電気化学セルを内部に有する筐体と、
前記第１単セルおよび前記第２単セルを加圧する機構と、を備える電気化学セルモジュール。
【請求項４】
請求項１または２に記載の電気化学セルと、
前記電気化学セルを内部に有する筐体と、を備え、
前記筐体は、前記第１単セルおよび前記第２単セルを加圧する電気化学セルモジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電気化学セルおよび電気化学セルモジュールに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、電気化学セルモジュールとして、例えば、特許文献１に記載の電気化学セルモジュールが提案されている。特許文献１に記載の電気化学セルモジュールは、電気化学セルを均一に安定して動作させることができ、容量低下やガス発生等の不具合を抑制することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－２１３８２号公報
【発明の概要】
【０００４】
本開示の電気化学セルは、第１発電要素と第１発電要素を内側に有する第１包装体とを有する第１単セルと、第２発電要素と第２発電要素を内側に有する第２包装体とを有する第２単セルと、第１単セルと第２単セルとを内側に有する外容器と、を備える。第１包装体の内部と、第２包装体の内部と、第１包装体と第２包装体との間と、に電解液が位置している。第１包装体及び第２包装体はラミネートフィルムからなる平たい袋形状である。外容器は袋形状である。
【０００５】
本開示の電気化学セルは、第１包装体および／または第２包装体の一端の一部に開口部を有する。
【０００６】
本開示の電気化学セルモジュールは、上記の電気化学セルと、電気化学セルを内部に有する筐体と、第１単セルおよび第２単セルを加圧する機構と、を備える。
【０００７】
本開示の電気化学セルモジュールは、上記の電気化学セルと、電気化学セルを内部に有する筐体と、を備える。筐体は、第１単セルおよび第２単セルを加圧する。
【図面の簡単な説明】
【０００８】
本開示の目的、特色、および利点は、下記の詳細な説明と図面とからより明確になるであろう。
電気化学セルモジュールの斜視図を示す。

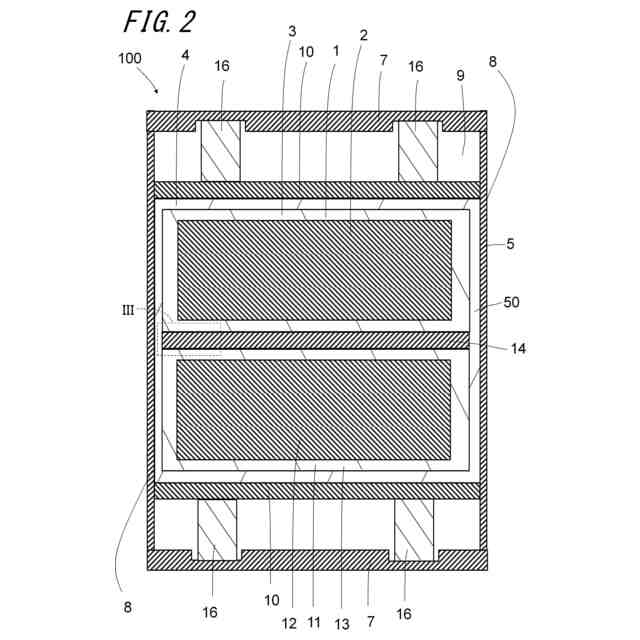

図１の切断面線ＩＩ－ＩＩで切断した断面図を示す。
図２の領域ＩＩＩの拡大図を示す。

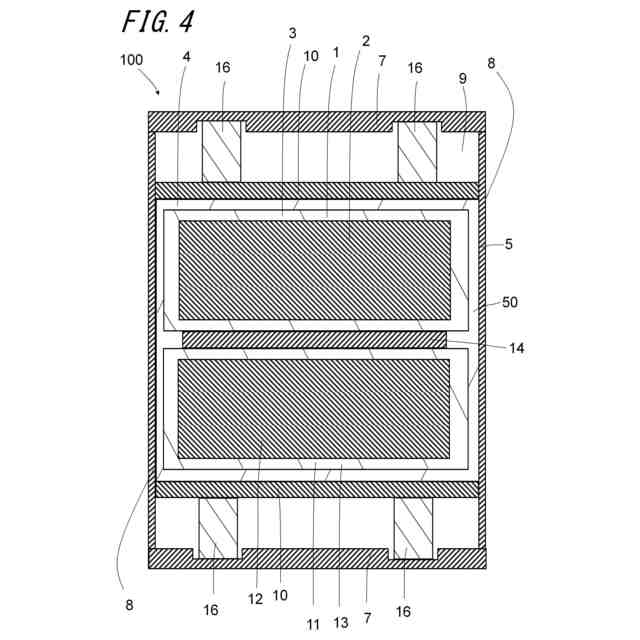

電気化学セルモジュールの別の例における、図２に対応する断面図を示す。
電気化学セルモジュールのさらに別の例における、図２に対応する断面図を示す。
電気化学セルモジュールのさらに別の例における、図２に対応する断面図を示す。

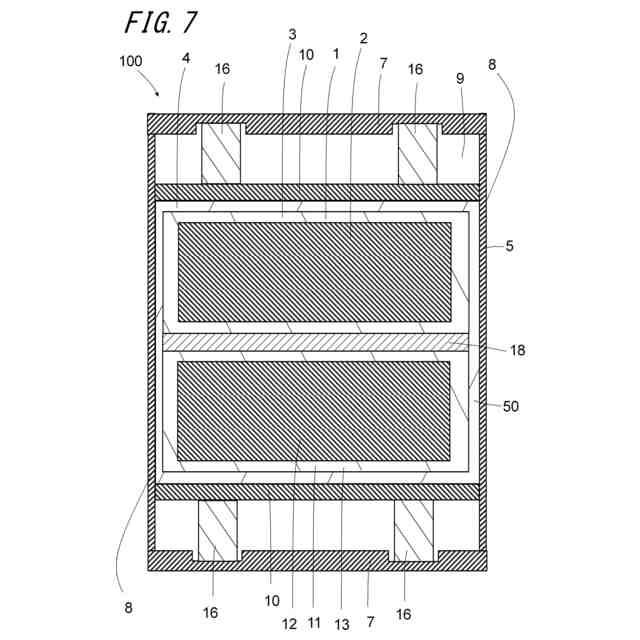

電気化学セルモジュールの他の例における、図２に対応する断面図を示す。

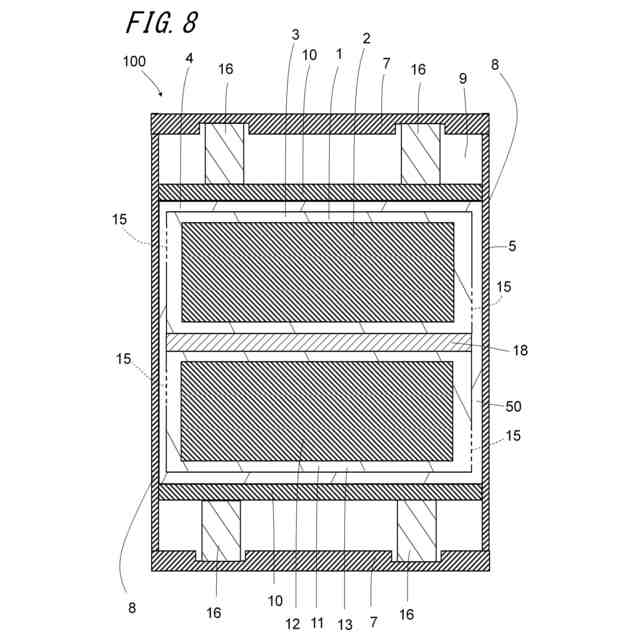

電気化学セルモジュールのさらに他の例における、図２に対応する断面図を示す。
電気化学セルモジュールのさらに他の例における、図２に対応する断面図を示す。
【発明を実施するための形態】
【０００９】
電気化学セルモジュール１００について図１および図２を用いて詳細に説明する。電気化学セルモジュール１００は、図１および図２に示すように、筐体５と、筐体５内に位置する電気化学セル５０と、を備えている。電気化学セル５０は、電気化学セルモジュール１００内で電池として機能するための部材である。電気化学セル５０は、例えば、リチウムイオン電池を含む。電気化学セル５０は、外容器４と、外容器４内に第１単セル１と、第２単セル１１と、第１単セル１と第２単セル１１との間に位置する液体層１４と、を備えている。第１単セル１と第２単セル１１とは、例えば、主面同士が押圧されて保持されていてもよい。電気化学セル５０内では、第１単セル１と第２単セル１１とは、例えば、積層されていてもよい。また、電気化学セル５０は、例えば、板状である。電気化学セル５０は、外部装置に電気的に接続されることによって、外部装置に電気を流すことができる。
【００１０】
第１単セル１は、第１発電要素２と、第１発電要素２を内側に有する第１包装体３と、第１端子と、を有している。第１単セル１は、電気化学セル５０内で電池として機能する最小の単位の部材である。第１単セル１は、例えば、主面を有する板状である。また、第１単セル１は、例えば、円形状であってもよい。第１単セル１は、例えば、第１単セル１の主面に垂直な方向から見たときに、矩形状であってもよい。第１単セル１の寸法は、例えば、縦５０ｍｍ～５００ｍｍ、横５０ｍｍ～３００ｍｍ、厚さ０．１ｍｍ～２ｍｍであってもよい。
（【００１１】以降は省略されています）
