公開番号2025148173
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048797
出願日2024-03-25
発明の名称誘電加熱コイル体及び熱処理方法
出願人富士電子工業株式会社
代理人個人
主分類H05B 6/40 20060101AFI20250930BHJP(他に分類されない電気技術)
要約【課題】本来硬度を必要とする領域を、加熱されることによる焼きなましが起こらないよう、その領域を過度に加熱されないようにする、誘電加熱コイル体及び熱処理方法を提供する。
【解決手段】加熱部位Aと当該加熱部位Aに隣接する加熱忌避部位Bが存在するワーク20を熱処理する誘導加熱コイル体3である。コイル本体5と冷却水噴射装置6を有し、コイル本体5は、加熱部位Aに近接して加熱部位Aを昇温可能である。本誘導加熱コイル体3は、コイル本体5に通電して加熱部位Aを昇温しつつ、冷却水噴射装置6でワーク20の下方から加熱忌避部位Bに向かって冷却水を噴射することが可能である。

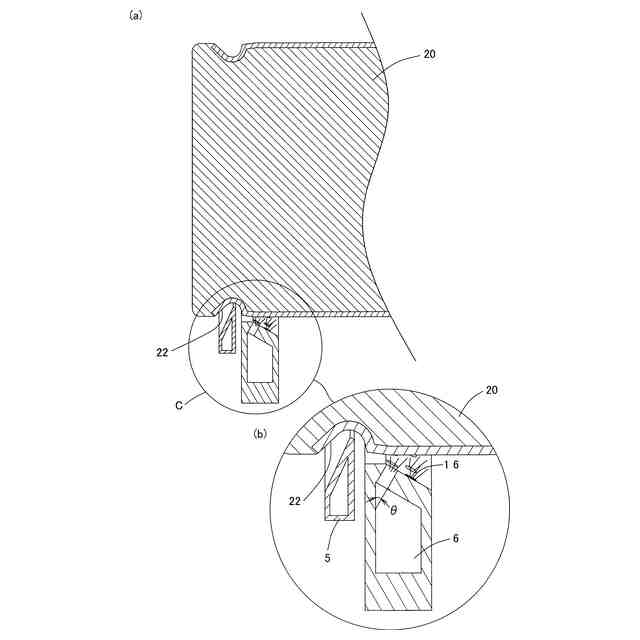

【選択図】図6
特許請求の範囲【請求項１】
加熱部位と当該加熱部位に隣接する加熱忌避部位が存在するワークを熱処理する誘導加熱コイル体であって、
コイル本体と冷却水噴射手段を有し、前記コイル本体は、前記加熱部位に近接して前記加熱部位を昇温可能であり、
前記冷却水噴射手段は、前記ワークの下方から前記加熱忌避部に向かって冷却水を噴射することが可能であり、
前記コイル本体に通電して前記加熱部位を昇温しつつ、前記冷却水噴射手段で前記ワークの下方から前記加熱忌避部に向かって冷却水を噴射することが可能であることを特徴とする誘導加熱コイル体。
続きを表示（約 720 文字）【請求項２】
前記加熱部位は凹状であることを特徴とする請求項１に記載の誘導加熱コイル体。
【請求項３】
前記コイル本体は、前記加熱部位の下面に近接する機能領域を有し、主として前記ワークを下方から誘導加熱することを特徴とする請求項１又は２に記載の誘導加熱コイル体。
【請求項４】
前記コイル本体は、環状であって、前記加熱部位の下面に近接する機能領域と、給電部と前記機能領域をつなぐ給電領域を有し、前記給電領域の内接円は、前記機能領域の内接円よりも大きいことを特徴とする請求項３に記載の誘導加熱コイル体。
【請求項５】
前記冷却水噴射手段は、前記加熱忌避部に向かって斜め方向に冷却水を噴射することを特徴とする請求項４に記載の誘導加熱コイル体。
【請求項６】
コイル本体と冷却水噴射手段が一体化されていることを特徴とする請求項５に記載の誘導加熱コイル体。
【請求項７】
焼き入れ処理されたワークを回転しつつ当該ワークの一部を再加熱して当該一部を焼きなまし処理する熱処理方法において、
前記焼きなましを行う領域を誘導加熱しつつ、当該焼きなましを行う領域に隣接する領域に下方側から冷却水を噴射することを特徴とする熱処理方法。
【請求項８】
焼き入れ処理されたワークを回転しつつ当該ワークの一部を再加熱して当該一部を焼きなまし処理する熱処理方法において、
請求項１に記載の誘導加熱コイル体を使用して、前記焼きなましを行う領域を誘導加熱しつつ、当該焼きなましを行う領域に隣接する領域に下方側から冷却水を噴射することを特徴とする熱処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加熱部位と当該加熱部位に隣接する加熱忌避部位が存在するワークを熱処理する誘導加熱コイル体及び熱処理方法であって、誘導加熱コイル体がコイル本体と冷却水噴射手段を有し、ワークを加熱処理する誘導加熱コイル体及び加熱処理方法に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ワークを高周波焼き入れをした後で焼きなまし工程を行う場合がある。ところが、従来は、焼きなましをした領域と隣接する領域にも熱が伝わってしまうので、隣接領域が焼なましされてしまっていた。つまり、その隣接領域が本来硬度を維持する必要がある領域であるにも関わらず、硬度が下がってしまうことがあった。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１３１６３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、本来硬度を必要とする領域が、加熱されることによる焼きなましが起こらないよう、その領域が過度に加熱されないようにすることができる、誘電加熱コイル体及び熱処理方法を提供する。
【課題を解決するための手段】
【０００５】
上記した課題を解決するための態様は、加熱部位と当該加熱部位に隣接する加熱忌避部位が存在するワークを熱処理する誘導加熱コイル体であって、コイル本体と冷却水噴射手段を有し、前記コイル本体は、前記加熱部位に近接して前記加熱部位を昇温可能であり、前記冷却水噴射手段は、前記ワークの下方から前記加熱忌避部に向かって冷却水を噴射することが可能であり、前記コイル本体に通電して前記加熱部を昇温しつつ、前記冷却水噴射手段で前記ワークの下方から前記加熱忌避部に向かって冷却水を噴射することが可能である誘導加熱コイル体である。
【０００６】
本態様によると、コイル本体が加熱部位に近接して加熱部位を昇温可能であり、冷却水噴射手段は、ワークの下方から加熱忌避部に向かって冷却水を噴射することが可能である。加熱部位を加熱することによって硬化しながら、加熱忌避部位は冷却水が噴射されることにより、加熱されないので、加熱忌避部位は焼きなましをされず、硬度を維持することができる。
【０００７】
上記した態様において、前記加熱部位は凹状である誘導加熱コイル体が望ましい。
【０００８】
本態様によると、加熱部位が凹状であることから、加熱部位が焼きなましをされることによって軟化し、凹部を溝等に加工することができる。
【０００９】
上記した各態様において、前記コイル本体は、前記加熱部位の下面に近接する機能領域を有し、主として前記ワークを下方から誘導加熱する誘導加熱コイル体が好ましい。
【００１０】
本態様によると、コイル本体が、加熱部位の下面に近接する機能領域を有し、主としてワークを下方から誘導加熱することから、コイル本体が加熱部位の下面に近接し、コイル本体に冷却水がかからない位置に設置することが可能で、さらに、ワークをコイル本体の機能領域に容易に設置することができる。
（【００１１】以降は省略されています）
