公開番号2025175374
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081433
出願日2024-05-20
発明の名称電磁調理器
出願人象印マホービン株式会社
代理人個人,個人
主分類H05B 6/12 20060101AFI20251126BHJP(他に分類されない電気技術)
要約【課題】冷却効率の向上と、液体の進入防止とを両立する。
【解決手段】電磁調理器1は、底壁13、底壁13から立設された周壁14、並びに底壁13及び周壁14の内面によって画定される内部空間15を有するケーシング2と、周壁14を貫通し、互いに間隔をあけて並べられる複数のスリット30とを備える。複数のスリット30が、短スリット31と、短スリット31よりも高さ方向に長い長スリット32とを含む。1以上の短スリット31と1つの長スリット32とが、1組のモジュール30Mを構成する。複数組のモジュール30Mが、周壁14に並べられており、モジュール30Mの各々において、短スリット31の下端が、長スリット32の下端よりも上に位置する。

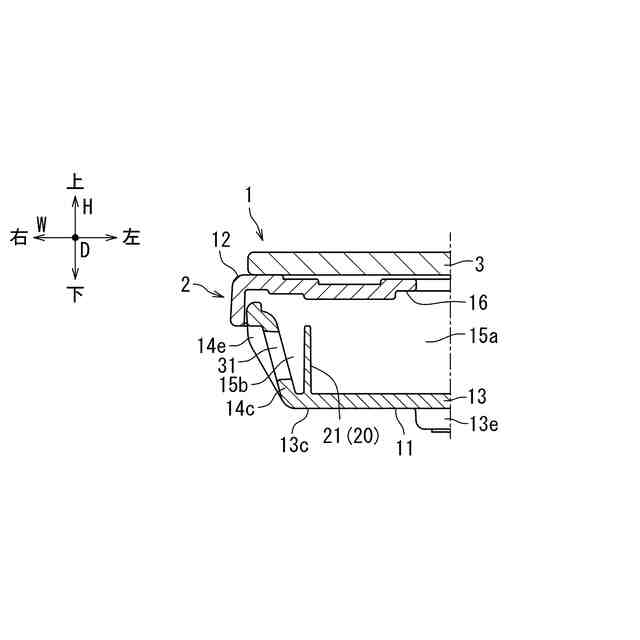

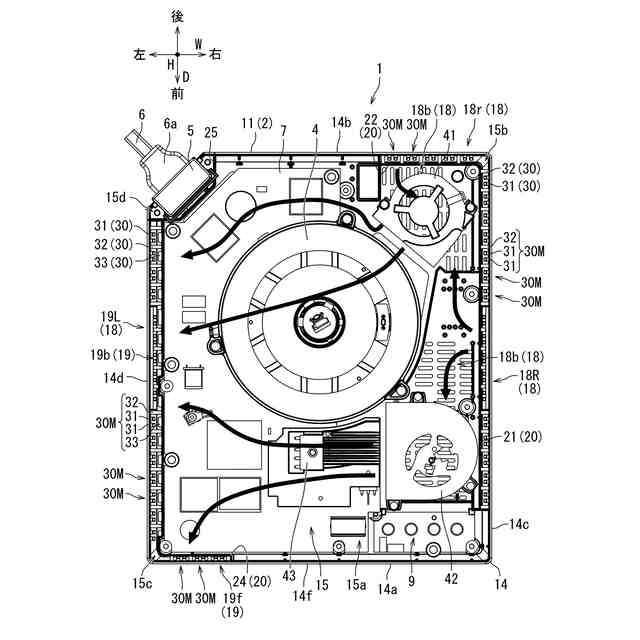

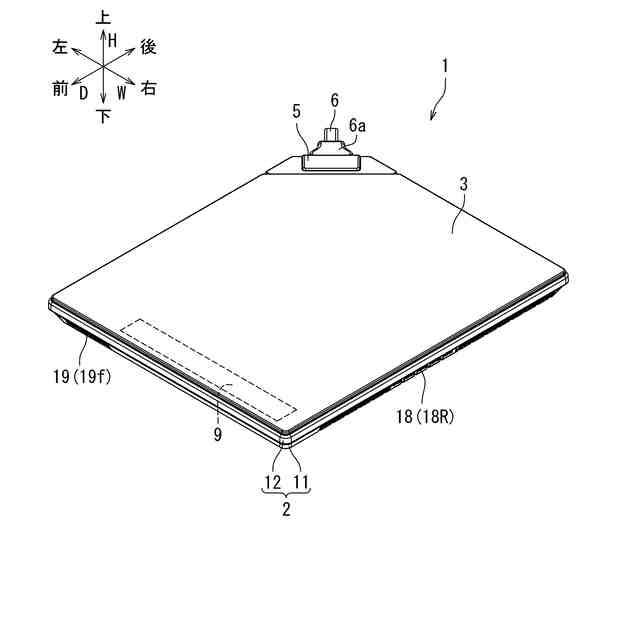

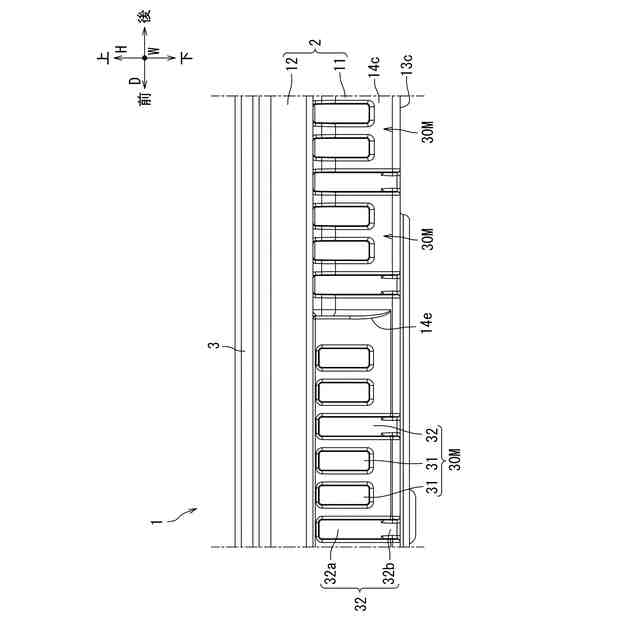

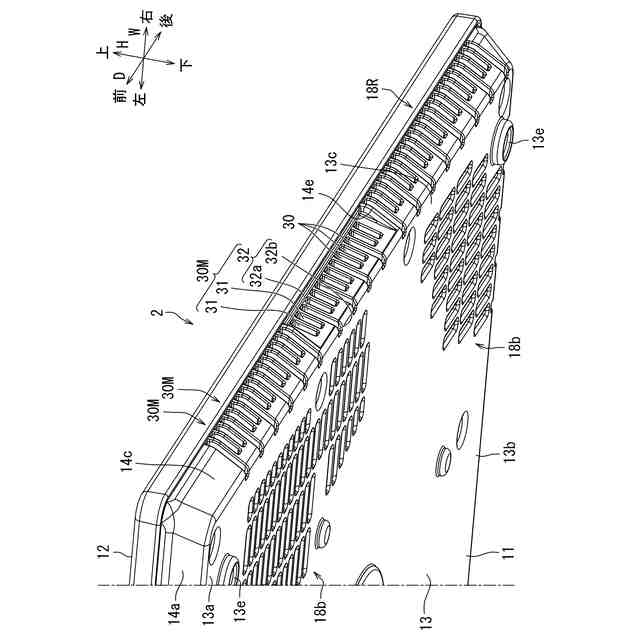

【選択図】図5
特許請求の範囲【請求項１】

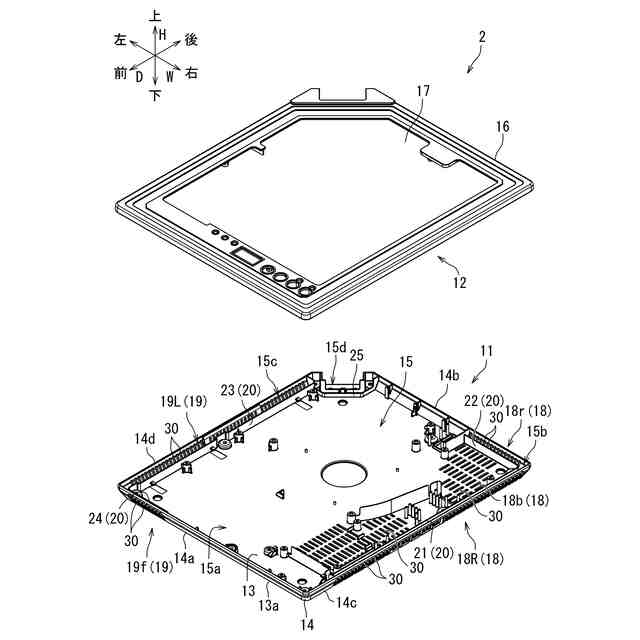

底壁、前記底壁から立設された周壁、並びに前記底壁及び前記周壁の内面によって画定される内部空間を有するケーシングと、
前記周壁を貫通し、互いに間隔をあけて並べられる複数のスリットと、
を備え、

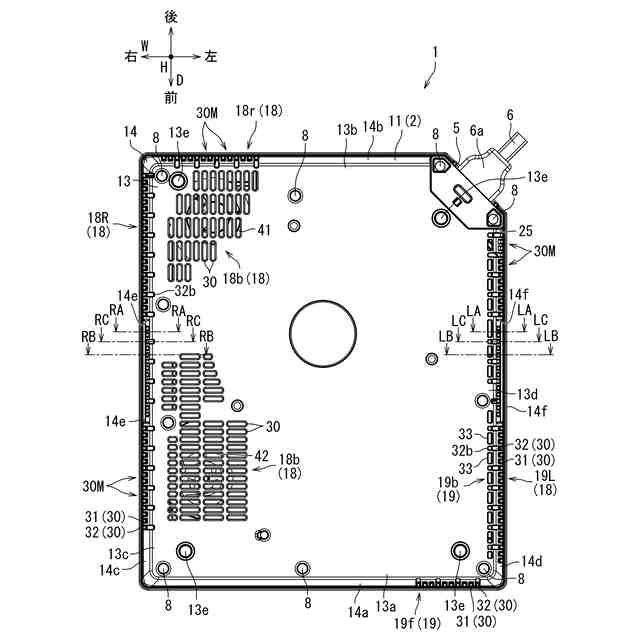

前記複数のスリットが、短スリットと、前記短スリットよりも高さ方向に長い長スリットと、を含み、１以上の前記短スリットと１以上の前記長スリットとが、前記周壁に交互に並べられており、
前記短スリットの下端が、前記長スリットの下端よりも上に位置する、
電磁調理器。
続きを表示（約 510 文字）【請求項２】
１以上の前記短スリットと、１つの前記長スリットとが、前記周壁に交互に並べられている、
請求項１に記載の電磁調理器。
【請求項３】

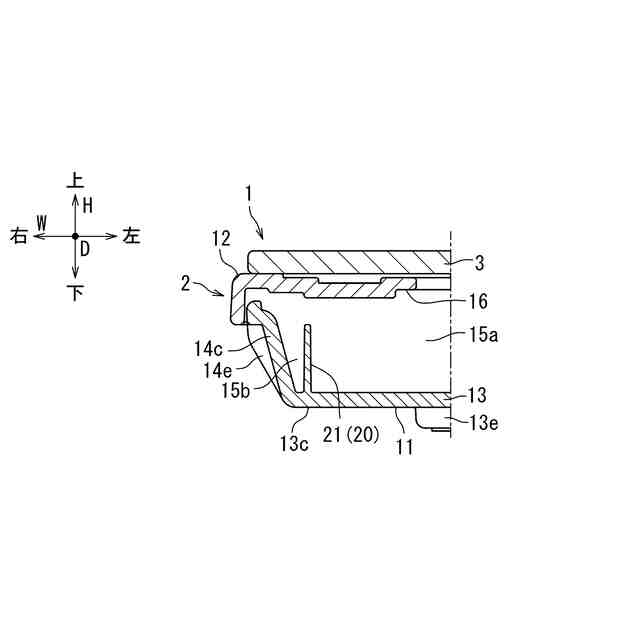

前記底壁に、前記周壁の内面と対向する堤防部が立設され、
前記内部空間が、前記堤防部と前記周壁との間のバッファ空間と、前記堤防部に対して前記周壁とは反対側の電装品収容空間とを含む、
請求項１に記載の電磁調理器。
【請求項４】

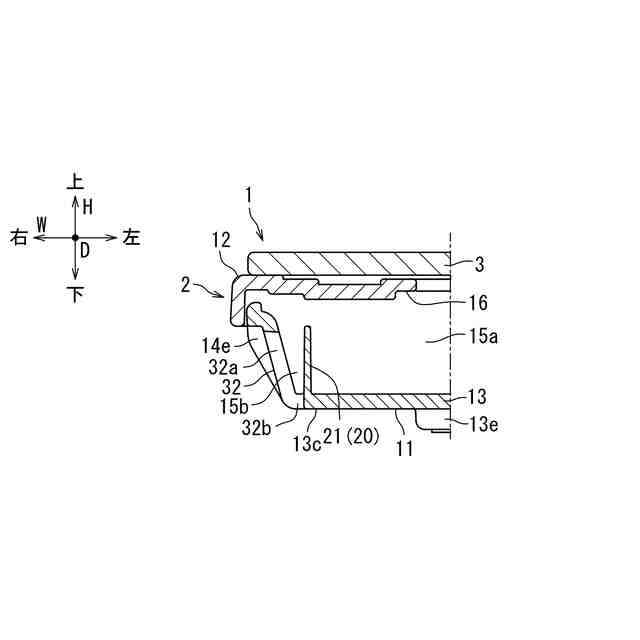

前記長スリットが、前記周壁の下端から前記堤防部に向かって前記底壁に延長された延長部を含み、前記延長部は、前記バッファ空間において終端する、
請求項３に記載の電磁調理器。
【請求項５】
前記底壁には、隣り合う前記延長部の間に貫通口が設けられている、
請求項４に記載の電磁調理器。
【請求項６】
前記内部空間に配置された空冷用のファンを更に備え、
前記スリットが、空冷用のエアを前記内部空間へと流入させる吸気口、又は空冷用のエアを前記内部空間から流出させる排気口である、
請求項１から５のいずれか１項に記載の電磁調理器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁調理器に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、本体の内部にファンを有する卓上型の電磁調理器を開示している。ファンからの風を本体の外に排出するため、本体の側壁には、多数のスリットが並べられている。スリットからの排気温度を均等化するため、ファンと対向する領域においてのみ、スリットを高さ方向に短くし、排気抵抗を局所的に高めている。当該領域の両外側では、スリットの長さが一様であり且つ相対的に長い。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－５３０７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
側壁に設けられたスリットの開口面積が大きいと、冷却効率が向上すると考えられる。一方、利用者が飲料や調味料等の液体を電磁調理器が載置されたテーブル上に不意にこぼした場合には、その液体がスリットを介して本体の内部に深く進入しやすくなるとも考えられる。
【０００５】
本発明は、冷却効率の向上と、液体の進入防止との両立を課題とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、底壁、前記底壁から立設された周壁、並びに前記底壁及び前記周壁の内面によって画定される内部空間を有するケーシングと、前記周壁を貫通し、互いに間隔をあけて並べられる複数のスリットと、を備え、前記複数のスリットが、短スリットと、前記短スリットよりも高さ方向に長い長スリットと、を含み、１以上の前記短スリットと１以上の前記長スリットとが、前記周壁に交互に並べられており、前記短スリットの下端が、前記長スリットの下端よりも上に位置する、電磁調理器を提供する。
【０００７】
上記構成によれば、１以上の長スリットと、１以上の短スリットとが、ケーシングの周壁に互い違いに並べられる。これにより、気流に対する抵抗を周壁の延在方向においてほぼ均等に下げることができ、また、液体の進入に対する抵抗をほぼ均等に上げることができる。よって、冷却効率の向上と、液体の進入防止とを両立しやすい。
【０００８】
１以上の前記短スリットと、１つの前記長スリットとが、前記周壁に交互に並べられていてもよい。
【０００９】
上記構成によれば、長スリットの個数を減らしつつ長スリットの配置密度を周壁の延在方向において均等化できる。よって、液体の進入を満遍なく抑制できる。
【００１０】
前記底壁に、前記周壁の内面と対向する堤防部が立設されており、前記内部空間が、前記堤防部と前記周壁との間のバッファ空間と、前記堤防部に対して前記周壁とは反対側の電装品収容空間とを含んでもよい。
（【００１１】以降は省略されています）
