公開番号2025147399
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047632
出願日2024-03-25
発明の名称洗濯機
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類D06F 37/42 20060101AFI20250930BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】リード線の断線を抑制すると共に作業性を向上した洗濯機を提供する。
【解決手段】本開示に係る洗濯機は、筐体と、筐体の内部に揺動可能に支持された水槽と、水平方向の、または水平方向に対して傾斜した回転軸を中心に回転可能に、水槽内部に設けられた洗濯槽と、洗濯槽の背面側に設けられ、洗濯槽を回転駆動するモータと、筐体の内部に設けられ、モータを制御する制御部と、モータと制御部とを接続するリード線と、筐体の底部の基台に固定され、リード線を取り付けるリード線取り付け部と、を備える。リード線取り付け部は基台に固定される第1部分と、第1部分から上方に延びてリード線を鉛直方向に沿わせた状態で支持する第2部分と、を有する。基台は、リード線取り付け部の第2部分が立った状態で第2部分を支持する第1壁部を有する。
【選択図】図5
特許請求の範囲【請求項１】
筐体と、
前記筐体の内部に揺動可能に支持された水槽と、
水平方向の、または水平方向に対して傾斜した回転軸を中心に回転可能に、前記水槽内部に設けられた洗濯槽と、
前記洗濯槽の背面側に設けられ、前記洗濯槽を回転駆動するモータと、
前記筐体の内部に設けられ、前記モータを制御する制御部と、
前記モータと前記制御部とを接続するリード線と、
前記筐体の底部の基台に固定され、前記リード線を取り付けるリード線取り付け部と、を備え、
前記リード線取り付け部は前記基台に固定される第１部分と、第１部分から上方に延びて前記リード線を鉛直方向に沿わせた状態で支持する第２部分と、を有し、
前記基台は、前記リード線取り付け部の前記第２部分が立った状態で前記第２部分を支持する第１壁部を有する、
洗濯機。
続きを表示（約 770 文字）【請求項２】
前記基台には、前記リード線取り付け部の前記第２部分が立った状態で前記第１部分の左右方向の少なくとも一方の側部と接触する第１側壁部を有する第２壁部が設けられる、
請求項１に記載の洗濯機。
【請求項３】
前記第２壁部は、前記第１側壁部と対向し、前記第１部分の左右方向の他方の側部と接触する第２側壁部を有する、
請求項２に記載の洗濯機。
【請求項４】
前記第１壁部は、上縁の中央部に切り欠きを有し、前記上縁の両側部は前記切り欠きよりも高い、
請求項１に記載の洗濯機。
【請求項５】
前記第１壁部は、前記第２壁部よりも高い、
請求項２に記載の洗濯機。
【請求項６】
前記第２壁部が前記第１壁部に対して、前記筐体の背面側に配置される、
請求項２に記載の洗濯機。
【請求項７】
前記第２壁部は、前記第１壁部と対向する壁部を有する、
請求項６に記載の洗濯機。
【請求項８】
前記第２壁部の前記第１壁部と対向する壁部に切り欠きを有する、
請求項７に記載の洗濯機。
【請求項９】
前記第２壁部は、前記リード線取り付け部の前記第２部分の左右方向の側部とそれぞれ接触する第３側壁部及び第４側壁部とを有し、
前記リード線取り付け部の前記第２部分の左右方向の幅は、前記第１部分の左右方向の幅よりも大きく、
前記第３側壁部と前記第４側壁部との距離は、前記第１側壁部と前記第２側壁部との距離よりも長い、
請求項３に記載の洗濯機。
【請求項１０】
前記リード線取り付け部材は難燃部材である、
請求項１から９のいずれか１つに記載の洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、洗濯機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば、特許文献１には、モータに接続されたリード線の断線を抑制する洗濯機が開示されている。特許文献１に記載された洗濯機において、回転軸が鉛直方向である洗濯槽に設けられた駆動用モータと接続された複数の配線は、水平方向に一本のリード線に束ねられて筐体側に引き回され、筐体底部の基台に水平方向に固定される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１７８９５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の目的は、リード線の断線を抑制できると共に作業性を向上できる洗濯機を提供することにある。
【課題を解決するための手段】
【０００５】
本開示の一態様の洗濯機は、筐体と、筐体の内部に揺動可能に支持された水槽と、水平方向の、または水平方向に対して傾斜した回転軸を中心に回転可能に、水槽内部に設けられた洗濯槽と、洗濯槽の背面側に設けられ、洗濯槽を回転駆動するモータと、筐体の内部に設けられ、モータを制御する制御部と、モータと制御部とを接続するリード線と、筐体の底部の基台に固定され、リード線を取り付けるリード線取り付け部と、を備える。リード線取り付け部は基台に固定される第１部分と、第１部分から上方に延びてリード線を鉛直方向に沿わせた状態で支持する第２部分と、を有する。基台は、リード線取り付け部の第２部分が立った状態で第２部分を支持する第１壁部を有する。
【発明の効果】
【０００６】
本開示の洗濯機は、リード線の断線を抑制できると共に作業性を向上できる。
【図面の簡単な説明】
【０００７】
本開示に係る実施形態の洗濯機の斜め前方から見た全体斜視図
洗濯機の斜め後方から見た全体斜視図
側面カバーを取り外した状態の洗濯機の要部側面図

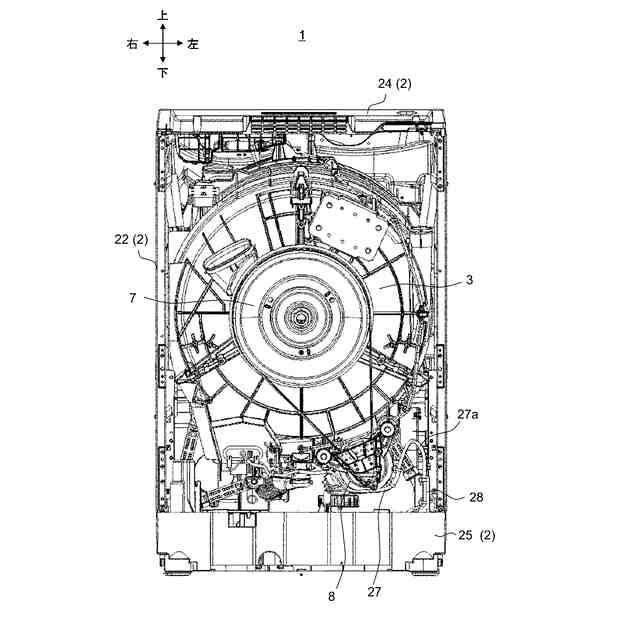

背面カバーを取り外した状態の洗濯機の背面図

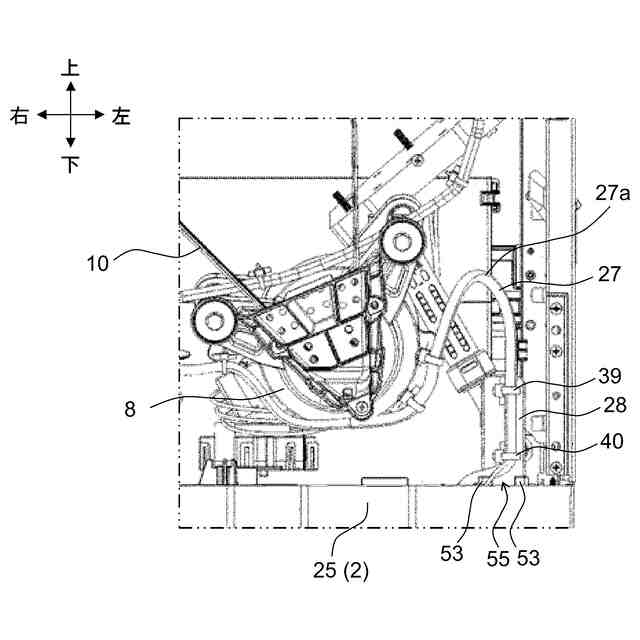

図４の部分拡大図

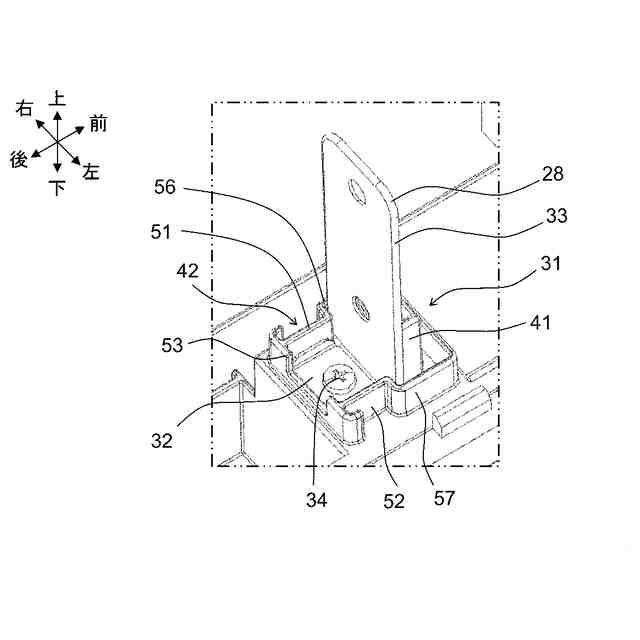

リード線を取り外した状態のリード線取り付け部周辺の斜め後方から見た斜視図
リード線取り付け部の斜視図

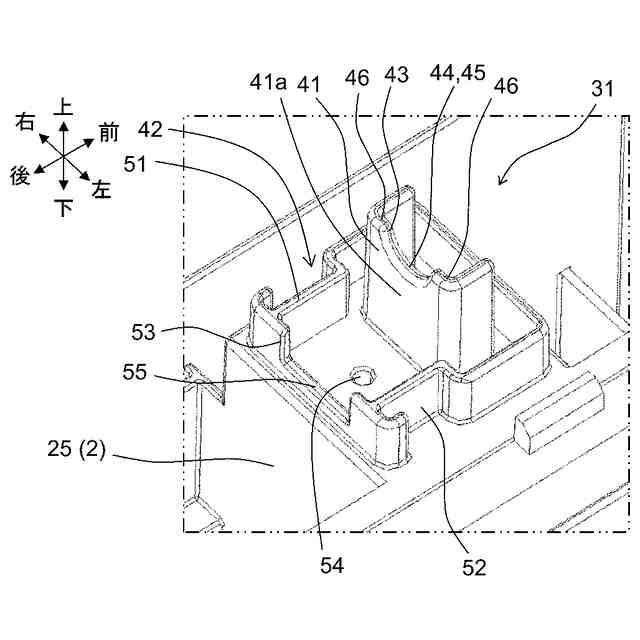

リード線取り付け部が取り外された状態の支持部の斜め後方から見た斜視図

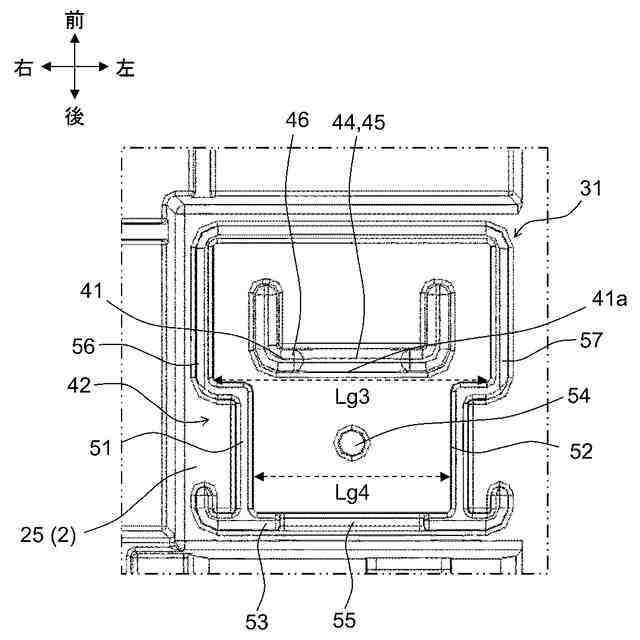

リード線取り付け部が取り外された状態の支持部の平面図
【発明を実施するための形態】
【０００８】
以下、図面を参照しながら実施形態を詳細に説明する。但し、必要以上に詳細な説明は省略する場合がある。例えば、既によく知られた事項の詳細説明、または、実質的に同一の構成に対する重複説明を省略する場合がある。なお、添付図面および以下の説明は、当業者が本開示を十分に理解するために提供されるのであって、これらにより特許請求の範囲に記載の主題を限定することを意図していない。
【０００９】
（実施形態）
本開示の実施形態に係る洗濯機について説明する。
【００１０】
［全体構成］
図１－図３を参照する。図１は、本開示に係る実施形態の洗濯機１の斜め前方から見た全体斜視図である。図２は洗濯機１の斜め後方から見た全体斜視図である。図３は、側面カバー２２を取り外した状態の洗濯機１の要部側面図である。本実施形態の洗濯機１は、洗濯槽４の回転軸Ｖｏが水平方向または水平方向から傾斜した、いわゆるドラム型の洗濯機である。以下の説明において、洗濯機１の蓋５側を前方とし、反対側を後方とする。また、洗濯機１の蓋５を正面視して洗濯機１の右方及び左方が決められている。
（【００１１】以降は省略されています）
