公開番号2025145827
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046278
出願日2024-03-22
発明の名称方法および磁気ディスク装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人酒井国際特許事務所
主分類G11B 20/10 20060101AFI20250926BHJP(情報記憶)
要約【課題】記録品質を向上させることができる方法および磁気ディスク装置を提供すること。
【解決手段】方法は、取得することと、計算することと、選択することと、アサインすることと、を含む。取得することは、磁気ディスクの第1記憶領域に含まれる第1複数のセクタの記録品質に関連する品質検査の結果を取得することである。計算することは、第1記憶領域の設定容量および第1記憶領域の記録密度の設定値に基づき、第1記憶領域の実容量から設定容量を減算して得られる容量に対応したセクタの数である第1数を計算することである。選択することは、結果に基づいて第1複数のセクタのうちの第2数のセクタを選択することである。アサインすることは、第1複数のセクタのうちの第2数のセクタに含まれない設定容量に対応した数のセクタの群に対し、ホストが使用可能なアドレスをアサインすることである。
【選択図】図12
特許請求の範囲【請求項１】
磁気ディスク装置に備えられる磁気ディスクの第１記憶領域に含まれる第１複数のセクタの記録品質に関連する品質検査の結果を取得することと、前記第１記憶領域にはＳＭＲ（Shingled Magnetic Recording）の方式でデータがライトされる第１複数のトラックを含み、前記第１複数のトラックのそれぞれに前記第１複数のセクタのうちのそれぞれ異なる複数のセクタが設けられ、
前記第１記憶領域の設定容量および前記第１記憶領域の記録密度の設定値に基づき、前記第１記憶領域の実容量から前記設定容量を減算して得られる容量に対応したセクタの数である第１数を計算することと、
前記結果に基づいて前記第１複数のセクタのうちの第２数のセクタを選択することと、前記第２数は０より大きくかつ前記第１数以下の数であり、
前記第１複数のセクタのうちの前記第２数のセクタに含まれない前記設定容量に対応した数のセクタの群に対し、前記磁気ディスク装置に接続されるホストが使用可能なアドレスをアサインすることと、
を含む方法。
続きを表示（約 1,200 文字）【請求項２】
前記結果は、前記第１複数のセクタの全てのセクタの品質検査の結果であり、
前記選択することは、前記第１複数のセクタのうちの記録品質が最も低い前記第２数のセクタを選択することである、
請求項１に記載の方法。
【請求項３】
前記磁気ディスクには、前記第１複数のトラックを含む第２複数のトラックが設けられ、
前記結果は、前記第２複数のトラックのうちの一に含まれる複数のセクタである第２複数のセクタの品質検査の結果であり、
前記選択することは、前記第２複数のセクタのうちの記録品質が最も低いセクタを含む前記磁気ディスクの径方向に延びる部分領域に含まれる前記第２数のセクタを選択することを含む、
請求項１に記載の方法。
【請求項４】
前記第１複数のトラックに対する前記ＳＭＲの方式でのデータのライトの方向が、前記第１複数のトラックのうちの前記第１記憶領域の径方向における一端に最も近いトラックである第１トラックから前記第１複数のトラックのうちの前記第１記憶領域の径方向における他端に最も近いトラックである第２トラックの方向に設定され、
前記選択することは、第３複数のセクタのうちから前記第２数のセクタを選択することであり、
前記第３複数のセクタは、前記第１トラックから第３トラックまでの第３複数のトラックに含まれるセクタの群であり、
前記第３トラックは、前記第１複数のトラックのうちの前記第２トラックに隣接するトラックである、
請求項１から請求項３の何れか一項に記載の方法。
【請求項５】
前記第１数から０より大きい設定数を減算することで前記第２数を取得すること、
をさらに含む請求項１から請求項３の何れか一項に記載の方法。
【請求項６】
それぞれ複数のセクタが設けられた複数の第１トラックのうちの複数の第２トラックを含む第１記憶領域と、前記複数の第１トラックのうちの前記複数の第２トラックと異なる複数の第３トラックを含む第２記憶領域と、が設けられた磁気ディスクと、
磁気ヘッドと、
前記複数の第２トラックに対して前記磁気ヘッドを用いてＳＭＲの方式でデータをライトし、前記複数の第３トラックに対して前記磁気ヘッドを用いて前記ＳＭＲの方式でデータをライトするコントローラと、
を備え、
前記複数の第２トラックに対する前記ＳＭＲの方式でのライト動作において最後にデータがライトされる第２トラックに含まれるホストが使用可能なアドレスがアサインされていないセクタの数が、前記複数の第３トラックに対する前記ＳＭＲの方式でのライト動作において最後にデータがライトされる第３トラックに含まれる前記ホストが使用可能なアドレスがアサインされていないセクタの数と、一致する、
磁気ディスク装置。

発明の詳細な説明【技術分野】
【０００１】
本実施形態は、方法および磁気ディスク装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、磁気ディスク装置において、ＳＭＲ（Shingled Magnetic Recording）と称される記録方式が知られている。ＳＭＲによれば、トラックピッチをライトヘッドの幅よりも狭くすることができ、これによって記録密度を向上させることができる。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０１６／００１２８４９号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
磁気ディスク装置に関しては、記録密度を向上させることのみならず、記録品質を向上させることが要望される。
【０００５】
一つの実施形態は、記録品質を向上させることができる方法および磁気ディスク装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
一つの実施形態によれば、方法は、取得することと、計算することと、選択することと、アサインすることと、を含む。取得することは、磁気ディスク装置に備えられる磁気ディスクの第１記憶領域に含まれる第１複数のセクタの記録品質に関連する品質検査の結果を取得することである。第１記憶領域にはＳＭＲ（Shingled Magnetic Recording）の方式でデータがライトされる第１複数のトラックを含む。第１複数のトラックのそれぞれに第１複数のセクタのうちのそれぞれ異なる複数のセクタが設けられる。計算することは、第１記憶領域の設定容量および第１記憶領域の記録密度の設定値に基づき、第１記憶領域の実容量から設定容量を減算して得られる容量に対応したセクタの数である第１数を計算することである。選択することは、結果に基づいて第１複数のセクタのうちの第２数のセクタを選択することである。第２数は０より大きくかつ第１数以下の数である。アサインすることは、第１複数のセクタのうちの第２数のセクタに含まれない設定容量に対応した数のセクタの群に対し、磁気ディスク装置に接続されるホストが使用可能なアドレスをアサインすることである。
【図面の簡単な説明】
【０００７】
図１は、第１の実施形態の磁気ディスク装置の構成の一例を示す図である。
図２は、第１の実施形態にかかる磁気ディスクの構成の一例を示す図である。
図３は、第１の実施形態のＳＭＲを説明するための図である。

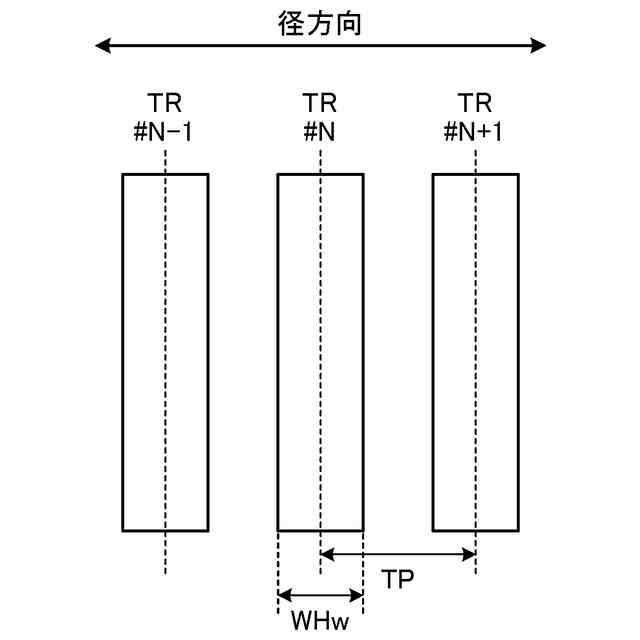

図４は、第１の実施形態のＣＭＲを説明するための図である。

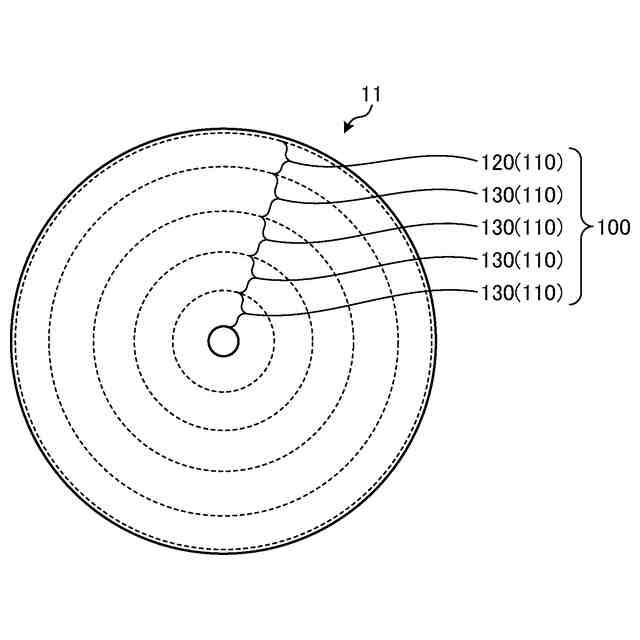

図５は、第１の実施形態の磁気ディスクに設けられた複数のバンド領域の例を示す図である。
図６は、第１の実施形態の磁気ディスクに設けられた複数のバンド領域の例を示す別の図である。
図７は、第１の実施形態の各バンド領域におけるトラックの設定の一例を示す図である。
図８は、第１の実施形態のバンド領域の実容量と設定容量との関係の一例を説明するための図である。
図９は、第１の実施形態の磁気ディスク装置によってＬＢＡがアサインされる領域を説明するための図である。
図１０は、第１の実施形態の検査装置を説明するための図である。
図１１は、第１の実施形態の検査装置による品質検査の動作の一例を示すフローチャートである。
図１２は、第１の実施形態の磁気ディスク装置の動作の一例を示すフローチャートである。
図１３は、第２の実施形態の検査装置による品質検査の動作の一例を示すフローチャートである。
図１４は、第２の実施形態の磁気ディスク装置の動作の一例を示すフローチャートである。
図１５は、第２の実施形態の磁気ディスク装置によってＬＢＡがアサインされる領域を説明するための図である。
【発明を実施するための形態】
【０００８】
以下に添付図面を参照して、実施形態にかかる方法および磁気ディスク装置を詳細に説明する。なお、これらの実施形態により本発明が限定されるものではない。
【０００９】
（第１の実施形態）
図１は、第１の実施形態の磁気ディスク装置１の構成の一例を示す図である。
【００１０】
磁気ディスク装置１は、ホスト２に接続される。磁気ディスク装置１は、ホスト２から、アクセスコマンドを受信することができる。アクセスコマンドは、ライトコマンドおよびリードコマンドを含む。
（【００１１】以降は省略されています）
