公開番号2025145212
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045283
出願日2024-03-21
発明の名称タブおよび電池モジュール
出願人株式会社村田製作所
代理人個人,個人,個人
主分類H01H 37/76 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】過電流が流れてヒューズが溶断しても、溶断個所の再接触をより防止するタブおよび電池モジュールを提供する。
【解決手段】本開示のタブ1Aは、第1タブ部11と、第2タブ部12と、第1タブ部11と第2タブ部12とを接続する接続部13と、を備えるタブ本体10と、少なくとも第1タブ部11および第2タブ部12と接触する熱膨張部材20と、を備え、第1タブ部11が接続部13に向けて延在する方向をY方向、第2タブ部12が接続部13に向けて延在する方向をZ方向、Y方向およびZ方向それぞれと垂直な方向をX方向とし、接続部13のX方向の寸法L3は、第1タブ部11のX方向の寸法L1および第2タブ部12のX方向の寸法L2それぞれよりも小さく、熱膨張部材20は、第1タブ部11とZ方向で接触する第1接触面21と、第2タブ部12とY方向で接触する第2接触面22と、を備えている。
【選択図】図3
特許請求の範囲【請求項１】
第１タブ部と、第２タブ部と、前記第１タブ部と前記第２タブ部とを接続する接続部と、を備えるタブ本体と、
少なくとも前記第１タブ部および前記第２タブ部と接触する熱膨張部材と、を備え、
前記第１タブ部が前記接続部に向けて延在する方向をＹ方向、前記第２タブ部が前記接続部に向けて延在する方向をＺ方向、前記Ｙ方向および前記Ｚ方向それぞれと垂直な方向をＸ方向とし、
前記接続部の前記Ｘ方向の寸法は、前記第１タブ部の前記Ｘ方向の寸法および前記第２タブ部の前記Ｘ方向の寸法それぞれよりも小さく、
前記熱膨張部材は、前記第１タブ部と前記Ｚ方向で接触する第１接触面と、前記第２タブ部と前記Ｙ方向で接触する第２接触面と、を備えた、タブ。
続きを表示（約 950 文字）【請求項２】
前記熱膨張部材は、前記第１接触面と前記第２接触面とで構成される角部を備えており、
前記角部は、前記接続部と接触している、請求項１に記載のタブ。
【請求項３】
前記接続部は、前記第１タブ部の外側縁と前記接続部の外側縁とが連続しており、前記接続部の外側縁と前記第２タブ部の外側縁とが連続している、請求項１に記載のタブ。
【請求項４】
前記接続部は、前記第１タブ部の両外側縁からそれぞれ連続し、前記第２タブ部の両外側縁からそれぞれ連続している、請求項３に記載のタブ。
【請求項５】
前記接続部は、１つである、請求項１に記載のタブ。
【請求項６】
前記Ｚ方向に沿って視て、前記熱膨張部材の前記Ｘ方向の最大寸法は、前記第１タブ部の前記Ｘ方向の最大寸法よりも大きい、請求項１に記載のタブ。
【請求項７】
前記Ｙ方向に沿って視て、前記熱膨張部材の前記Ｘ方向の最大寸法は、前記第２タブ部の前記Ｘ方向の最大寸法よりも大きい、請求項１に記載のタブ。
【請求項８】
前記接続部は、前記第１タブ部に向かうにつれて前記Ｘ方向の寸法が大きくなっており、
前記接続部は、前記第２タブ部に向かうにつれて前記Ｘ方向の寸法が大きくなっている、請求項１に記載のタブ。
【請求項９】
前記第１タブ部には、前記接続部と近接して第１開口が設けられ、および／または、前記第２タブ部には、前記接続部と近接して第２開口が設けられ、
前記第１開口の前記Ｘ方向両側にそれぞれ、第１縁部が設けられ、および／または、前記第２開口の前記Ｘ方向両側にそれぞれ、第２縁部が設けられ、
前記第１縁部の前記Ｘ方向の寸法は、前記接続部の前記Ｘ方向の寸法よりも大きい、および／または、前記第２縁部の前記Ｘ方向の寸法は、前記接続部の前記Ｘ方向の寸法よりも大きい、請求項１に記載のタブ。
【請求項１０】
請求項１に記載のタブと、
前記タブと電気的に接続する電池セルと、
前記電池セルと収容する電池ホルダと、を備える、電池モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、タブおよび電池モジュールに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、絶縁基板に凹部が設けられ、ヒュ－ズエレメントとしての低融点金属体が絶縁基板上に上記凹部の底面と間隙を保って配設され、上記低融点金属体上に上記凹部を覆う圧縮状態の弾性体または発泡性層を介して外被体が被せられている平型温度ヒュ－ズが開示されている。
【０００３】
特許文献１に記載の平型温度ヒューズによれば、低融点金属体が溶融すると、弾性体または発泡層が凹部を埋めるように形状回復し、凹部の上端エッジ箇所において、溶融低融点金属体が剪断変形され、溶融低融点金属体がこの箇所で分断されて溶融低融点金属体の通電が遮断されることが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平９－１７３０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の平型温度ヒューズは、圧縮状態の弾性体または発泡性層は、凹部を埋める方向に弾性変形する。つまり、弾性体または発泡性層が弾性変形する方向は、一方向である。そのため、弾性体または発泡性層に、凹部を埋める方向と反対方向に力が作用した場合、溶融した低融点金属体同士が再接続される虞があった。
【０００６】
本開示は、かかる観点に鑑みて為されたものである。すなわち、本開示の主たる目的は、過電流が流れてヒューズが溶断後に、溶断個所の再接触をより防止するタブおよび電池モジュールを提供することである。
【課題を解決するための手段】
【０００７】
本開示のタブは、
第１タブ部と、第２タブ部と、前記第１タブ部と前記第２タブ部とを接続する接続部と、を備えるタブ本体と、
少なくとも前記第１タブ部および前記第２タブ部と接触する熱膨張部材と、を備え、
前記第１タブ部が前記接続部に向けて延在する方向をＹ方向、前記第２タブ部が前記接続部に向けて延在する方向をＺ方向、前記Ｙ方向および前記Ｚ方向それぞれと垂直な方向をＸ方向とし、
前記接続部の前記Ｘ方向の寸法は、前記第１タブ部の前記Ｘ方向の寸法および前記第２タブ部の前記Ｘ方向の寸法それぞれよりも小さく、
前記熱膨張部材は、前記第１タブ部と前記Ｚ方向で接触する第１接触面と、前記第２タブ部と前記Ｙ方向で接触する第２接触面と、を備えている。
【０００８】
本開示の電池モジュールは、
上述のタブと、
前記タブと電気的に接続する電池と、
前記電池と収容する電池ホルダと、を備える。
【発明の効果】
【０００９】
本開示によれば、過電流が流れて第１タブ部と第２タブ部とを接続する接続部が溶断しても、溶断個所の再接触をより防止することができる。具体的には、熱膨張部材は、第１タブ部とＺ方向で接触する第１接触面と、第２タブ部とＹ方向で接触する第２接触面と、を備えているため、第１接触面および第２接触面を使用し、溶断時の第１タブ部と第２タブ部との再接触をより適切に防止することができる。
【図面の簡単な説明】
【００１０】

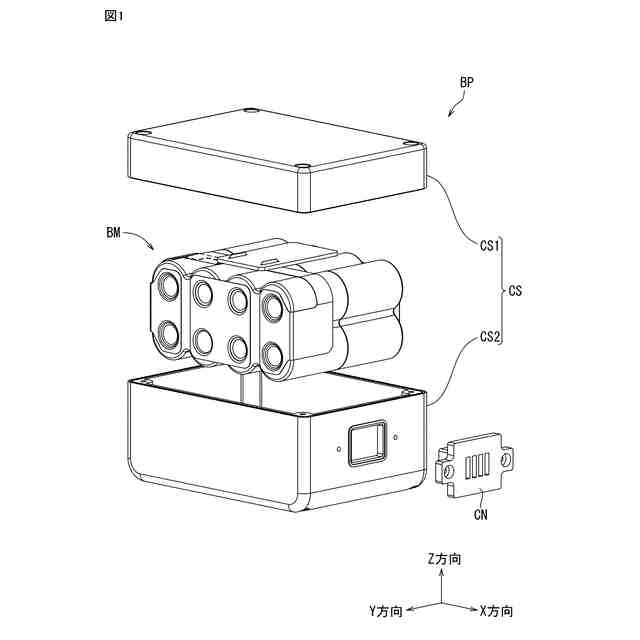

図１は、本開示の電池パックの模式分解斜視図である。

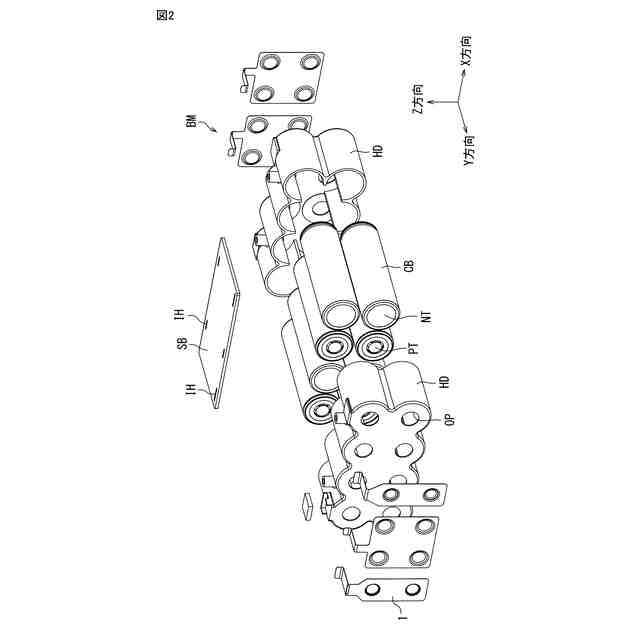

図２は、本開示の電池パックに収容される電池モジュールの模式分解斜視図である。

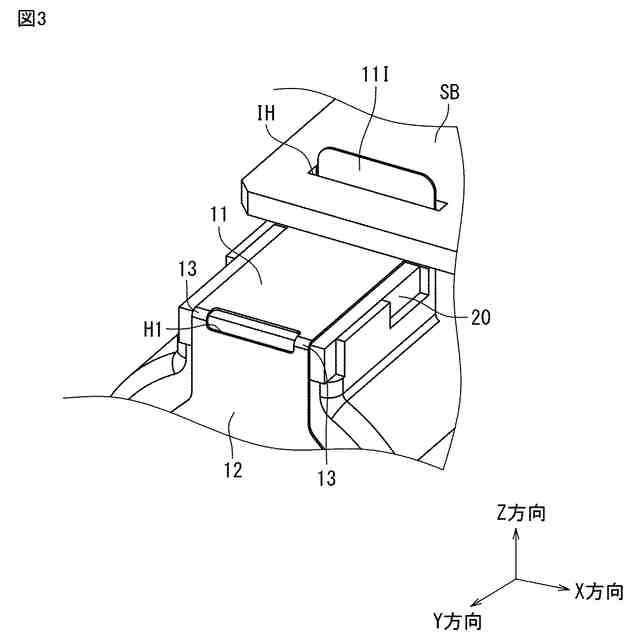

図３は、本実施形態のタブの模式斜視図である。

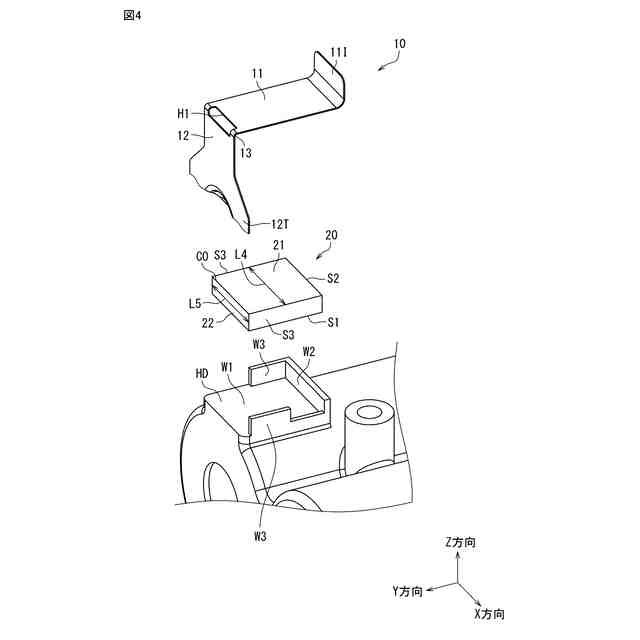

図４は、本実施形態のタブの模式分解斜視図である。

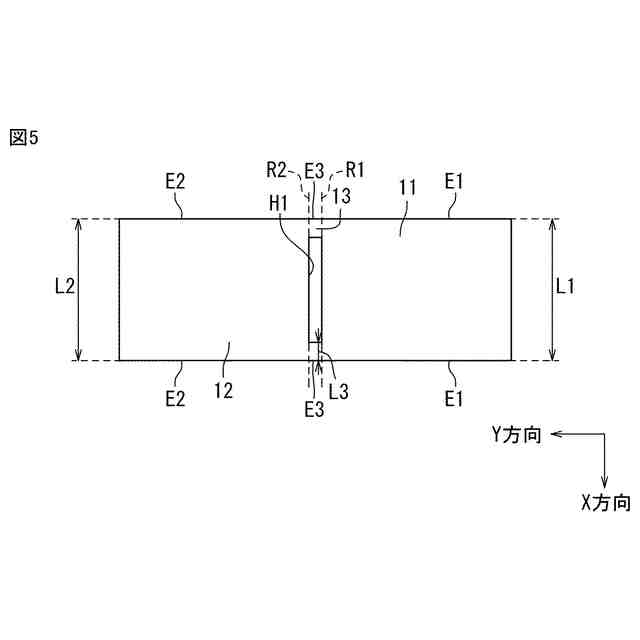

図５は、本実施形態のタブ本体（接続部で折り曲げる前）の模式平面図である。

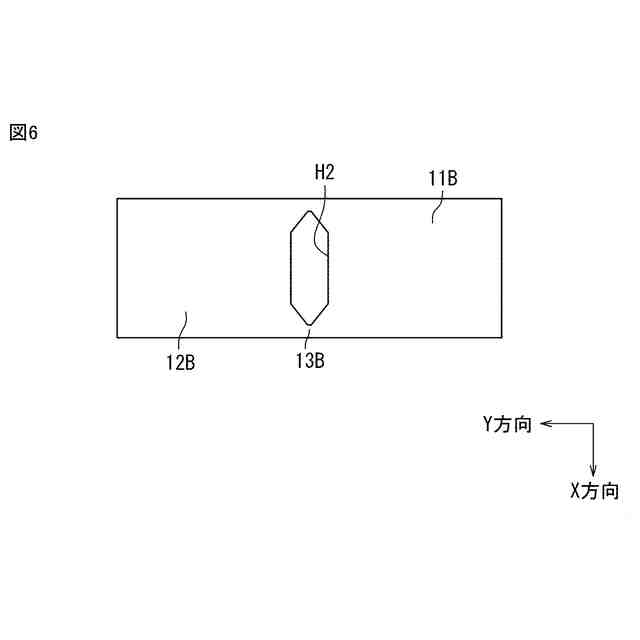

図６は、本実施形態のタブ本体（接続部で折り曲げる前）の変形例の模式平面図である。

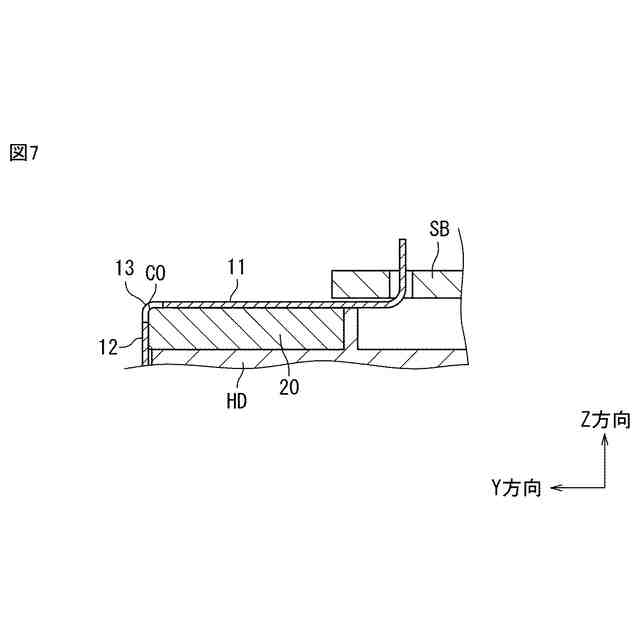

図７は、本実施形態のタブの模式断面図である。
図８は、本実施形態のタブに溶断が生じた場合を説明する模式断面図である。

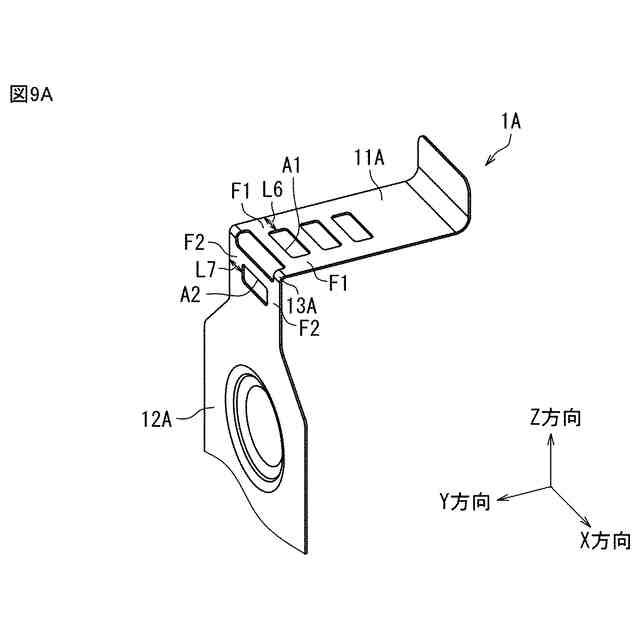

図９Ａは、本実施形態のタブ本体の他の変形例の模式斜視図である。
図９Ｂは、本実施形態のタブ本体の他の変形例の模式平面図である。
図１０は、本実施形態のタブ本体の他の変形例の模式斜視図である。
図１１は、本実施形態のタブ本体の他の変形例の模式斜視図である。
図１２は、本実施形態のタブ本体の他の変形例の模式斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
