公開番号2025145155
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045190
出願日2024-03-21
発明の名称カッターユニット及び切断装置
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類B26D 7/26 20060101AFI20250926BHJP(切断手工具;切断;切断機)
要約【課題】カッター刃の刃出し量が調整された状態を簡易かつ確実に維持する。
【解決手段】カッターユニット3が、カッター刃31を保持するカッタースリーブ32と、カッタースリーブ32を内部に収容するカッタースリーブホルダ33と、を備え、カッタースリーブ32とカッタースリーブホルダ33とが有するねじ部であるおねじ部325とめねじ部331との螺合具合によってカッタースリーブホルダ33に対するカッタースリーブ32及びカッター刃31の位置が調整され、ねじ部であるおねじ部325とめねじ部331の螺合具合を保持することによってカッター刃31の位置が調整された状態を保持する保持部としてのロックキャップ35をさらに備える。
【選択図】図10
特許請求の範囲【請求項１】
カッター刃を保持するカッタースリーブと、
前記カッタースリーブを内部に収容するカッタースリーブホルダと、を備え、
前記カッタースリーブと前記カッタースリーブホルダとが有するねじ部の螺合具合によって前記カッタースリーブホルダに対する前記カッタースリーブ及び前記カッター刃の位置が調整され、
前記ねじ部の螺合具合を保持することによって前記カッター刃の位置が調整された状態を保持する保持部をさらに備える、
ことを特徴とするカッターユニット。
続きを表示（約 1,000 文字）【請求項２】
前記保持部は、取付け状態において前記カッタースリーブと嵌合状態なるスリーブ係合部と、前記カッタースリーブホルダと嵌合状態となるホルダ係合部とを有するロックキャップである、
ことを特徴とする請求項１に記載のカッターユニット。
【請求項３】
前記カッタースリーブには、周方向に沿って調整溝が複数設けられ、
前記ロックキャップは、取付け状態において、前記スリーブ係合部が、前記カッタースリーブの前記調整溝と嵌り合う、
ことを特徴とする請求項２に記載のカッターユニット。
【請求項４】
前記カッタースリーブホルダには、周方向に離間した位置に複数の突出部が設けられ、
前記ロックキャップは、取付け状態において、前記ホルダ係合部が、前記カッタースリーブホルダの前記突出部と嵌り合う、
ことを特徴とする請求項２に記載のカッターユニット。
【請求項５】
前記カッタースリーブは、摺動性樹脂部材で形成されている、
ことを特徴とする請求項１に記載のカッターユニット。
【請求項６】
前記カッタースリーブホルダは、上部に開口部が形成されており、
前記カッタースリーブは、前記開口部から前記カッタースリーブホルダ内に挿入される、
ことを特徴とする請求項１に記載のカッターユニット。
【請求項７】
前記カッタースリーブホルダには、内部に前記カッタースリーブを保持したときに前記調整溝に対応する位置に、当該調整溝のいずれかと噛み合う調整凸部が設けられている、
ことを特徴とする請求項３に記載のカッターユニット。
【請求項８】
前記カッタースリーブは、外周面の一部に前記ねじ部としてのおねじ部を有し、前記カッタースリーブホルダの内周面であって、前記おねじ部に対応する位置に当該おねじ部に対応する形状の前記ねじ部としてめねじ部を有しており、
前記おねじ部と前記めねじ部との螺合具合を変えることで、前記カッタースリーブホルダに対する前記カッタースリーブの、前記カッター刃の軸方向における位置を調整可能となっている、
ことを特徴とする請求項１に記載のカッターユニット。
【請求項９】
請求項１から請求項８のいずれか一項に記載のカッターユニットに設けられたカッター刃により、被切断媒体を切断する、
ことを特徴とする切断装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カッターユニット及び切断装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、被切断媒体を切断するためのカッター刃を有するカッターユニット（特許文献１において、「カッティングプロッタのカッティングペン」）が知られている。例えば、特許文献１には、カッター刃を支持するホルダに着脱可能に構成されたキャップ部を設け、キャップ部をホルダに取り付けることで、下端面から突出するカッター刃の刃先部分が所定の突出量となるように刃出し量を調整可能とする技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２１２０５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の技術では、カッター刃の刃出し量（突出量）をユーザが調整しなければならず、煩わしさがある。また、一旦カッター刃の刃出し量が調整されても、調整された状態が維持されなければ、カッター刃の刃出し量をセンサで確認したり調整し直す等の必要が生じてしまい、手間である。また、刃出し量を確認するセンサ等を設けると切断装置の装置構成も複雑化してしまう。
【０００５】
本発明はこうした課題を解決するためのものであり、カッター刃の刃出し量が調整された状態を簡易かつ確実に維持することのできるカッターユニット及び切断装置を提供する。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本発明に係るカッターユニットは、カッター刃を保持するカッタースリーブと、前記カッタースリーブを内部に収容するカッタースリーブホルダと、を備え、前記カッタースリーブと前記カッタースリーブホルダとが有するねじ部の螺合具合によって前記カッタースリーブホルダに対する前記カッタースリーブ及び前記カッター刃の位置が調整され、前記ねじ部の螺合具合を保持することによって前記カッター刃の位置が調整された状態を保持する保持部をさらに備えることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、カッター刃の刃出し量が調整された状態を簡易かつ確実に維持することができる。
【図面の簡単な説明】
【０００８】

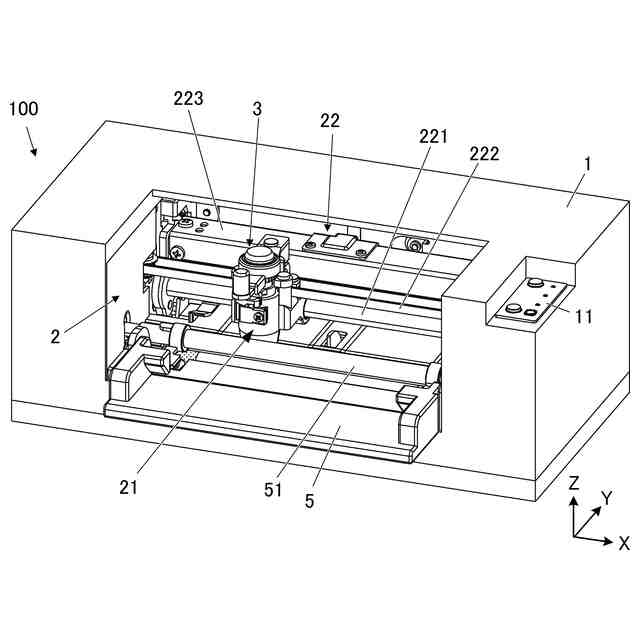

本発明に係る切断装置の全体的な構成を示す斜視図である。

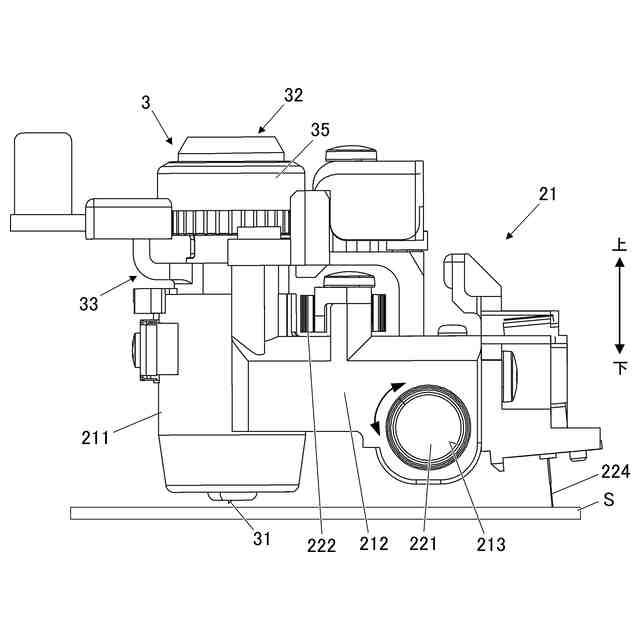

切断装置に設けられるカッターユニットを保持した状態のキャリッジの側面図である。

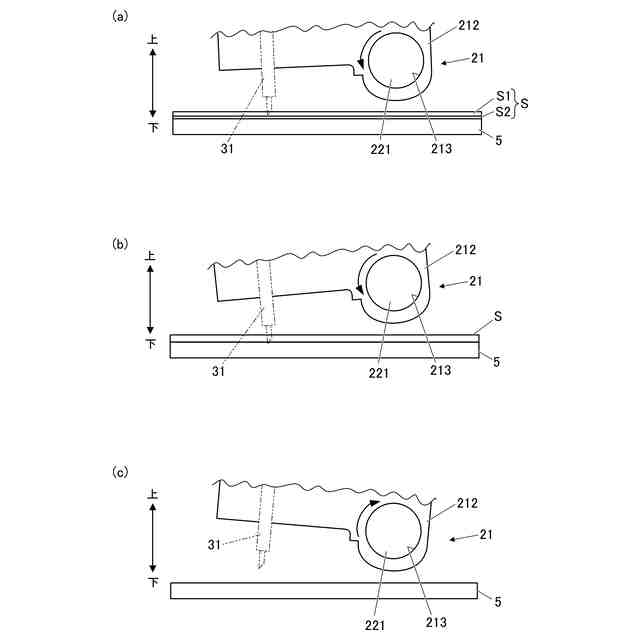

（ａ）は、ハーフカットを行う場合のキャリッジの状態を模式的に示した要部説明図であり、（ｂ）は、全カットを行う場合のキャリッジの状態を模式的に示した要部説明図であり、（ｃ）は、非切断時のキャリッジの状態を模式的に示した要部説明図である。
ロックキャップを外した状態のカッターユニットの側面図である。
図４に示すカッターユニットの側断面図である。

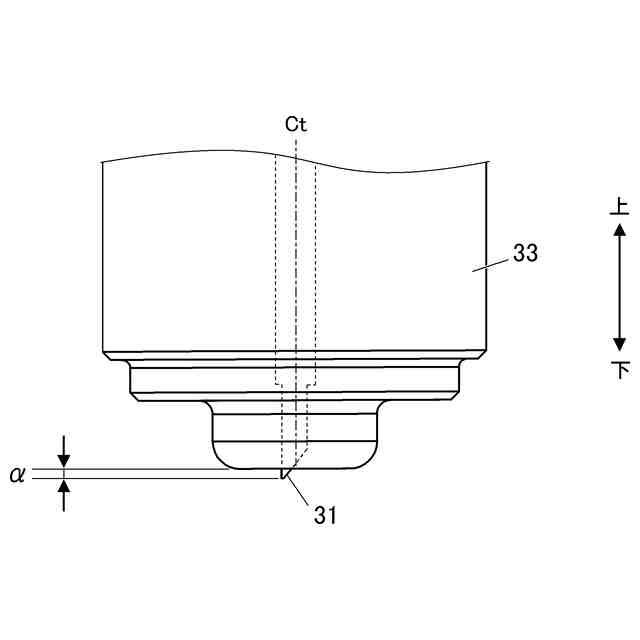

図４に一点鎖線で示すVI部分の拡大図である。
ロックキャップを外した状態のカッターユニットの斜視図である。

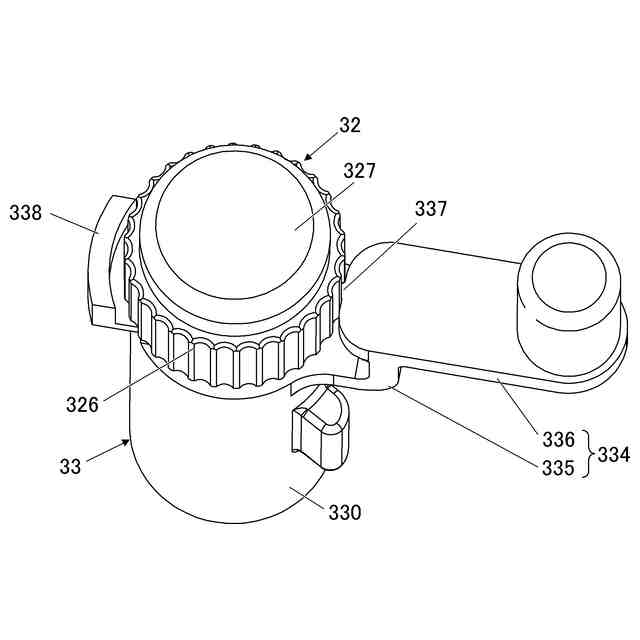

図４に示すカッターユニットを斜め上側から見た斜視図である。

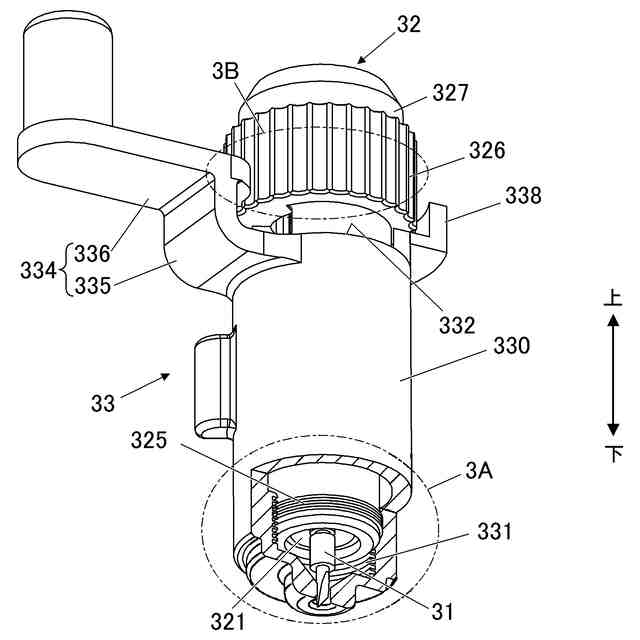

図４に示すカッターユニットを斜め下側から見た斜視図である。

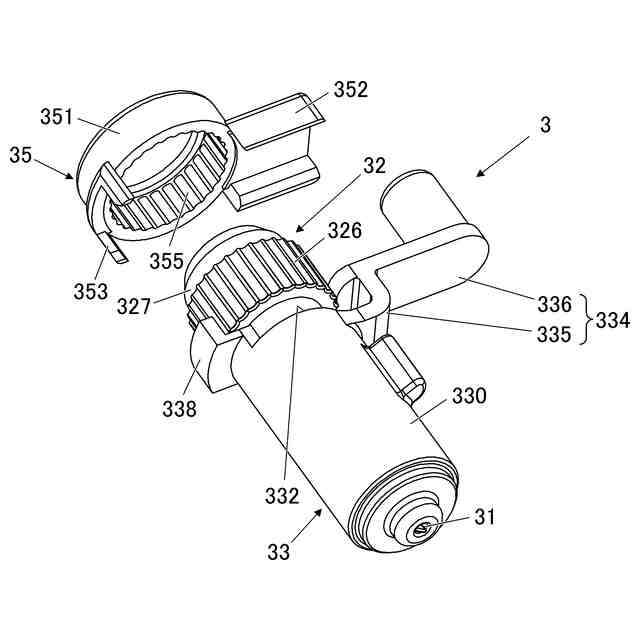

図４に示すカッターユニットの上方からロックキャップを取り付ける様子を示す斜視図である。
ロックキャップを取り付けた状態のカッターユニットの斜視図である。
【発明を実施するための形態】
【０００９】
図１から図１１を参照しつつ、本発明に係るカッターユニット及びカッターユニットを備える切断装置の一実施形態について説明する。なお、本明細書において、Ｘ軸、Ｙ軸、Ｚ軸は図１において示す方向の軸とする。図１に示すように、実施形態に係る切断装置１００は、Ｘ軸に沿って延在しており、Ｘ軸に沿う方向が装置左右方向（幅方向）となっている。また、Ｙ軸に沿う方向が装置前後方向（奥行き方向）である。さらに、Ｚ軸は、ＸＹ平面に直交し、後述するカッター刃３１が紙等の被切断媒体Ｓに対して上下する方向にとられており、Ｚ軸に沿う方向が装置の高さ方向となっている。なお、以下に述べる実施形態には、本発明を実施するために技術的に好ましい種々の限定が付されているが、本発明の範囲を以下の実施形態及び図示例に限定するものではない。
【００１０】
図１に示すように、実施形態に係る切断装置１００は、筐体１（外装ケース）と筐体１内に収容される装置本体２と、を備えている。筐体１の底面上には、載置台５が設けられている。載置台５には、切断装置１００において切断（カット）される対象である被切断媒体Ｓが載置（セット）される。切断装置１００の使用時には、載置台５上に、被切断媒体Ｓとしての紙等が載置される。なお、被切断媒体Ｓは紙に限定されるものではない。被切断媒体Ｓは、例えば樹脂等のシート、シール、皮等、カッター刃で切断可能な他の各種媒体でもよい。
（【００１１】以降は省略されています）
