発明の名称情報処理装置、表示制御方法、及び、プログラム
出願人カシオ計算機株式会社
代理人インフォート弁理士法人
主分類G06T 11/20 20060101AFI20250926BHJP(計算;計数)
要約【課題】3次元グラフとして表現されている3変数関数に対する理解を深める仕組みを提供する。
【解決手段】端末20は、表示装置24に情報を表示させるプロセッサ21を備える。プロセッサ21は、3変数関数に対応する3次元グラフを表示装置24に表示させ、3次元グラフに対するユーザ操作に応答して、ユーザ操作により指定された3次元グラフ上の3次元座標に基づいて特定される求解対象オブジェクトであって、3変数関数に関する求解の対象となる求解対象オブジェクトを3次元グラフ上に表示させるとともに、求解対象オブジェクトを対象とする求解の結果を表示装置24に表示させる。
【選択図】図1

特許請求の範囲【請求項１】
表示部に情報を表示させる制御部を備えた情報処理装置であって、
前記制御部は、
３変数関数に対応する３次元グラフを前記表示部に表示させ、
前記３次元グラフに対するユーザ操作に応答して、前記ユーザ操作により指定された前記３次元グラフ上の３次元座標に基づいて特定される求解対象オブジェクトであって、前記３変数関数に関する求解の対象となる求解対象オブジェクトを前記３次元グラフ上に表示させるとともに、前記求解対象オブジェクトを対象とする求解の結果を前記表示部に表示させる
ことを特徴とする情報処理装置。
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載の情報処理装置において、
前記制御部は、
前記３変数関数に含まれる３つの変数のうちの少なくとも１つの変数の値を前記３次元座標が示す値に固定した状態を示すオブジェクトを前記求解対象オブジェクトとして前記３次元グラフ上に表示させる
ことを特徴とする情報処理装置。
【請求項３】
請求項１に記載の情報処理装置において、
前記制御部は、
前記３次元座標と接する線または面を前記求解対象オブジェクトとして前記３次元グラフ上に表示させる
ことを特徴とする情報処理装置。
【請求項４】
請求項１乃至３のいずれか一項に記載の情報処理装置において、
前記制御部は、
前記３次元座標に基づいて特定される複数の前記求解対象オブジェクトを前記３次元グラフ上に表示させ、
前記３次元グラフ上に表示させた複数の前記求解対象オブジェクトのうちのユーザ操作に応じて指定される前記求解対象オブジェクトを対象とする求解の結果を前記表示部に表示させる
ことを特徴とする情報処理装置。
【請求項５】
請求項４に記載の情報処理装置において、
前記制御部は、
ユーザ操作に応じて指定される前記求解対象オブジェクトを対象とする複数の求解機能のうちのユーザ操作に応じて指定される求解機能を実行した結果を前記表示部に表示させる
ことを特徴とする情報処理装置。
【請求項６】
請求項５に記載の情報処理装置において、
前記求解対象オブジェクトを対象として実行可能な複数の求解機能は、前記求解対象オブジェクトの種類毎に少なくとも一部が異なっており、
前記制御部は、
前記複数の求解機能のうちのユーザ操作に応じて指定される前記求解対象オブジェクトの種類に対応する求解機能の選択肢からなる選択メニューを表示させ、ユーザ操作に応じて前記選択メニューの中から選択された求解機能を実行した結果を前記表示部に表示させる
ことを特徴とする情報処理装置。
【請求項７】
請求項１に記載の情報処理装置において、
前記３次元グラフは、前記３変数関数に対応するサンプル点の集合からなり、
前記制御部は、
前記サンプル点を２次元空間にマッピングすることで前記３次元グラフを２次元画像として前記表示部に表示させ、
前記ユーザ操作により指定された前記３次元グラフ上の３次元座標を、前記ユーザ操作により選択された前記２次元画像上の位置にマッピングされた前記サンプル点に対応する３変数の値により特定する
ことを特徴とする情報処理装置。
【請求項８】
請求項７に記載の情報処理装置において、
前記制御部は、前記ユーザ操作により選択された前記２次元画像上の位置に複数のサンプル点がマッピングされているときに、前記ユーザ操作により指定された前記３次元グラフ上の３次元座標を、前記複数のサンプル点から１つのサンプル点を所定のルールで選択して選択したサンプル点に対応する３変数の値により特定する
ことを特徴とする情報処理装置。
【請求項９】
請求項１に記載の情報処理装置において、
前記制御部は、
前記３次元グラフに対するユーザ操作により発生するイベントの検出に応答して、前記求解対象オブジェクトを対象とする求解の結果表示を行うイベントハンドラを前記求解対象オブジェクトに動的に設定し、
前記求解対象オブジェクトに対するユーザ操作により発生するイベントの検出に応答して、前記イベントハンドラを実行する
ことを特徴とする情報処理装置。
【請求項１０】
請求項１に記載の情報処理装置において、
前記制御部は、
前記３次元グラフ及び前記求解対象オブジェクトを第１の電子付箋内に、前記表示部に表示させ、
前記求解の結果を前記第１の電子付箋とは異なる第２の電子付箋内に、前記表示部に表示させる
ことを特徴とする情報処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書の開示は、情報処理装置、表示制御方法、及び、プログラムに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
特許文献１には、関数式に応じた２次元グラフを描画表示するためのグラフ描画機能を備えたグラフ関数計算機が記載されている。また、特許文献１には、２次元グラフの特徴点を求解して表示させる機能も記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１７１３８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、２次元グラフの特徴点を求解する機能を有しているが、３変数関数に対応する３次元グラフに対する求解機能を有しておらず、ユーザが３変数関数に対する理解を深めることは困難であった。
【０００５】
以上のような実情を踏まえ、本発明の目的は、３次元グラフとして表現されている３変数関数に対する理解を深める仕組みを提供することである。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る情報処理装置は、表示部に情報を表示させる制御部を備えた情報処理装置であって、前記制御部は、３変数関数に対応する３次元グラフを前記表示部に表示させ、前記３次元グラフに対するユーザ操作に応答して、前記ユーザ操作により指定された前記３次元グラフ上の３次元座標に基づいて特定される求解対象オブジェクトであって、前記３変数関数に関する求解の対象となる求解対象オブジェクトを前記３次元グラフ上に表示させるとともに、前記求解対象オブジェクトを対象とする求解の結果を前記表示部に表示させる。
【発明の効果】
【０００７】
上記の態様によれば、３次元グラフとして表現されている３変数関数に対する理解を深める仕組みを提供することができる。
【図面の簡単な説明】
【０００８】

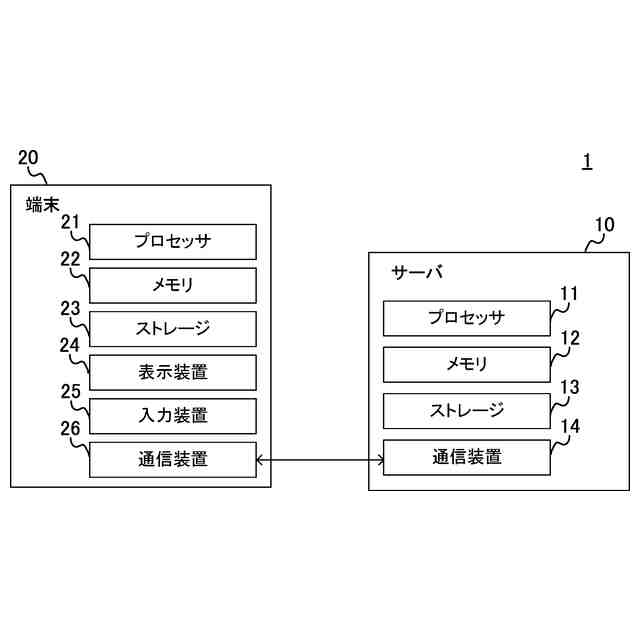

一実施形態に係るシステムの構成を例示した図である。

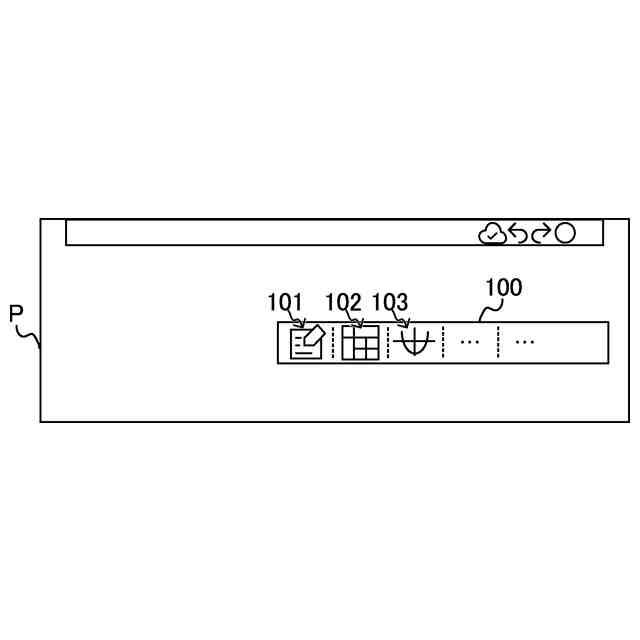

一実施形態に係る端末に表示される画面の一例を示した図である。

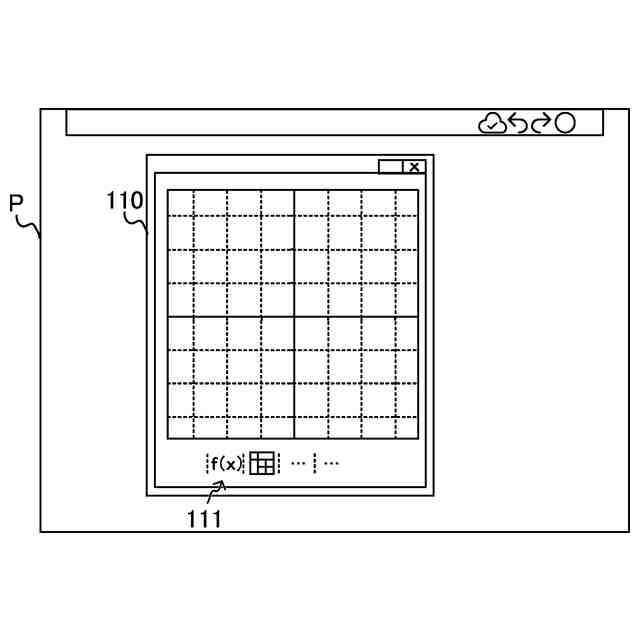

一実施形態に係る端末に表示される画面の別の例を示した図である。

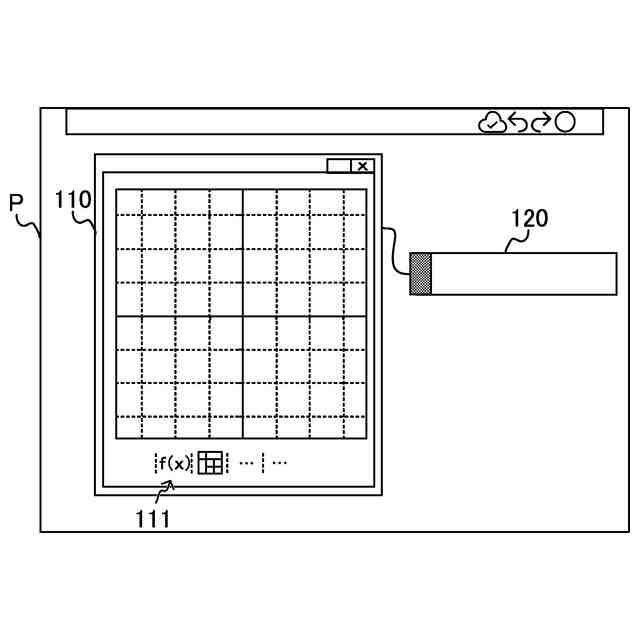

一実施形態に係る端末に表示される画面の更に別の例を示した図である。

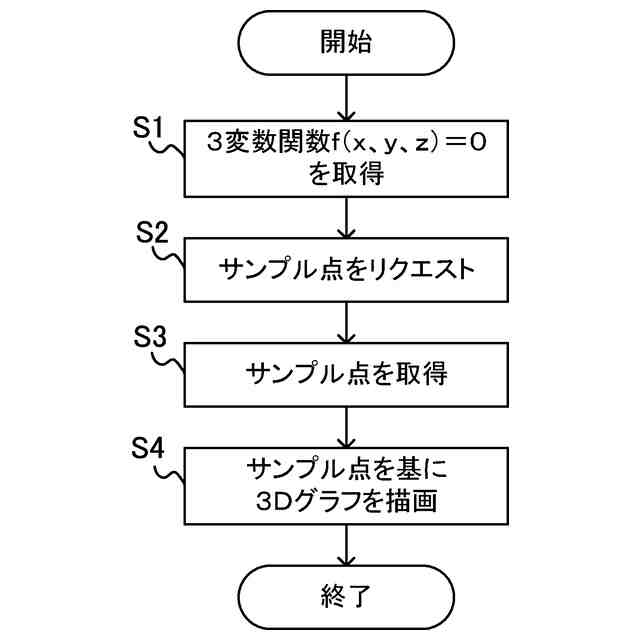

一実施形態に係る端末が関数入力時に行う処理のフローチャートの一例である。
一実施形態に係る端末に表示される画面の更に別の例を示した図である。

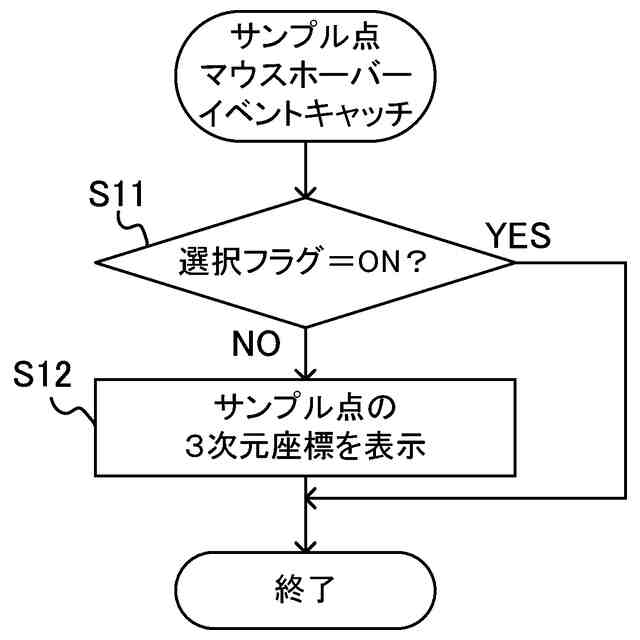

一実施形態に係る端末がサンプル点に対するマウスホーバーイベント検出時に行う処理のフローチャートの一例である。
一実施形態に係る端末に表示される画面の更に別の例を示した図である。

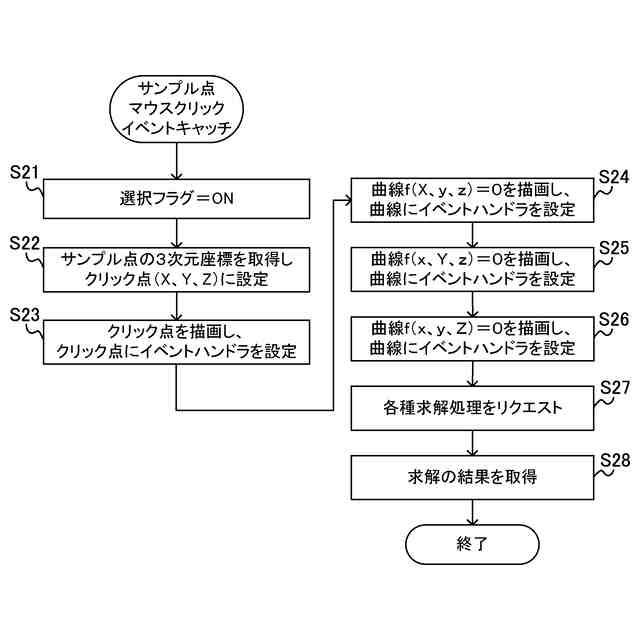

一実施形態に係る端末がサンプル点に対するマウスクリックイベント検出時に行う処理のフローチャートの一例である。
一実施形態に係る端末に表示される画面の更に別の例を示した図である。
一実施形態に係る端末がサンプル点に対するマウスダウンイベント検出時に行う処理のフローチャートの一例である。
一実施形態に係る端末がクリック点に対する右クリックイベント検出時に行う処理のフローチャートの一例である。
一実施形態に係る端末に表示される画面の更に別の例を示した図である。
一実施形態に係る端末がクリック点に対するコンテキストメニュクリックイベント検出時に行う処理のフローチャートの一例である。
一実施形態に係る端末に表示される画面の更に別の例を示した図である。
一実施形態に係る端末が交線に対する右クリックイベント検出時に行う処理のフローチャートの一例である。
一実施形態に係る端末に表示される画面の更に別の例を示した図である。
一実施形態に係る端末が交線に対するコンテキストメニュクリックイベント検出時に行う処理のフローチャートの一例である。
一実施形態に係る端末に表示される画面の更に別の例を示した図である。
【発明を実施するための形態】
【０００９】
図１に示すシステム１は、インターネットなどのネットワークを介して接続された、サーバ１０と端末２０を含んでいる。サーバ１０は、通信機能を有するコンピュータであり、プロセッサ１１と、メモリ１２と、ストレージ１３と、通信装置１４を備えている。プロセッサ１１は、例えば、ＣＰＵ（ＣｅｎｔｒａｌＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）などを含む。プロセッサ１１は、メモリ１２に記憶されている又はストレージ１３からメモリ１２へロードされたプログラムを実行する。なお、プロセッサ１１には、ＧＰＵ（Ｇｒａｐｈｉｃｓｐｒｏｃｅｓｓｉｎｇｕｎｉｔ）、ＡＳＩＣ（ＡｐｐｌｉｃａｔｉｏｎＳｐｅｃｉｆｉｃＩｎｔｅｇｒａｔｅｄＣｉｒｃｕｉｔ）、ＦＰＧＡ（Ｆｉｅｌｄ－ＰｒｏｇｒａｍｍａｂｌｅＧａｔｅＡｒｒａｙ）などの任意の電気回路が含まれてもよい。メモリ１２は、例えば、任意の半導体メモリを含む。メモリ１２には、ＲＡＭ（ＲａｎｄｏｍＡｃｃｅｓｓＭｅｍｏｒｙ）などの揮発性メモリ、ＲＯＭ（ＲｅａｄＯｎｌｙＭｅｍｏｒｙ）、フラッシュメモリなどの不揮発性メモリが含まれてもよい。ストレージ１３は、例えば、磁気記憶装置、光学記憶装置、その他の種類の記憶装置を含む。通信装置１４は、例えば、通信回路を含む装置であり、ＷｉＦｉやＢＬＥなどの無線通信に対応した装置であってもよく、有線通信に対応した装置であってもよい。
【００１０】
端末２０は、システム１を利用する利用者が操作する情報処理装置であり、パーソナルコンピュータ、タブレット端末、スマートフォン、電子辞書端末、携帯電話、電子ブック端末、携帯ゲーム機等である。端末２０は、通信機能を有するコンピュータであり、例えば、プロセッサ２１と、メモリ２２と、ストレージ２３と、表示装置２４と、入力装置２５と、通信装置２６を備えている。プロセッサ２１は、例えば、ＣＰＵ（ＣｅｎｔｒａｌＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）などを含む。プロセッサ２１は、メモリ２２に記憶されている又はストレージ２３からメモリ２２へロードされたプログラム、及び、サーバ１０から受信したプログラム（スクリプト）を実行することで、表示部である表示装置２４に各種情報を表示させる制御部として動作する。プロセッサ２１にも、プロセッサ１１と同様に、任意の電気回路が含まれてもよい。メモリ２２、ストレージ２３、通信装置２６は、メモリ１２、ストレージ１３、通信装置１４と同様である。表示装置２４は、表示部の一例であり、例えば、液晶ディスプレイ、有機ＥＬディスプレイ、ＣＲＴディスプレイなどを含む。入力装置２５は、キーボード、マウス、タッチデバイスなどを含む。表示装置２４と入力装置２５は、例えば、タッチパネルディスプレイを構成してもよく、一体的に構成されてもよい。また、表示装置２４と入力装置２５は、プロセッサ２１等を含む本体と同じ筐体に設けられてもよく、本体とは別体として構成されてもよい。
（【００１１】以降は省略されています）
