公開番号2025145026
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044995
出願日2024-03-21
発明の名称インジェクタ駆動装置
出願人Astemo株式会社
代理人弁理士法人志賀国際特許事務所
主分類H01F 7/18 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】インジェクタの発熱に起因する破損を抑制することが可能なインジェクタ駆動装置を提供する。
【解決手段】インジェクタに駆動電流を供給して駆動するインジェクタ駆動装置であって、インジェクタにおける駆動電流の電流値を検出する通電電流検出部と、インジェクタにおける駆動電流の通電時間を取得する通電時間取得部とを備え、電流値及び通電時間に基づいて駆動電流のインジェクタへの供給を停止する。

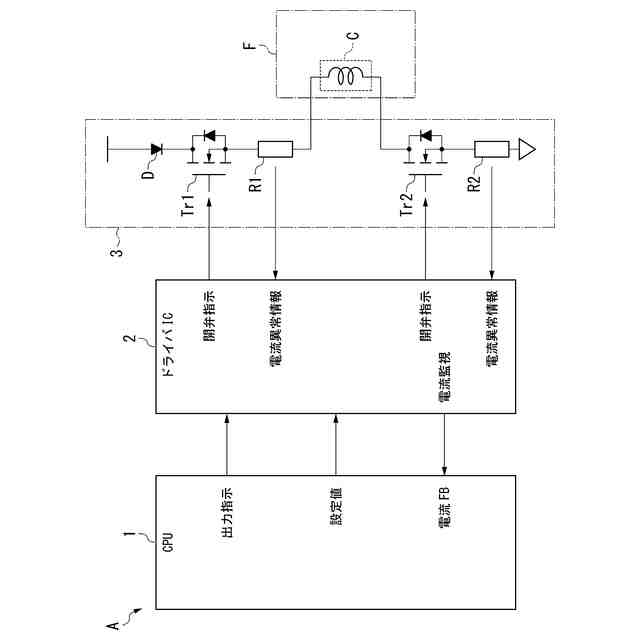

【選択図】図1
特許請求の範囲【請求項１】
インジェクタに駆動電流を供給して駆動するインジェクタ駆動装置であって、
前記インジェクタにおける前記駆動電流の電流値を検出する通電電流検出部と、
前記インジェクタにおける前記駆動電流の通電時間を取得する通電時間取得部とを備え、
前記電流値及び前記通電時間に基づいて前記駆動電流の前記インジェクタへの供給を停止することを特徴とするインジェクタ駆動装置。
続きを表示（約 380 文字）【請求項２】

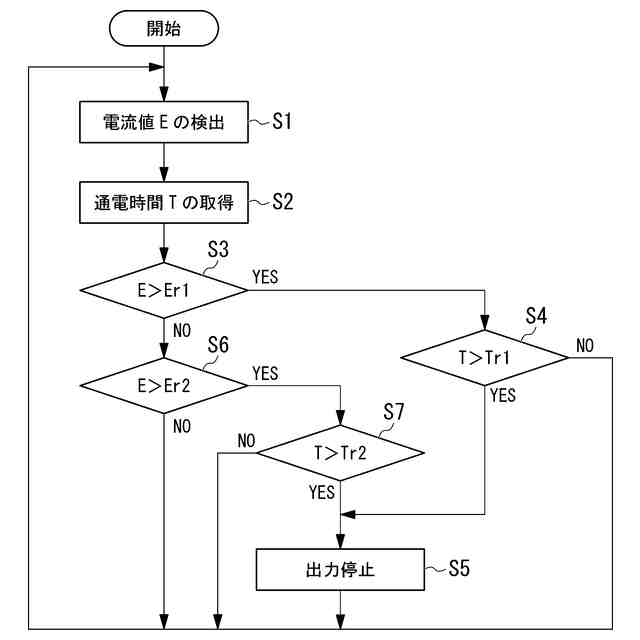

前記電流値が第１電流しきい値を超え、かつ前記通電時間が第１時間しきい値を超えている場合に前記駆動電流の前記インジェクタへの供給を停止することを特徴とする請求項１に記載のインジェクタ駆動装置。
【請求項３】
前記電流値が前記第１電流しきい値よりも小さな第２電流しきい値を超え、かつ前記通電時間が前記第１時間しきい値よりも長い第２時間しきい値を超えている場合に前記駆動電流の前記インジェクタへの供給を停止することを特徴とする請求項２に記載のインジェクタ駆動装置。
【請求項４】

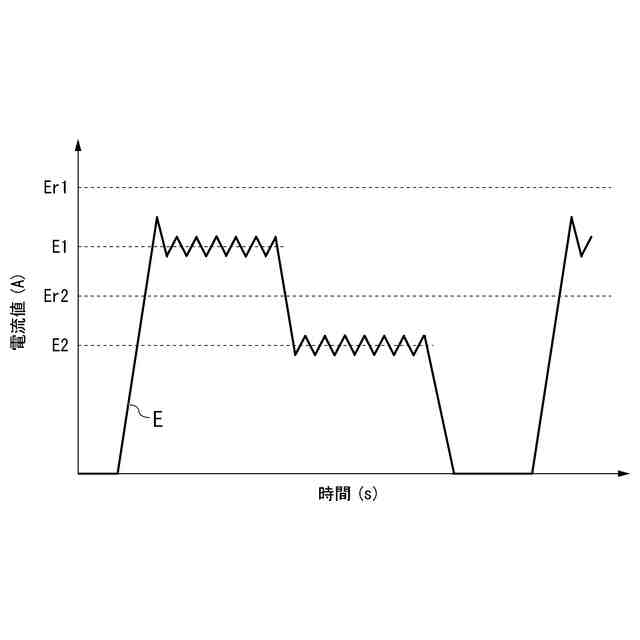

前記第１電流しきい値Ｅｒ１は、前記駆動電流のピーク電流値よりも大きな値に設定され、前記第２電流しきい値は、前記ピーク電流値と前記駆動電流の保持電流値との間の値に設定されることを特徴とする請求項３に記載のインジェクタ駆動装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インジェクタ駆動装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
下記特許文献１には、駆動対象となる電磁弁に対し、適正な駆動電流が供給されているか否かを正確に診断する電磁弁駆動装置が開示されている。この電磁弁駆動装置は、電子制御装置から与えられる噴射信号に基づいて駆動電流を電磁弁に供給する駆動部と、負荷電流に基づきフェイルセーフ信号を生成してこれを電子制御装置に帰還せしめるフェイルセーフ信号生成部とを備え、上記フェイルセーフ信号生成部は、負荷電流が所定量以上流れている期間に対応して能動となるフェイルセーフ信号を生成し、上記電子制御装置は、フェイルセーフ信号の能動時間幅に基づいて駆動電流が適正か否かを診断する。
【先行技術文献】
【特許文献】
【０００３】
特開平０９－３１７９３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記背景技術では、フェイルセーフ信号の能動時間幅における駆動電流の大きさに基づいて電磁弁の故障診断を行うものである。したがって、上記背景技術は、駆動電流の通電等によって電磁弁(インジェクタ)が発熱することに起因してインジェクタが破損することを抑制又は回避するものではない。
【０００５】
本発明は、上述した事情に鑑みてなされたものであり、インジェクタの発熱に起因する破損を抑制することが可能なインジェクタ駆動装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明では、インジェクタ駆動装置に係る第１の解決手段として、インジェクタに駆動電流を供給して駆動するインジェクタ駆動装置であって、前記インジェクタにおける前記駆動電流の電流値を検出する通電電流検出部と、前記インジェクタにおける前記駆動電流の通電時間を取得する通電時間取得部とを備え、前記電流値及び前記通電時間に基づいて前記駆動電流の前記インジェクタへの供給を停止する、という手段を採用する。
【０００７】
本発明では、インジェクタ駆動装置に係る第２の解決手段として、上記第１の解決手段において、前記電流値が第１電流しきい値を超え、かつ前記通電時間が第１時間しきい値を超えている場合に前記駆動電流の前記インジェクタへの供給を停止する、という手段を採用する。
【０００８】
本発明では、インジェクタ駆動装置に係る第３の解決手段として、上記第２の解決手段において、前記電流値が前記第１電流しきい値よりも小さな第２電流しきい値を超え、かつ前記通電時間が前記第１時間しきい値よりも長い第２時間しきい値を超えている場合に前記駆動電流の前記インジェクタへの供給を停止する、という手段を採用する。
【０００９】
本発明では、インジェクタ駆動装置に係る第４の解決手段として、上記第３の解決手段において、前記第１電流しきい値Ｅｒ１は、前記駆動電流のピーク電流値よりも大きな値に設定され、前記第２電流しきい値は、前記ピーク電流値と前記駆動電流の保持電流値との間の値に設定される、という手段を採用する。
【発明の効果】
【００１０】
本発明によれば、インジェクタの発熱に起因する破損を抑制することが可能なインジェクタ駆動装置を提供することが可能である。
【図面の簡単な説明】
（【００１１】以降は省略されています）
