特許ウォッチ

公開番号2025143966
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043504
出願日2024-03-19
発明の名称薄鋼板の欠陥検査方法及び、薄鋼板の欠陥検査装置
出願人JFEスチール株式会社
代理人個人,個人,個人,個人
主分類G01N 27/83 20060101AFI20250925BHJP(測定;試験)
要約【課題】C方向励磁で薄鋼板の欠陥を検査する際に、適切に欠陥を検出することが可能な欠陥検査方法及び、欠陥検査装置を提供する。
【解決手段】薄鋼板の幅方向に沿って検出される複数の検出信号に基づいて、前記薄鋼板の欠陥を検査する薄鋼板の欠陥検査方法である。薄鋼板の欠陥検査方法は、前記複数の検出信号を1のデータ列とし、時系列毎に複数のデータ列を取得する検出信号取得ステップと、前記検出信号取得ステップで取得された複数の前記データ列に含まれるノイズを除去するノイズ除去ステップと、前記ノイズ除去ステップが施された複数の前記データ列を前記時系列毎に配置して検出マップを生成する検出マップ生成ステップと、前記検出マップに基づいて前記薄鋼板の欠陥に関するデータである、欠陥データを生成する欠陥データ生成ステップと、を含む。
【選択図】図3

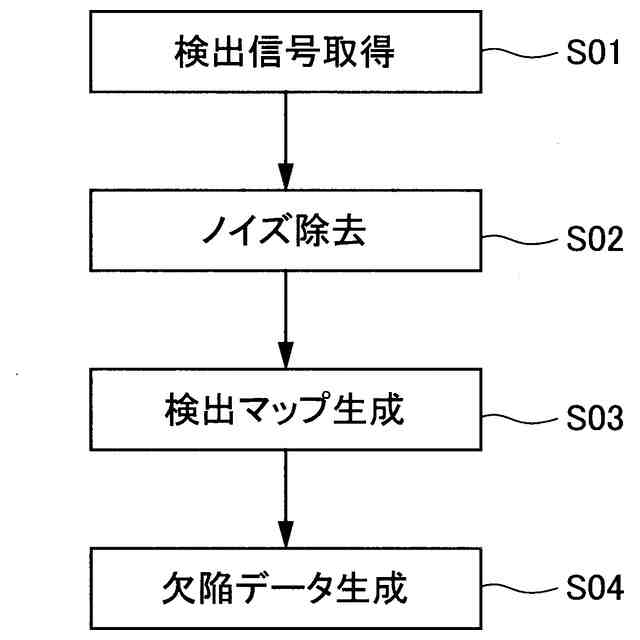

特許請求の範囲【請求項１】
薄鋼板の幅方向に沿って検出される複数の検出信号に基づいて、前記薄鋼板の欠陥を検査する薄鋼板の欠陥検査方法であって、

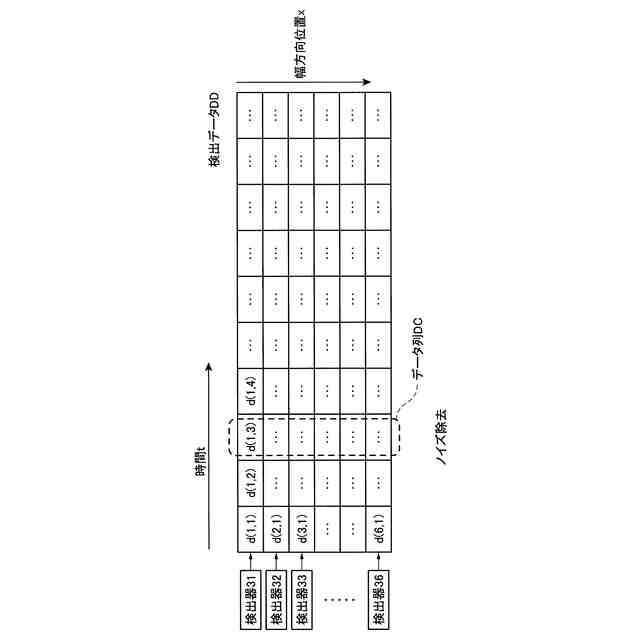

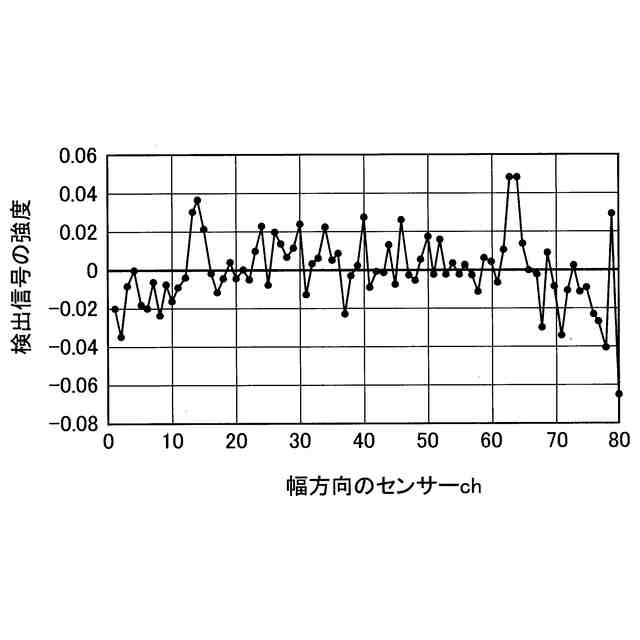

前記複数の検出信号を１のデータ列とし、時系列毎に複数のデータ列を取得する検出信号取得ステップと、
前記検出信号取得ステップで取得された複数の前記データ列に含まれるノイズを除去するノイズ除去ステップと、
前記ノイズ除去ステップが施された複数の前記データ列を前記時系列毎に配置して検出マップを生成する検出マップ生成ステップと、
前記検出マップに基づいて前記薄鋼板の欠陥に関するデータである、欠陥データを生成する欠陥データ生成ステップと、を含む、薄鋼板の欠陥検査方法。
続きを表示（約 470 文字）【請求項２】

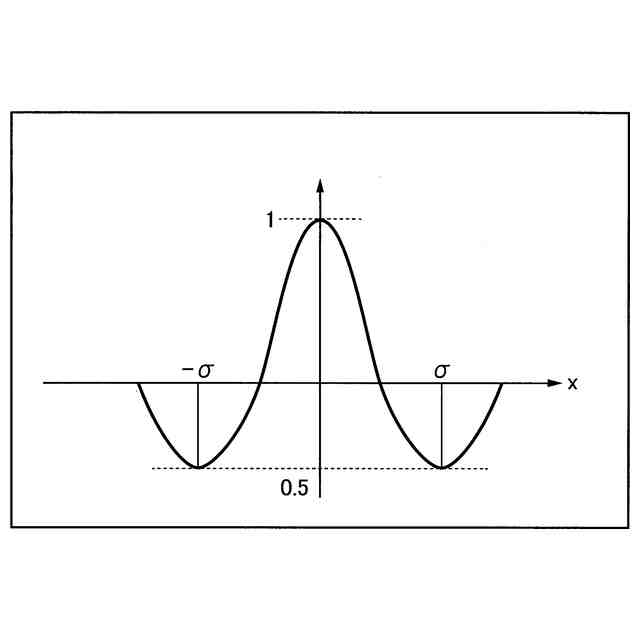

前記ノイズ除去ステップは、バンドパスフィルタ処理及び、ウエーブレット変換処理のうち少なくとも一方の処理によって行われる、請求項１に記載の薄鋼板の欠陥検査方法。
【請求項３】
前記検出マップ生成ステップでは、１の薄鋼板に対応する複数の前記データ列を時系列に配置して前記検出マップが生成される、請求項１又は２に記載の薄鋼板の欠陥検査方法。
【請求項４】
薄鋼板の幅方向に沿って検出される複数の検出信号に基づいて、前記薄鋼板の欠陥を検査する薄鋼板の欠陥検査装置であって、
前記複数の検出信号を１のデータ列とし、時系列毎に複数のデータ列を取得する検出信号取得部と、
前記検出信号取得部で取得された複数の前記データ列に含まれるノイズを除去するノイズ除去部と、
前記ノイズ除去部でノイズが除去された複数の前記データ列を前記時系列毎に配置して検出マップを生成する検出マップ生成部と、
前記検出マップに基づいて薄鋼板の欠陥を検出する欠陥検出部と、を含む、薄鋼板の欠陥検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、薄鋼板の欠陥を検出する薄鋼板の欠陥検査方法及び、薄鋼板の欠陥検査装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
飲料缶用のブリキ鋼板、自動車用鋼板等の軟磁性の薄鋼板を製造するライン上（以下、オンラインとも称する）において、薄鋼板の表面や内部の欠陥を非破壊で検出することが行われている。
【０００３】

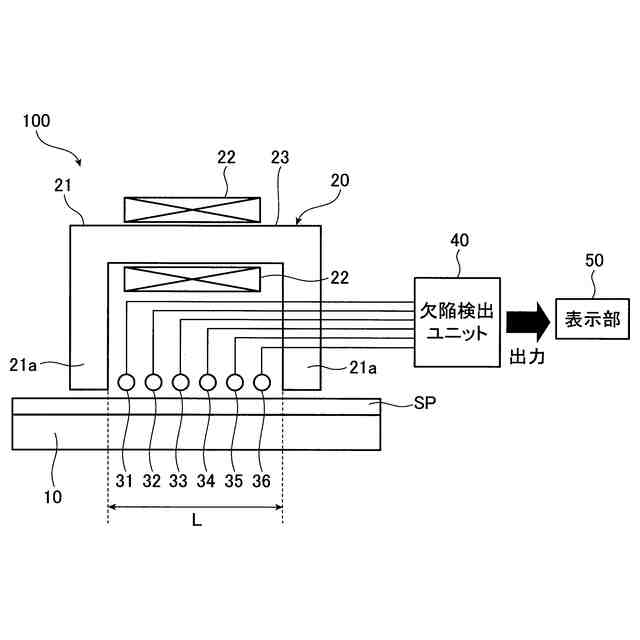

このような検査装置としては、検査対象物である薄鋼板の欠陥に起因する磁束を検出する欠陥検査装置が知られている。欠陥検査装置は、薄鋼板の検査領域の磁束を飽和させる励磁器（磁化器）と、磁化させた薄鋼板から漏洩した磁束を検出する検出器と、を含んで構成されている。すなわち、欠陥検査装置は、薄鋼板から漏れ出た欠陥に起因する磁束を検出することにより、薄鋼板の欠陥を検出する。
【０００４】
欠陥検査装置は、一般的には検査対象物である薄鋼板に磁界をかける磁極を薄鋼板の搬送方向に配置（以下、Ｌ方向励磁ともいう）されている。Ｌ方向励磁では、薄鋼板をその長手方向に磁化させて、薄鋼板から漏洩した磁束を検出する検出器がその幅方向に複数配置される。
【０００５】
しかし、磁極を薄鋼板の搬送方向に配置すると、例えば、薄鋼板の搬送方向に延びて形成された欠陥に対する検出能力が低下する。すなわち、搬送方向に延びて形成された欠陥に起因する磁束は、時間的な変化が小さく、低周波の信号として検出される。このため、欠陥の検出感度を上げることが難しいという問題がある。
【０００６】
特許文献１には、Ｌ方向励磁を行う漏洩磁気検査方法が開示されている。特許文献１では、検出信号から低周波数側の周波数範囲から欠陥を検出する低周波数側欠陥検出部と、高周波数側の周波数範囲から欠陥を検出する高周波数側欠陥検出部とを用いて、欠陥の大きさに関する情報を抽出すること行われている。
【０００７】

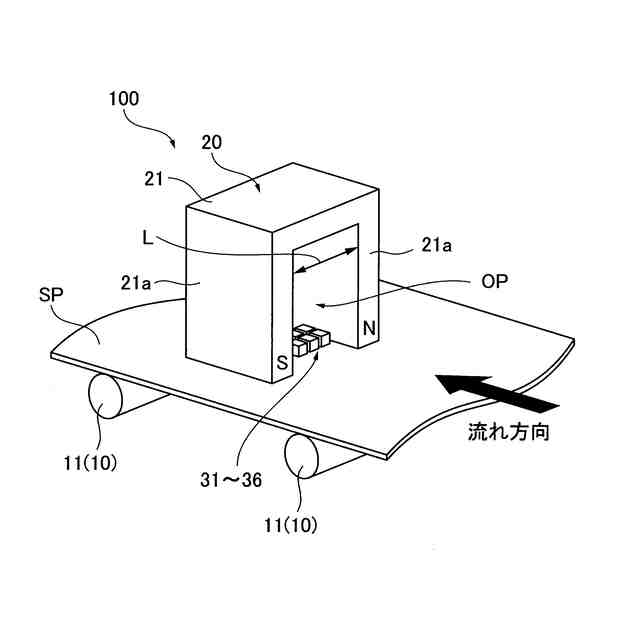

漏洩磁気検査としては、薄鋼板をその幅方向に磁化させて、薄鋼板から漏洩した磁束を検出する（以下、Ｃ方向励磁ともいう）ことも行われている。例えば、特許文献２には、薄鋼板をその幅方向に磁化させて欠陥検査を行うＣ方向励磁の構成が開示されている。
【先行技術文献】
【特許文献】
【０００８】
特開２０１４－１０６１３６号公報
国際公開第２０２１／１２５１８６号
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら、特許文献１では、薄鋼板の搬送方向に沿って薄鋼板が磁化されるため、漏洩磁束が小さく、検出器による欠陥の検出感度が低い。このため、搬送方向に沿って延びた欠陥を精度よく検出できない問題がある。
【００１０】
特許文献２では、検出器が検出する信号の時間変化が緩やかであることから、検出器が検出する信号は低周波の信号となる。そのため、搬送方向に沿って延びた欠陥を精度よく検出できない問題がある。
（【００１１】以降は省略されています）
