公開番号2025143824
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043272
出願日2024-03-19
発明の名称作業機及び作業機のための傘ホルダ
出願人株式会社クボタ
代理人弁理士法人R&C
主分類A01C 11/02 20060101AFI20250925BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】作業機において、作業者の負担を低減する。
【解決手段】機体100と、作業者を上部から保護する保護部材101を保持する保護部材ホルダ40とを備えた。
【選択図】図1
特許請求の範囲【請求項１】
機体と、
機体を操作する作業者を上部から保護する保護部材と、
前記保護部材を前記機体に支持する保護部材ホルダとを備えた歩行型作業機。
続きを表示（約 1,100 文字）【請求項２】
前記機体の後部に設けられたハンドルを備え、
前記ハンドルに前記保護部材ホルダが取り付けられている請求項１に記載の歩行型作業機。
【請求項３】
圃場に苗を植付ける苗植付装置を備え、
前記苗植付装置は、前記機体の後部で、且つ、前記ハンドルの前方に設けられ、前記苗がのせられる苗のせ台を有し、
前記苗のせ台を支持する苗のせ台支持フレームを備え、
前記保護部材ホルダが、前記苗のせ台支持フレームに取り付けられている請求項２に記載の歩行型作業機。
【請求項４】

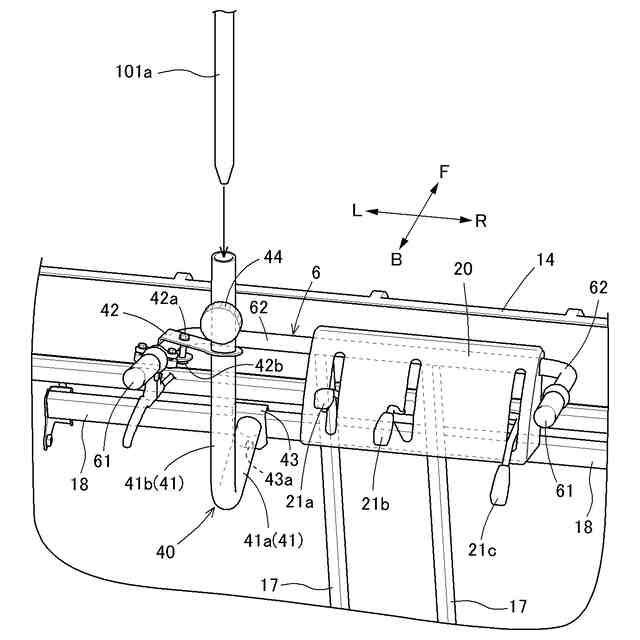

前記保護部材ホルダが、筒状部材を有し、前記筒状部材が前記機体から後方に延びる第１部分と前記第１部分の後端部から上方に延びる第２部分とを有し、
前記第２部分に前記保護部材の柄が挿入される請求項１に記載の歩行型作業機。
【請求項５】
前記機体の後部に設けられたハンドルと、
圃場に苗を植付ける苗植付装置を備え、
前記苗植付装置は、前記機体の後部で、且つ、前記ハンドルの前方に設けられ、前記苗がのせられる苗のせ台を有し、
前記苗のせ台を支持する苗のせ台支持フレームを備え、

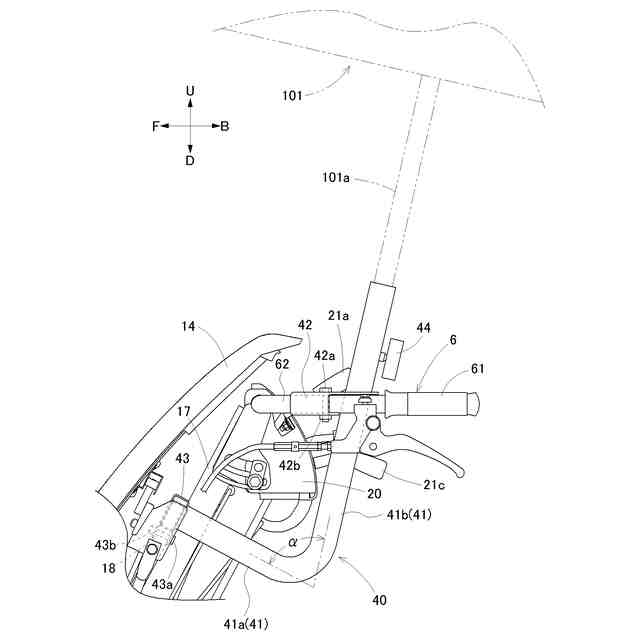

前記保護部材ホルダが、前記第２部分の上下方向中途部に設けられ前記ハンドルに取り付けられる第１取付部と、前記第１部分の先端部に設けられ前記苗のせ台支持フレームに取り付けられる第２取付部とを有する請求項４に記載の歩行型作業機。
【請求項６】
前記第２部分の上下方向中途部に、前記第２部分に挿入された前記柄が前記第２部分から抜け出ることを防止する抜け止め手段を備える請求項５に記載の歩行型作業機。
【請求項７】
前記第１部分と前記第２部分とのなす角度が９０度よりも小さく設定されている請求項６に記載の歩行型作業機。
【請求項８】
前記保護部材が使用状態の傘である請求項１から７のいずれか１項に記載の歩行型作業機。
【請求項９】
機体と、

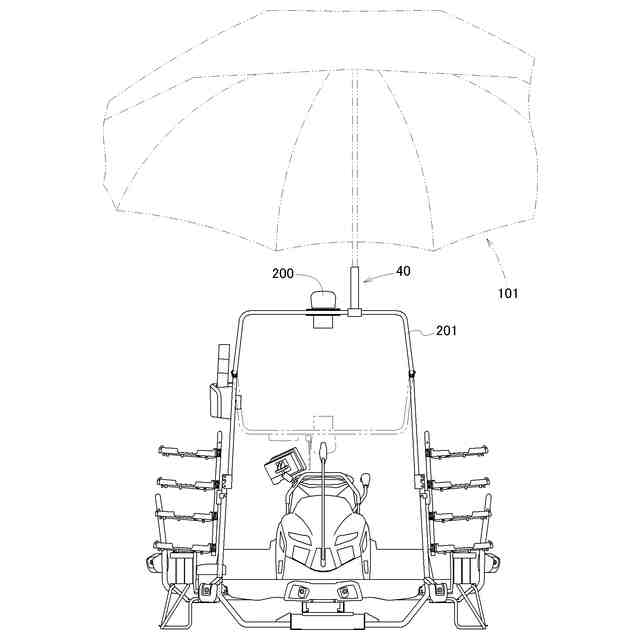

機体に備えられた、操作パネル、メインステップ、施肥装置を支持する施肥フレーム、及び、衛星測位装置の受信アンテナを支持するアンテナフレームのうちの少なくとも何れか一つに取り付けられる取付部を有する保護部材ホルダと、
前記保護部材ホルダに支持され、機体に搭乗した乗員を上部から保護する保護部材とを備えた作業機。
【請求項１０】
前記保護部材ホルダは複数備えられている請求項９に記載の作業機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、作業機及び作業機のための傘ホルダに関する。
続きを表示（約 900 文字）【背景技術】
【０００２】
歩行型作業機の一例である歩行型田植機としては、例えば、特許文献１に開示されたものが知られている。歩行型田植機では、作業者が機体の後方に設けられたハンドルを把持して、歩行しながら歩行型田植機を操作することにより、圃場への苗の植付けが行われる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１１２８７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の歩行型田植機では、日光や雨を遮るものがなく、日光や雨が作業者の負担となる場合があった。
【０００５】
本発明は、歩行型田植機等の作業機において、作業者の負担を低減することを目的としている。
【課題を解決するための手段】
【０００６】
本発明の歩行型作業機は、機体と、機体を操作する作業者を上部から保護する保護部材と、前記保護部材を前記機体に支持する保護部材ホルダとを備えた。
【０００７】
上記構成により、歩行型作業機に保護部材を保持することができるので、保護部材により、日光や雨が作業者に当たることを抑制することができる。この結果、作業者の負担を低減することができる。
【０００８】
上記構成において、前記機体の後部に設けられたハンドルを備え、前記ハンドルに前記保護部材ホルダが取り付けられていると好適である。
【０００９】
作業者が把持するハンドルに保護部材ホルダを取り付けることにより、好適に、作業者の頭上に保護部材を位置させることができる。
【００１０】
上記構成において、圃場に苗を植付ける苗植付装置を備え、前記苗植付装置は、前記機体の後部で、且つ、前記ハンドルの前方に設けられ、前記苗がのせられる苗のせ台を有し、前記苗のせ台を支持する苗のせ台支持フレームを備え、前記保護部材ホルダが、前記苗のせ台支持フレームに取り付けられていると好適である。
（【００１１】以降は省略されています）
