公開番号2025143356
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2025110588,2024060785
出願日2025-06-30,2018-11-02
発明の名称無線充電方法およびそのための装置
出願人エルジーイノテックカンパニーリミテッド
代理人個人,個人,個人,個人,個人,個人,個人
主分類H02J 50/60 20160101AFI20250924BHJP(電力の発電,変換,配電)
要約【課題】異物質を正確に判断し、発熱現象、充電効率の減少、消費電力の無駄遣いを防止する無線充電方法およびそのための装置を提供する。
【解決手段】無線電力送信機における無線充電方法において、充電領域の物体を感知する段階と、Q値(Quality Factor Value)を測定する段階と、基準Q値を含む情報を受信する段階と、前記測定されたQ値と基準Q値を利用して異物質を検出する段階と、前記異物質が検出されたのか否か応じて、ACKまたはNAK情報を含む応答信号を送信する段階と、を含み、前記無線電力送信機は、前記応答信号がACK情報を含む場合、第1保証電力値(guaranteed power value)を含む情報を送信し、前記応答信号がNAK情報を含む場合、第2保証電力値を含む情報を送信する。前記第1保証電力値は、前記第2保証電力値より大きい。

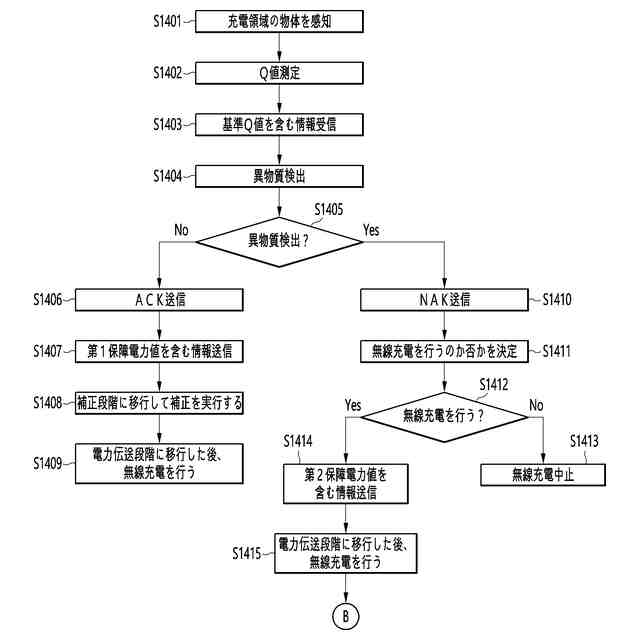

【選択図】図14a

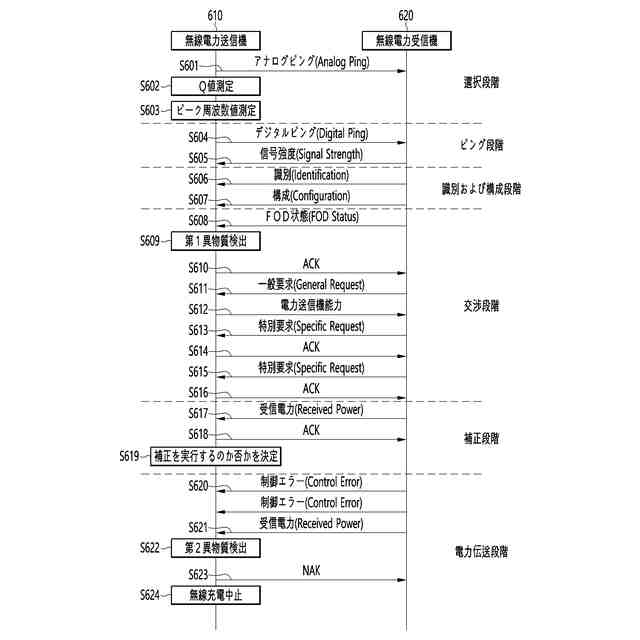

特許請求の範囲【請求項１】
無線電力送信機における無線充電方法において、
充電領域の物体を感知する段階と、
Ｑ値(Ｑuality Factor Value)を測定する段階と、
基準Ｑ値を含む情報を受信する段階と、
前記測定されたＱ値と基準Ｑ値を利用して異物質を検出する段階と、
前記異物質が検出されたのか否か応じて、ＡＣＫまたはＮＡＫ情報を含む応答信号を送
信する段階と、
を含み、
前記無線電力送信機は、前記応答信号がＡＣＫ情報を含む場合、第１保証電力値(guara
nteed power value)を含む情報を送信し、前記応答信号がＮＡＫ情報を含む場合、第２保
証電力値を含む情報を送信し、
前記第１保証電力値は、前記第２保証電力値より大きい、無線充電方法。
続きを表示（約 990 文字）【請求項２】
前記無線電力送信機の内部温度を測定する段階を含み、
前記応答信号がＮＡＫ情報を含む場合、予め設定され設定期間の間測定した前記温度が
予め設定された温度未満である場合、第３保証電力値を含む情報を送信する段階を含み、
前記第３保証電力値は、前記第２保証電力値より大きい、請求項１に記載の無線充電方
法。
【請求項３】
前記第２保証電力値は、前記無線電力送信機の最低保証電力である、請求項１に記載の
無線充電方法。
【請求項４】

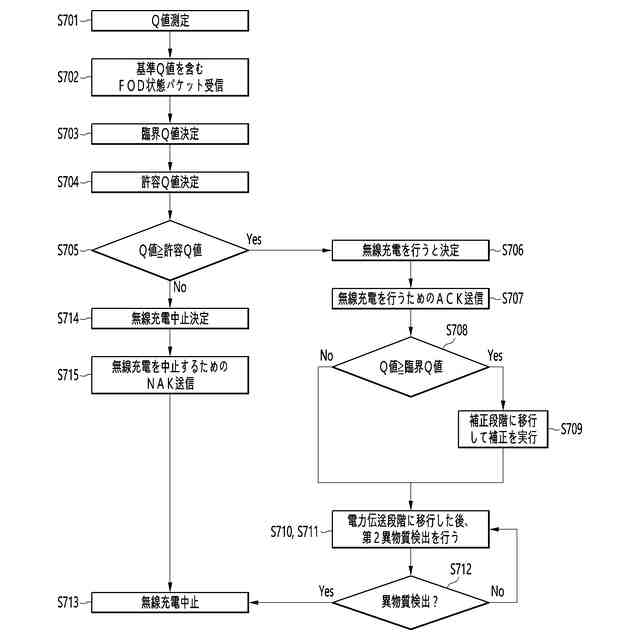

前記異物質を検出する段階は、
前記基準Ｑ値を利用して臨界Ｑ値を決定する段階と、
前記測定されたＱ値が前記臨界Ｑ値以上であれば、異物質がないと判断し、前記測定さ
れたＱ値が前記臨界Ｑ値未満であれば、異物質が存在すると判断する段階とを含む、請求
項１に記載の無線充電方法。
【請求項５】
前記臨界Ｑ値は、前記基準Ｑ値より第１割合だけ小さい値である、請求項４に記載の無
線充電方法。
【請求項６】
前記基準Ｑ値と前記無線電力送信機の予め設定されたＱ値を比較する段階と、
前記基準Ｑ値が前記無線電力送信機の予め設定されたＱ値より小さい場合、無線充電を
中止する段階とを含む、請求項１に記載の無線充電方法。
【請求項７】
前記無線充電を中止する段階は、前記応答信号がＮＡＫ情報を含む場合である、請求項
６に記載の無線充電方法。
【請求項８】
前記異物質を検出する段階は、
前記測定されたＱ値が前記臨界Ｑ値より第２割合だけ小さい値より小さい場合、無線充
電を中止する段階を含む、請求項４に記載の無線充電方法。
【請求項９】
前記第２保証電力値を含む情報を送信する場合は、前記測定されたＱ値が前記臨界Ｑ値
より小さく、前記基準Ｑ値より第２割合だけ小さい値より大きい場合である、請求項８に
記載の無線充電方法。
【請求項１０】

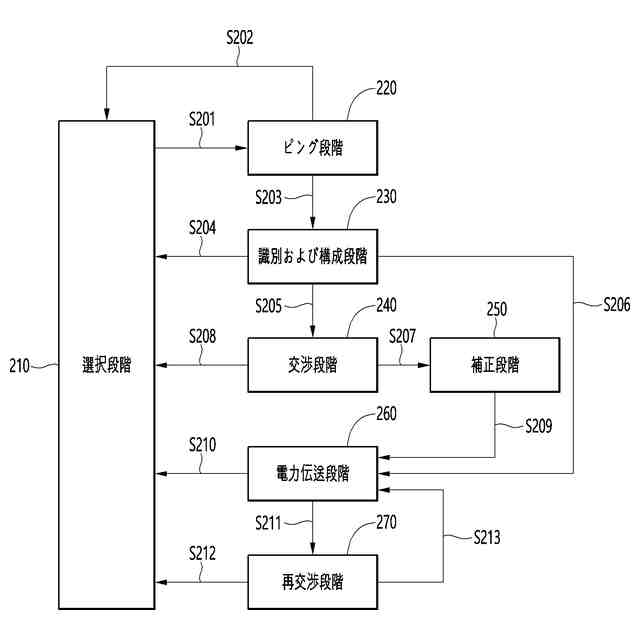

前記第３保証電力値を有する保証電力を送信する段階は、再交渉段階で行う、請求項２
に記載の無線充電方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線電力伝送技術に関するものであり、特に、無線充電方法およびそのため
の装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
携帯電話、ノートパソコンなどの携帯用端末は、電力を貯蔵するバッテリーと充電と放
電のための回路を含む。このような端末のバッテリーが充電されるためには、外部の充電
器から電力が供給されなければならない。
【０００３】
一般的に、バッテリーに電力を充電するための充電装置とバッテリーとの間の電気的な
連結方式の一例として、商用電源の供給を受けてバッテリーに対応する電圧と電流に変換
して、当該バッテリーの端子を介してバッテリーに電気エネルギーを供給する端子供給方
式を挙げることができる。このような端子供給方式は、物理的なケーブル(cable)または
電線の使用が同伴する。よって、端子供給方式の装備を多く取り扱う場合、多くのケーブ
ルが相当の作業スペースを占めて整理が困難であり、外観的にもよくない。また、端子供
給方式は、端子間の異なる電位差による瞬間放電現象、異物質による焼損および火災の発
生、自然放電、バッテリーの寿命および性能の低下などの問題を引き起こすことがある。
【０００４】
最近、このような問題点を解決するために、無線で電力を伝送する方式を利用した充電
システム(以下「無線充電システム」と称する)と制御方法が提示されている。また、無線
充電システムが、過去では一部の携帯用端末に基本的に装備されておらず、消費者が別途
の無線充電受信機アクセサリーを別途に購入する必要があったので、無線充電システムに
対する需要が低かったが、無線充電ユーザが急激に増えると予想され、今後端末メーカー
でも無線充電機能を基本的に搭載することが予想される。
【０００５】

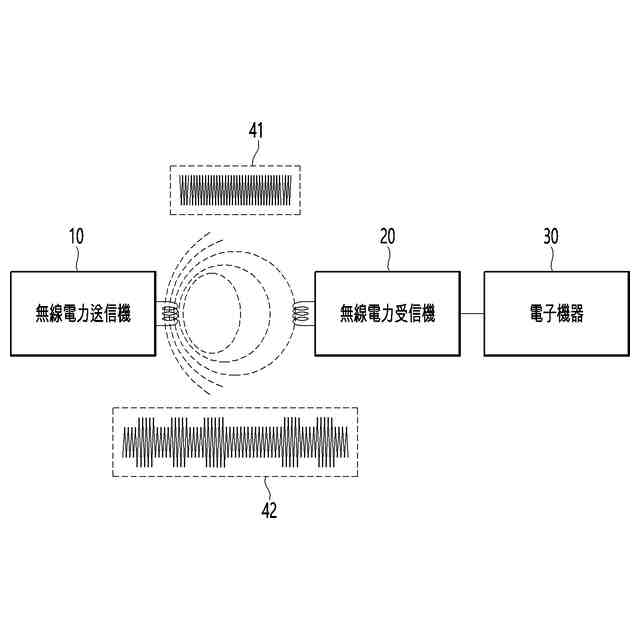

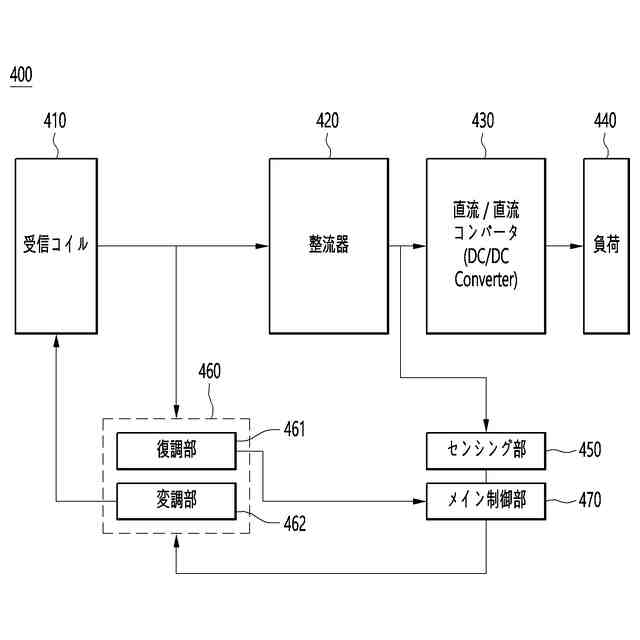

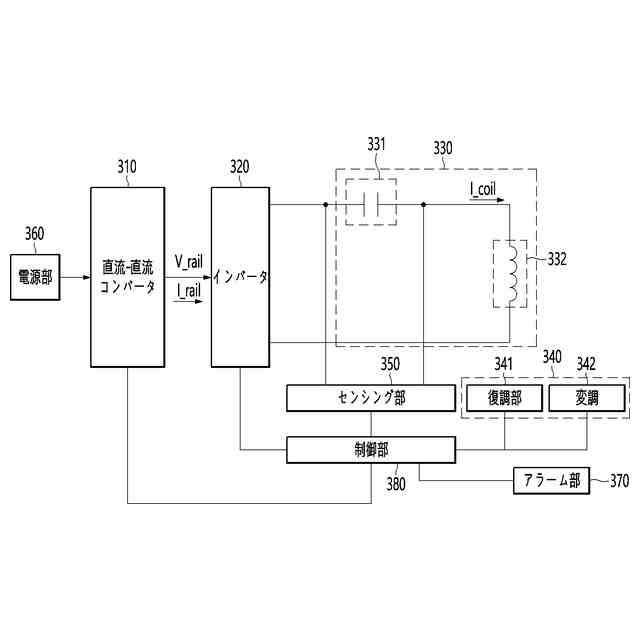

一般的に、無線充電システムは、無線電力伝送方式で電気エネルギーを供給する無線電
力送信機と無線電力送信機から供給される電気エネルギーを受信してバッテリーを充電す
る無線電力受信機から構成される。
【０００６】
このような無線充電システムは、少なくとも１つの無線電力伝送方式(例えば、電磁誘
導方式、電磁共鳴方式、ＲＦ無線電力伝送方式など)によって電力を伝送することができ
る。
【０００７】
一例として、無線電力伝送方式は、電力送信機コイルから磁場を発生させ、その磁場の
影響で受信コイルで電気が誘導される電磁誘導の原理を利用して充電する電磁誘導方式に
基づいた様々な無線電力伝送標準が用いられる。ここで、電磁誘導方式の無線電力伝送標
準は、WPC(Wireless Power Consortium)とAir Fuel Alliance(旧PMA、Power Matters All
iance)で定義された電磁誘導方式の無線充電技術を含むことができる。
【０００８】
別の一例として、無線電力伝送方式は、無線電力送信機の送信コイルによって発生する
磁場を、特定の共振周波数に同調して近距離に位置した無線電力受信機に電力を伝送する
電磁共鳴(Electromagnetic Resonance)方式が用いられることもある。ここで、電磁共鳴
方式は、無線充電技術の標準機構であるAir Fuel Alliance(旧A4WP、Alliance for Wirel
ess Power)標準機構で定義された共振方式の無線充電技術を含むことができる。
【０００９】
別の一例として、無線電力伝送方式は、ＲＦ信号に低電力のエネルギーを乗せて遠距離
に位置した無線電力受信機に電力を伝送するＲＦ無線電力伝送方式が用いられることもあ
る。
【００１０】
一方、無線充電システムは、無線電力送信機と無線電力受信機との間に金属などの磁場
を吸収する異物質が存在する場合、発熱現象、充電効率の減少、消費電力の増加の問題が
発生するので、正確な異物質検出方法が必要な実情である。
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
