公開番号2025142877
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042474
出願日2024-03-18
発明の名称ステープル
出願人マックス株式会社
代理人個人,個人,個人,個人
主分類A01G 9/12 20060101AFI20250924BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】ガイド要素に植物の茎や枝などを保持可能なステープルにおいて、螺旋状に変形しやすいステープルを提供すること。
【解決手段】本開示に係るステープルは、可撓性を有する線材から形成され、延伸する対象物を包囲するように螺旋状に変形させることにより対象物と係合可能な先端部を有するステープルであって、変形後の状態において対象物と対向することになる先端部の内周部、内周部とは反対側の先端部の外周部、または内周部及び外周部の双方には、変形促進部が形成されている。
【選択図】図1C
特許請求の範囲【請求項１】
可撓性を有する線材から形成され、
延伸する対象物を包囲するように螺旋状に変形させることにより前記対象物と係合可能な先端部を有するステープルであって、

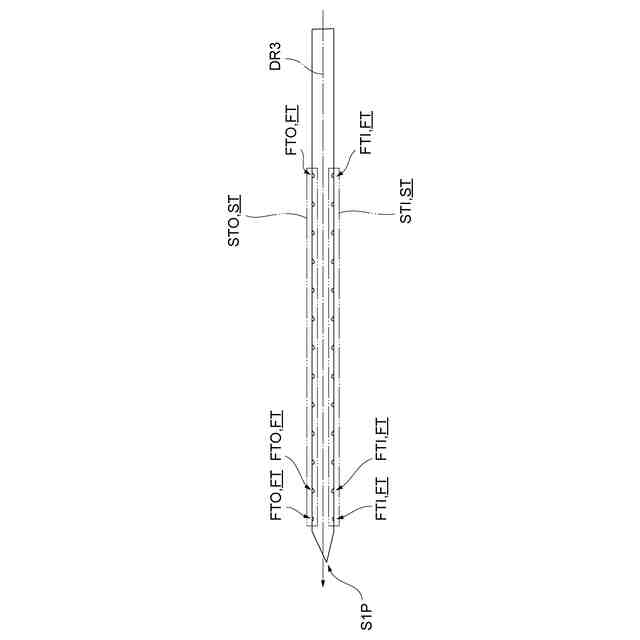

前記変形後の状態において前記対象物と対向することになる前記先端部の内周部、前記内周部とは反対側の前記先端部の外周部、または前記内周部及び前記外周部の双方には、変形促進部が形成されている
ステープル。
続きを表示（約 1,000 文字）【請求項２】
前記変形促進部は、凹部を有する請求項１記載のステープル。
【請求項３】

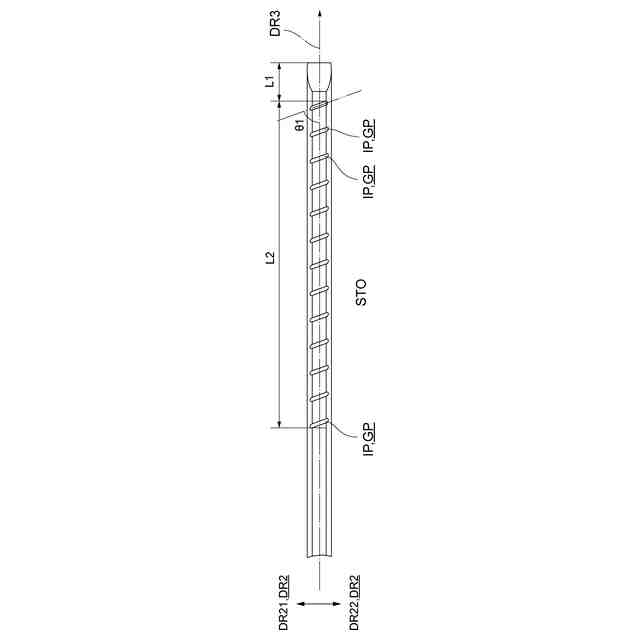

前記凹部は、溝部を有し、
前記変形前の状態において、前記溝部は、前記先端部の延伸方向に対して傾斜する方向に延伸する傾斜部を有する請求項２記載のステープル。
【請求項４】
前記変形前の状態において、前記傾斜部は、前記先端部の延伸方向と垂直な方向に進行するほど前記ステープルの先端に接近するように傾斜して形成され、
前記先端部は、前記垂直な方向に進行しながら前記延伸する対象物を包囲するように螺旋状に変形される
請求項３記載のステープル。
【請求項５】
前記変形前の状態における側面視において、前記傾斜部の延伸方向と前記先端部の延伸方向とのなす角は、５５度以上８５度以下である
請求項３記載のステープル。
【請求項６】
前記対象物の断面を近似する円の直径をＤ１とし、
前記変形前の状態において前記先端部の断面を近似する円の直径をＤ２とするとき、
Ｄ２は、Ｄ１の７５％以上１２５％以下である
請求項５記載のステープル。
【請求項７】
前記先端部の延伸方向に沿って互いに離間して形成された複数の前記凹部を有する請求項２記載のステープル。
【請求項８】
前記対象物の断面を近似する円の直径をＤ１とし、
前記変形前の状態において前記先端部の断面を近似する円の直径をＤ２とするとき、
Ｄ２は、Ｄ１の７５％以上１２５％以下であり、
前記変形前の状態において、前記先端部の延伸方向に沿った７×Ｄ１以上の長さの領域にわたり複数の前記凹部が形成されている
請求項７記載のステープル。
【請求項９】
前記対象物の断面を近似する円の直径をＤ１とするとき、
前記変形前の状態において前記ステープルの先端に最も近い前記凹部の少なくとも一部は、前記ステープルの先端から１．４×Ｄ１以上３．５×Ｄ１以下の位置に形成されている、
請求項２記載のステープル。
【請求項１０】
前記先端部は、
前記凹部が形成されている第１部と、
前記第1部と連続し、先端にかけて傾斜する第２部とを有し、
前記凹部は、前記第２部に隣接した位置に形成されている、
請求項２に記載のステープル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ステープルに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ワイヤ、梁、紐、棒、パイプ、樹木の枝等のガイド要素に、植物や樹木等の茎、蔓、枝等を保持させるためのステープルが知られている。
【０００３】

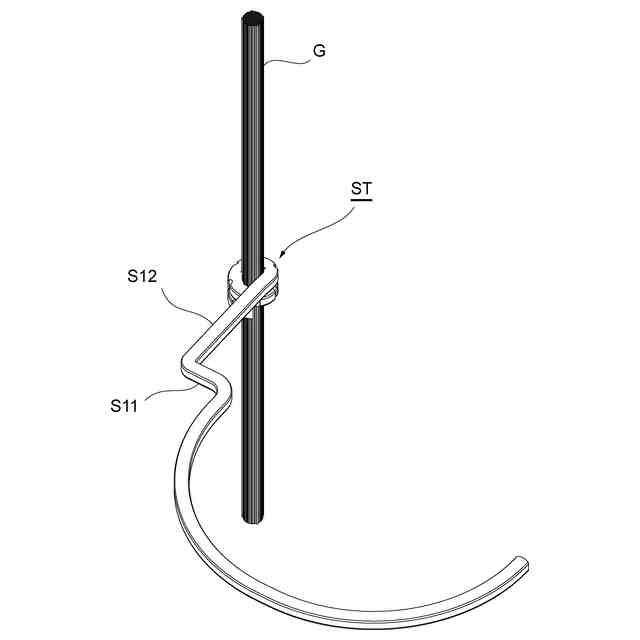

特許文献１乃至特許文献３には、このようなステープル及びステープルを用いて結束するための結束機が開示されている。特許文献２に記載されているステープルは、２つの脚部とこれら脚部を接続する本体部（「クラウン」と呼ばれる場合もある。）を備え、一方の脚部の先端部が対象物の外周を螺旋状に進行するように先端部を変形させることにより、ガイド要素（「対象物」と呼ばれる場合もある。）と係合する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－７４００７号公報
特開２０２３－１３３０７号公報
特開２０２３－１３３１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ステープルを変形させる際に、先端部が螺旋状に変形しないことや、他の部分に負荷がかかって座屈してしまうことがある。
【０００６】
そこで本発明は、螺旋状に変形しやすいステープルを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本出願は、ガイド要素に植物の茎や枝などを保持可能なステープルであって、可撓性を有する線材から形成され、延伸する対象物を包囲するように螺旋状に変形させることにより前記対象物と係合可能な先端部を有するステープルであって、前記変形後の状態において前記対象物と対向することになる前記先端部の内周部、前記内周部とは反対側の前記先端部の外周部、または前記内周部及び前記外周部の双方には、変形促進部が形成されているステープルを開示する。
【０００８】
ここでステープル（「線状結束材」と呼ばれる場合がある。）は、塑性変形可能な可撓性を有する線材から形成され、変形することにより対象物に係合するための部材（表面がめっき処理又は樹脂等でコーティングされたものを含む。）を含む。ステープルは、ワイヤ、クリップ、針金または結束具等と呼ばれる場合もある。
【０００９】

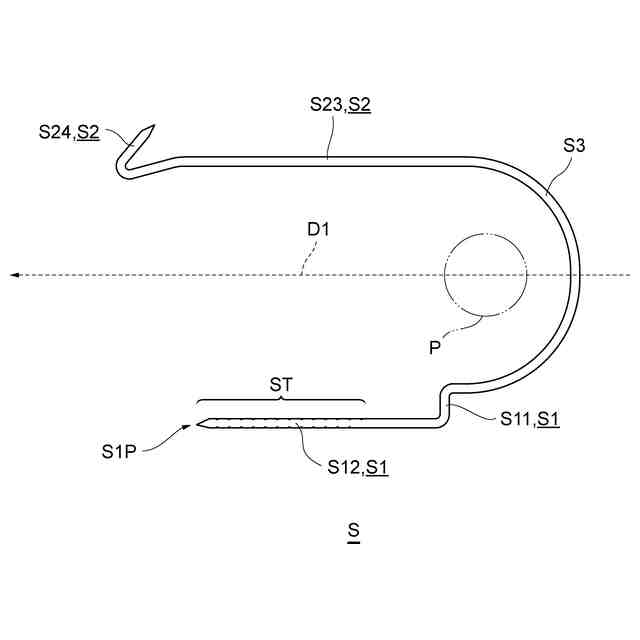

なおステープルは、２つの脚部と、２つの脚部を接続する接続部（クラウン部と呼ばれる場合がある。）を含む任意の形状から構成されてよい。ここで２つの脚部は平行な線分状に形成されてもよいし、平行でない線分、曲線、またはそれらの組み合わせから形成されてもよい。クラウン部は、直線的に形成されてもよいし、湾曲して形成されてもよい。例えばステープルは、本実施形態に例示されるように、非対称な形状を有してもよい。
【００１０】

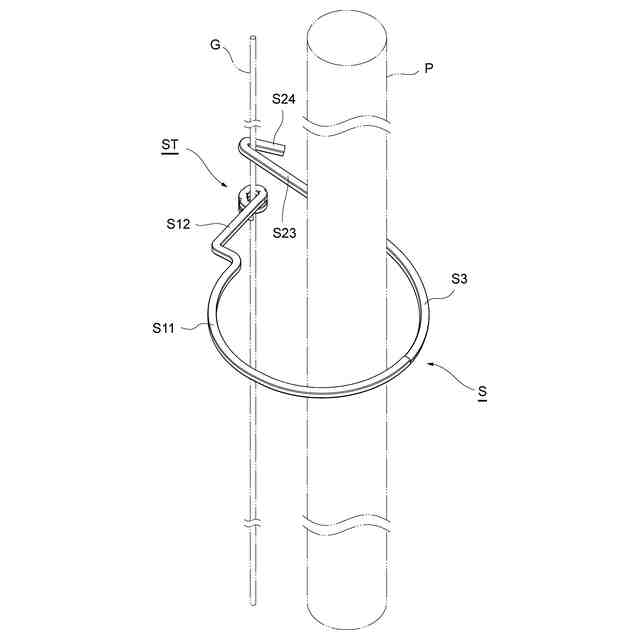

また結束とは、ステープルを用いて一方の対象物と他方の対象物との相対的移動を拘束することを含む。例えば、一方の対象物（「第２対象物」と呼ばれる場合があり、例えば植物等である。）をステープルで包囲した状態で、このステープルの例えば両端部（２つの先端部）を他方の対象物（「第１対象物」、「ガイド」または「ガイド要素」等と呼ばれる場合があり、例えばワイヤ、梁、紐、棒、パイプ、樹木の枝等である。）に係合させることにより、対象物の結束が実現されてもよい。
【図面の簡単な説明】
（【００１１】以降は省略されています）
