公開番号2025140421
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039822
出願日2024-03-14
発明の名称炭化水素トラップ、排気浄化装置およびハイブリッド車両
出願人本田技研工業株式会社,東ソー株式会社
代理人個人,個人
主分類B01J 20/18 20060101AFI20250919BHJP(物理的または化学的方法または装置一般)
要約【課題】排気中に含まれる炭化水素の所定の温度域における吸着率を向上させることが可能な炭化水素トラップを提供する。

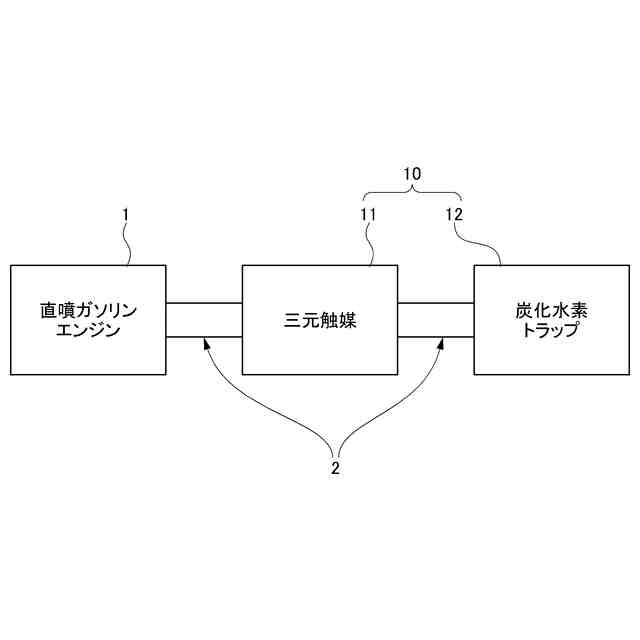

【解決手段】炭化水素トラップ12は、直噴ガソリンエンジン1の排気中に含まれる炭化水素の吸着に用いられる。炭化水素トラップ12は、多孔質基材の孔部の表面に炭化水素吸着材が担持されている。炭化水素吸着材は、排気中に含まれるオレフィンを吸着することが可能な第一ゼオライトと、排気中に含まれるパラフィンおよび芳香族化合物を吸着することが可能な第二ゼオライトと、を含む。第一ゼオライトは、第一温度域において、オレフィンを吸着し、第一温度域よりも温度が高い第二温度域において、オレフィンを脱離する。第二ゼオライトは、第一温度域において、パラフィンおよび芳香族化合物を脱離し、第二温度域において、パラフィンおよび芳香族化合物を吸着する。
【選択図】図1
特許請求の範囲【請求項１】
内燃機関の排気中に含まれる炭化水素の吸着に用いられる炭化水素トラップであって、
多孔質基材の孔部の表面に炭化水素吸着材が担持されており、
前記炭化水素吸着材は、前記排気中に含まれるオレフィンを吸着することが可能な第一ゼオライトと、前記排気中に含まれるパラフィンおよび芳香族化合物を吸着することが可能な第二ゼオライトと、を含み、

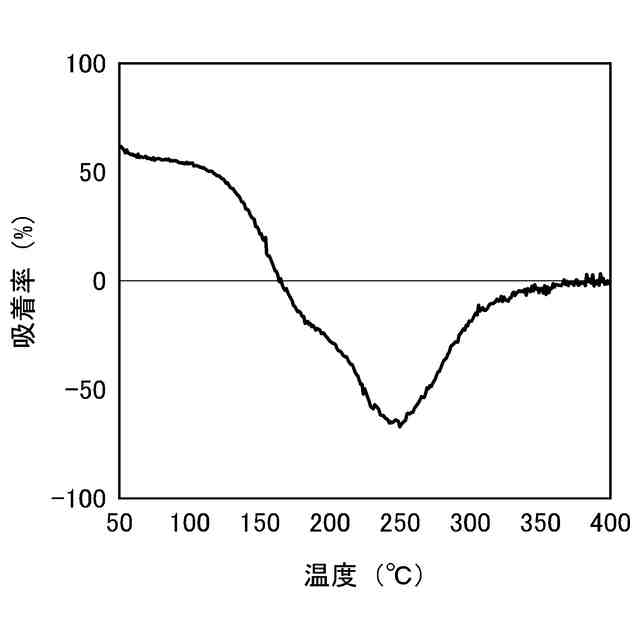

前記第一ゼオライトは、第一温度域において、前記オレフィンを吸着し、前記第一温度域よりも温度が高い第二温度域において、前記オレフィンを脱離し、

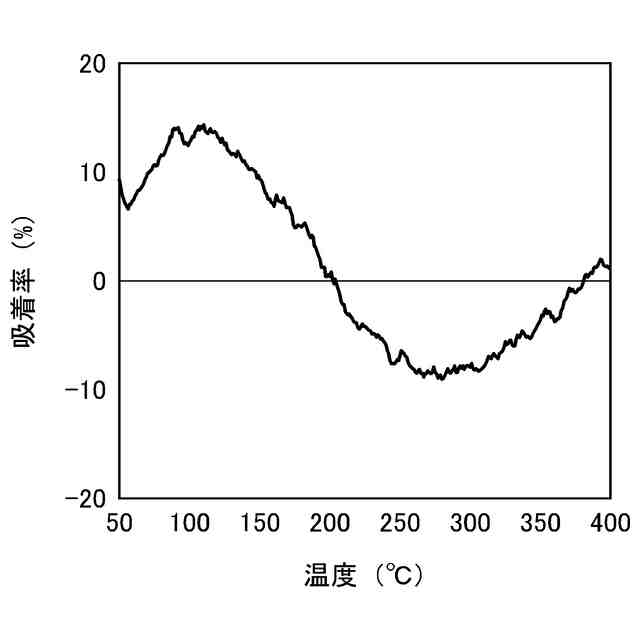

前記第二ゼオライトは、前記第一温度域において、前記パラフィンおよび芳香族化合物を脱離し、前記第二温度域において、前記パラフィンおよび芳香族化合物を吸着する、炭化水素トラップ。
続きを表示（約 1,000 文字）【請求項２】
前記多孔質基材の孔部の表面に、前記第一ゼオライトと、前記第二ゼオライトと、を含む層が形成されている、または、前記多孔質基材の孔部の表面に、前記第一ゼオライトを含む層と、前記第二ゼオライトを含む層と、が積層されている、請求項１に記載の炭化水素トラップ。
【請求項３】

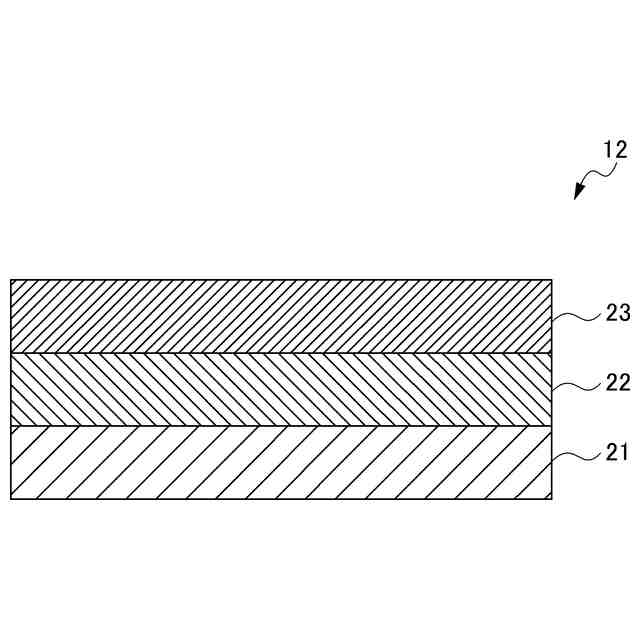

前記多孔質基材の孔部の表面に、前記第一ゼオライトを含む層と、前記第二ゼオライトを含む層と、が順次積層されている、請求項２に記載の炭化水素トラップ。
【請求項４】
前記第一ゼオライトに対する前記第二ゼオライトの比率は、前記オレフィンに対する前記パラフィンおよび芳香族化合物の比率に対応している、請求項１から３のいずれか一項に記載の炭化水素トラップ。
【請求項５】
前記第一ゼオライトは、銀イオン交換ゼオライトであり、
前記第二ゼオライトは、銅イオン交換ゼオライトである、請求項１から３のいずれか一項に記載の炭化水素トラップ。
【請求項６】
前記第一ゼオライトは、細孔径が４Å未満であり、
前記第二ゼオライトは、細孔径が４Å以上である、請求項１から３のいずれか一項に記載の炭化水素トラップ。
【請求項７】
前記第一ゼオライトは、ＣＨＡ型ゼオライトであり、
前記第二ゼオライトは、ＦＡＵ型ゼオライトである、請求項６に記載の炭化水素トラップ。
【請求項８】
前記炭化水素吸着材は、前記排気中に含まれるパラフィンおよび芳香族化合物を吸着することが可能な第三ゼオライトをさらに含み、

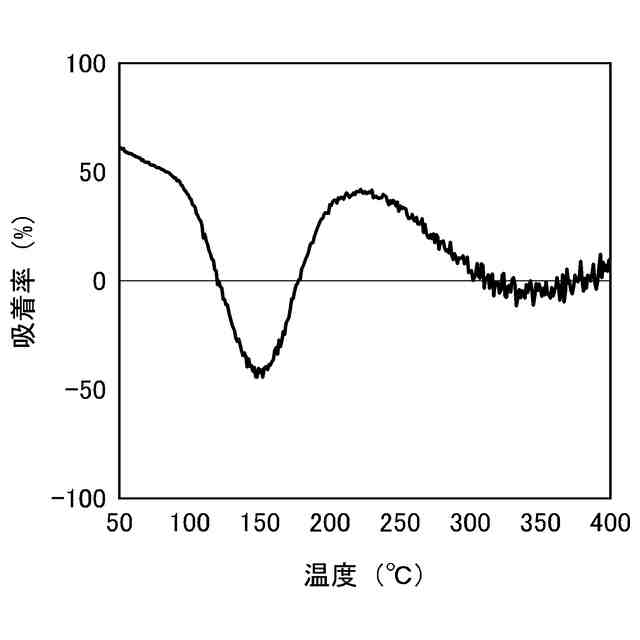

前記第三ゼオライトは、前記第一温度域において、前記パラフィンおよび芳香族化合物を吸着し、前記第二温度域において、前記パラフィンおよび芳香族化合物を脱離し、

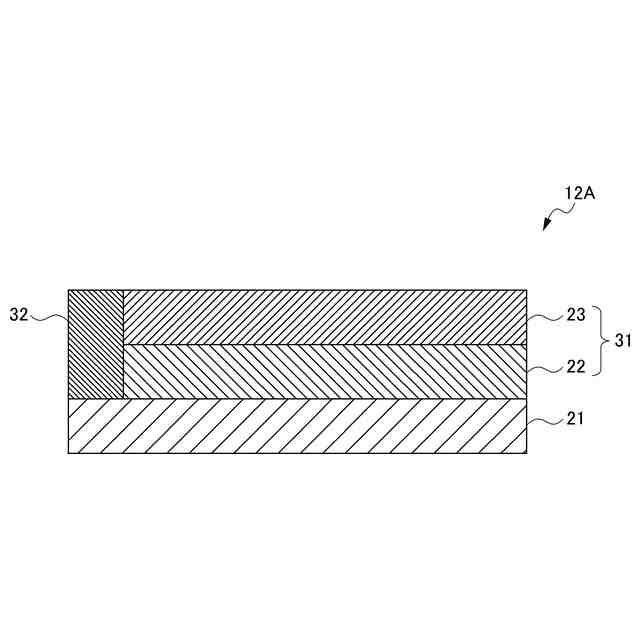

前記多孔質基材の孔部の表面に、前記第一ゼオライトと、前記第二ゼオライトと、を含む第一領域と、前記第三ゼオライトを含む第三領域と、が、重ならずに配置されている、請求項１から３のいずれか一項に記載の炭化水素トラップ。
【請求項９】
前記第三ゼオライトは、セシウム交換ゼオライトである、請求項８に記載の炭化水素トラップ。
【請求項１０】
前記第三ゼオライトは、細孔径が４Å以上である、請求項８に記載の炭化水素トラップ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、炭化水素トラップ、排気浄化装置およびハイブリッド車両に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、気候変動の緩和または影響軽減を目的とした取り組みが継続され、この実現に向けて排気浄化装置に関する研究開発が実施されている。排気浄化装置は、内燃機関の排気通路に設けられ、三元触媒を備えるが、例えば、内燃機関の冷間始動時に、三元触媒が活性化温度に達していない。そのため、排気中に含まれる炭化水素を吸着するために、排気浄化装置に炭化水素トラップが設けられている。炭化水素トラップは、例えば、ハニカム基材に炭化水素吸着材が担持されている。
【０００３】
特許文献１には、内燃機関の排気通路に設けられ、三元触媒と内燃機関の排気中に含まれる炭化水素を吸着する炭化水素吸着材とを備えた排気浄化装置が記載されている。ここで、炭化水素吸着材は、ケイバン比が５～４５である第１ゼオライトからなる第１ゼオライト層と、ケイバン比が１０～１００である第２ゼオライトからなる第２ゼオライト層と、を備える。また、第１ゼオライトは、Ｃｕイオン又はＣｒイオンによりイオン交換された、ＦＡＵ型ゼオライトまたはＢＥＡ型ゼオライトであり、第２ゼオライトは、Ｃｓイオン、ＲｂイオンまたはＫイオンによりイオン交換された、ＭＦＩ型ゼオライト、ＦＡＵ型ゼオライト、ＢＥＡ型ゼオライトまたはＹＦＩ型ゼオライトである。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－３５７１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、排気中に含まれる炭化水素の所定の温度域における吸着率を向上させることが望まれている。
【０００６】
本発明は、排気中に含まれる炭化水素の所定の温度域における吸着率を向上させることが可能な炭化水素トラップを提供することを目的とする。
【課題を解決するための手段】
【０００７】

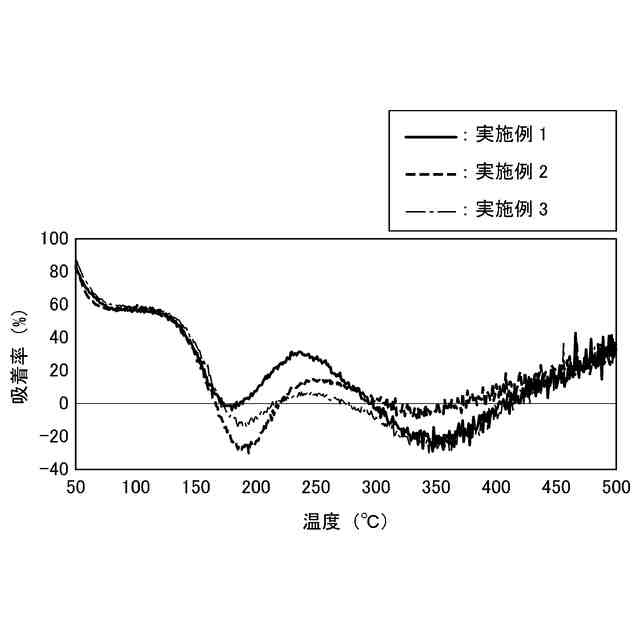

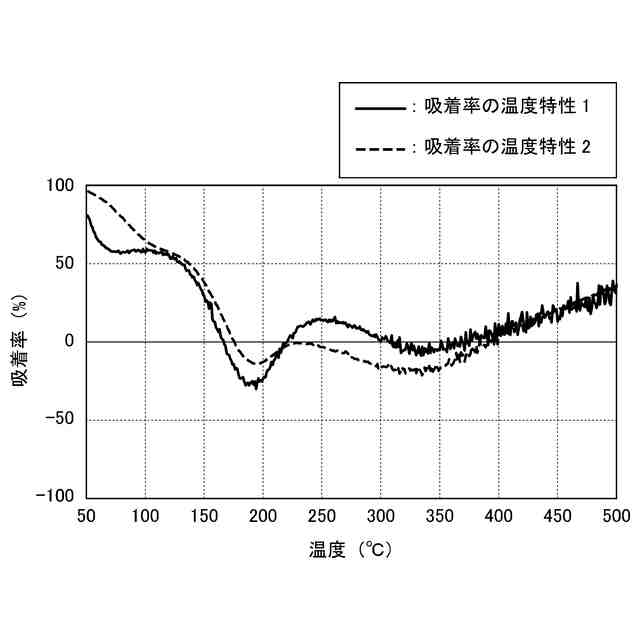

（１）内燃機関の排気中に含まれる炭化水素の吸着に用いられる炭化水素トラップであって、多孔質基材の孔部の表面に炭化水素吸着材が担持されており、前記炭化水素吸着材は、前記排気中に含まれるオレフィンを吸着することが可能な第一ゼオライトと、前記排気中に含まれるパラフィンおよび芳香族化合物を吸着することが可能な第二ゼオライトと、を含み、前記第一ゼオライトは、第一温度域において、前記オレフィンを吸着し、前記第一温度域よりも温度が高い第二温度域において、前記オレフィンを脱離し、前記第二ゼオライトは、前記第一温度域において、前記パラフィンおよび芳香族化合物を脱離し、前記第二温度域において、前記パラフィンおよび芳香族化合物を吸着する、炭化水素トラップ。
【０００８】
（２）前記多孔質基材の孔部の表面に、前記第一ゼオライトと、前記第二ゼオライトと、を含む層が形成されている、または、前記多孔質基材の孔部の表面に、前記第一ゼオライトを含む層と、前記第二ゼオライトを含む層と、が積層されている、（１）に記載の炭化水素トラップ。
【０００９】
（３）前記多孔質基材の孔部の表面に、前記第一ゼオライトを含む層と、前記第二ゼオライトを含む層と、が順次積層されている、（２）に記載の炭化水素トラップ。
【００１０】
（４）前記第一ゼオライトに対する前記第二ゼオライトの比率は、前記オレフィンに対する前記パラフィンおよび芳香族化合物の比率に対応している、（１）から（３）のいずれか一項に記載の炭化水素トラップ。
（【００１１】以降は省略されています）
