公開番号2025140237
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039487
出願日2024-03-13
発明の名称高周波拡散シート
出願人住友ベークライト株式会社
代理人個人,個人,個人
主分類H05K 9/00 20060101AFI20250919BHJP(他に分類されない電気技術)
要約【課題】高周波領域の電磁波を、優れた拡散性をもって拡散させることで、建築物内の広範囲において、高周波領域の電磁波であっても、通信機器により電磁波を良好に受信可能とし得る高周波拡散シートを提供すること。

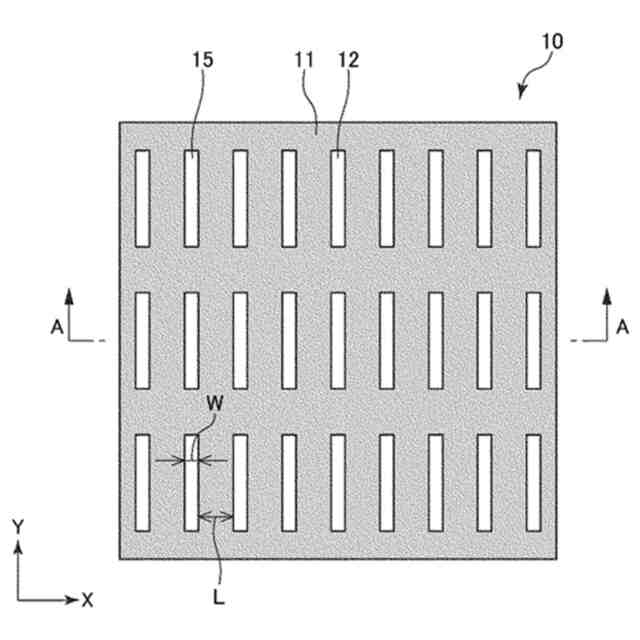

【解決手段】本発明の高周波拡散シート10は、高周波領域の電磁波を拡散させるために用いられ、電磁波遮蔽性を有する電磁波遮蔽層11を備えるものであり、高周波拡散シート10の平面視においてパターニングされており、電磁波遮蔽層11の厚さ方向に貫通する開口部15を有し、前記開口部の平均開口幅をW[mm]、隣接する前記開口部同士の平均離間距離をL[mm]、前記電磁波の波長をλ[mm]としたとき、W/λおよびL/λは、それぞれ、0.3≦W/λ≦1.5、および、0.2≦L/λ≦1.3の範囲内であることを満足する。
【選択図】図1
特許請求の範囲【請求項１】
高周波領域の電磁波が透過する際に、該電磁波を拡散させるために用いられ、電磁波遮蔽性を有する電磁波遮蔽層を備える高周波拡散シートであって、

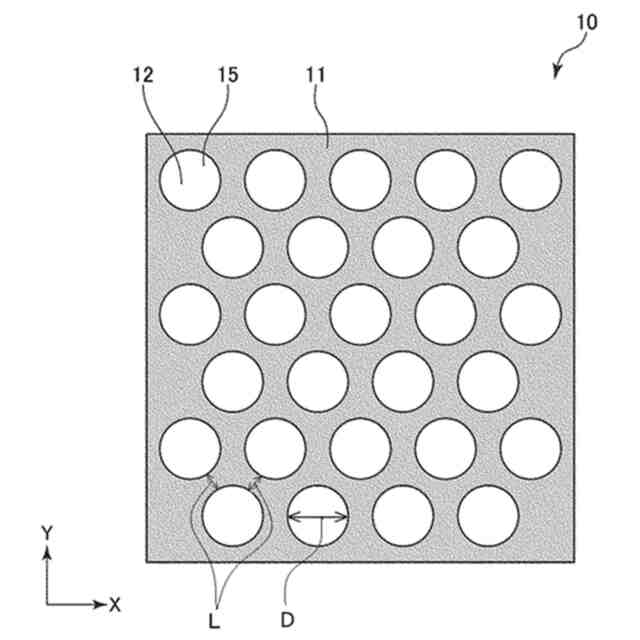

前記電磁波遮蔽層は、当該高周波拡散シートの平面視においてパターニングされており、前記電磁波遮蔽層の厚さ方向に貫通する複数の開口部を有し、
前記開口部の平均開口幅をＷ［ｍｍ］、隣接する前記開口部同士の平均離間距離をＬ［ｍｍ］、前記電磁波の波長をλ［ｍｍ］としたとき、Ｗ／λおよびＬ／λは、それぞれ、０．３≦Ｗ／λ≦１．５、および、０．２≦Ｌ／λ≦１．３の範囲内であることを特徴とする高周波拡散シート。
続きを表示（約 780 文字）【請求項２】

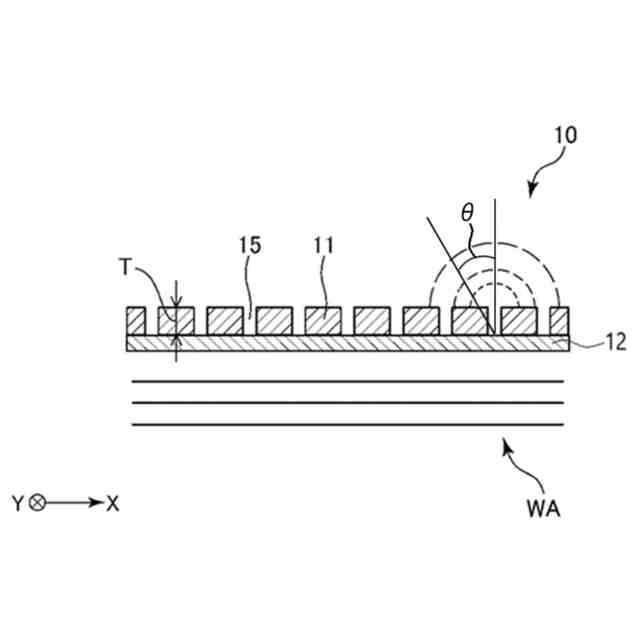

前記電磁波が当該高周波拡散シートを透過した際に、前記開口部において拡散された前記電磁波のうち、最も高い強度で拡散された前記電磁波の放射角度θを、前記開口部から拡散されることなく直進する前記電磁波に対する傾斜角度としたとき、
前記放射角度θは、３０°超９０°以下である請求項１に記載の高周波拡散シート。
【請求項３】

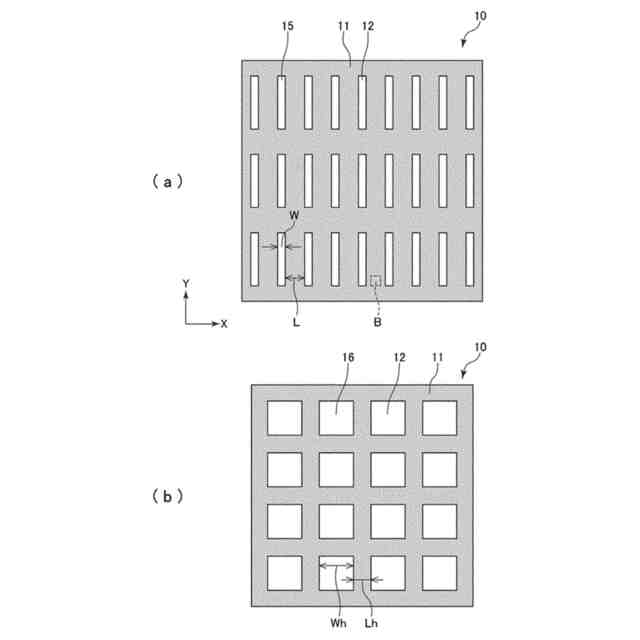

前記開口部は、平面視形状が長方形状をなしている請求項１に記載の高周波拡散シート。
【請求項４】
前記電磁波遮蔽層は、前記電磁波を反射または吸収させることで前記電磁波を遮蔽するものである請求項１に記載の高周波拡散シート。
【請求項５】
前記電磁波遮蔽層は、金属薄膜層、または、金属粉とバインダー樹脂とを含んで構成される金属粉含有接着剤層である請求項１に記載の高周波拡散シート。
【請求項６】
当該高周波拡散シートは、透明性を有する樹脂フィルムを有し、前記電磁波遮蔽層は、前記樹脂フィルムに接合して設けられている請求項１に記載の高周波拡散シート。
【請求項７】
当該高周波拡散シートは、前記電磁波が透過する際に、前記開口部により、前記電磁波が回折されることで、拡散するよう構成されている請求項１に記載の高周波拡散シート。
【請求項８】
前記電磁波遮蔽層は、その平均厚さＴが０．０１μｍ以上７０．０μｍ以下である請求項１に記載の高周波拡散シート。
【請求項９】
前記電磁波の周波数は、１ＧＨｚ以上８０ＧＨｚ以下である請求項１に記載の高周波拡散シート。
【請求項１０】

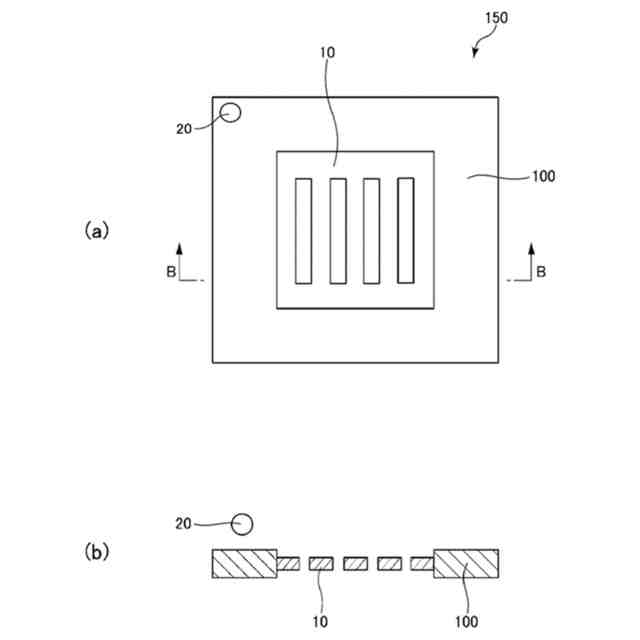

当該高周波拡散シートは、建築物が備える、前記電磁波の透過が許容される透過領域に貼付して使用される請求項１に記載の高周波拡散シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、高周波拡散シートに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、携帯電話、スマートフォン、タブレット、モバイルパソコン等の通信機器の高速化、高容量化に伴い、これら通信機器で受信する電磁波（電磁信号）として、１ＧＨｚ以上８０ＧＨｚ以下のような高周波領域のものを用いることが提案されている（例えば、特許文献１参照）。
【０００３】
このような高周波領域の電磁波は、低周波領域のものと比較すると、直進性（指向性）が高い。そのため、建築物内において通信機器により電磁波を受信する際には、電磁波の透過が許容される窓部等の透過領域を透過した電磁波が拡散すなわち回折されず、その結果、建築物内の広範囲において、良好に電磁波を受信することができなくなると言う問題が生じる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－１９０９２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、高周波領域の電磁波を、優れた拡散性をもって拡散させることで、例えば、建築物内の広範囲において、高周波領域の電磁波であっても、通信機器により電磁波を良好に受信可能とし得る高周波拡散シートを提供することにある。
【課題を解決するための手段】
【０００６】
このような目的は、下記（１）～（１０）に記載の本発明により達成される。
（１）高周波領域の電磁波が透過する際に、該電磁波を拡散させるために用いられ、電磁波遮蔽性を有する電磁波遮蔽層を備える高周波拡散シートであって、
前記電磁波遮蔽層は、当該高周波拡散シートの平面視においてパターニングされており、前記電磁波遮蔽層の厚さ方向に貫通する複数の開口部を有し、
前記開口部の平均開口幅をＷ［ｍｍ］、隣接する前記開口部同士の平均離間距離をＬ［ｍｍ］、前記電磁波の波長をλ［ｍｍ］としたとき、Ｗ／λおよびＬ／λは、それぞれ、０．３≦Ｗ／λ≦１．５、および、０．２≦Ｌ／λ≦１．３の範囲内であることを特徴とする高周波拡散シート。
【０００７】
（２）前記電磁波が当該高周波拡散シートを透過した際に、前記開口部において拡散された前記電磁波のうち、最も高い強度で拡散された前記電磁波の放射角度θを、前記開口部から拡散されることなく直進する前記電磁波に対する傾斜角度としたとき、
前記放射角度θは、３０°超９０°以下である上記（１）に記載の高周波拡散シート。
【０００８】
（３）前記開口部は、平面視形状が長方形状をなしている上記（１）または（２）に記載の高周波拡散シート。
【０００９】
（４）前記電磁波遮蔽層は、前記電磁波を反射または吸収させることで前記電磁波を遮蔽するものである上記（１）ないし（３）のいずれかに記載の高周波拡散シート。
【００１０】
（５）前記電磁波遮蔽層は、金属薄膜層、または、金属粉とバインダー樹脂とを含んで構成される金属粉含有接着剤層である上記（１）ないし（４）のいずれかに記載の高周波拡散シート。
（【００１１】以降は省略されています）
