公開番号2025139883
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038965
出願日2024-03-13
発明の名称電動オイルポンプおよび電動オイルポンプの起動方法
出願人NTN株式会社
代理人個人,個人,個人,個人,個人
主分類F04C 15/00 20060101AFI20250919BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】ポンプロータの固着を解消する電動オイルポンプおよび電動オイルポンプの起動方法を提供する。
【解決手段】この電動オイルポンプ(1)は、ポンプロータ(2)と前記ポンプロータ(2)を収容するポンプハウジング(3)とを有するオイルポンプ部(5)と、モータステータ(6)とモータロータ(7)と前記モータステータ(6)および前記モータロータ(7)を収容するモータハウジング(8)とを有するモータ部(9)とを備える。前記モータロータ(7)から突出した回転軸が前記ポンプロータ(2)に接続されており、前記モータステータ(6)に対して前記モータロータ(7)が軸方向にオフセットしている。

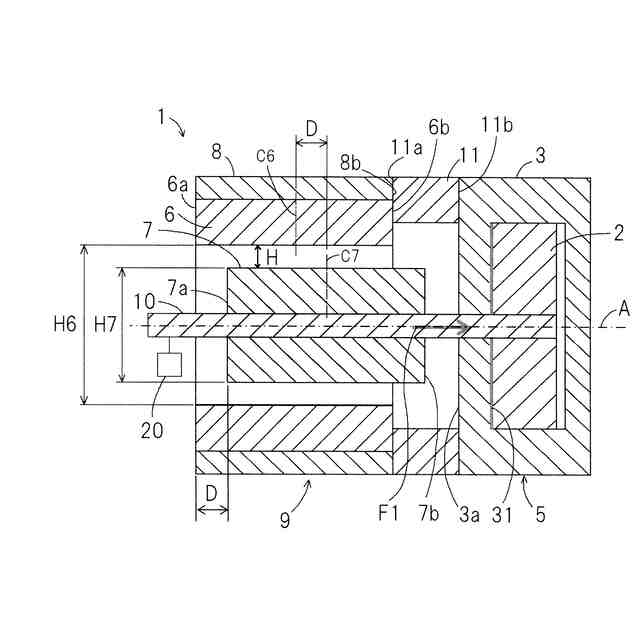

【選択図】図1
特許請求の範囲【請求項１】
ポンプロータと前記ポンプロータを収容するポンプハウジングとを有するオイルポンプ部と、
モータステータとモータロータと前記モータステータおよび前記モータロータを収容するモータハウジングとを有するモータ部とを備えた電動オイルポンプであって、
前記モータロータから突出した回転軸が前記ポンプロータに接続されており、
前記モータステータに対して前記モータロータが軸方向にオフセットしている電動オイルポンプ。
続きを表示（約 760 文字）【請求項２】
請求項１に記載の電動オイルポンプにおいて、前記モータハウジングと前記ポンプハウジングとが熱伝導率が高い高熱伝導部材を介して接続されている電動オイルポンプ。
【請求項３】
請求項１または２に記載の電動オイルポンプにおいて、前記モータ部は、前記モータロータの位相を検出する位相検出器を有する電動オイルポンプ。
【請求項４】
請求項２に記載の電動オイルポンプにおいて、前記高熱伝導部材は、前記モータハウジングおよび前記ポンプハウジングのいずれか一方と一体に形成されている電動オイルポンプ。
【請求項５】
ポンプロータと前記ポンプロータを収容するポンプハウジングとを有するオイルポンプ部と、
モータステータとモータロータと前記モータステータおよび前記モータロータを収容するモータハウジングとを有するモータ部とを備える電動オイルポンプの起動方法であって、
前記モータステータに対して前記モータロータを軸方向にオフセットさせておき、

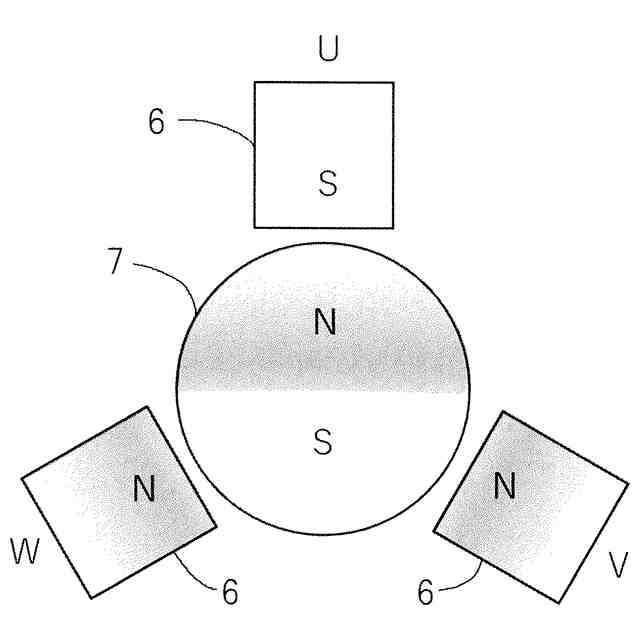

前記電動オイルポンプを起動する際のモータ始動時に前記モータステータと前記モータロータとの間に斥力が働く位相で前記モータステータに通電する電動オイルポンプの起動方法。
【請求項６】

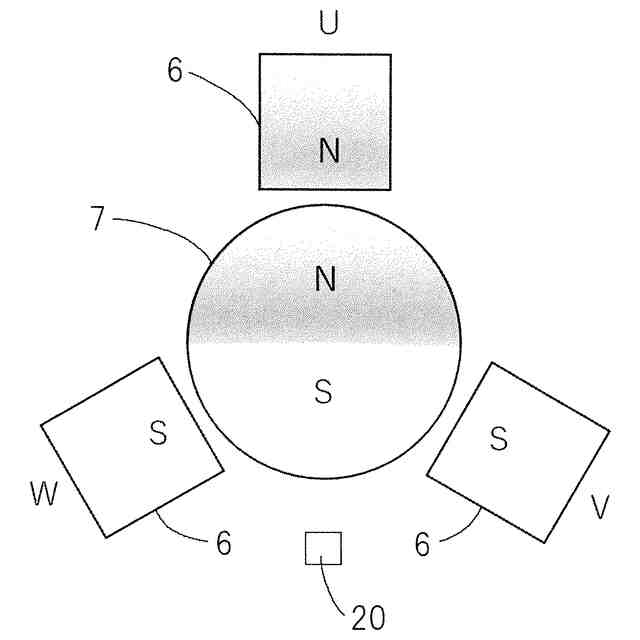

請求項５に記載の電動オイルポンプの起動方法において、モータ停止時に前記モータステータと前記モータロータとの間に引力が働く位相で通電し、停止中の前記モータロータの位相を所定の位置に矯正する電動オイルポンプの起動方法。
【請求項７】
請求項５または６に記載の電動オイルポンプの起動方法において、モータ始動前に、前記ポンプロータまたは前記ポンプハウジングを加熱する電動オイルポンプの起動方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両等に搭載する電動オイルポンプおよび電動オイルポンプの起動方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
電動オイルポンプは、例えば車両のオートマチックギア等、各種の油圧作動機器に対して油圧を供給する。電動オイルポンプは、モータにより駆動される。
【０００３】
車両に搭載されるなど、広い温度範囲で使用される電動オイルポンプでは、寒冷地での始動時などの低温環境において粘度が増加したオイルによってポンプロータの固着が発生し、ポンプの始動が困難になる場合がある。
【０００４】
そこで、固着して起動できないポンプに対して、電動モータを正逆交互に駆動することにより、固着状態を解消する方法がある（例えば、特許文献１）。
【０００５】
また、低温起動時に通常作動時の制限を超えた電流で駆動することにより、固着を解消するのに十分なトルクを電動モータに発生させる方法もある（例えば、特許文献２）。
【先行技術文献】
【特許文献】
【０００６】
特開２００２－２４９０５９号公報
特開２００８－２３８８８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１のように電動モータを正逆交互に駆動するだけでは、起動と同じ方向のモータの回転力による剪断力しか固着面に与えることができず、固着状態を解消できないことがある。
【０００８】
特許文献２のように通常作動時の制限を超えた電流で駆動するには、それに対応可能な回路やモータが必要であり、装置の大型化やコスト増加となる。また、固着面には起動と同じ方向のモータの回転力による剪断力しか与えることができず、固着状態を解消できないことがある。
【０００９】
本発明は、上記課題を解決するためになされたものであって、装置の大型化やコスト増加することなくポンプロータの固着を解消する電動オイルポンプおよび電動オイルポンプの起動方法を提供することを目的とする。
【課題を解決するための手段】
【００１０】

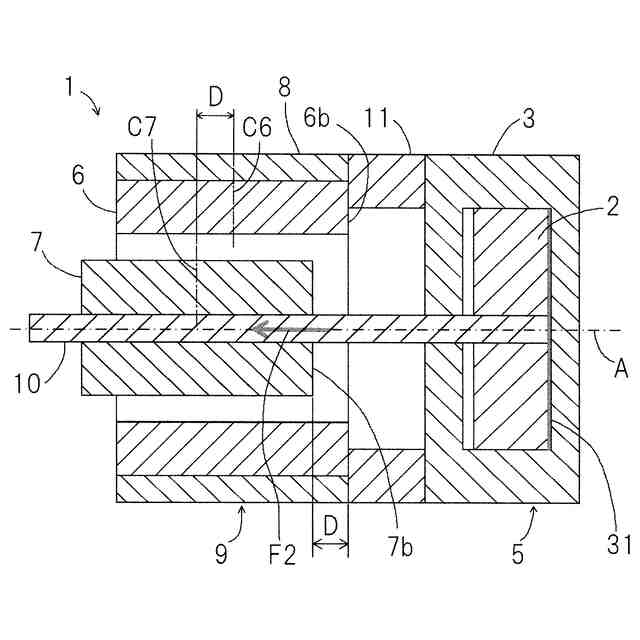

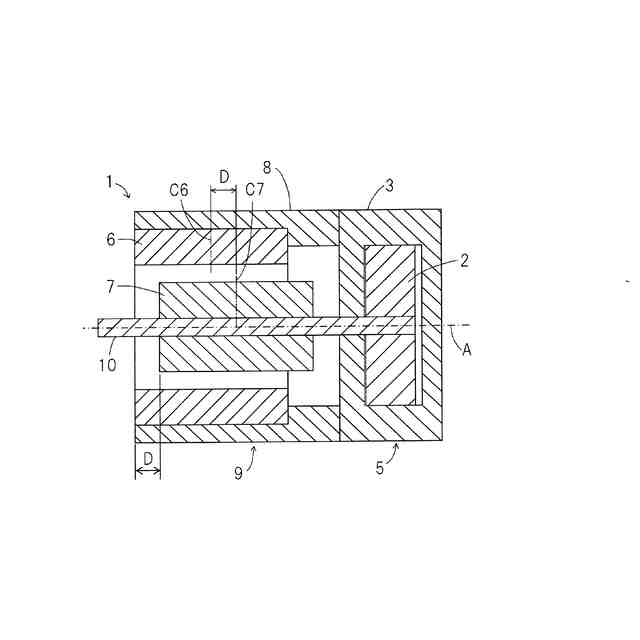

上記目的を達成するために、本発明に係る電動オイルポンプは、ポンプロータと前記ポンプロータを収容するポンプハウジングとを有するオイルポンプ部と、モータステータとモータロータと前記モータステータおよび前記モータロータを収容するモータハウジングとを有するモータ部とを備える。前記モータロータから突出した回転軸が前記ポンプロータに接続されており、前記モータステータに対して前記モータロータが軸方向にオフセットしている。ここで、「軸方向にオフセット」とは、モータステータの中央位置Ｃ６に対してモータロータの中央位置Ｃ７が軸方向にずれていることをいう。
（【００１１】以降は省略されています）
