公開番号2025139167
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037964
出願日2024-03-12
発明の名称防水構造
出願人新電元工業株式会社
代理人個人,個人,個人,個人
主分類H05K 5/06 20060101AFI20250918BHJP(他に分類されない電気技術)
要約【課題】電子機器等の筐体に対するケーブル接続部の防水性を向上可能とする。

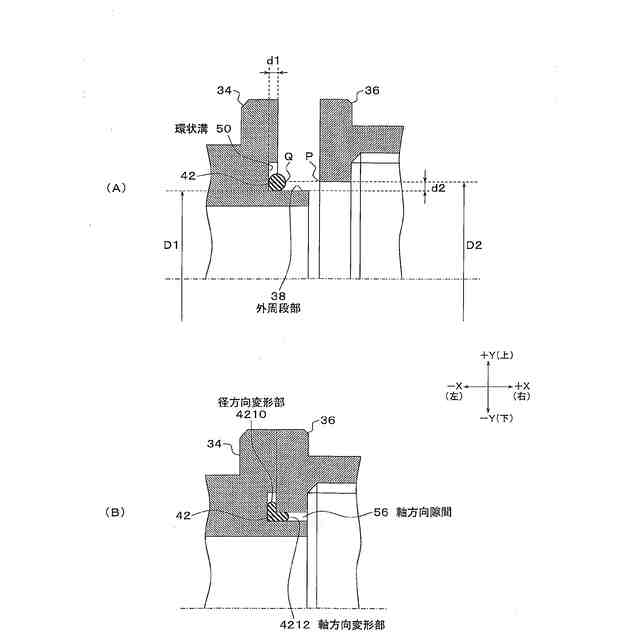

【解決手段】電子機器の防水構造は、第1アダプタ部材34の外周段部38と第2アダプタ部材36の内周段部の間にOリング42が配置される。第1アダプタ部材34と第2アダプタ部材36を軸方向で締め付け固定した場合に、外周段部38と内周段部との間に形成される軸方向の隙間と径方向の隙間の各々に、Oリング42の押圧変形された径方向変形部4210と軸方向変形部4212が圧入されて密閉させる弾性リング押圧構造とする。弾性リング押圧構造は、外周段部38の当接面にOリング42の一部を収納する環状溝が形成され、Oリング42を押圧して径方向に変形した部分を圧入する径方向の隙間d1を形成し、また、外周段部38と内周段部の間にOリング42を押圧して軸方向に変形した部分を圧入する軸方向の隙間d2が形成される。
【選択図】図6
特許請求の範囲【請求項１】
機器筐体側に設けられ、通線穴を備えた外周段部を有する円筒状の第１部材と、
前記外周段部の外側に嵌め込み配置され通線穴を備えた内周段部を有する円筒状の第２部材と、
前記第１部材の外周段部と前記第２部材の内周段部の間に配置される弾性リングと、
を備えた防水構造であって、
前記第１部材と前記第２部材を軸方向で締め付け固定した場合に、前記外周段部と前記内周段部との間に形成される径方向の隙間と軸方向の隙間の各々に、前記弾性リングの押圧変形された部分が圧入されて密閉させる弾性リング押圧構造を備えたことを特徴とする防水構造。
続きを表示（約 960 文字）【請求項２】
請求項１記載の防水構造であって、
前記弾性リング押圧構造は、
前記外周段部の当接面に、前記弾性リングの一部を収納する環状溝が形成されたことを特徴とする防水構造。
【請求項３】
請求項２記載の防水構造であって、
前記環状溝の深さ（ｄ１）を、前記弾性リングの断面外径より小さい所定の深さにしたことを特徴とする防水構造。
【請求項４】
請求項２記載の防水構造であって、
前記環状溝の深さ（ｄ１）を、前記弾性リングの断面外径の半分又は略半分の深さとしたことを特徴とする防水構造。
【請求項５】
請求項１記載の防水構造であって、
前記弾性リング押圧構造は、
前記外周段部の外径面と前記内周段部の内径面との間隔（ｄ２）を、前記内周段部のコーナーエッジ部が、前記外径段部に配置された前記弾性リングの押圧側周面の所定位置に当接する間隔としたことを特徴とする防水構造。
【請求項６】
請求項１記載の防水構造であって、
前記弾性リング押圧構造は、
前記外周段部の外径面と前記内周段部の内径面との間隔（ｄ２）を、前記内周段部のコーナーエッジ部が、前記外径段部に配置された前記弾性リングの押圧側周面の中心位置に当接するように、前記弾性リングの断面外径の半分又は略半分の間隔としたことを特徴とする防水構造。
【請求項７】
請求項２記載の防水構造であって、
前記内周段部のコーナーエッジ部に、面取りにより所定角度（θ）の微小なテーパー押圧面が形成されたことを特徴とする防水構造。
【請求項８】
請求項７記載の防水構造であって、

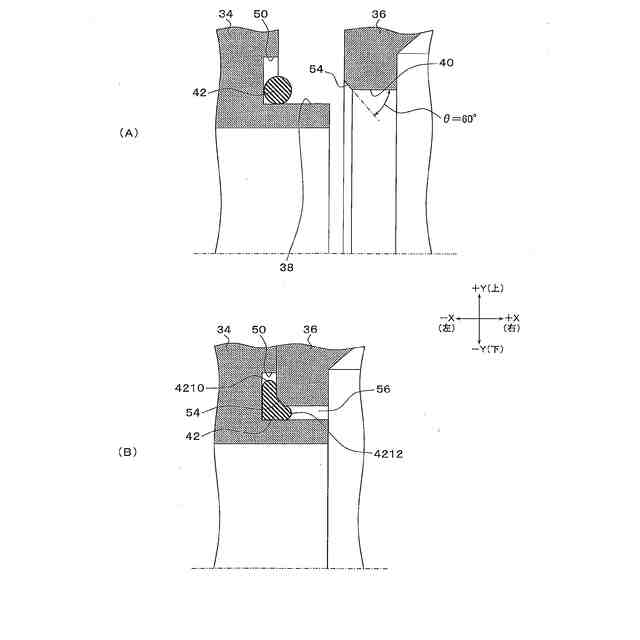

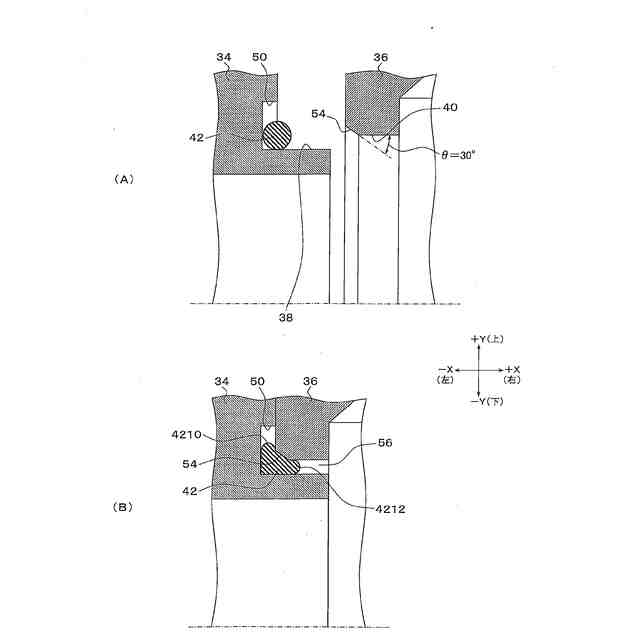

前記テーパー押圧面の角度（θ）を、３０°乃至６０°の範囲内の所定角度としたことを特徴とする防水構造。
【請求項９】
請求項７記載の防水構造であって、

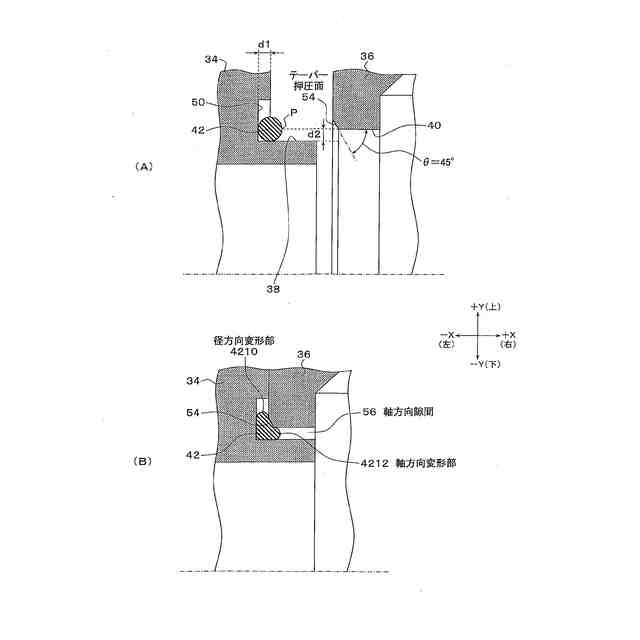

前記テーパー押圧面の角度（θ）を４５°としたことを特徴とする防水構造。
【請求項１０】
請求項２記載の防水構造であって、
前記内周段部のコーナーエッジ部に、アール取りにより微小なアール押圧面が形成されたことを特徴とする防水構造。

発明の詳細な説明【技術分野】
【０００１】

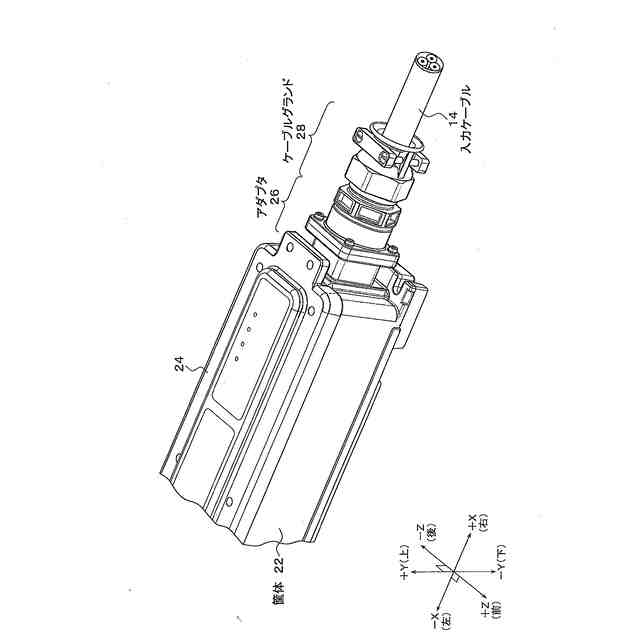

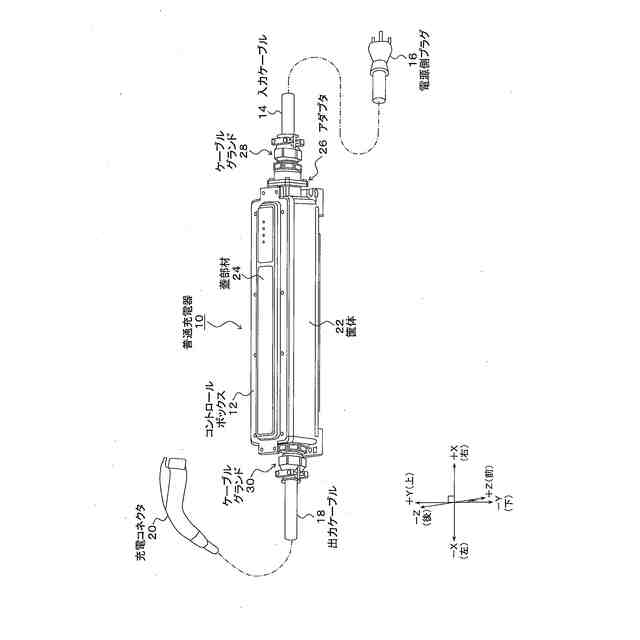

本発明は、電子回路を収納した筐体にケーブルを接続する電子機器等の防水構造に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、筐体に収納された電子回路にコネクタやケーブルグランド等により外部からケーブルを引き込んで接続する場合、筐体のケーブル引込口とコネクタやケーブルグランドとの間にＯリングを用いた防水構造が設けられる。
【０００３】
図１１は従来の防水構造の一例であり、防水構造は筐体側の第１部材１００とケーブル接続側の第２部材１０２で構成され、第１部材１００には通線穴を有する外周段部１０４が設けられ、第２部材１０２には通線穴を有する内周段部１０６が設けられ、外周段部１０４と内周段部１０６の間にはＯリング１０８が配置され、第１部材１００に第２部材１０２を軸方向で締付け固定することで、Ｏリング１０８を密着させた防水構造としている（特許文献１，２）。
【０００４】
ここで、図１１の説明では、Ｘ－Ｙ－Ｚ方向が互いに直交する方向であり、具体的には、第１部材１００と第２部材１０２の一面を正面に見て、Ｘ方向を左右方向とし、Ｙ方向を上下方向とし、Ｚ方向（図１１では図示なし）を前後方向とする。また、Ｘ方向における＋Ｘ側を右側、－Ｘ側を左側とし、Ｙ方向における＋Ｙ側を上側、－Ｙ側を下側とし、Ｚ方向における＋Ｚ側を前側、－Ｚ側を後側とする。この点は従来技術を示した図１２及び本発明の実施形態となる図１～図１０においても同様となる。尚、Ｘ－Ｙ－Ｚ方向は電子機器の任意の一面を正面とした場合に相対的に決まる方向であり、実空間における方向と必ずしも一致するものではない。
【０００５】
図１２は従来の防水構造の他の例であり、第２部材１０２の内周段部１０６のコーナーエッジ部に４５°のテーパー面１１０を形成し、第１部材１００に第２部材１０２を軸方向（左右方向）で締付け固定することで、テーパー面１１０でＯリング１０８を外周段部１０４に押し付けて密着させた防水構造としている（特許文献３）。
【先行技術文献】
【特許文献】
【０００６】
特開２００８－０６０４４２号公報
特開２０２０－２７２５６１号公報
特開２０１８－１４８０８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、図１１に示した従来の防水構造にあっては、第１部材１００に第２部材１０２を締め付け固定した場合のＯリング１０８の変形による接触面は２面であり、また図１２に示したテーパー面１１０を設けた防水構造にあっては、Ｏリング１０８の変形による接触面は３面であり、変形したＯリングには接触していない部分が残ることから、軸方向及び径方向の隙間の密閉性に限界がある。
【０００８】
本発明は、電子機器の筐体に対するケーブル接続部の防水性を向上可能とする防水構造を提供することを目的とする。
【課題を解決するための手段】
【０００９】
（防水構造）

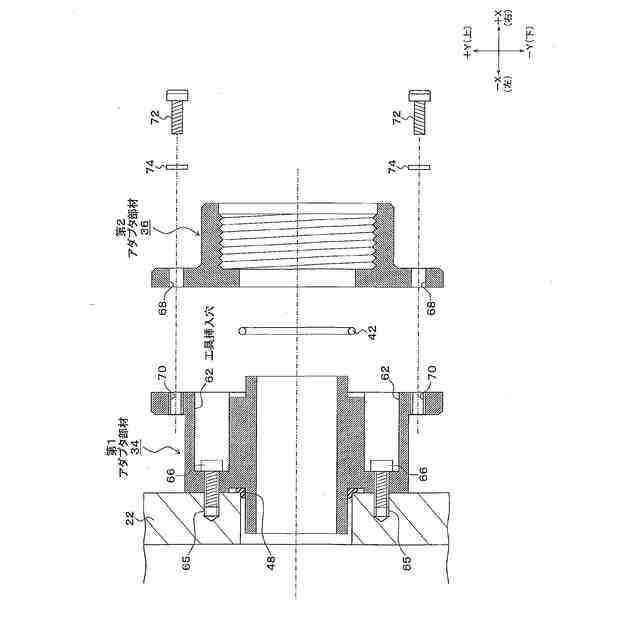

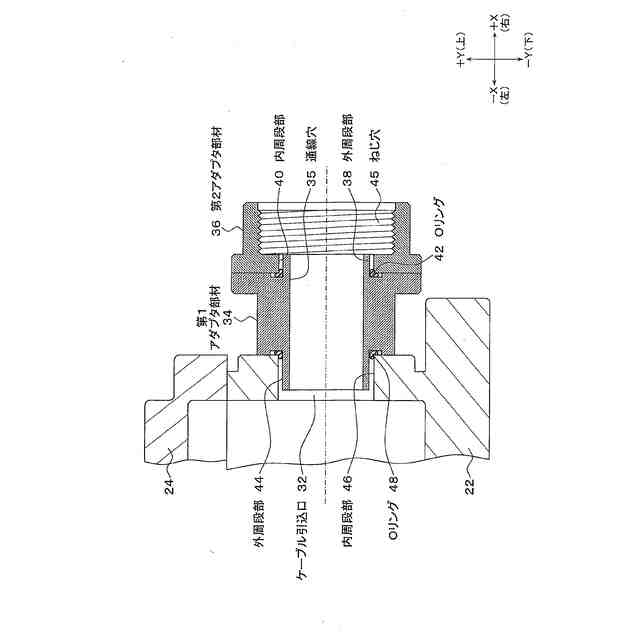

本発明は、機器筐体側に設けられ、通線穴を備えた外周段部を有する円筒状の第１部材と、
外周段部の外側に嵌め込み配置され、通線穴を備えた内周段部を有する円筒状の第２部材と、
第１部材の外周段部と第２部材の内周段部の間に配置される弾性リングと、
を備えた防水構造であって、
第１部材と第２部材を軸方向で締め付け固定した場合に、外周段部と内周段部との間に形成される径方向の隙間と軸方向の隙間の各々に、弾性リングの押圧変形された部分を圧入して密閉させる弾性リング押圧構造を備えたことを特徴とする。
【００１０】

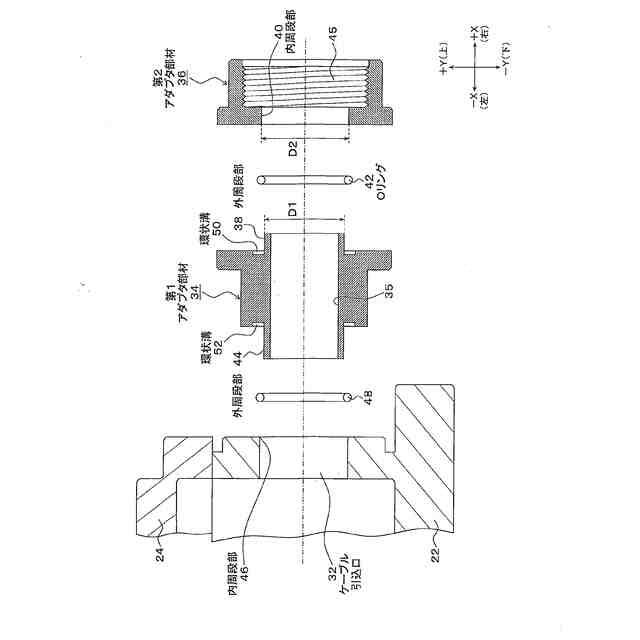

（弾性リング押圧構造）
弾性リング押圧構造は、
外周段部の当接面に、弾性リングの一部を収納する環状溝が形成される。
（【００１１】以降は省略されています）
