公開番号2025139019
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037718
出願日2024-03-12
発明の名称電池用ドライシートの製造装置及び電池用ドライシートの製造方法
出願人TDK株式会社
代理人個人,個人,個人
主分類H01M 10/058 20100101AFI20250918BHJP(基本的電気素子)
要約【課題】不良を発生しにくい、電池用ドライシートの製造装置及び電池用ドライシートの製造方法を提供することを目的とする。
【解決手段】本実施形態に係る電池用ドライシートの製造装置は、支持板と、ローラーと、ヒーターと、スクレーパーと、を備える。前記ヒーターは、前記被延伸物を加熱できるように構成されている。前記被延伸物を延伸する際に、前記支持面に対して垂直な垂直方向における前記スクレーパーの先端の高さ位置は、前記ローラーの中心軸の前記垂直方向の高さ位置と同じ、又は、前記ローラーの中心軸の前記垂直方向の高さ位置より前記支持面側にある。
【選択図】図1
特許請求の範囲【請求項１】

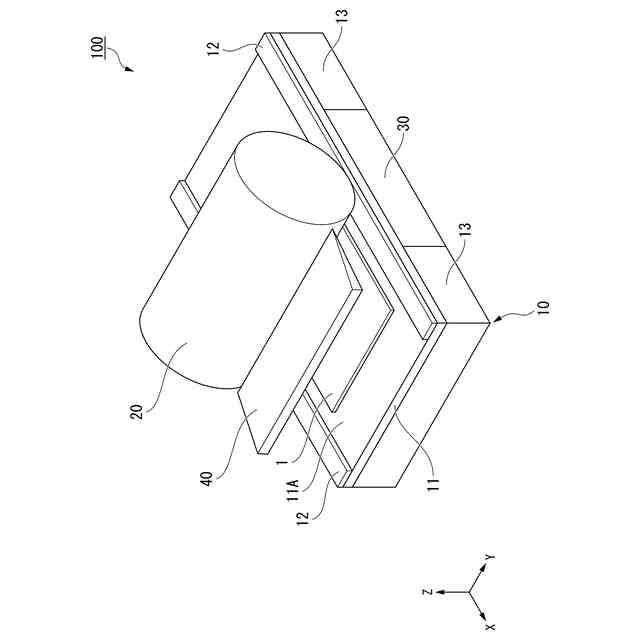

支持板と、ローラーと、ヒーターと、スクレーパーと、を備え、
前記支持板は、被延伸物が載置される支持面を有し、
前記支持面に対して平行な面に沿う第１方向において、前記支持板と前記ローラーとの相対的な位置関係は、変動可能に構成されており、
前記ヒーターは、前記被延伸物を加熱できるように構成されており、
前記スクレーパーは、前記被延伸物を延伸する際に、前記ローラーの表面と対向する位置に配置できるように構成され、

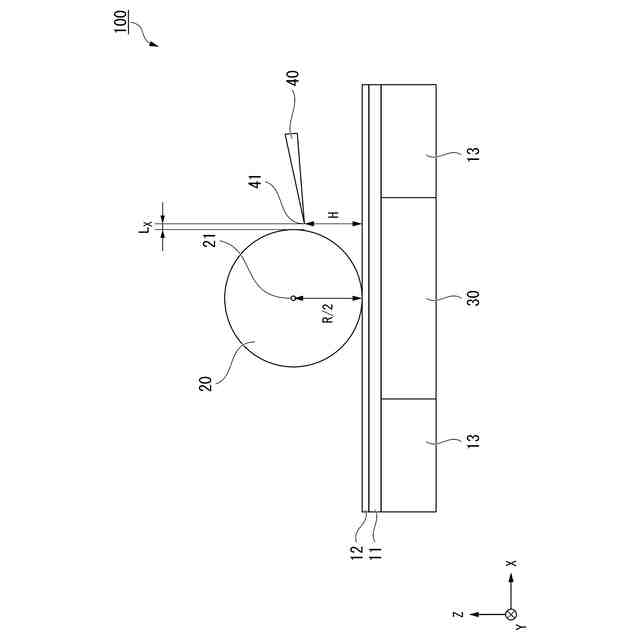

前記被延伸物を延伸する際に、前記支持面に対して垂直な垂直方向における前記スクレーパーの先端の高さ位置は、前記ローラーの中心軸の前記垂直方向の高さ位置と同じ、又は、前記ローラーの中心軸の前記垂直方向の高さ位置より前記支持面側にある、電池用ドライシートの製造装置。
続きを表示（約 510 文字）【請求項２】
前記ローラーは、前記支持面に対向する位置にあり、前記支持面に対して垂直な垂直方向に少なくとも動作可能に構成されている、請求項１に記載の電池用ドライシートの製造装置。
【請求項３】
前記ヒーターは、前記支持板の前記支持面と反対側に配置されている、請求項１に記載の電池用ドライシートの製造装置。
【請求項４】
支持板に被延伸物を載置する載置工程と、
前記被延伸物を延伸する延伸工程と、
延伸した前記被延伸物の温度を３５℃以上４５℃以下にして、延伸した前記被延伸物を前記支持板から剥離する剥離工程と、を有し、
前記延伸工程において、前記被延伸物を延伸するローラーにスクレーパーを対向させ、
前記スクレーパーの先端の垂直方向の高さ位置を、前記ローラーの中心軸の前記垂直方向の高さ位置と同じ、又は、前記ローラーの中心軸の前記垂直方向の高さ位置より前記支持面側にする、電池用ドライシートの製造方法。
【請求項５】
前記延伸工程において、前記被延伸物の温度を３５℃以上４５℃以下にする、請求項４に記載の電池用ドライシートの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池用ドライシートの製造装置及び電池用ドライシートの製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
携帯電子機器は、めざましいエレクトロニクス技術の発達に伴い、小型軽量化、薄型化、多機能化が図られている。電子機器の電源となる電池も、小型軽量化、薄型化、信頼性向上、安全性向上が強く望まれている。固体電解質を用いる全固体電池は、液系の電解質を用いるリチウムイオン二次電池より安全性が高く、注目されている。
【０００３】
全固体電池は、正極ドライシートと負極ドライシートと固体電解質層用ドライシートを作製し、これらを積層することで作製できる。例えば、特許文献１は、燃料電池を構成するシートをホットプレスで成型することを開示している。
【先行技術文献】
【特許文献】
【０００４】
特公平３－６３１８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ホットプレスのような成型手段は、製造効率に限界がある。一方で、ロールトゥロール方式にも適用可能な製造装置を用いて、単純に電池用ドライシートを作製してもうまくいかない場合がある。例えば、電池用ドライシートに破損が生じたり、電池用ドライシートに厚みムラが生じる場合がある。電池用ドライシートは、正極ドライシート、負極ドライシート及び固体電解質層用ドライシートの総称である。
【０００６】
本開示は上記問題に鑑みてなされたものであり、不良を発生しにくい、電池用ドライシートの製造装置及び電池用ドライシートの製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、以下の手段を提供する。
【０００８】
第１の態様に係る電池用ドライシートの製造装置は、支持板と、ローラーと、ヒーターと、スクレーパーと、を備える。前記支持板は、被延伸物が載置される支持面を有する。前記支持面に対して平行な面に沿う第１方向において、前記支持板と前記ローラーとの相対的な位置関係は、変動可能に構成されている。前記ヒーターは、前記被延伸物を加熱できるように構成されている。前記スクレーパーは、前記被延伸物を延伸する際に、前記ローラーの表面と対向する位置に配置できるように構成されている。前記被延伸物を延伸する際に、前記支持面に対して垂直な垂直方向における前記スクレーパーの先端の高さ位置は、前記ローラーの中心軸の前記垂直方向の高さ位置と同じ、又は、前記ローラーの中心軸の前記垂直方向の高さ位置より前記支持面側にある。
【０００９】
上記態様に係る電池用ドライシートの製造装置において、前記ローラーは、前記支持面に対向する位置にあり、前記支持面に対して垂直な垂直方向に少なくとも動作可能に構成されていてもよい。
【００１０】
上記態様に係る電池用ドライシートの製造装置において、前記ヒーターは、前記支持板の前記支持面と反対側に配置されていてもよい。
（【００１１】以降は省略されています）
