公開番号2025138357
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037399
出願日2024-03-11
発明の名称レーザ加工装置、顕微鏡装置、レーザ加工方法、及び、観察方法
出願人浜松ホトニクス株式会社
代理人個人,個人,個人
主分類B23K 26/067 20060101AFI20250917BHJP(工作機械;他に分類されない金属加工)
要約【課題】加工断面の品質低下を抑制可能なレーザ加工装置、顕微鏡装置、レーザ加工方法、及び観察方法を提供する。

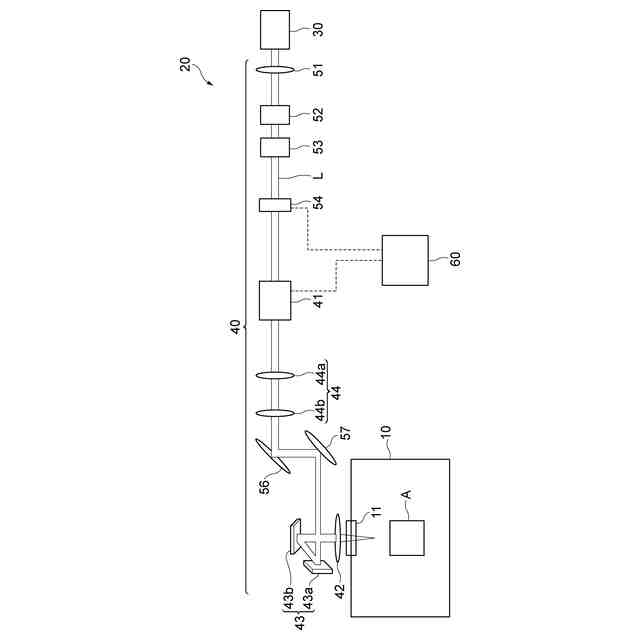

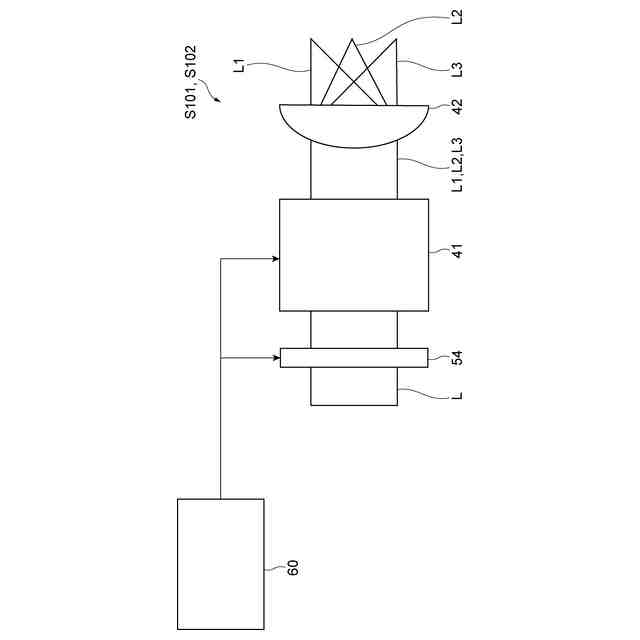

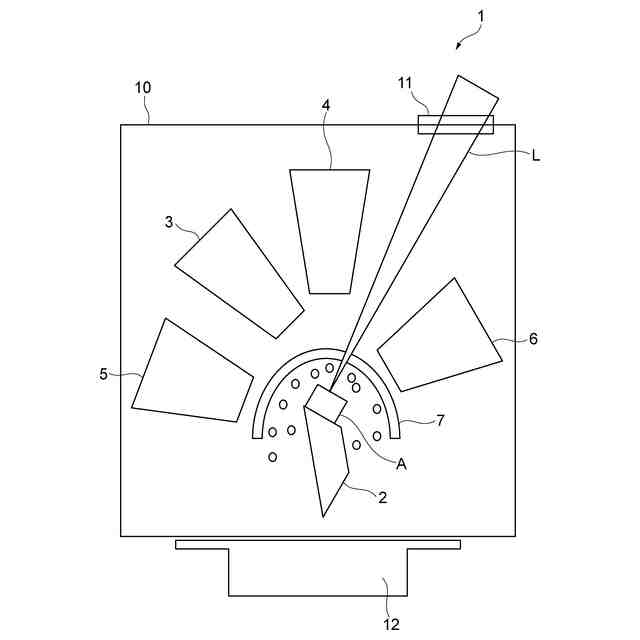

【解決手段】レーザ加工装置20は、1ps以下のパルス幅を有するレーザ光Lを出力するためのレーザ出力部30と、レーザ光Lを複数の分岐レーザ光に分岐して出力するための1/2波長板54及び空間光変調器41と、分岐レーザ光を試料Aに向けて集光するためのレンズ42と、集光された分岐レーザ光を試料Aに対して走査するためのガルバノミラー43と、を備える。第1偏光方向P1を有する第1分岐レーザ光L1の第1照射領域R1が形成されると共に、第1偏光方向P1に直交する第2偏光方向P2を有する第2分岐レーザ光の第2照射領域R2が、分岐レーザ光の光軸に交差する第1方向D1に沿って第1照射領域R1に並ぶように形成される。
【選択図】図7
特許請求の範囲【請求項１】
対象物にレーザ光を照射することで加工断面を形成するためのレーザ加工装置であって、
１ｐｓ以下のパルス幅を有するレーザ光を出力するためのレーザ出力部と、
前記レーザ出力部から出力された前記レーザ光を、複数の分岐レーザ光に分岐して出力するための分岐部と、
前記分岐部から出力された複数の前記分岐レーザ光を、前記対象物に向けて集光するための集光部と、
前記集光部により集光された複数の前記分岐レーザ光を、前記対象物に対して走査するための走査部と、
を備え、

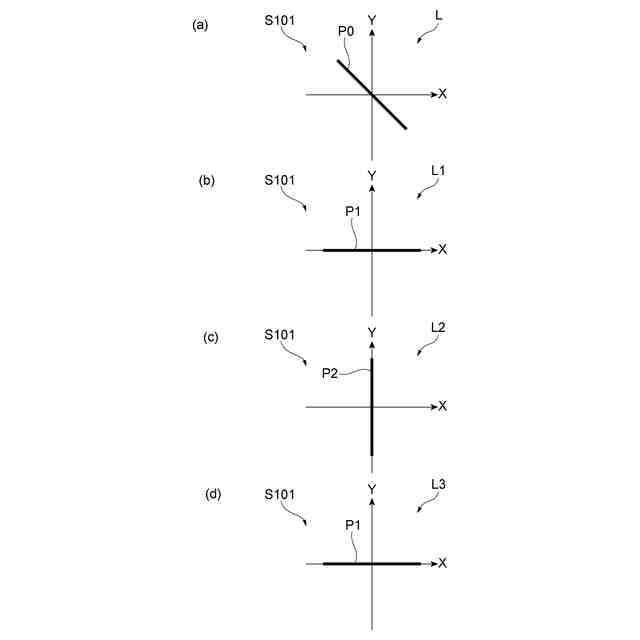

前記分岐部は、前記レーザ光を、第１偏光方向を有する第１分岐レーザ光と、前記第１偏光方向に直交する第２偏光方向を有する第２分岐レーザ光と、を含む複数の前記分岐レーザ光に分岐し、

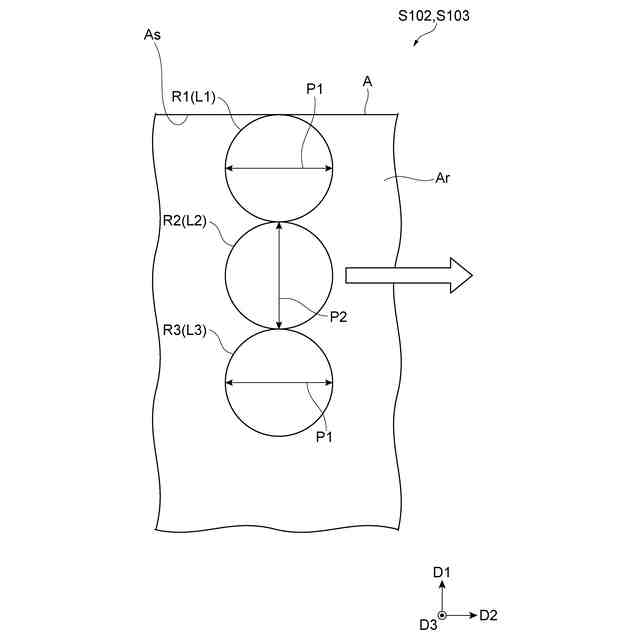

前記集光部は、前記第１分岐レーザ光を前記対象物に向けて集光することで前記第１分岐レーザ光の第１照射領域を前記対象物に形成すると共に、前記第２分岐レーザ光を前記対象物に向けて集光することで、前記分岐レーザ光の光軸に交差する第１方向に沿って前記第１照射領域に並ぶように、前記第２分岐レーザ光の第２照射領域を前記対象物に形成し、
前記走査部は、前記第１照射領域及び前記第２照射領域を、前記分岐レーザ光の光軸及び前記第１方向に交差する第２方向に沿って前記対象物に対して走査することで、前記第１方向に交差すると共に前記第２方向に沿う前記加工断面を前記対象物に形成する、
レーザ加工装置。
続きを表示（約 1,200 文字）【請求項２】
前記集光部は、前記第１方向に沿って前記第１照射領域と反対側において前記第２照射領域に並ぶように、前記分岐レーザ光の第３照射領域を前記対象物に形成し、
前記走査部は、前記第１照射領域、前記第２照射領域、及び前記第３照射領域を前記第２方向に沿って走査することで、前記加工断面を形成する、
請求項１に記載のレーザ加工装置。
【請求項３】
前記分岐レーザ光は、前記第３照射領域において前記第１偏光方向を有する、
請求項２に記載のレーザ加工装置。
【請求項４】
前記分岐部は、前記レーザ光を、前記第１偏光方向を有する第３分岐レーザ光をさらに含む複数の前記分岐レーザ光に分岐し、
前記集光部は、前記第３分岐レーザ光を前記対象物に向けて集光することで、前記第３照射領域を前記対象物に形成する、
請求項３に記載のレーザ加工装置。
【請求項５】
前記集光部は、前記第１分岐レーザ光を前記対象物に向けて集光することで、環状に連続するように前記第１照射領域と前記第３照射領域とを前記対象物に形成する、
請求項３に記載のレーザ加工装置。
【請求項６】
前記集光部は、前記第１照射領域における強度のピーク位置と、前記第２照射領域における強度のピーク位置との間の距離が、前記第２照射領域の直径の１．２倍以下となるように、前記第１照射領域及び前記第２照射領域を前記対象物に形成する、
請求項１に記載のレーザ加工装置。
【請求項７】

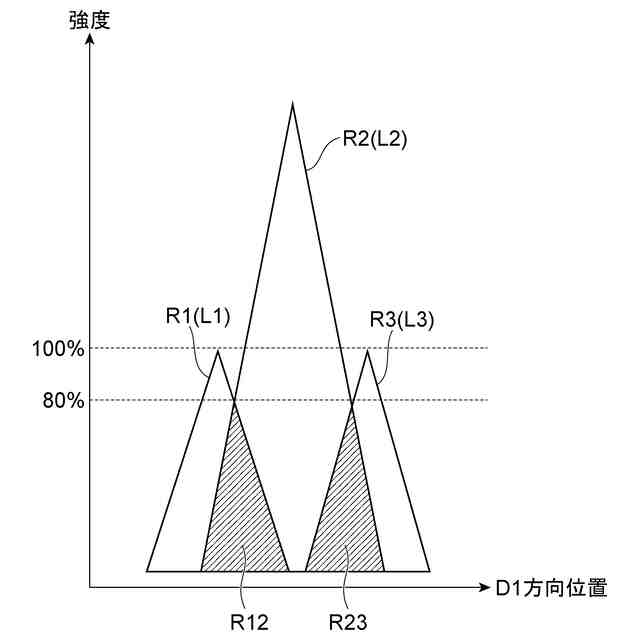

前記分岐部は、前記第１照射領域における強度のピーク値が、前記第２照射領域における強度のピーク値よりも低くなるように、前記レーザ光を分岐する、
請求項１に記載のレーザ加工装置。
【請求項８】
前記分岐部は、前記第１照射領域における強度のピーク値が、前記第２照射領域における強度のピーク値よりも高くなるように、前記レーザ光を分岐する、
請求項１に記載のレーザ加工装置。
【請求項９】
前記分岐部及び前記集光部は、前記第１照射領域における強度のピーク位置から前記第１照射領域の直径の１．５倍の範囲、及び、前記第２照射領域における強度のピーク位置から前記第２照射領域の直径の１．５倍の範囲に、前記第１照射領域又は前記第２照射領域と干渉する照射領域を形成しない、
請求項１に記載のレーザ加工装置。
【請求項１０】
前記走査部は、前記レーザ光の一のパルスに対応する前記第１照射領域の強度のピーク位置と、前記一のパルスに連続する別のパルスに対応する前記第１照射領域の強度のピーク位置との間の距離が、前記第１照射領域の直径の１／２以下となるように、前記第１照射領域を前記対象物に対して走査する、
請求項１に記載のレーザ加工装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、レーザ加工装置、顕微鏡装置、レーザ加工方法、及び、観察方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１には、レーザ加工方法が記載されている。この方法では、ワークに溝加工用レーザ光を照射して所定深さの溝を形成する溝加工工程が実施される。溝加工工程は、プレ加工工程とメイン加工工程とからなる。プレ加工工程では、第１溝加工用レーザ光をワークの溝加工領域に照射して予備溝を形成する。メイン加工工程では、予備溝の溝深さが所定深さとなるように、予備溝を構成する溝底面に第２溝加工用レーザ光を照射し、当該溝底面を加工する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１７４１０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載のレーザ加工方法では、溝の底面が、レーザ光が照射される加工面であり、レーザ光の走査方向に沿った溝の内側面が、加工断面となる。上記技術分野にあっては、この加工断面の品質向上が要求される場合がある。すなわち、レーザ光のパルス幅が大きくなると、加工時に発生する熱の影響により加工断面の性質が変化する結果、加工断面の品質が低下するおそれがある。
【０００５】
これに対して、当該加工時に、パルス幅が１ｐｓ以下といった超短パルスレーザを用いることによって、熱による加工断面の性質の変化を抑制することができる。しかしながら、超短パルスレーザを用いた加工を行った場合には、新たに、微細周期構造（例えば、レーザ誘起表面周期構造（ＬＩＰＳＳ：ＬａｓｅｒＩｎｄｕｃｅｄＰｅｒｉｏｄｉｃＳｕｒｆａｃｅＳｔｒｕｃｔｕｒｅ））が加工断面に形成され、加工断面の品質が低下する問題が生じるおそれがある。
【０００６】
そこで、本発明は、加工断面の品質低下を抑制可能なレーザ加工装置、顕微鏡装置、レーザ加工方法、及び、観察方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明に係るレーザ加工装置は、［１］「対象物にレーザ光を照射することで加工断面を形成するためのレーザ加工装置であって、１ｐｓ以下のパルス幅を有するレーザ光を出力するためのレーザ出力部と、前記レーザ出力部から出力された前記レーザ光を、複数の分岐レーザ光に分岐して出力するための分岐部と、前記分岐部から出力された複数の前記分岐レーザ光を、前記対象物に向けて集光するための集光部と、前記集光部により集光された複数の前記分岐レーザ光を、前記対象物に対して走査するための走査部と、を備え、前記分岐部は、前記レーザ光を、第１偏光方向を有する第１分岐レーザ光と、前記第１偏光方向に直交する第２偏光方向を有する第２分岐レーザ光と、を含む複数の前記分岐レーザ光に分岐し、前記集光部は、前記第１分岐レーザ光を前記対象物に向けて集光することで前記第１分岐レーザ光の第１照射領域を前記対象物に形成すると共に、前記第２分岐レーザ光を前記対象物に向けて集光することで、前記分岐レーザ光の光軸に交差する第１方向に沿って前記第１照射領域に並ぶように、前記第２分岐レーザ光の第２照射領域を前記対象物に形成し、前記走査部は、前記第１照射領域及び前記第２照射領域を、前記分岐レーザ光の光軸及び前記第１方向に交差する第２方向に沿って前記対象物に対して走査することで、前記第１方向に交差すると共に前記第２方向に沿う前記加工断面を前記対象物に形成する、レーザ加工装置」である。
【０００８】
このレーザ加工装置では、対象物にレーザ光を照射することで、レーザ光の走査方向（第２方向）に沿った加工断面を対象物に形成する。レーザ光は、１ｐｓ以下のパルス幅を有する超短パルスレーザである。したがって、熱の影響により加工断面の性質が変化することに起因した加工断面の品質の低下を抑制可能である。また、このレーザ加工装置では、次のような構成を有することにより、超短パルスレーザを用いることで加工断面に微細周期構造が形成されることに起因した加工断面の品質の低下についても抑制することが可能である。
【０００９】
すなわち、このレーザ加工装置では、レーザ光を、第１偏光方向を有する第１分岐レーザ光と、第１偏光方向に直交する第２偏光方向を有する第２分岐レーザ光と、を含む複数の分岐レーザ光に分岐する。また、第１分岐レーザ光を対象物に向けて集光することで第１分岐レーザ光の第１照射領域を対象物に形成すると共に、第２分岐レーザ光を対象物に向けて集光することで、分岐レーザ光の光軸に交差する第１方向に沿って第１照射領域に並ぶように、第２分岐レーザ光の第２照射領域を対象物に形成する。そして、第１照射領域及び第２照射領域を、分岐レーザ光の光軸及び第１方向に交差する第２方向（上記の走査方向）に沿って対象物に対して走査することで、第１方向に交差すると共に第２方向に沿う加工断面を対象物に形成する。このように、互いに干渉しにくい第１分岐レーザ光の第１照射領域と第２分岐レーザ光の第２照射領域とを上記のように配置しつつ走査することで、加工断面に微細周期構造が形成されることが抑制される。以上のように、このレーザ加工装置によれば、加工断面の品質の低下を抑制可能である。
【００１０】
本発明に係るレーザ加工装置は、［２］「前記集光部は、前記第１方向に沿って前記第１照射領域と反対側において前記第２照射領域に並ぶように、前記分岐レーザ光の第３照射領域を前記対象物に形成し、前記走査部は、前記第１照射領域、前記第２照射領域、及び前記第３照射領域を前記第２方向に沿って走査することで、前記加工断面を形成する、上記［１］に記載のレーザ加工装置」であってもよい。このように、第３照射領域をさらに形成しつつ走査を行うことで、加工断面の品質の低下を抑制しつつ、加工速度の向上を図ることができる。
（【００１１】以降は省略されています）
